Preklady predstavujú organickú súčasť tehlového stavebného systému Porotherm. Sú to nosné prvky, ktoré sa používajú na premostenie stavebných otvorov, ako sú dvere a okná. Keramické preklady pre okná a dvere sú vyplnené tvarovky a sú súčasťou tehlového systému portfólia Porotherm. Tak ako tehly, aj tvarovky pre preklady sú vyrobené z prírodného materiálu - hliny.
Celá produktová rada Porotherm vzniká vypaľovaním v tehliarskej peci, kde sa teplota pohybuje okolo 900 °C. Vďaka výpalu tehliarske výrobky získavajú svoj nezameniteľný charakter a mnohé výhody oproti ostatným murovacím materiálom, ktoré sa vyrábajú mokrou technológiou. Tehly a tvarovky pre preklady vychádzajú z pece v absolútne suchom stave bez akejkoľvek výrobnej vlhkosti. Počas výpalu prebehnú v materiáli nevratné fyzikálno-chemické zmeny a tehla, rovnako ako preklady, nadobúdajú tvarovú a rozmerovú stabilitu. Objemové zmeny pálených stavebných materiálov v dôsledku vysychania alebo navlhnutia sú prakticky nulové. U tehlového muriva a prekladov je riziko vzniku trhlín znížené na minimum, preto je veľmi dobrým podkladom pod omietky.
Keramické preklady Porotherm sú tzv. prefabrikátmi. Znamená to, že výrobok je certifikovaný a pravidelne testovaný s garantovanými technickými parametrami od výrobcu. Pri správnej montáži poskytuje záruku, že konštrukcia s použitím prekladu bude plniť svoju funkciu. Kompletný tehlový stavebný systém to nie sú len tehly; žiaden dom nemôže byť bez okien, dverí a stropu. V tejto produktovej skupine nájdete prvky pre vodorovné nosné konštrukcie ako sú preklady a stropný systém. Široký sortiment dĺžok odstupňovaný po 250 mm nadväzuje na rozmery tehál Porotherm, čo zjednodušuje ich navrhovanie a zhotovovanie.
Typy Keramických Prekladov Porotherm

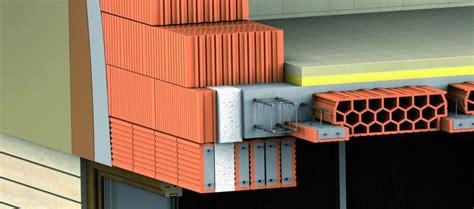

Sortiment keramických prekladov Porotherm zahŕňa viacero typov, ktoré sú vhodné na rôzne účely použitia.
Predpäté preklady Porotherm (KPP) - Nenosné v počiatočnej fáze
Keramické predpäté preklady Porotherm (KPP) sa vyrábajú v dĺžkach od 1,00 m do 3,00 m pre rozpony 0,75 až 2,75 m, odstupňované po 0,25 m. Preklad má v reze rozmery 65 x 120 mm. Tieto preklady nie sú samonosnými prvkami. Kompletný preklad s patričnou únosnosťou, tzv. spriahnutý preklad, vzniká až po nadmurovaní alebo nadbetónovaní tlačenej oblasti nad prekladom, pričom predpäté preklady Porotherm KPP tvoria ťahanú oblasť prierezu spriahnutého prekladu.
Keramické predpäté preklady Porotherm KPP 10, KPP 12 a KPP 14 sú prefabrikáty z predpätého betónu zhotovené do keramických tvaroviek. Číslo v názve označuje šírku prekladu v cm (napr. KPP 10 má šírku 10 cm). Samotné preklady KPP 12 nie sú nosné. Preklady Porotherm KPP 12 majú univerzálne použitie v murovaných stenách pre otvory s rozpätím 0,50 až 2,75 m a sú vhodné predovšetkým na zhotovenie prekladov vo vnútorných nosných a nenosných stenách. Preklady Porotherm KPP 10 majú univerzálne použitie v murovaných stenách pre otvory okien a dverí s rozpätím 0,75 až 3,00 m. Keramické preklady Porotherm KPP 14 sa používajú na vytvorenie kompletných prekladov nad otvormi v murovaných stenách, no ani tie nie sú samonosné.
Ploché keramické preklady Porotherm KP 11,5 a KP 14,5 sú prefabrikáty z vystuženého betónu, zhotovené do keramických tvaroviek. Tieto preklady samostatne tiež nie sú nosné. Nosný prvok, tzv. spriahnutý preklad, vznikne z potrebného počtu prekladov Porotherm až po zhotovení murovanej alebo betónovej tlakovej zóny nad prekladom, pričom preklady Porotherm KP 11,5 a preklady KP 14,5 tvoria ťahanú oblasť spriahnutého prekladu. Ponúkajú širokú variabilitu použitia nad otvormi vo stenových konštrukciách a najnižšiu cenu v porovnaní s ostatnými druhmi prekladov.
Samostatne nosné preklady - Okamžitá únosnosť
Preklady Porotherm 23,8
Preklady Porotherm 23,8 (číslo označuje výšku prekladu v cm) sú samostatne nosné preklady, ktorých výška je zhodná s výškou tehál Porotherm P+D. Preto sa odporúčajú hlavne nad otvory v obvodovej stene. Vyrábajú sa v dĺžkach od 1,00 m do 3,25 m, odstupňovaných po 0,25 m, pre rozpony 0,75 až 2,75 m. Preklad má v reze rozmery 71 x 238 mm. Preklady Porotherm sa ukladajú na výšku, t.j. na svoju kratšiu stranu, do lôžka z cementovej malty zásadne na celé tehly.

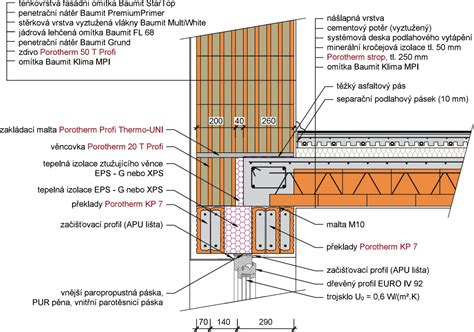

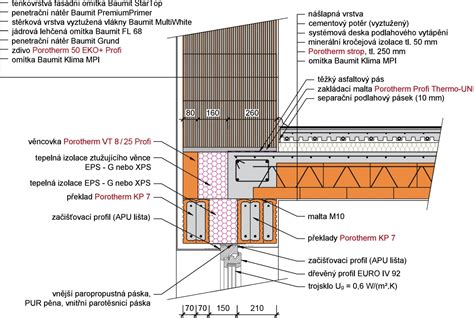

Preklady Porotherm KP 7
Keramické preklady Porotherm KP 7 sú nosné (zaťažiteľné) hneď po zabudovaní, bez potreby montážneho podoprenia. Ich výška je zhodná s výškou tehál Porotherm, z čoho plynie aj ich veľká výhoda: pokiaľ sú výšky parapetov a okenných otvorov navrhnuté v celých násobkoch výšky tehál, preklady KP 7 sa dajú zabudovať bez potreby rezania tehál za účelom vyrovnania výšok. Preklady Porotherm KP 7 majú univerzálne použitie v murovaných stenách pre otvory s rozpätím 0,75 až 3,00 m.
Sú to prefabrikáty, betónované do špeciálnych keramických tvaroviek, ktoré vytvárajú priestor pre súvislý betónový prierez vystužený betonárskou výstužou. Preklady Porotherm KP7 sú samostatne nosné ihneď po vybudovaní. Vyrábajú sa v dĺžkach od 1,00 m do 3,25 m odstupňovaných po 0,25 m pre rozpony 0,75 až 2,75 m. Preklad má v reze rozmery 70 x 238 mm. Veľkou prednosťou prekladov KP 7 je aj to, že sa v rámci neho dá jednoducho vyriešiť tepelná izolácia prekladu v celej výške. Preklady KP 7 netreba počas montáže podopierať. Preklady Porotherm KP 7 majú asymetrickú nosnú výstuž, preto nie je jedno, v akej polohe sa zabudujú: z tohto dôvodu je spodná strana rovná a horná zaoblená.
Roletové a žalúziové preklady - Komfort a úspora energie
Roletový preklad RONO je špeciálny druh prekladu umožňujúci schovať schránku navíjacej rolety do nadpražia. Spôsob zhotovenia kompletného roletového prekladu RONO závisí predovšetkým od hrúbky steny, v ktorej sa preklad vytvára.

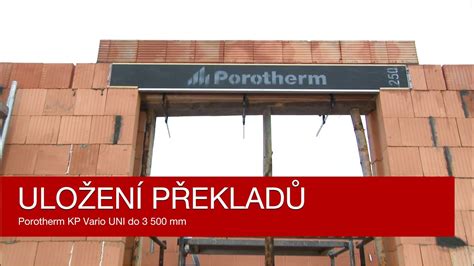

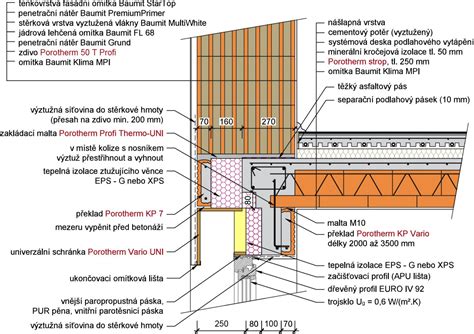

Preklady KP Vario a preklady KP Vario UNI sú kombinované prvky pozostávajúce z nosného prekladu a z univerzálnej roletovej/žalúziovej schránky, do ktorej sa osadzuje navíjací mechanizmus rolety alebo žalúzie. Roletové a žalúziové preklady Porotherm KP Vario sa používajú ako nosné prvky nad okennými a dvernými otvormi v murovaných obvodových stenách s možnosťou zabudovania vonkajších roliet alebo žalúzií. Skladajú sa z dvoch dielov - z vnútorného nosného dielu, čo je železobetónový preklad s keramickým povrchom a z vonkajšieho tepelnoizolačného dielu, do ktorého sa osadzuje roletová alebo žalúziová schránka.
Univerzálna schránka pre rolety i žalúzie Vario UNI má rovnaký tvar pre všetky dĺžky prekladu a je vyrobená z prevažnej časti z materiálu Purenit a PUR dosky. S nosnými prvkami prekladu KP VARIO UNI je možné manipulovať ručne, takže na stavbe nie sú potrebné zdvíhacie mechanizmy. Preklady Porotherm KP Vario do dĺžky 1750 mm sú nosné bez ďalších spolupôsobiacich prvkov zhotovených na stavbe. Preklady Porotherm KP Vario dĺžky 2 000 mm a dlhšie sú navrhnuté ako preklady spriahnuté. Spriahnutie (spolupôsobenie) so stužujúcim vencom v rovine stropnej konštrukcie je zabezpečené zváranou priestorovou výstužou, ktorá vyčnieva z prefabrikovaného ŽB prekladu.
Výstavba rodinných domov, či už ide o požiadavku pre nízkoenergetickú úroveň, alebo o stavbu domu s nulovou spotrebou energie, sa nezaobíde bez vonkajšieho tienenia. Elegantné zabudovanie vonkajších roliet alebo žalúzií pod úroveň fasády umožňuje preklad Porotherm KP Vario UNI. Vonkajšie rolety a žalúzie poskytujú okrem samotného tienenia v lete aj ďalšie výhody, napr. zvýšenú bezpečnosť domu proti vlámaniu alebo nižšie náklady na vykurovanie v zime. Hlavnou výhodou prekladu pre univerzálne zabudovanie roliet alebo žalúzií je možnosť voľby tieniacej techniky, ktorú môžete vykonať už v priebehu stavby, no samotnú inštaláciu stieniacej techniky nemusíte vykonať ihneď. Budete na ňu pripravení a predídete tak nepotrebným stavebným zásahom či búraniu.
Preklady Porotherm KP XL - Pre veľké rozpätia
Preklady KP XL sú určené na preklenutie otvorov s rozpätím nad 3,00 m. Je to riešenie, ktoré pozostáva z nasledovných prvkov, ktoré tvoria jeden predajný celok: preklady Porotherm KP Vario s vyčnievajúcou priestorovou výstužou, doplnková nosná výstuž a doplnková pomocná výstuž (spony a rozpery). Z nich sa na stavbe vyskladá zostava, ktorá sa zaleje betónom. Nosný preklad Porotherm KP XL je vhodný najmä na preklenutie otvorov s veľkým rozpätím (3,00-6,00 m), ako sú terasové okná alebo garážové vráta v stene s hrúbkou min. 300 mm. Majú rovnakú skladobnú výšku ako tehly Porotherm. Únosnosť prekladu je možné v prípade potreby zväčšiť pridaním ťahovej a šmykovej výstuže na stavbe.
Prehľad Typov Prekladov Porotherm
Nasledujúca tabuľka poskytuje prehľad kľúčových typov prekladov Porotherm s ich základnými vlastnosťami a použitím:
| Typ Prekladu | Samonosný? | Rozmery rezu (približné) | Typické dĺžky | Rozpony (m) | Typické použitie | Poznámky |
|---|---|---|---|---|---|---|
| Keramické predpäté preklady (KPP) | Nie | 65 x 120 mm (KPP všeobecne), Šírka 10, 12, 14 cm (KPP 10/12/14) | 1,00 - 3,00 m (po 0,25 m) | 0,50 - 3,00 m | Vnútorné nosné/nenosné steny | Vyžaduje spriahnutie (nadmurovanie/nadbetónovanie tlakovej oblasti). Tvoria ťahanú oblasť. |
| Ploché preklady KP 11,5 a KP 14,5 | Nie | - | - | Široká variabilita | - | Prefabrikáty z vystuženého betónu, tvoria ťahanú oblasť spriahnutého prekladu. |
| Preklady Porotherm 23,8 | Áno | 71 x 238 mm | 1,00 - 3,25 m (po 0,25 m) | 0,75 - 2,75 m | Obvodové steny | Výška zhodná s tehlami Porotherm P+D, ukladajú sa na výšku. |
| Preklady Porotherm KP 7 | Áno | 70 x 238 mm | 1,00 - 3,25 m (po 0,25 m) | 0,75 - 3,00 m | Obvodové a nosné steny | Nosné ihneď, bez potreby podopierania. Výška zhodná s tehlami. Asymetrická výstuž. |
| Roletové preklady RONO | - | - | - | - | S integráciou rolety | Umožňuje skrytie schránky rolety do nadpražia. |
| Roletové/žalúziové preklady KP Vario/UNI | Čiastočne | - | Rôzne | - | S integráciou rolety/žalúzie | Do 1750 mm sú samonosné, dlhšie sú navrhnuté ako spriahnuté s vencom. |
| Preklady Porotherm KP XL | Áno (komplexné riešenie) | - | Nad 3,00 m | 3,00 - 6,00 m | Veľké rozpätia (terasové okná, garážové vráta) | Komplexné riešenie z viacerých prvkov zaliate betónom. |
Montáž a Správne Použitie Prekladov Porotherm
Preklady Porotherm sa ukladajú do lôžka z cementovej malty zásadne na celé tehly. Dĺžka uloženia je minimálne 120 mm. Pred murovaním alebo betónovaním tlakovej zóny treba preklady, ktoré nie sú samonosné (ako KPP), podoprieť, a to na maximálny rozpon 1,00 m. Preklady Porotherm KP 7 netreba počas montáže podopierať, keďže sú samonosné.
Preklady sa môžu skracovať pílením pomocou vhodného náradia, nie však sekaním. Keramické preklady nadobúdajú úplnú únosnosť až po osadení do cementovej malty. Pri osadení prekladov okien a dverí do obvodového muriva je dôležité dodržať statický návrh, ktorý určí počet prekladov na stavbe. V obvodovom murive sa preklady kombinujú s tepelnou izoláciou, čím sa odstránia tepelné mosty. Pri obvodovom murive sa bežne osadzuje jeden nosný preklad z exteriérovej strany a zvyšné nosné preklady z interiéru. Zvyšok priestoru sa vyplní tepelnou izoláciou. Hrúbka ložnej škáry správne zabudovaného prekladu má byť rovnaká ako hrúbka muriva.
Správne navrhnutý a uložený keramický preklad eliminuje tepelné mosty nad dvernými a okennými otvormi na vnútorných aj vonkajších stenách. Kompletný preklad nad otvorom sa zhotoví vyskladaním z potrebného počtu prefabrikátov v závislosti od hrúbky steny, resp. od zaťaženia. Zabudovanie plochých prekladov vyžaduje náročnejší technologický postup. Tento preklad je potrebné brať ako formu, na ktorej musí pokračovať vytvorenie nosného prvku. Staticky pôsobí ako ťahadlo klenby a nosným sa stáva až po spojení s nad ním vymurovanou alebo vybetónovanou spolupôsobiacou nadmurovkou - tlakovou zónou. Vysoké preklady, spravidla na výšku tehly, sa ukladajú vždy nastojato. Ich počet závisí od hrúbky steny, resp. od zaťaženia prekladu.
Preklad nikdy nebude dokonale slúžiť, pokiaľ bude použitý nesprávnym spôsobom. Medzi najčastejšie problémy pri osadzovaní prekladov patrí ich nesprávne uloženie. Prvky sa ukladajú vždy na výškovo vyrovnané murivo do cementovej malty. Častým nedostatkom býva aj použitie prerezaných tehál vo zvislom ostení, na ktorom je preklad položený. V prípade plochých prekladov musia byť zvislé škáry medzi tehlami nad prekladom úplne premaltované. Murovanie nad prekladmi si pritom vyžaduje mimoriadnu pozornosť. Kvalita celej stavby závisí od toho, ako je vybudovaná prvá rada tehál.
Wienerberger's Porotherm: 2. Preparing the Base Course
Výhody Integrovaného Systému Porotherm
Keramické preklady Porotherm sú nosné prvky, ktoré zjednodušujú a urýchľujú proces výstavby, keďže sú nosné bez ďalších doplnkových prvkov zhotovených na stavbe. Komplexný stavebný systém Porotherm je navrhnutý tak, aby uľahčil prácu priamo na stavbe a minimalizoval možnosti pochybení na strane realizátora. Tehlový dom bude energeticky úsporný, ak budú správne zhotovené všetky konštrukčné detaily, napríklad v miestach styku rôznych častí stavby, kde hrozí riziko vzniku tepelných mostov. Preklady Porotherm možno tiež kombinovať s tepelnou izoláciou, aby sa zlepšili tepelnoizolačné vlastnosti konštrukcie.
Stavebné preklady Porotherm vám ponúkajú veľa možností, ako skrátiť čas stavby a zároveň vám zaistiť plne funkčný domov. Pri výbere stavebných materiálov, vrátane tehál a prekladov, je dôležité zvážiť ich vlastnosti a vhodnosť pre konkrétny typ stavby. Okrem keramických prekladov ponúka značka Porotherm aj široký sortiment tehál pre rôzne konštrukčné účely, ako sú napríklad koncové tehly pre obvodové steny alebo tehly pre vnútorné nosné steny.
