Zapojenie rozvádzača je jednou z kľúčových činností pri inštalácii rozvodov elektriny v každom dome, byte, administratívnej alebo priemyselnej budove. Rozvádzač slúži ako centrálny bod, kde sa sústreďujú všetky elektrické okruhy a kde sa nachádzajú ističe, prúdové chrániče, prepäťové ochrany a ďalšie bezpečnostné prvky. Správne navrhnutý a zapojený rozvádzač zabezpečí, že v prípade skratu alebo preťaženia dôjde k okamžitému odpojeniu prúdu v danom okruhu bez ohrozenia života či majetku.
Rozvádzač vs. Rozvodnica: Aký je v tom rozdiel?
Hoci sa pojmy často zamieňajú, existujú medzi nimi podstatné rozdiely:
- Elektrické rozvádzače: Sú komplexné zariadenia nízkeho napätia, ktoré kombinujú spínacie prístroje s meracími, riadiacimi a ochrannými prvkami. K týmto zariadeniam majú prístup primárne poučené osoby alebo osoby s odbornou elektrotechnickou spôsobilosťou.
- Rozvodnice: Sú zjednodušenou verziou určenou pre byty a menšie kancelárie. Umožňujú prístup aj laikom na spínanie jednotlivých prvkov (ističe, vypínače).
Typy elektrických rozvádzačov
Výber typu závisí od účelu použitia a miesta inštalácie:
- Bytová rozvodnica: Slúži na distribúciu energie v bytoch a domoch.
- Elektromerový rozvádzač: Špeciálne navrhnutý na montáž elektromeru; musí spĺňať prísne normy a predpisy.
- Staveniskový rozvádzač: Dočasné riešenie s vyššou odolnosťou (IP44 a viac) voči vlhkosti a mechanickému poškodeniu počas výstavby.
- Rozvodná skriňa: Robustnejšia konštrukcia z plastu, plechu alebo ocele, odolná voči prachu a mechanickému namáhaniu.

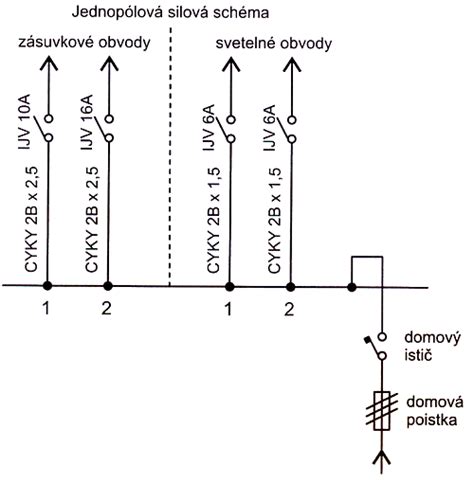

Kľúčové komponenty rozvádzača
Vnútro rozvádzača je tvorené radom prvkov, ktoré zabezpečujú jeho funkčnosť:
- DIN lišta: Standardizovaná lišta na montáž ističov a chráničov.
- Ističe: Chránia obvody pred preťažením a skratom.
- Prúdové chrániče: Poskytujú dodatočnú ochranu pred úrazom elektrickým prúdom.
- Zvodiče prepätia: Súčasť komplexnej ochrany pred bleskom a prepätím.
- Svorky: Slúžia na pripojenie prívodného kábla a uzemnenia.
Jak správně zapojit proudový chránič a základní informace o "fíčku" (Elektrika pro začátečníky)
Postup zapojenia a dôležité zásady
Proces zapojenia musí vždy vychádzať z projektovej dokumentácie vypracovanej projektantom. Pri inštalácii je potrebné dodržiavať nasledujúce kroky:
- Návrh a rezerva: Pri výbere rozvodnice počítajte s dostatočnou rezervou modulov (aspoň 30 %) pre budúce rozšírenie.
- Farebné značenie: Každý vodič musí byť správne farebne označený (modrý = N, zelenožltý = PE, čierny/hnedý = fáza).
- Prehľadnosť: Všetky komponenty musia byť označené tak, aby bolo jasné, ktorý istič ovláda ktorý okruh (napr. kúpeľňa, kuchyňa).
- Bezpečnosť: Laické zásahy sú neprípustné. Zapojenie môže vykonávať iba osoba s odbornou spôsobilosťou (elektrikár §21 - §23 podľa vyhlášky 508/2009 Z.z.).
Tabuľka: Odporúčané parametre pri výbere rozvádzača
| Parameter | Odporúčanie |
|---|---|
| Rezerva modulov | Minimálne 30 % |
| Krytie (interiér) | IP20 - IP30 |
| Krytie (exteriér/stavba) | IP44 a vyššie |
| Dokumentácia | Schéma zapojenia, certifikát, revízna správa |
Po dokončení inštalácie je nevyhnutné vykonať meranie izolačného stavu, skúšky prúdových chráničov a vyhotoviť revíznu správu. Revízia elektriny je dôležitým opatrením pre zabezpečenie bezpečnosti a spoľahlivosti elektrických rozvodov v domácnosti.
