Podrobný sprievodca svetom elektrických rozvádzačov a rozvodníc

Elektrické rozvádzače predstavujú kľúčový prvok každej modernej elektroinštalácie. Sú nevyhnutné pre bezpečné a efektívne sledovanie, riadenie a distribúciu toku elektrickej energie v domácnostiach, bytoch, priemyselných objektoch, výrobných halách, ale aj na dočasných miestach, akými sú staveniská. Pochopenie ich funkcie, typov a komponentov je zásadné pre každého, kto sa zaoberá elektroinštaláciami, či už z profesionálneho alebo laického hľadiska.

Rozvodné skrine, známe tiež ako hlavné domové rozvádzače, sú akési centrá, ktoré na jednej strane prijímajú elektrický prúd z hlavného prívodu a následne ho bezpečne a organizovane rozdeľujú do jednotlivých obvodov a zariadení v budove. Bez nich by elektrické rozvody v dome, byte, priemyselnej budove či akejkoľvek inej stavbe nemohli fungovať spoľahlivo a bezpečne.

Rozvádzač vs. Rozvodnica: Pochopenie rozdielov

Hoci sa pojmy "rozvádzač" a "rozvodnica" často zamieňajú, existujú medzi nimi podstatné rozdiely, ktoré ovplyvňujú ich použitie a obsluhu.

Elektrický rozvádzač: Srdce elektroinštalácie

Elektrický rozvádzač je nosným prvkom každej elektroinštalácie, kde je potrebné elektrický prúd rozdistribuovať. Bez neho by elektrické rozvody v akomkoľvek objekte nemohli fungovať bezpečne. Rozvádzač funguje ako centrum, ktoré na jednej strane prijíma elektrický prúd z hlavného prívodu a na druhej strane ho bezpečne rozdeľuje do jednotlivých obvodov a zariadení v budove.

Zariadenie musí spĺňať prísne stanovené normy a predpisy a je zhotovované výrobcom. Manipulácia s elektromerovým rozvádzačom by navyše mala byť zverená výhradne oprávnenej osobe s príslušným vzdelaním alebo osvedčením. Elektrické rozvádzače nízkeho napätia sú špecificky definované ako kombinácia jedného alebo viacerých spínacích prístrojov (ističe, vypínače) s pridruženým meracím, riadiacim, signalizačným, regulačným či ochranným zariadením.

Existuje viacero druhov rozvádzačov, ktoré sa líšia konštrukčným vyhotovením, ako sú nekryté, panelové, krytové, skriňové, pultové či skriňovo-stavebnicové rozvádzače. K týmto druhom môžu mať prístup buď poučené osoby a osoby s odbornou elektrotechnickou spôsobilosťou.

Rozvodnica: Jednoduchšia verzia pre menšie inštalácie

Rozvodnica je v podstate jednoduchšia verzia rozvádzača. Rozvodnice a modulárne rozvádzače sa bežne nachádzajú v bytoch alebo menších budovách, kde nie je potrebná rozsiahla distribučná sieť. Ich hlavnou úlohou je rozvádzať prúd medzi niekoľko málo obvodov a poskytovať základnú ochranu pred preťažením a skratom. Na rozdiel od rozvádzačov, k rozvodniciam a ich obsluhe má prístup bežne aj laik bez potrebného osvedčenia, ktorý v prípade potreby dokáže napríklad odstaviť nejaký obvod.

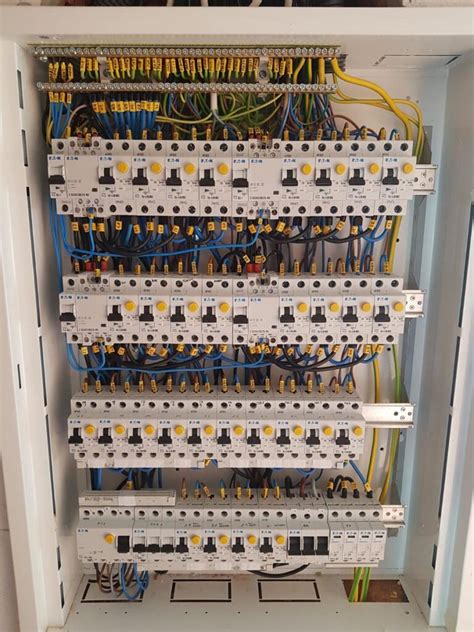

Komponenty elektrického rozvádzača a ich funkcie

Elektrické rozvádzače sa skladajú z množstva komponentov, ktoré je potrebné zvoliť podľa konkrétnej elektroinštalácie, nakoľko každý má svoju špecifickú funkciu. Kapacita a veľkosť rozvádzača sa odvíja práve od počtu a typu týchto komponentov.

Kryt a skrinka: Ochrana pred vonkajšími vplyvmi

Kryt a skrinka rozvádzača sú vyrobené z odolných materiálov, ako je oceľ alebo plast. Ich primárnou funkciou je ochrana vnútorných komponentov pred mechanickým poškodením, prachom a vlhkosťou. Typy a prevedenia rozvádzačov sa líšia podľa materiálu: plastové sú ľahké a cenovo dostupné, kovové odolnejšie a poskytujú lepšiu ochranu, zatiaľ čo extra odolné oceľové sú ideálne pre náročné prevádzkové podmienky. To, ktorú si vybrať, závisí od umiestnenia rozvodnej skrinky a tiež vplyvov, ktorým bude vystavená. Veľmi dôležitým parametrom, ktorý rozhoduje o type rozvodného zariadenia, je spôsob jeho montáže.

Napríklad elektrický rozvádzač na stenu, inak povedané aj na omietku, je vhodný v prípade dodatočných inštalácií. Trieda krytia IP hovorí o tom, ako je rozvodná skrinka odolná voči vniknutiu cudzích predmetov a vody.

Prípojnica: Nosič elektrických rozvodov

Prípojnica je lišta, ktorá slúži ako nosný prvok pre všetky elektrické rozvody vnútri rozvádzača. Umožňuje organizované a bezpečné prepojenie jednotlivých komponentov.

Modulárne prístroje: Bezpečnosť a ovládanie

Sekcia rozvádzačov a modulárnych prístrojov združuje kľúčové komponenty pre distribúciu, istenie, ovládanie a ochranu elektrických obvodov. Ponuka je zameraná výhradne na systémové riešenia pre montáž na DIN lištu, ktoré sú štandardom pre moderné domové aj priemyselné inštalácie.

Ističe

Ističe sú kľúčovými ochrannými prvkami, ktoré chránia elektrické obvody pred preťažením a skratmi. V prípade nadmerného prúdu istič automaticky odpojí prívod elektriny, čím predchádza poškodeniu elektroinštalácie a pripojených zariadení.

• Jednopólový istič Eaton série PL6 s menovitým prúdom 16 A a charakteristikou B: Toto je najpoužívanejší istič pre istenie zásuvkových obvodov v domácnostiach a kanceláriách.
• Jednopólový istič Eaton série PL6 s menovitým prúdom 10 A a charakteristikou B: Taktiež bežný istič s nižším menovitým prúdom.
• Jednopólový istič s menovitým prúdom 16 A a charakteristikou B: Univerzálny istič vhodný pre rôzne aplikácie.
• Trojpólový istič Eaton série PL6 s menovitým prúdom 16 A a charakteristikou B: Používa sa pre trojfázové obvody.

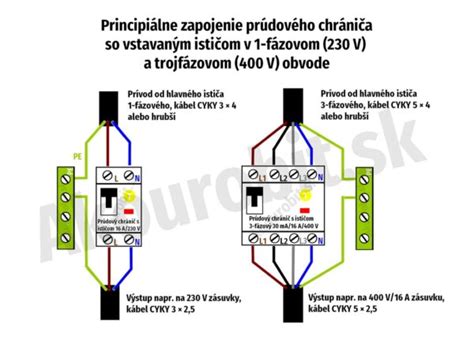

Prúdové chrániče (RCCB)

Prúdové chrániče poskytujú dodatočnú, zásadnú ochranu pred úrazom elektrickým prúdom. Sledujú rozdiel medzi prúdom v napájacích a vratných kábloch a v prípade zistenia nebezpečného rozdielu, ktorý signalizuje únik prúdu (napr. cez ľudské telo), okamžite odpoja prívod elektriny.

• 4-pólový prúdový chránič (RCCB) pre trojfázové obvody s citlivosťou 30 mA: Zabezpečuje vysokú úroveň bezpečnosti v trojfázových systémoch, kde je riziko úrazu vyššie.

Svorkovnice a prepojovacie lišty

Tieto prvky zabezpečujú organizáciu a distribúciu elektrických vodičov v rámci rozvádzača.

• Jednopólový rozbočovací mostík N-7CZ v modrej farbe: Slúži na rozdelenie neutrálneho vodiča (N). Obsahuje 7 skrutkových svoriek pre vodiče do 16 mm².
• Trojpólová prepojovacia lišta (hrebeň) typu vidlička (U): S prierezom 10 mm² a menovitým prúdom 63 A. Dĺžka lišty je 210 mm, čo zodpovedá 12 modulom.

Ďalšie komponenty

Okrem vyššie uvedených sa v útrobách rozvádzača môžu nachádzať aj poistky, rôzne typy spínačov, transformátory, meniče napätia alebo rôzne automatizačné moduly, ktoré rozširujú funkčnosť elektroinštalácie. Univerzálna biela krycia lišta (záslepka) ADS 12W slúži na zakrytie nevyužitých modulových výrezov v elektrických rozvádzačoch, čím prispieva k estetickému vzhľadu a ochrane.

Typy a prevedenia elektrických rozvádzačov

Rozdelenie elektrických rozvádzačov závisí od viacerých parametrov, vrátane ich umiestnenia, konštrukčného vyhotovenia a účelu použitia.

Podľa umiestnenia a prevedenia

• Samostatne stojace piliere: Tieto robustné konštrukcie sú určené na upevnenie na betónový podklad, ktorý si vopred pripravíte. Často sa používajú vo vonkajších priestoroch alebo v priemyselných aplikáciách.
• Rozvodné skrine: V rámci rozvodných skríň existujú rôzne prevedenia podľa materiálu: plastové, kovové alebo extra odolné oceľové.
• Na omietku (nad omietku): Tieto rozvádzače sú vhodné v prípade dodatočných inštalácií, keď nie je možné alebo žiaduce vykonávať stavebné úpravy na stene.
• Pod omietku (zápustné): Poskytujú esteticky čistejší vzhľad, nakoľko sú integrované priamo do steny. Ich inštalácia si však vyžaduje vysekanie otvoru do steny.

Podľa účelu použitia

• Bytová rozvodnica: Slúži na rozvod energie v bytoch, domoch, kanceláriách či v ľahkom priemysle.
• Rozvodná skriňa: Na rozdiel od bytových rozvodníc bývajú rozvodné skrine odolnejšie voči mechanickému namáhaniu, prachu a vlhkosti.
• Elektromerový rozvádzač (skrinka na elektromer): Je predpripravený na montáž elektromeru a ďalších pomocných zariadení.
• Poistková skrinka: Je vybavená poistkovými držiakmi a slúži najmä na realizáciu elektrickej prípojky vzdušného vedenia.
• Rozvodnica zásuvková: Tieto rozvodnice sú osadené jednou alebo viacerými elektrickými zásuvkami na 230 V alebo 400 V.

Stavebné rozvádzače

Špeciálnu kategóriu tvoria stavebné rozvádzače, ktoré sú neoddeliteľnou súčasťou každej stavby. Pri novostavbe ich budete potrebovať ešte pred elektromerovým rozvádzačom alebo hlavnou rozvodovou skrinkou, pretože zabezpečujú napájanie pre elektrické zariadenia používané počas stavebných prác.

Elektrický rozvádzač na stavbu by mal okrem ističov obsahovať aj prúdový chránič a jasne viditeľný hlavný vypínač pre núdzové odpojenie. Samozrejmosťou je vyššia trieda krytia, minimálne IP44, ktorá zabezpečí odolnosť na nechránenej stavbe.

Umiestnenie elektrického rozvádzača

Správne umiestnenie elektrického rozvádzača je dôležité z hľadiska bezpečnosti, prístupnosti a funkčnosti.

Modulárne rozvodnice v interiéri

V prípade bytových alebo domových modulárnych rozvodníc/ističových skriniek platia špecifické pravidlá. Zariadenie by malo byť umiestnené v ľahko prístupnej miestnosti s dostatočným priestorom minimálne 80 centimetrov okolo rozvodnice pre bezpečný prístup a manipuláciu. Toto zariadenie by sa nemalo nachádzať na schodisku ani vo vstavanej skrini, kde by mohla byť obmedzená ventilácia alebo prístup v prípade núdze.

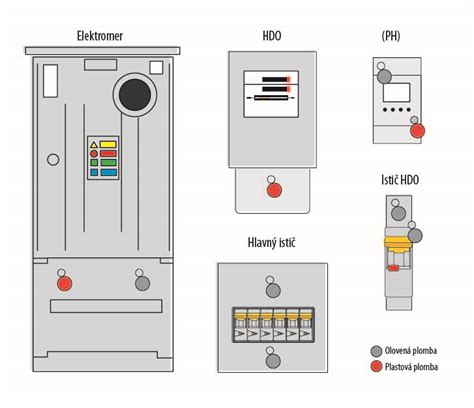

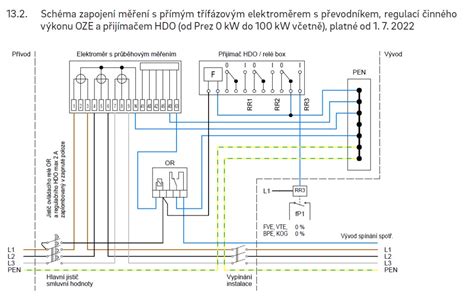

Elektromerové rozvádzače

Elektromerový rozvádzač, spolu s prípojkovou skrinkou, je súčasťou elektrickej prípojky. Najčastejšie je osadený na stĺpe elektrického vedenia alebo voľne stojaci. Jeho vyhotovenie a montáž spravidla zabezpečuje firma, ktorá realizuje elektroinštaláciu, nakoľko je na to potrebné oprávnenie. V rámci tohto rozvádzača osadí vybraný dodávateľ elektriny elektromer.

Výber rozvodnej skrinky a jej parametre

Pri výbere rozvodnej skrinky je potrebné zohľadniť niekoľko kľúčových parametrov.

Počet modulov (pozícií)

Najdôležitejším parametrom pri rozvádzačoch a rozvodniciach je počet modulov, resp. pozícií pre prístroje. Maximálny počet modulov na jednom rade býva 18. Dvoj-, troj- a štvorradové rozvodnice majú vyšší počet modulov. Rôzne prístroje zaberú rôzne množstvo pozícií - jednofázový istič obvykle jednu pozíciu, trojfázový tri pozície. Pri výbere rozvádzača či rozvodnice je vždy múdre nechať si rezervu v počte niekoľkých modulov, pretože nikdy neviete, kedy budete potrebovať doplniť istič pre nový zásuvkový alebo svetelný okruh.

Spôsob montáže

Spôsob montáže je ďalším dôležitým parametrom. Rozvádzače sa môžu montovať na stenu (na omietku) alebo pod omietku (zápustné). Rozvodná skriňa pod omietku síce pôsobí nenápadne, ale vyžaduje vysekanie pomerne veľkého otvoru do steny, čo môže byť napríklad v paneláku problematické.

Trieda krytia IP

Trieda krytia IP udáva, aká odolná je rozvodná skrinka voči vniknutiu cudzích predmetov (vrátane prachu) a vody. Štandardom pre bytové rozvodnice je krytie IP40, ale nájdete aj rozvodnice a rozvádzače s krytím až IP65, ktoré sú odolné voči tryskajúcej vode, čo je ideálne pre náročnejšie podmienky.

Tabuľka: Trieda krytia IP a jej význam

Materiál

Ako už bolo spomenuté, rozvodné skrinky sa vyrábajú z plastu, kovu alebo ocele, pričom voľba závisí od prostredia, v ktorom bude skrinka umiestnená a akým vplyvom bude vystavená.

Špeciálne vlastnosti

Niektoré moderné rozvodnice disponujú špeciálnymi vlastnosťami, ako sú napríklad výrezy na dverách pre priepustnosť WiFi signálu, čo je praktické v domácnostiach s modernými technológiami. Niektoré balenia môžu obsahovať aj držiak zariadení a dvojitú zásuvku, alebo špeciálne montážne príslušenstvo pre rôzne typy stien.

Predpripravené rozvádzače a špecializované riešenia

Pre tých, ktorí hľadajú rýchle a spoľahlivé riešenie, sú k dispozícii predpripravené rozvádzače. Tieto inovatívne zariadenia sú navrhnuté tak, aby vyhovovali najnáročnejším požiadavkám a sú pripravené na okamžité použitie, čím šetria čas a zabezpečujú bezchybnú inštaláciu.

Špeciálnym príkladom pokročilého riešenia je pripojovacia skriňa KENO SH-AIO3H-SZR, ktorá umožňuje rýchlu inštaláciu núdzového napájania v inštalácii zákazníka. Je určená na použitie s meničmi FoxEss 3H. V normálnom prevádzkovom stave siete sú všetky obvody napájané priamo z napájacieho systému, vrátane obvodov núdzového napájania. Pri výpadku siete sa systém automaticky prepne na núdzové napájanie z meniča, čím zabezpečí nepretržitú prevádzku dôležitých zariadení.

Zapojenie rozvádzača krok za krokom: Základné princípy

Správne zapojenie rozvádzača je kľúčovým prvkom každej elektroinštalácie - ovplyvňuje bezpečnosť, spoľahlivosť aj životnosť celého systému. Ide o centrálny bod, kde sa elektrická energia rozdeľuje do jednotlivých okruhov a zároveň sa zabezpečuje ochrana proti preťaženiu či skratu. Nesprávne zapojenie rozvádzača môže viesť k vážnym poruchám, poškodeniu spotrebičov alebo dokonca k požiaru.

Príprava pred zapojením

Pred samotným zapojením je nevyhnutné mať pripravený projekt elektroinštalácie. Ten určuje počet okruhov, typy ističov a celkové rozloženie rozvádzača. Pri zapojení rozvádzača je dôležité zvoliť kvalitné komponenty - napríklad ističe renomovaných značiek a spoľahlivé prúdové chrániče. Dôležitou súčasťou prípravy je aj bezpečnosť. Pracuje sa s elektrickým napätím, preto musí byť prívod elektriny odpojený a pracovné prostredie zabezpečené.

Samotné zapojenie rozvádzača

Samotné zapojenie rozvádzača začína privedením hlavného napájacieho kábla do rozvádzača. Tento kábel sa napája na hlavný istič, ktorý slúži ako hlavný vypínač celého objektu. Nasleduje rozdelenie elektriny na jednotlivé vetvy pomocou ističov. Každý okruh (napríklad zásuvky v kuchyni alebo osvetlenie v obývačke) má vlastný istič. Súčasťou zapojenia rozvádzača je aj inštalácia prúdového chrániča, ktorý chráni pred úrazom elektrickým prúdom. Dôležité je aj správne vedenie vodičov - fáza (L), nulový vodič (N) a ochranný vodič (PE) musia byť zapojené podľa normy. Prehľadné usporiadanie výrazne uľahčuje budúcu údržbu.

Kontrola a testovanie

Po dokončení zapojenia rozvádzača nasleduje kontrola všetkých spojov a testovanie funkčnosti. Skúša sa, či ističe správne reagujú a či prúdový chránič vypne pri simulovanej poruche. Veľmi dôležité je označenie jednotlivých okruhov - každý istič by mal byť jasne popísaný. Bez nej je zapojenie rozvádzača rizikové a neprehľadné.

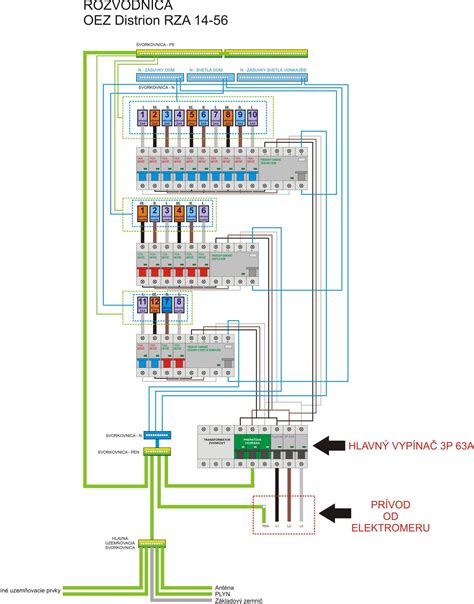

Základné schémy zapojenia domového rozvádzača

Aby bolo elektrické vedenie bezpečné, pohodlné na údržbu a tiež schopné odolať záťaži zo všetkých elektrických spotrebičov v skrinke, je potrebné správne pristúpiť k zostaveniu rozvádzača. Na tomto projekte by sa mala uviesť celá hierarchia ističov a prúdových chráničov, až po výstupnú skupinu. Okrem toho musí byť na všetkých ochranných automatizáciách vyznačené hodnotenie.

Jednofázová sieť v rodinnom dome

V súkromnom dome môže byť buď jednofázová alebo trojfázová sieť napájania. V prvom prípade bude schéma zapojenia podobná projektu zapojenia jednoizbového bytu. V tomto obvode rozvádzača súkromného domu s napätím 220 V je na vstupe nainštalovaný bipolárny spínač, potom je pripojený elektrický merač, za ktorým nasleduje RCD a skupina jednopólových ističov. Všetko je celkom jednoduché a zároveň podľa GOST, PUE a požiadaviek iných dokumentov.

Trojfázová sieť pre väčšie objekty

Ak je k vášmu miestu pripojená trojfázová sieť, schéma obvodu zostavy klapiek bude vyzerať inak. Spotrebitelia z prístavby - garáž, úžitkový blok alebo dokonca kúpeľ. Štít bude samozrejme veľký a s mnohými vetvami. Samostatné vedenie je vyhradené pre napájanie v garáži, chránené prúdovým chráničom. Ak má dom trojfázové spotrebiče elektrickej energie, je lepšie ich prepojiť pomocou trojfázového ističa a štvorpólového RCD, ako je uvedené v príklade vyššie. Posledné 2 okruhy rozvádzača 380 V môžu byť použité nielen na napájanie jednotlivých obytných budov, ale aj na napájanie priestrannej prímestskej chaty!

Inštalácia a výber modulárneho vybavenia

Pri návrhu vždy vychádzajte z projektu elektroinštalácie a platných noriem. Normy a predpisy: Návrh rozvádzačov a istenia vychádza najmä z noriem STN 33 2000-4-41 (Ochrana pred úrazom elektrickým prúdom), STN 33 2000-5-53 (Spínacie a riadiace prístroje) a STN 33 2130 (Elektrické inštalácie nízkeho napätia v obytných a občianskych budovách). Bytový rozvádzač je „centrálny mozog“ elektroinštalácie.

Dôležité aspekty pri výbere a montáži

• Kvalita a Kompatibilita: Dobre je namontovať všetky prvky (ističe, rozvádzač, prúdové chrániče) jedného výrobcu, ktoré sú testované pri vzájomnom spolupôsobení a vypínajú sa v takom poradí, aké je potrebné.
• Rezerva modulov: Pri výbere rozvodnice myslite na rezervu radov a modulov. Rozvádzač, ktorý je „plný na 100 %“ už pri montáži, je zle navrhnutý. Odporúčame aspoň 30 % rezervu, pri plánovanom rozšírení aj 50 %.
• Selektivita istenia: Okrem logického radenia prístrojov treba riešiť aj selektivitu istenia, aby pri poruche vypadávali najprv „nižšie“ ističe a nie hlavný istič alebo hlavný chránič.
• Označenie a dokumentácia: Aj perfektne navrhnutý rozvádzač je bez označenia a dokumentácie pre používateľa prakticky nečitateľný. Označte jednotlivé rady a prúdové chrániče, ističe a SPD s popisom okruhu.
• Počet modulov: Závisí od počtu okruhov a použitých ochranných prvkov. Pre menší rodinný dom sú bežné rozvádzače s 36-54 modulmi, pri väčších domoch alebo pri počítaní s FVE a ďalšími technológiami aj viac.
• Rozdelenie obvodov: Jeden prúdový chránič pre celý dom je zvyčajne nevhodný. Odporúča sa mať viac RCD alebo RCBO - napríklad zvlášť pre svetelné okruhy, zásuvky v izbách, kuchyňu, kúpeľňu a technické okruhy. RCBO spája funkciu ističa a prúdového chrániča v jednom prístroji a zvyšuje selektivitu.

Ochrana pred prepätím a bleskom

Tento ochranný prvok sa používa čoraz častejšie, pretože domácnosti sú vybavené mnohými elektronickými prístrojmi citlivými na prepätie. Veľké prepätie môže vzniknúť v elektrickom obvode, ak do bleskozvodu nášho domu (alebo v jeho blízkosti) udrie blesk. Napätie sa zvedie do zeme, vzniká veľký prúd, ktorého časť sa cez uzemnenie môže dostať do zásuviek. Elektroinštalácii blesky nejako zvlášť ublížiť nemôžu, no môžu poškodiť spotrebiče pripojené na ňu. Všetky prístroje, ktoré máme pripojené v pohotovostnom režime, a je ich naozaj dosť, sa môžu poškodiť prepätím blesku. Preto odborníci odporúčajú použiť jeden zvodič prepätia priamo v rozvádzači napríklad zvodič PRF1 12,5r. Ten ochráni väčšinu domácich spotrebičov pri blízkom údere blesku s následným prepätím a prúdom do 100 kA. Dôležité je správne zapojenie inštalácie.

V rodinných domoch býva SPD typu 1 často v elektromerovom rozvádzači (pri LPS), SPD typu 2 zvyčajne v bytovom rozvádzači. Navrhnite prepäťové ochrany (SPD typu 1/2/3) podľa typu pripojenia a bleskovej ochrany objektu.

Moderné rozvádzače a inteligentné inštalácie

Svet elektroinštalačného materiálu podlieha množstvu trendov, ktoré prichádzajú s vývojom nových technológií a materiálov. Rovnako je to aj v prípade rozvodníc a rozvádzačov. Ak ste ešte pred pár rokmi vyberali pre svoje elektroinštalácie určitý typ modulárneho rozvádzača či zásuvkovej rozvodnice, pretože ste mali v oku niektorý z overených modelov, možno práve nastal čas poobzerať sa po niečom novom.

Na moment sa teraz preneste od klasickej predstavy rozvádzača ako krabice zodpovednej za riadenie a reguláciu elektrickej energie v objekte. A predstavte si ho ako mozog celej elektroinštalácie. Taký, ktorý nielen distribuuje, ale s vami alebo majiteľom objektu dokonca komunikuje. Ako? Napríklad tak, že v reálnom čase hlási spotrebu, upozorní na preťaženie prúdom a dokonca naznačí, ktorý z ističov sa môže čoskoro vymeniť, inak hrozí jeho výpadok. Presne toto je koncept, akým sa uberajú moderné a novodobé rozvádzače v rámci IoT - internetu vecí a všadeprítomnej umelej inteligencie.

Inteligentné osvetlenie a ovládanie

Smart moduly rozvádzačov s Bluetooth, Wi‑Fi či 4G konektivitou zbierajú údaje o prúde a napätí každého okruhu. Stačí mať aplikáciu v telefóne alebo cloud-ovú platformu, ktorá ich prekreslí na prehľadné grafy. Na umelej inteligencii je skvelé to, že dokáže spracovávať neskutočné množstvo historických dát a na základe toho objavovať anomálie. Napríklad pozvoľný nárast teploty na svorke alebo častejšie spínanie motora. Čo to znamená v praxi? Najnovšie modely rozvádzačov sú vybavené napríklad detektormi oblúkových porúch, prepäťovými ochranami, a povinnými vypínacími prvkami HV100A/HV63A podľa najnovších predpisov distribučných spoločností VSD a ZSD (platných pre elektromerové rozvádzače od roku 2025).

Moderné modulárne rozvádzače umožňujú pridávať a meniť ističe bez odstávky celej elektroinštalácie. V jednom jedinom rozvádzači tak dnes bez problému skombinujete silnoprúdové okruhy pre zásuvky, slaboprúd pre dáta či dokonca riadiacu jednotku pre fotovoltiku.
