Rozvádzač, rozvodná skriňa, ističová skrinka, elektrická skrinka - niektorí ľudia si tieto pojmy zamieňajú a hoci majú všetky podobný účel, je medzi nimi predsa len mnoho odlišností. Tento článok slúži iba ako informatívny. Elektrické rozvádzače nízkeho napätia sú kombináciou jedného alebo viacerých spínacích prístrojov (ističe, vypínače) s pridruženým meracím, riadiacim, signalizačným, regulačným či ochranným zariadením.
Rozvodnice sa na rozdiel od rozvádzačov môžu umiestniť tak, aby boli prístupné laickej obsluhe kvôli spínaniu jednotlivých prvkov (vypínače, ističe) či výmene poistiek. Sú vyhotovené na montáž na zvislú rovinu a do menovitého napätia 300 V oproti zemi. Bytová rozvodnica slúži na rozvod energie v bytoch, domoch, ale aj v kancelárskych priestoroch či v ľahkom priemysle. Môžete ju použiť ako domový rozvádzač alebo podružný rozvádzač.
Je životne dôležité, aby návrh, realizáciu či opravu elektroinštalácie, rozvádzačov i rozvodníc vždy zverili kvalifikovaným elektrikárom, resp. projektantom. V opačnom prípade sa vystavujete ekonomickým i trestnoprávnym dôsledkom v prípade požiaru alebo úrazu elektrickým prúdom.
Druhy rozvádzačov a rozvodníc
Rozvádzačov je viacero druhov, ktoré sa líšia svojím konštrukčným vyhotovením. Ide o nekryté, panelové, krytové, skriňové, pultové či skriňovo-stavebnicové rozvádzače. K jednotlivým druhom môžu mať prístup buď poučené osoby a osoby s odbornou elektrotechnickou spôsobilosťou.
- Bytová rozvodnica: Slúži na rozvod energie v bytoch, domoch, ale aj v kancelárskych priestoroch či v ľahkom priemysle. Môžete ju použiť ako domový rozvádzač alebo podružný rozvádzač.
- Rozvodná skriňa: Na rozdiel od bytových rozvodníc bývajú rozvodné skrine odolnejšie voči mechanickému namáhaniu i voči prachu a vlhkosti.
- Elektromerový rozvádzač (skrinka na elektromer): Je predpripravený na montáž elektromeru či ďalších pomocných zariadení, vrátane kompletného značenie v zmysle aktuálne platných STN. Elektromerová skriňa sa dodáva spolu s hlavným ističom, ktorý je možné zaplombovať. Podľa konštrukčného vyhotovenia sa elektromerové rozvádzače (skrinky na elektrometer) delia na pilierové, nástenné a pre zapustenú montáž pod omietku.
- Poistková skrinka: Je vybavená poistkovými držiakmi a svorkou na pripojenie PEN vodiča. Poistkové skrinky slúžia najmä na realizáciu elektrických prípojok.
- Rozvodnica zásuvková: Rozvodnice zásuvkové sú osadené jednou alebo viacerými elektrickými zásuvkami na 230 V alebo 400 V. Niektoré zásuvkové rozvodnice bez istenia majú aj predprípravu na osadenie prístrojov (ističe, prúdové chrániče a pod.) v podobe DIN lišty a dvierok.
- Staveniskový rozvádzač: Je určený na napájanie dočasných rozvodov elektrickej energie na stavenisku, pri stavebných, rekonštrukčných či búracích prácach. Na staveniskové rozvádzače sú kladené zvýšené požiadavky, venuje sa im osobitná STN. Od iných sa líšia zabudovaným stojanom, vyššou odolnosťou voči vlhkosti, napájaním pomocou 400 V zástrčky, hlavným vypínačom atď.
Kľúčové bezpečnostné a funkčné prvky v rozvádzači
Pri plánovaní elektroinštalácie je dôležité správne rozdeliť okruhy. Okruhmi myslíme zásuvkové, svetelné či samostatné okruhy pre spotrebiče nad 2 000 W (tak kážu normy). Samozrejme, na jednom okruhu môžete mať viac svietidiel a viac vypínačov. Konkrétne zásuviek povoľuje norma 10 (áno, aj dvojzásuvku počíta ako jednu). Toto delenie je dôležité najmä tak, aby sa vám nestalo, že pri jednej prasknutej žiarovke vám zhasne celý dom. Alebo pri probléme s jedným spotrebičom vypadnú všetky ďalšie v dome.
Prúdové chrániče: Vaša ochrana pred úrazom

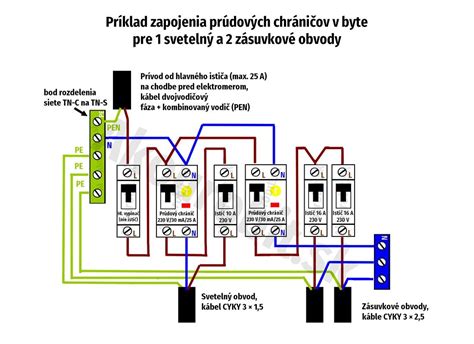

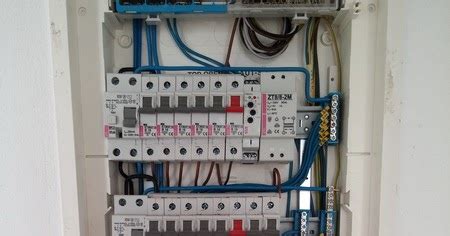

Keď už máte všetko rozdelené na okruhy s ističmi, nasleduje ich „zoskupenie“ pod prúdové chrániče. Prúdové chrániče nie sú také lacné ako ističe. Kým istič stojí niekoľko eur, prúdový chránič okolo 30 €. Lenže platí to, čo pri ističoch - ak nastane porucha nejakého svietidla a máte všetky okruhy na jednom chrániči, zhasne celý dom. Nedávajte teda celý dom na jeden alebo dva chrániče.
Zvodiče prepätia a hlavný vypínač
Ističe a prúdové chrániče nie sú všetko, čo by v rozvodnici malo byť. Ďalším dôležitým bezpečnostným prvkom sú zvodiče prepätia. Tie sú súčasťou komplexnej ochrany pred bleskom a prepätím, do ktorej patrí aj kvalitné uzemnenie. So zvodičmi prepätia by ste mali počítať už vopred - ich pozícii musí byť prispôsobené aj rozmiestnenie ďalších prvkov a vedenie vodičov k nim a od nich.
V rozvodnici by ste mali tiež mať hlavný vypínač. Hlavný istič sa v nových domoch nachádza v elektromerovom rozvádzači a dávať do rozvodnice ďalší istič nemá význam. Lenže elektroinštaláciu sem-tam potrebujete odstaviť - či už pri problémoch alebo kontrole či údržbe. A práve na to slúži modulárny hlavný vypínač.
Základy rozvádzača
Ďalšie modulárne prvky
Medzi ďalšie elektroinštalačné prvky patria rôzne spínacie prvky ako relé, stýkače a pod. Príkladom je modul zvončeka, ktorý sa nacvakne na DIN lištu podobne ako istič. Okrem toho, v podobe modulov do rozvádzača nájdete aj zaujímavé príslušenstvo ako napr. zvonček, 12 V zdroj. Modulové prístroje ako ističe, prúdové chrániče atď. sa upevňujú na tzv. DIN lišty zacvaknutím. Na ich montáž teda nepotrebujete skrutky.
Výber rozvádzača: Veľkosť, konštrukcia a stupeň krytia
Najdôležitejším parametrom rozvodnice je veľkosť. Tá sa odvíja od počtu pozícií pre moduly, ktoré do nej môžete osadiť. Platí, že 1 pozícia = 1 jednofázový (jednopólový) istič. Max. počet modulov na 1 rad býva 18, tie s vyšším počtom modulov môžu byť dvoj-, troj- i štvorradové. Majte na pamäti, že rôzne prístroje zaberú rôzne množstvo pozícií - jednofázový istič 1 pozíciu, 3-fázový 3 pozície.
Keď budete vyberať rozvodnicu podľa počtu pozícií, nezabudnite na dostatočnú rezervu. Odporúčame aspoň takých 30 %. Ale ak vopred viete, že budete do rozvodnice pridávať ističe a ďalšie prvky napríklad pre prístavbu či garáž, pokojne nechajte aj 50 % rezervu. Pri výbere rozvádzača či rozvodnice si pre istotu vždy nechajte rezervu v počte niekoľkých modulov. Nikdy totiž neviete, kedy budete potrebovať doplniť istič pre nový zásuvkový alebo svetelný okruh (napr. do prístavby, altánku a pod.).
Ak si vyberáte rozvádzač či rozvodnicu, všímajte si aj konštrukčné vyhotovenie. Bytové rozvodnice sú najčastejšie vyhotovené z plastu, prípadne z tenkého plechu. Najčastejšie sa stretnete s plastom. Pri drahších rozvodniciach nájdete odolnejšie plechové dvierka (niežeby plast nič nevydržal, ale pri častom otváraní je plech skrátka odolnejší). Existujú aj celokovové rozvodnice, ale stoja často až 2-krát viac než plastové. Farba rozvodníc je najčastejšie biela, ale stretnete sa aj s inými. Niektoré rozvodnice majú nepriehľadné plastové dvierka, iné zase priehľadné okienko z čistého priehľadného alebo dymového plexiskla. Výhodu majú v tom, že okamžite vidíte, ktorý istič či chránič je „zhodený“ bez toho, aby ste skrinku museli otvoriť.
Odolnosť voči vlhkosti a prachu (IP krytie)
Dôležitým parametrom je aj odolnosť voči vlhkosti a vniknutiu prachu. Štandardom je krytie IP40, nájdete však aj rozvodnice a rozvádzače s krytím dokonca až IP65, ktoré sú odolné voči tryskajúcej vode.
Tabuľka IP krytia a jeho význam
| Stupeň krytia IP | Ochrana pred vniknutím pevných častíc | Ochrana pred vniknutím vody |
|---|---|---|
| IP40 | Ochrana pred vniknutím pevných telies s priemerom ≥ 1,0 mm | Žiadna ochrana |
| IP65 | Úplná ochrana pred prachom | Ochrana pred tryskajúcou vodou zo všetkých smerov |
Rozvodná skriňa pod omietku síce pôsobí nenápadne, na jeho inštaláciu však musíte do steny vysekať pomerne veľký otvor, čo môže byť napr. v paneláku problematické. Samostatne stojaca rozvodná skriňa - ide už o veľmi veľké skrine, často s pozíciami pre 300 a viac modulov, sú určené na uchytenie do zeme a hodia sa pre veľké domy s množstvom elektroinštalačných prvkov.
Inštalácia a správne umiestnenie rozvádzača
Prvým krokom je skompletizovanie rozvodnice. U nás zakúpite (alebo váš elektrikár zakúpi) prázdnu rozvodnicu - väčšinou obsahuje iba DIN lišty, na ktoré sa nacvakávajú ističe, prúdové chrániče a podobné modulárne prvky. Elektrikár do rozvodnice urobí otvory (väčšinou sú okienka vylamovacie) v miestach, kade pôjdu káble. Potom si prípadne osadí DIN lišty, ak v rozvodnici nebudú alebo mu nebude vyhovovať ich rozmiestnenie. Následne osadí modulárne prvky a svorkovnice. Všetko prepojí vodičmi (používajú sa lankové s nalisovanými dutinkami).
Druhým krokom je osadenie rozvodnice do steny či na stenu (podľa typu). Samozrejme, otvor by ste mali mať vopred vysekaný a káble privedené k rozvodnici. No a posledným krokom je pripojenie vodičov - prívodu a jednotlivých okruhov, prípadne vývodu na podružný rozvádzač, ktorý napája napríklad poschodie, garáž a pod. Zabudnúť by nemal ani na záslepky čelného krytu na miestach, kde nie sú ističe a ďalšie prvky, ktoré by vyčnievali.
Základy rozvádzača
Dôležitosť správneho umiestnenia

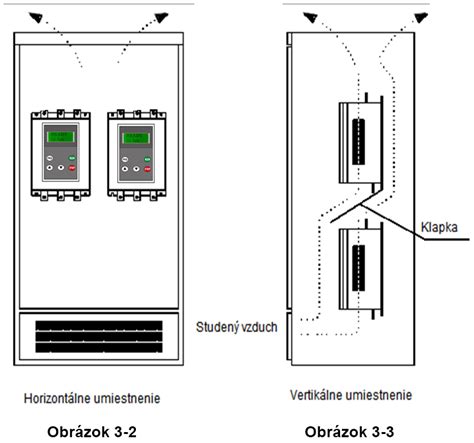

Mnohým ľuďom prekáža vzhľad elektrických rozvodníc natoľko, že ich ukrývajú pred zrakom do vstavaných skríň a iných kreácií. Z bezpečnostných dôvodov to nie je dobrý nápad. Okolo rozvodnice by mal voľne prúdiť vzduch kvôli chladeniu, okolie by malo byť nehorľavé (čo drevo skrine, šaty či krabice v nej určite nespĺňajú) a mali by ste k nej mať jednoduchý a rýchly prístup, keby niečo. Neukrývajte rozvodnicu, radšej si priplaťte pár eur za takú, za ktorú sa nebudete hanbiť pred sebou ani pred návštevami.
Revízia a dokumentácia: Kľúč k bezpečnej prevádzke
Samozrejme, elektroinštalácia vrátane zapojenia rozvodnice by mala byť ukončená revíziou (prvou odbornou prehliadkou a odbornou skúškou). Hoci sú bytové rozvodnice a niektoré rozvádzače predpripravené na osadenie prístrojmi, nemôže ich prístrojmi osadiť každý elektrikár. Hotový rozvádzač ako celok musí vyrobiť firma, ktorá má na túto činnosť oprávnenie od inšpekcie práce.
K rozvádzaču musí výrobca dodať typový (výrobný) štítok, protokol o kusových skúškach, dokumentáciu s pokynmi na inštaláciu, prevádzku a údržbu a vyhlásenie o zhode s technickými predpismi. Ak niektorý z týchto dokumentov chýba, elektroinštalácia nevyhoví prvej odbornej prehliadke a odbornej skúške (revízii).
Prístroje v rozvádzači musia byť prehľadne a prístupne usporiadané. Musia byť označené trvanlivo a v súlade so schémami zapojenia (jednotlivé obvody a prístroje sa musia dať identifikovať). Schémy musia byť dodané spolu s rozvádzačom. Častou chybou bývajú aj chýbajúce záslepky na voľných modulových pozíciách.
