V kancelársko-eventových priestoroch je zabezpečenie spoľahlivej dodávky elektrickej energie kľúčové pre nerušenú prevádzku. Častým problémom, s ktorým sa stretávajú správcovia budov alebo nájomcovia, je výpadok viacerých ističov súčasne pri poruche, čo vedie k nežiadúcim odstávkam. Predstavte si situáciu, keď sa priestor, ktorý sa ďalej prenajíma, napája z podružného rozvádzača. Cieľom je, aby v prípade problémov bolo možné istič nahodiť samostatne, keďže prístup do hlavného rozvádzača budovy pre celé poschodie často nie je možný.
Pochopenie problému: Skrat a kaskádové vypínanie ističov
Dnešná skúsenosť s poruchou bola ilustratívnym príkladom. V priestoroch bola do zásuvky zapojená bežná LED filamentová žiarovka, ktorá sa pokazila a pritom spôsobila skrat. Ten vyhodil 16A istič zásuvky (char. B) v podružnom rozvádzači (vzdialenosť od zásuvky 25m kábla). Okrem neho však vypadol aj nadradený 40A trojfázový (char. B) istič a zároveň aj 63A (char. B) istenie pre celý podružný rozvádzač v hlavnom rozvádzači poschodia (52m kábla 5x16).
Hlavný rozvádzač pre poschodie je pripojený priamo k vertikálnej zbernici budovy, pričom všetko je nová inštalácia, čo naznačuje, že skratové prúdy sú pravdepodobne dosť veľké. Hlavný istič budovy je 100A (podružné meranie, elektrinu fakturuje budova).
Takéto kaskádové vypínanie viacerých ističov je problém, pretože pri poruche na jednom koncovom okruhu by mal vypnúť iba príslušný koncový istič, a nie aj nadradené istenie, ktoré obsluhuje väčšiu časť inštalácie. To vedie k zbytočne rozsiahlym výpadkom elektriny a s tým spojeným komplikáciám.
Čo je selektivita a prečo je dôležitá?
Selektivita v elektroinštalácii znamená, že v prípade poruchy (ako je skrat alebo preťaženie) vypne iba ten istiaci prvok, ktorý je najbližšie k miestu poruchy, zatiaľ čo ostatné časti siete zostávajú v prevádzke. V ideálnom prípade, ak vypadne 16A istič na zásuvke, nadradené 40A a 63A istenie by malo zostať v prevádzke.
Vo vyššie uvedenom prípade, keď došlo k skratu na koncovej zásuvke, vypadli ističe na všetkých úrovniach - koncový 16A, medzináradný 40A a hlavný 63A pre celý podružný rozvádzač. Je to znakom nedostatočnej selektivity medzi týmito ističmi. Selektivita pri skratoch vo Vámi uvádzanom prípade neexistuje. Prostě se to stane, stává se to všem.
Nedostatočná selektivita v administratívnych budovách môže mať značné ekonomické dopady v dôsledku prerušenia práce alebo udalostí. Hovoríme nie o selektivite medzi 16A a 25A v byte alebo rodinnom dome (kde je jasné, že sa to nedá), ale medzi 16A a 63A v administratívnej budove, kde sú nároky na spoľahlivosť a neprerušovanú prevádzku oveľa vyššie.
Návod na inštaláciu: Výkonové ističe a vypínače, séria MX (pomocné kontakty a vypínacie cievky)
Možnosti riešenia problému selektivity
Keďže ide o skratové prúdy, predpokladá sa, že len výmena za istič charakteristiky C by pravdepodobne nepomohla. Existujú však ďalšie možnosti, ako zlepšiť selektivitu.
Charakteristiky ističov (B, C, D) a ich obmedzenia
- Charakteristika B: Typická pre bytové a komerčné inštalácie s malými odporovými záťažami. Vypína pri 3-5 násobku menovitého prúdu.
- Charakteristika C: Vhodná pre inštalácie s vyššími prúdovými rázmi (motory, žiarovky s vyšším nábehovým prúdom). Vypína pri 5-10 násobku menovitého prúdu.
- Charakteristika D: Určená pre inštalácie s veľmi vysokými prúdovými rázmi (transformátory, veľké motory). Vypína pri 10-20 násobku menovitého prúdu.
Pri skratových prúdoch je rozdiel medzi charakteristikami B, C a D v podstate len v okamihu vypnutia pri preťažení a v rozsahu, kedy istič reaguje na skratový prúd. Avšak pre skutočnú selektivitu pri skratoch medzi ističmi s takouto rozdielnou menovitou hodnotou (napr. 16A a 63A) sú potrebné iné riešenia než len zmena charakteristiky.
Je dôležité si uvedomiť riziká spojené s nesprávnou voľbou charakteristiky: Vidím u elektrikářů, pokud jim něco padá, dají tam "D" a hotovo! Pak přijdu na revizi a zjistím, že impedance je mimo! Je tam hodně velký rozdíl mezi "C" a "D".....
Pokročilé riešenia pre selektivitu
Na dosiahnutie garantovanej selektivity, najmä pri skratových prúdoch, sa používajú zložitejšie istiace prvky. Niektoré 63A ističe s nastaviteľnou skratovou spúšťou existujú a sú určené práve pre takéto aplikácie.
Jednou z možností, okrem vymeniť istenie podružného rozvádzača za 63A char.C (alebo D), je:
- Zmerať impedanciu slučky v mieste inštalácie.
- Navrhnúť výmenu ističa za pokročilejší modul, napríklad Siemens 3VA 20 s ochranou ETU 320. Táto jednotka umožňuje nastavenie nadprúdovej spúšte podľa menovitej hodnoty podružného rozvádzača a skratovej spúšte tak, aby bola zachovaná selektivita voči vývodovým ističom.
Približná cena takejto kombinácie 63A 3VA 20 s ochranou ETU 320 môže byť značná, no zabezpečuje žiadanú selektivitu. Ja tomu rozumiem tak že FA32 je tam kvoli prúdovému chrániču, ktorý je iba 40A. Ale pri ňom selektivitu ani nepotrebujeme, keď vypadne hocičo v podružnom rozvádzači, vieme si to operatívne nahodiť. Výpadky FA32 nevadia, keďže je tiež v tom pordužnom rozvádzači a vieme si ho nahodiť.
Ak je jmenovitý prúd podružného rozvádzača aspoň 63A, je možné zvážiť aj výmenu ističa FA 32 za vypínač, no toto by muselo byť posúdené kvalifikovaným elektrikárom v kontexte celého projektu. Dôležité je tiež, že vymeniť to za vyššiu ampérickú hodnotu (napr. nad 63A) by pravdepodobne nebolo možné bez výmeny kábla 5x16, ktorý by už bol na to nedostatočný.
Meranie impedancie slučky a skratového prúdu
Pre správny návrh a posúdenie existujúcej inštalácie je kľúčové poznať hodnoty impedancie slučky a veľkosť skratového prúdu. Dá sa tá impedancia, resp. veľkosť skratového prúdu nejako jednoducho zmerať? Napríklad prístrojom MINI-02, alebo pri týchto hodnotách impedancie by bolo treba niečo kvalitnejšie/drahšie?
Impedancia v koncovom bode v analyzovanom prípade bola cca. 0,1 + 0,35 = 0,45 Ohm (rozvodňu počítam nulu), čo vedie k skratovému prúdu približne 500A (nárazový bude väčší). Hodnoty ako 63x5 = 300A a 63x10 = 600A odkazujú na vypínacie prahy ističov, kde "x5" a "x10" predstavujú násobok menovitého prúdu, pri ktorom istič garantovane vypne v okamihu skratu. V prípade 63A ističa charakteristiky B (3-5 In) by teda istič mal vypnúť niekde medzi 3x63A=189A a 5x63A=315A. Ak je skratový prúd 500A, vypne takýto istič určite.
Merače impedancie slučky sú štandardnou výbavou bežných elektrikárov, no pre presné merania a vyhodnotenie pre účely revízií a projektov je často potrebná kvalitnejšia a drahšia technika, ktorú zvyknú mať viac-menej len revízni technici.
Princíp vypínania ističov podľa charakteristiky
| Charakteristika ističa | Rozsah vypnutia pri skrate (násobok menovitého prúdu In) | Príklad pre 63A istič (rozsah prúdu) |
|---|---|---|
| B | 3 - 5 x In | 189 A - 315 A |
| C | 5 - 10 x In | 315 A - 630 A |
| D | 10 - 20 x In | 630 A - 1260 A |
Ak je skratový prúd 500A, istič charakteristiky B (63A) vypne, podobne ako aj C (63A), ale pri B je "na hraně", zatiaľ čo C by mal zareagovať v svojom rozsahu. Pre selektivitu však nie je podstatné len, *že* istič vypne, ale *ktorý* istič vypne prvý a izoluje poruchu.
Ako postupovať pri výpadku elektriny
Keď vypadne elektrika, základom je nepanikáriť, zistiť čo sa stalo a pokúsiť sa zapnúť elektriku - nahodiť poistky/ističe v byte. Najčastejšou chybou je, keď ľudia začnú panikáriť a neuvedomujú si, že výpadok elektriky nie je žiadna kritická chyba.
Zistenie príčiny a rozsahu výpadku
Pri zisťovaní sa musíme zamerať na to, či nejde elektrika len v niektorých miestnostiach alebo v celom byte. Ak nejde elektrika iba v niektorých miestnostiach, problém je určite iba v našom byte. Ak nejde elektrika v celom byte, skontrolujte najprv, či ide elektrika v okolitých bytoch a na schodisku. Ak tam elektrika ide, je problém iba v našom byte na prívode. Ale ak nejde elektrika nikde, ani v susedných bytoch, resp. na sídlisku, potom bude výpadok väčšieho charakteru.
Nahadzovanie ističov

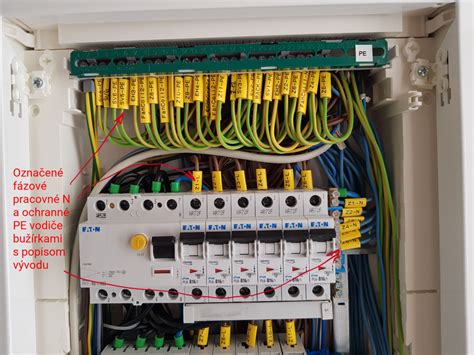

V prípade, ak vypadla elektrika iba v niektorých miestnostiach, treba vypnúť všetky spotrebiče a svetlá, ktoré boli pred výpadkom zapnuté. V bytovej rozvodnici, ktorá je najčastejšie umiestnená pri vchodových dverách, bude vypadnutý jeden z ističov. Zistíme to tak, že tento istič má páčku smerom dole. Pri starších ističoch ostane páčka hore, ale z ističa vyskočí signalizačný gombík.
Pri nových ističoch stačí zdvihnúť páčku hore, pri starších ističoch musíme túto páčku dať najprv dole, potom naspäť hore. Ak istič opätovne vypne, ostal niektorý zo spotrebičov zapnutý, alebo je problém s elektroinštaláciou. Do elektroinštalácie určite nezasahujte, na to je potrebný elektrikár, ktorý má prax a meracie prístroje.
Keď vypadla elektrika v celom byte, musíme skontrolovať hlavný istič. Aj v takomto prípade vypneme všetky spotrebiče a ideme k hlavnému ističu. Tento sa nenachádza v bytovej rozvodnici, ale tam, kde máme elektromer, najčastejšie v panelových domoch vonku na chodbe.
Ako postupovať keď nie je elektrika v celom dome? V takom prípade treba kontaktovať havarijnú službu, ktorá zabezpečí obnovenie dodávky elektriky. Pre takéto prípady by každý mal mať telefónne číslo niekde zapísané a po ruke. Hľadať kontakt na havarijnú službu keď vypadne elektrika je zväčša dosť ťažké.
Najčastejšou príčinou výpadku elektriky je preťaženie elektrických okruhov. Napríklad tým, že sa naraz pustia viaceré výkonné spotrebiče ako je práčka, umývačka riadu, mikrovlnka, vysávač, rýchlovarná kanvica, alebo fén. Aj keď sú tieto spotrebiče na viacerých okruhoch, všetky sa odberom stretnú na hlavnom ističi a ten preťažením vypne.
Dôležitosť správneho hlavného ističa a revíznej správy
Hlavný istič je spravidla umiestnený v elektromerovom rozvádzači. Hlavný istič spomedzi iných ističov rozoznáte tak, že bude mať najvyššiu hodnotu ampérov, označenú písmenom A, napríklad 32 A.
V prípade rodinných domov by mal byť umiestnený na verejne prístupnom mieste (napr. v plote). Mal by byť opatrený plombou VSD a je na ňom viditeľné, akú má ampérovú hodnotu (napr. 3 x 25 A). V starších domoch je možné, že je istič aj rozvádzač na fasáde domu alebo v obslužných priestoroch (vstupná chodba, pivnica a pod.). V bytových domoch býva hlavný istič umiestnený na stúpačke vedľa elektromera.
Výška ampérovej hodnoty hlavného ističa pred elektromerom závisí od odberových pomerov na vašom odbernom mieste. Ak využívate elektrinu napr. iba na ohrev vody a bežné spotrebiče (biela a čierna technika), mal by vám postačovať hlavný istič 25 A. S vyšším inštalovaným príkonom (napr. cirkulár a podobné stroje v dielničke) je vhodný 32 A istič. Ak máte bazén alebo saunu, potrebujete aspoň 40 A. Pre lepšiu orientáciu tiež odporúčame spočítať výrobcom deklarované príkony uvádzané vo wattoch, resp. kilowattoch, ktoré zvyknete mať zapnuté naraz.
Mám čapák, ale je na ňom 25 A. Áno, skúsenosti zákazníkov potvrdzujú, že tzv. čapáky (vypínače označené slovami "Tahem zapnout/Stiskem vypnout") majú niekedy na kryte vyrazenú ampérovú hodnotu. Neznamená to však, že slúžia ako istiaci prvok. Aj tu platí, že istič je potrebný, aby váš majetok, zdravie a bezpečnosť neboli ohrozené požiarom, elektrickým skratom alebo úrazom elektrinou. Dôrazne preto odporúčame jeho výmenu za istič primeranej hodnoty.
Radi Vám istič vymeníme, ale nie ste povinní využiť našu ponuku. Môžete to urobiť aj cez svojho elektrikára. Upozorňujeme vás však, že cena na trhu je cca 100 EUR. Dajte si tiež pozor, aby vám bola vydaná aj tzv. revízna správa k inštalácii ističa. Požiadať o zaplombovanie nového ističa prevádzkovou plombou VSD prostredníctvom nášho eShopu. V každom prípade potom musíte o zmene informovať VSD ako aj svojho dodávateľa elektriny. Požiadajte o pomoc niekoho z vášho okolia, aby vám s tým pomohol. Lebo tak je nastavený regulačný rámec - tak nastavil pravidlá ÚRSO.
