Trojcestný ventil s pohonom: Kľúč k efektívnej regulácii systémov vykurovania a chladenia

Trojcestný ventil s pohonom je špecializovaný ventil vybavený tromi priechodnými portami (cestami) a automatickým pohonom, ktorý riadi jeho polohu. Pohon, ktorý môže byť pneumatický, elektrický alebo hydraulický, umožňuje diaľkové ovládanie ventilu a jeho integráciu do automatizačných systémov. Vďaka pohonu dokáže ventil presne kontrolovať prietok médií a reagovať na signály zo senzorov, čím prispieva k optimalizácii prevádzky rôznych technických systémov.

Vo väčšine trojcestných ventilov s pohonom je pohon zvyčajne prídavným, autonómnym zariadením, ktoré je možné namontovať na trojcestný ventil a ktoré možno tiež odpojiť. V praxi to znamená, že trojcestný ventil a pohon sú dva samostatné prvky, ktoré sú spojené za účelom automatizácie práce ventilu. Pohon je namontovaný na ventile, aby automaticky riadil jeho polohu, ale môže byť odpojený, keď je to potrebné, napríklad na výmenu, údržbu alebo opravu. Po odpojení pohonu môže byť ventil stále obsluhovaný manuálne, ak je na to prispôsobený.

Kľúčové funkcie a princípy fungovania

Hlavnou funkciou trojcestného ventilu s pohonom je riadenie prietoku média medzi tromi portami. Schéma fungovania tohto zariadenia spočíva v riadení prietoku média medzi tromi portami: vstupným a dvoma výstupnými. V závislosti od konštrukcie môže slúžiť na:

• Miešanie: Kombinovanie dvoch prúdov média do jedného. Toto sa často využíva na reguláciu teploty, napríklad miešanie teplej a studenej vody. Trojcestný ventil s pohonom môže slúžiť na miešanie dvoch prúdov média do jedného.
• Rozdeľovanie: Rozdelenie jedného prúdu média na dva samostatné výstupy. Toto umožňuje smerovanie média do rôznych okruhov alebo častí systému. Trojcestný ventil s pohonom môže slúžiť na rozdelenie jedného prúdu na dva samostatné.

Pohon, riadený systémom automatizácie, presne reguluje polohu ventilu, čo umožňuje presné prispôsobenie pomerov prietoku. Vďaka tomu je možné dynamicky riadiť teplotu a tlak v systéme. Presné prispôsobenie pomerov prietoku podľa aktuálnych potrieb. Diaľkové ovládanie a automatizácia procesov.

Napríklad v systémoch podlahového vykurovania môže ventil meniť pomery miešania teplej vody z návratu a studenej vody zo zásobovania, aby sa udržala stála, optimálna teplota v okruhu. Vďaka tomu je možné dynamicky riadiť teplotu a tlak v systéme.

Typy trojcestných ventilov

Trojcestné ventily sa delia na dva základné typy podľa svojej konštrukcie a funkcie:

Typ L

Trojcestný ventil typu L má dva porty pre vstup média a jeden port pre výstup, pričom vnútorné usporiadanie umožňuje prietok buď z jedného vstupu do výstupu, alebo z jedného vstupu do druhého výstupu (nie naraz do oboch). Tento typ ventilu sa primárne používa na distribúciu alebo prepínanie toku medzi dvoma rôznymi cestami.

Typ T

Trojcestný ventil typu T má štvorstranné sedlo ventilu, čo umožňuje zložitejšie usporiadanie prietokov. Rozlišujeme:

• Konfluentný (zmiešavací) ventil typu T: Má dva vstupy a jeden výstup. Je vhodný na miešanie dvoch rôznych médií. Ak sú tlaky na vstupoch rozdielne alebo ak je tlak na výstupe vyšší, odporúča sa použiť spätný ventil.
• Oddeľovací (rozdeľovací) ventil typu T: Má jeden vstup a dva výstupy. Používajú sa na rozdelenie jedného toku na dva samostatné výstupy.

Typy pohonov

Pohon je kľúčovým prvkom, ktorý zabezpečuje automatické ovládanie ventilu. Trojcestné ventily s pohonom môžu byť vybavené rôznymi typmi pohonov v závislosti od požiadaviek systému. Medzi najbežnejšie typy patria:

• Elektrické pohony: Najčastejšie používané vďaka presnosti ovládania a jednoduchej integrácii so systémami automatizácie budov. Sú citlivé na signály z regulátorov a snímačov.
• Pneumatické pohony: Využívajú stlačený vzduch na zmenu polohy ventilu. Sú bežne používané v priemyselných inštaláciách, kde je dôležitá bezpečnosť a rýchla odozva.
• Hydraulické pohony: Fungujú na princípe tlaku kvapaliny a používajú sa tam, kde je potrebná vysoká riadiaca sila, napríklad v náročných priemyselných podmienkach.
• Termostatické pohony (termostatické hlavice): Tieto ventily nepotrebujú externé napájanie a fungujú na princípe teplotnej rozťažnosti materiálu. Obsahujú teplotne citlivý prvok, ktorý reaguje na zmeny teploty a ovláda mechanizmus ventilu.
• Servomotory: Umožňujú plynulé a postupné nastavenie polohy ventilu, čím sa dosahuje presnejšia regulácia prietoku a teploty.

Použitie trojcestných ventilov s pohonom

Trojcestné ventily s pohonom nachádzajú široké uplatnenie v rôznych systémoch. Ventil s pohonom sa používa na presné riadenie prietoku médií v systémoch vykurovania, chladenia a priemyselných zariadeniach. Vďaka pohonu môže ventil automaticky regulovať prietok kvapalín alebo plynov, čo je kľúčové v systémoch, ktoré vyžadujú dynamickú kontrolu parametrov.

Systémy vykurovania a chladenia (HVAC)

• Regulácia teploty v miestnostiach: Umožňujú presné nastavenie teploty v jednotlivých zónach.

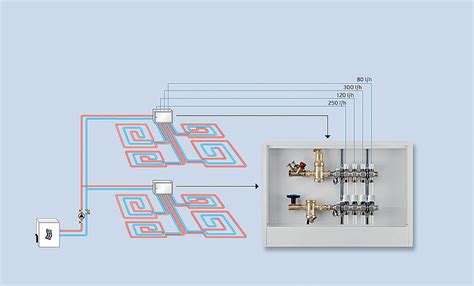

• Podlahové vykurovanie: Zabezpečujú rovnomerné a komfortné rozloženie tepla reguláciou teploty vody v okruhoch. Ventil s pohonom pre podlahové vykurovanie umožňuje reguláciu teploty v jednotlivých zónach podlahového kúrenia, čo zabezpečuje rovnomerné a komfortné rozloženie tepla v celom dome.
• Centrálne vykurovacie systémy: Riadenie prietoku vykurovacieho média, miešanie vody z prívodu a návratu na optimálnu teplotu. Miešací trojcestný ventil s pohonom sa môže tiež použiť v systémoch centrálneho vykurovania, kde mieša vodu prívodu s vodou návratu, aby sa predišlo nadmernému zahrievaniu radiátorov.
• Tepelné čerpadlá: Riadenie smeru prietoku vykurovacieho média medzi rôznymi okruhmi. Ventil s pohonom pre tepelnú čerpadlo môže byť použitý na riadenie smeru prietoku vykurovacieho média medzi rôznymi okruhmi, čím optimalizuje činnosť systému centrálneho vykurovania.

Trojcestný ventil s pohonom sa môže využiť v systémoch HVAC (vykurovanie, ventilácia a klimatizácia) na riadenie prietoku tepla a chladenia v komerčných budovách. Tieto ventily sú kľúčové v automatizačných systémoch, ktoré vyžadujú diaľkové a presné riadenie prietoku podľa aktuálnych potrieb používateľa.

Priemyselné aplikácie

• Kontrola prietoku kvapalín a plynov: V rôznych technologických procesoch, kde je potrebná dynamická kontrola parametrov.
• Miešacie čerpadlové skupiny: Používajú sa na miešanie médií. Obzvlášť dôležitú úlohu zohrávajú ventily s pohonmi v prípade čerpadlových skupín. V miešacích čerpadlových skupinách sa používa trojcestný ventil.
• Systémy s korozívnymi alebo špecifickými médiami: V závislosti od materiálového vyhotovenia ventilu.

Systémy teplej úžitkovej vody (TÚV)

• Ochrana proti obareniu: Miešajú horúcu a studenú vodu na bezpečnú výstupnú teplotu, najmä pri systémoch s vysokou teplotou v zásobníku (napr. na likvidáciu baktérií Legionella).
• Udržiavanie minimálnej teploty: Zabraňujú nízkoteplotnej korózii kotlov miešaním vody z návratu.

Výhody používania trojcestných ventilov s pohonom

Používanie trojcestných ventilov s pohonom prináša mnoho významných výhod v systémoch vykurovania a chladenia, čo ich robí populárnou voľbou v moderných inštaláciách. Vďaka automatizácii ich fungovania môžu používatelia očakávať zlepšenie efektívnosti a komfortu pri obsluhe systémov.

• Zvýšená efektivita a komfort: Vďaka presnej a automatizovanej regulácii.
• Úspora energie: Optimalizácia prevádzky systému vedie k zníženiu spotreby paliva.
• Dlhá životnosť systému: Predchádzanie extrémom a nežiaducim prevádzkovým stavom.
• Jednoduchá adaptácia: Schopnosť reagovať na meniace sa podmienky a požiadavky.
• Diaľkové ovládanie: Možnosť riadenia systému z ľubovoľného miesta.
• Presná regulácia prietoku.

Výber a inštalácia

Pri výbere trojcestného ventilu s pohonom je dôležité zohľadniť parametre, ktoré zabezpečia optimálnu činnosť v danej inštalácii:

• Veľkosť ventilu: Výber správnej veľkosti pripojovacích nátrubkov (napr. 1 palec alebo 5/4 palca) je kľúčový pre správny prietok a optimálnu činnosť v danej inštalácii. Priemer pripojovacích nátrubkov musí zodpovedať priemeru potrubia.
• Typ pohonu: Elektrický, pneumatický, hydraulický alebo termostatický, podľa požiadaviek systému.
• Prevádzkový tlak a teplotný rozsah: Ventil musí byť dimenzovaný na podmienky v systéme. Miešací trojcestný ventil s pohonom musí byť prispôsobený na prácu pri stanovenom tlaku, aby sa predišlo poškodeniam alebo netesnostiam v systéme.
• Materiál: Odolnosť voči korózii a médiu.
• Rozsah regulácie v °C: Pre termostatické a miešacie ventily.
• Počet okruhov a šírka pásma (prietok): Pre optimálne prispôsobenie výkonu systému.

Tipy pre inštaláciu

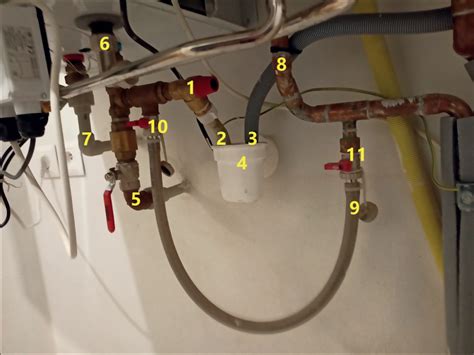

Inštalácia vyžaduje presné dodržiavanie hydraulickej schémy systému a pokynov výrobcu. Pripojenie trojcestného ventilu s pohonom vyžaduje presné vykonanie podľa hydraulickej schémy systému.

• Pripojenie portu A: Port A slúži na pripojenie prívodu média, ktoré sa má miešať alebo rozdeľovať.
• Pripojenie pohonu: Pohon musí byť pripojený k systému automatizácie, ktorý riadi jeho činnosť. V prípade ventilov s elektrickým pohonom je potrebné správne pripojiť napájacie a signálové káble podľa dokumentácie výrobcu.

Odporúča sa zveriť inštaláciu kvalifikovaným odborníkom. Pred ventilom by mal byť nainštalovaný hrubý filter na ochranu pred nečistotami a tlakomery na kontrolu prevádzkových parametrov.

Cena

Cena trojcestného ventilu s pohonom sa líši v závislosti od niekoľkých kľúčových faktorov. Trojcestný ventil s pohonom je komponent, ktorého cena závisí od typu pohonu a veľkosti ventilu.
