Ako správne naplánovať výšku podlahy pre podlahové vykurovanie

Predstavte si studené zimné ráno a ten úžasný pocit, keď aj napriek sychravému počasiu za oknom vaše bosé nohy zohrieva teplučká podlaha. Presne takýto pocit vám navodí správne vybraná podlaha na podlahové kúrenie. Podlahové kúrenie je systém, ktorý využíva teplo generované pod podlahovou vrstvou na ohrev interiéru.

Typy podlahového vykurovania

Existujú dva hlavné typy podlahového kúrenia: suché (elektrické) a mokré (pomocou vody).

Elektrické podlahové vykurovanie

Na kúrenie využíva elektrické káble, rohože alebo vykurovacie fólie. Ľahko sa inštalujú a nedvíhajú úroveň podlahy. Elektrické podlahové kúrenie si nevyžaduje veľké stavebné zásahy a býva preto obľúbené pri novostavbách aj rekonštrukciách. Hoci prevádzkové náklady budú v porovnaní s teplovodným kúrením vyššie, pri obstarávaní vás poteší nižšia cena. Ďalšou výhodou je rýchla a presná regulácia teploty: stačí zapnúť termostat a kúrite.

Teplovodné podlahové vykurovanie

Od suchého podlahového kúrenia sa líši spôsobom, akým generuje a distribuuje teplo. Vodné (alebo tiež teplovodné) podlahové kúrenie využíva potrubia, ktorými cirkuluje teplá voda. Jeho inštalácia je o niečo zložitejšia, pretože sa pri ňom pokladá viacero vrstiev a nivelačný poter schne aj niekoľko týždňov. Rátajte s vyššími obstarávacími nákladmi a komplikovanejšou inštaláciou, ktorej súčasťou je napríklad aj komín, prípojka plynu, alebo sklad paliva. Výhodou je nižšia cena oproti suchému podlahovému kúreniu a možnosť využiť tento typ kúrenia aj na schladenie - napr. v lete.

Kľúčové parametre pre efektívnosť podlahového vykurovania

Výkon kúrenia, pohodlie a efektívnosť podlahového kúrenia úzko súvisí vlastnosťami toho-ktorého materiálu, z akého je podlaha vyrobená. Dôležité sú predovšetkým tieto vlastnosti:

• Tepelná vodivosť: Predstavuje vlastnosť materiálu, ktorá udáva, ako dobre materiál vedie teplo. Vyjadruje sa koeficientom tepelnej vodivosti a meria sa v jednotkách W/m·K (watt na meter na kelvin). Vysoká tepelná vodivosť znamená, že materiál je schopný rýchlo a efektívne distribuovať teplo, a tým pádom rovnomerne a rýchlo zohriať miestnosť.
• Tepelný odpor: Udáva, ako dobre materiál bráni prechodu tepla. Ak si vyberiete materiál s nízkym tepelným odporom, teplo z kúrenia prejde ľahšie a rýchlejšie cez podlahu do miestnosti. To znamená, že dosiahnete príjemnú teplotu rýchlejšie a s menšou spotrebou energie.
• Hrúbka podlahy: Ovplyvňuje, ako rýchlo a účinne sa teplo prenáša z vykurovacieho systému do miestnosti. Hrubšie podlahy spomaľujú prenos tepla, čo môže viesť k vyššej spotrebe energie a dlhšiemu času, potrebnému na dosiahnutie požadovanej teploty. To je obzvlášť problematické, ak si narp. v zime potrebujete zakúriť rýchlo a nechcete na teplo v domácnosti čakať.

Voľba podlahovej krytiny pre podlahové vykurovanie

Dobrá správa: na podlahové kúrenie (UFH) si dnes môžete zvoliť väčšinu podláh, dostupných na trhu. Niektoré podlahy sú však z hľadiska tepelnej vodivosti na tom lepšie než iné.

Odporúčané materiály

• Keramika a kamenné dlaždice: Patria medzi najlepšie materiály na podlahové kúrenie. Oba typy podlahovej krytiny majú vysokú tepelnú vodivosť a nízky tepelný odpor. Teplo (ale aj chlad v lete) do miestnosti prenášajú efektívne, rovnomerne a rýchlo. Najvhodnejšia je keramická dlažba.
• Laminát a vinyl: Predstavujú praktické a moderné riešenia pre podlahové kúrenie. Oba materiály sú obľúbené pre svoju skvelú termálnu stabilitu a nižšie počiatočné náklady v porovnaní s inými materiálmi. Tieto materiály sú navrhnuté tak, aby efektívne pracovali s teplom generovaným podlahovým kúrením. Laminátová i vinylová podlaha by mali mať tepelný odpor nižší než 0,15 m²K/W. Odporúčame laminát s vysokou triedou odolnosti voči opotrebovaniu.

Drevené podlahy a parkety

Aj drevená podlaha a parkety môžu byť kompatibilné s podlahovým kúrením, ale je dôležité vybrať správne druhy dreva. Masívnu drevenú podlahu, hoci je veľmi atraktívna, neodporúčame. Zo všetkých materiálov má najvyšší tepelný odpor a je výborným izolantom, čo je presne opak toho, čo pri podlahovom kúrení potrebujete. Ak už veľmi túžite po drevenej podlahe a podlahovom kúrení, vyberte si tepelne upravené drevo alebo inžinierske drevo, ktoré sú špeciálne navrhnuté tak, aby lepšie odolávali zmenám vlhkosti a teploty. Tepelne upravené drevo je ošetrené vysokými teplotami, čo pomáha znižovať jeho vlhkosť a zlepšuje odolnosť voči teplotným výkyvom. Menej odborne, ak sa predstavy dreva neviete vzdať, odporúčame vám vybrať si dvojvrstvovú drevenú podlahu. Tento typ podlahy pozostáva z vrchnej vrstvy z ušľachtilého dreva a spodnej stabilizačnej vrstvy z preglejky alebo HDF (vysokohustotnej vláknitej dosky). Dvojvrstvové podlahy sú špeciálne navrhnuté tak, aby minimalizovali rozťažnosť a zmršťovanie dreva pri zmenách teploty, čo je pri podlahovom kúrení veľmi dôležité. Taktiež majú nižší tepelný odpor, čo zlepšuje účinnosť vykurovacieho systému. Nemali by byť hrubšie ako 10mm. Najlepší prestup tepla majú ak ich nalepíte.

Náš tip: Ak túžite po vzhľade dreva a teplom materiáli na dotyk, vhodnou alternatívou drevenej podlahy môžu byť aj vinylové dielce s imitáciou dreva.

Nevhodné podlahové krytiny

Najnevhodnejšou podlahovou krytinou na teplovodné podlahové kúrenie je koberec hrubší ako 10mm.

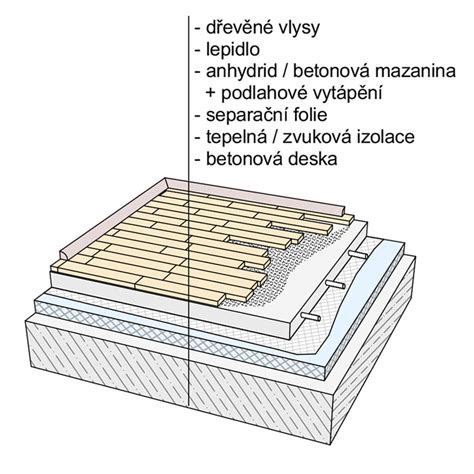

Skladba podlahy a jej výška

Pri rekonštrukciách nehnuteľností je podlahové vykurovanie často výzvou, najmä kvôli obmedzenej stavebnej výške. Dôležitým krokom je dopredu si naplánovať skladbu podlahy. Skladbu podlahy väčšinou určuje projektant - architekt, ktorý sa riadi najnovšími normami. Ak ešte nemáte krytinu vybratú, rezervujte si radšej 15mm pre nášľapnú vrstvu.

Tepelná izolácia

Približne 15 až 20 % celkových tepelných strát budovy súvisí s únikom tepla od podlahy. Inštalácia podlahovej izolácie znižuje celkové prevádzkové náklady za kúrenie. Od dátumu 1.1.2016 začala platiť nová norma STN 73 0540-2, kde sa zmenili hodnoty izolácie podlahy. Aktualizácia blogu: Hrúbky izolácie boli aktualizované podľa požiadaviek normy STN 73 0540-2 z odporúčaných na aktuálne normalizované (požadované) hodnoty podľa prílohy A. Tieto hodnoty budú v platnosti aj po roku 2020, pretože tzv. cieľová hodnota je v našom prípade zhodná s aktuálne normalizovanou. V ostatných podlažiach (podlažia nad vykurovanými priestormi) vypadne hydroizolačná vrstva, oddeľovacia fólia a doplnková izolácia EPS100S.

Izolácia podlažia so stykom so zeminou

V minulosti stačilo izolovať 50mm EPS 100 S na podlaží so stykom so zeminou, teraz je už potrebné 100mm EPS100S. Pokiaľ sa bavíme o spodnom podlaží nad zeminou, platí preň od 1.1.2021 hodnota tepelného odporu 2,50 W/m2.K. Použijeme teda 30mm systémovú dosku a podložíme ešte 70mm prídavnej izolácie. Ako sme vysvetlili hneď na začiatku, je dobré si rozdeliť tepelnú izoláciu na viac vrstiev. Prvá vrstva v hrúbke 40-50mm, ktorá dorovná výšku rozvodov inštalácii na zemi ako je napríklad kanalizácia. Druhá vrstva izolácie už previaže prvú vrstvu a tým dostanete rovný povrch.

Betónová doska (deka) so stykom so zeminou musí byť riadne zaizolovaná hydroizolačne. Môže sa použiť hydroizolácia použitím asfaltových pásov, alebo tekutá hydroizolácia, ktorá sa natiera. Zistilo sa, že asfaltové pásy obsahujú alkoholy, ktoré rozožerú polystyrén EPS100S. Preto je ich nevyhnutné oddeliť oddeľovacou fóliou PE s minimálnou hrúbkou 0,1mm. Na prízemí kladieme polystyrén na hydroizoláciu. Tá je zo živičného materiálu a neodporúča sa priamy styk týchto dvoch materiálov, pretože časom môže dôjsť k znehodnoteniu polystyrénu. Oddeľte ich určite fóliou.

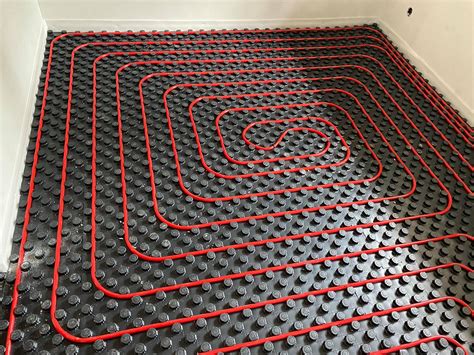

Systémové dosky pre podlahové kúrenie

Výrobcovia vyrábajú systémové dosky štandardne v hrúbke 30mm, čo nie je náhoda. Hrúbka 30mm má tepelný odpor, ktorý zodpovedá minimálnej normovej hodnote 0,75 W/m2.K medzi vykurovanými priestormi, zabezpečí smer tepelného toku podlahového kúrenia smerom nahor. Pri použití polystyrénu EPS-T s útlmom kročajového hluku, pri hrúbke 30mm je zabezpečený útlm požadovaných 28dB. Existuje niekoľko druhov systémových dosiek, z hľadiska funkčnosti a typu montáže ich delíme na systémové dosky s výstupkami a tzv. systémové dosky tacker. Kým pri prvej je vykurovacia trubka vtláčaná priamo medzi výstupky, pri druhom type je doska rovná a prichytávame rúrku príchytkami. Z hľadiska materiálu ich najčastejšie delíme na dosky z materiálu EPS bez kročajovej izolácie a EPS-T s kročajovou izoláciou.

Pokiaľ nechceme systémovú dosku vôbec použiť, je potrebné akceptovať tieto minimálne hrúbky 30 resp. 100mm a nahradiť ich stavebným polystyrénom EPS určeným pre podlahové systémy, tzn. odolávajúcim zaťaženie minimálne 100kPa. Takýto polystyrén sa označuje EPS100 (tvrdený styrodur označujeme XPS a zväčša odoláva zaťaženiu 300kPa a viac).

Umiestnenie inštalácií v izolácii

Nezabudnite, že v podlahovej izolácii sa vedú potrubia kúrenia, vody, kanalizácie, elektrické rozvody a ostatné inštalácie. Práve do tejto vrstvy prídavnej izolácie ukladáme i ďalšie inštalačné rozvody od vodoinštalácií, rozvodov kúrenia k rozdeľovačom až po kanalizáciu. Hlavne odpadové rúry vzhľadom na svoju hrúbku bývajú častokrát problém, preto s nimi treba od začiatku rátať a určiť hrúbku vrstvy prídavnej izolácie takú, aby prekryli aj najvrchnejšiu časť inštalácií. Netreba tiež zabúdať na prípadné križovanie rúrok, resp. častý prípad križovania vodovodu a elektroinštalácií. Samotné inštalácie je pritom potrebné uložiť čo najúspornejšie.

Roznášacia vrstva - Poter

K samotnej vykurovacej sústave treba pripočítať hrúbku poteru. Dôležitým parametrom je vzdialenosť jednotlivých trubiek teplovodného vykurovania. Odporúčame vybrať poter s čo najnižšími izolačnými vlastnosťami. Čím nižší tepelný odpor podlahy, tým účelnejšie podlahové kúrenie. Zásadné kritérium je aj dostatočná tepelná vodivosť. Dbajte na to, aby hrúbka poteru nad podlahovým vykurovaním nebola príliš veľká, pretože môže spôsobiť fázové posuny a horšie tepelnovodivé vlastnosti podlahy. Pokládka na podlahové kúrenie tak, aby bez problémov fungovalo je komplikované. Dodržanie správnej hrúbky poteru je základ.

Cementový poter

Betónový poter, tiež nazývaný cementový poter, je typ tekutého poteru, ktorým sa zaleje podlahové vykurovanie mazaninou s vyššou tepelnou vodivosťou. Vyššia tepelná vodivosť tak dokonale podporí rovnomerné rozmiestnenie tepla po podlahe. Je to ľahko dostupný a pomerne lacný materiál na krytie podláh. Nevýhoda cementového poteru spočíva práve v jeho hrúbke. Tradičný betónový poter je pevný a najhrubší zo všetkých typov poterov. Po nanesení je nerovný a je nutné ho vyrovnať brúsením alebo dodatočným nanesením samonivelizačnej stierky. Minimálna hrúbka cementového poteru je 4,5 cm. Odporúčaná hrúbka cementového poteru je 7 cm. Pre cementový poter je podľa normy hrúbka minimálne 65mm vrátane uloženej vykurovacej rúrky. V zásade platí, že prekrytie trubky by malo byť aspoň 45mm, čiže napr. pri použití systémovej dosky s výstupkami sú do hrúbky 65mm zarátané už aj samotné výstupky s uloženou rúrkou. Doba schnutia betónového poteru je okolo 5 týždňov. Po 24 hodinách od použitia je možné po ňom prejsť. Pri vysychaní poteru prichádza k tvoreniu trhlín, preto sa musí udržiavať neustále vlhký. Dôvodom je nerovnomerné vyschýnanie, kde sa horné vrstvy poteru zmršťujú pričom spodné ostávajú vlhké. Povrch preto musí byť vlhčený po dobu 4-7 dní.

Anhydritový poter

Poter, ktorý na podlahovom kúrení funguje najlepšie je liaty anhydritový poter. Je veľmi obľúbený najmä vďaka samonivelačnej funkcii, ktorá vytvorí rovný povrch priamo po nanesení. Jedinou nevýhodou je cena, pretože je vyššia v porovnaní s inými potermi. Tento typ liateho poteru si vyžaduje nižšiu vrstvu. Minimálna hrúbka poteru je 3,5 cm. Odporúčaná hrúbka poteru je 5,5 cm. Pre anhydrit je minimálna hrúbka 45mm. Anhydritový poter má rýchlejší nábeh a je vhodný na zónovú reguláciu podlahového kúrenia. Anhydrid nám umožní rýchlejší nábeh podlahovky (to má význam hlavne vtedy, keď riešime aj zónovú reguláciu v každej miestnosti), má lepšiu elasticitu a menšie nároky na konštrukčnú výšku. Anhydrid schne cca 3 - 6 týždňov. Doba schnutia záleží od hrúbky poteru, teplotných podmienok a intenzity vetrania. Prejsť sa po ňom môžete už po 2 dňoch. Anhydritový poter môžete použiť do obytných priestorov a administratívnych budov.

Porovnanie poterov

Základné rozdiely medzi klasickým cementovým poterom a anhydritovou zmesou sú hlavne v prestupe tepla, v elasticite a v cene. Pokiaľ už teraz viete, že nemáte dostatočnú konštrukčnú výšku na plnohodnotnú skladbu podlahového kúrenia, je možné cementový poter zameniť za anhydritový. Pri týchto poteroch platí, že minimálne krytie by malo byť aspoň 35mm, vzhľadom na množstvo výrobných procesov však odporúčame celkovú hrúbku prekonzultovať priamo s dodávateľom anhydritových poterov.

Celková minimálna výška podlahy pre podlahové kúrenie

Keď si zrátame minimálne hrúbky vrstiev podlahovej krytiny 15mm + poter 65mm + systémová doska 30mm, dostaneme výslednú hrúbku 110mm, čo je vlastne minimálna výška podlahy pre podlahové kúrenie medzi vykurovanými priestormi. Na prízemí k tomu musíme pridať min. 70 mm prídavnej izolácie.

Inštalácia a príprava podkladu

Mať nohy v teple bez toho, aby ste ich mali navlečené do hrubých ponožiek a papúč - to vám umožní snáď len podlahové kúrenie. Aby bola pokládka na podlahové kúrenie úspešná, nezanedbajte prípravu na samotnú inštaláciu. Špecifiká spodnej konštrukcie sú pri pokládke podlahového kúrenia zásadné. Podklad na inštaláciu podlahového vykurovania musí byť vyrovnaný, očistený a vysušený. Navyše musí spĺňať rovinnosť, a to v tolerancii, ktorú udávajú konkrétne normy (pri bežných podlahách v bytovej výstavbe je maximálna odchýlka miestnej rovinnosti 2 mm na 2 m).

Hneď ako máte povrch takto pripravený, položíte naň nepriepustnú fóliu, nasleduje polystyrén, a potom ukladáte vrstvu fólie s kotevnou sieťou na upevnenie rúrok. Potom nasleduje pokládka izolačného materiálu, ani tu nezabúdajte na hrany na stene. Po klasickej izolácii nasleduje tá reflexná, k nej sa najčastejšie používa hliníková fólia. Dilatačný pás inštalujte po celom obvode každej miestnosti s podlahovým teplovodným kúrením. Ten totiž zabraňuje praskaniu a poškodzovaniu poterovej dosky v čase, keď je podlahové kúrenie zapnuté.

Dokým budete objednávať polystyrén na vašu stavbu, dajte si premerať výšky laserovým nivelačným meradlom a vyznačiť body vašej nuly. Čo projektant nakreslí nemusí sedieť reálne na stavbe. Odporúčame nechať rezervu aspoň 10mm.

Skúška funkčnosti a vlhkosti

Po inštalácii musíte vykonať vykurovaciu skúšku podlahy. Je to de facto test fungovania celého vykurovacieho systému. Vďaka tejto skúške zistíte, či sa podlaha zahreje všade tam, kde chcete, a na správnu teplotu. Celý tento proces testovania trvá niekoľko dní a vykonáva sa mesiac pred pokládkou podlahovej krytiny. Vlhkosť cementového poteru nesmie pred inštaláciou samotnej podlahy prekročiť 1,64 % CM. Pri inštalácii na podlahové kúrenie musí byť vykurovací systém vypnutý 48 hodín pred a 48 hodín po inštalácii vinylových dielcov. Podlahovú krytinu nemusíte pred samotnou inštaláciou na podlahové kúrenie nijako špeciálne ošetriť. Dôležitý je však výber konkrétnej podlahy tak, aby zvládala nároky na podlahové kúrenie.

Nízkoprofilové riešenia podlahového vykurovania

Pri rekonštrukciách je často potrebné siahnuť po riešeniach, ktoré minimalizujú výšku podlahy.

Elektrické vykurovacie fólie a rohože

Hrúbka systému s vykurovacími fóliami TRIVOLT EVO pod poter je 2 mm. Keďže vykurovacia fólia vytvára teplo v mieste ohrevu, čím sa predchádza tepelným stratám pri prenose energie a vzniku studených miest, ktoré spôsobujú plesne. V mokrom procese môžete priamo pod dlažbu inštalovať vykurovacie rohože s hrúbkou 5 mm, ktoré sa zatierajú do flexibilného lepidla. Teplovodné podlahové vykurovanie sa inštaluje v suchom procese len výnimočne. Pri tomto type inštalácie je ideálnym riešením vykurovacia infra fólia TRIVOLT ONE alebo TRIVOLT EVO. Môžete ju použiť pod rôzne druhy plávajúcich podláh ako laminát, SPC, kompozit či vinyl. Pri inštalácii pod plávajúcu podlahu zaberie vykurovací systém 7 mm. Inštalácia je rýchla a jednoduchá. Šikovní domáci majstri ju zvládnu urobiť aj sami svojpomocne, pričom pripojenie vykurovacej fólie do obvodu môže vykonať iba autorizovaný elektrikár s vyhláškou. Elektrické podlahové vykurovanie fóliou sa vyznačuje úspornosťou, bezúdržbovosťou a bezporuchovosťou. Rýchlo a jednoducho sa inštaluje. Celý vykurovací systém sa navyše vyznačuje nízkou stavebnou výškou. Keďže vykurovanie neprodukuje CO2, patrí k ekologickým typom kúrenia. Každého určite potešia tiež nízke realizačné náklady na celý vykurovací systém, ktoré sú o o 60-70 % lacnejšie ako pri iných typoch teplovodného podlahového vykurovania. Tento systém vykurovania sa používa v Japonsku, v Kórei i v severských krajinách už desiatky rokov.

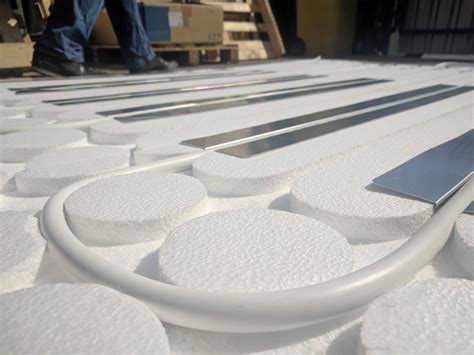

Systémy so sadrovláknitými doskami

V tomto prípade sa na systémové dosky s podlahovými rúrkami ukladajú sadrovláknité dosky lepené v spojoch. Toto riešenie taktiež prispieva k zníženiu celkovej stavebnej výšky podlahy.

Profesionálna pomoc a poradenstvo

Položenie podkladu aj celej podlahy s podlahovým kúrením vyžaduje odbornú znalosť a následné opravy sú často veľmi nákladné a komplikované, odporúčame poradiť sa s odborníkmi. Ak hľadáte skutočne profesionálne služby, ste u nás na správnom mieste. Na základe dlhoročných skúseností ponúkame komplexné riešenie dodávky aj montáže podlahového kúrenia. Ak ste nenašli potrebné informácie pre vašu realizáciu skladby podlahy, tak nás kontaktujte a my vám radi poradíme. Tešíme sa na vaše komentované príspevky a diskusie. Otázka kúrenia v dome je jednou z kľúčových otázok, ktoré si treba položiť.

Hľadáte univerzálne a kvalitné podlahové kúrenie, na ktoré sa dá spoľahnúť? Podlahové kúrenie našej privátnej značky TECHNOLINE je kompatibilné so všetkými typmi podlahových krytín, vrátane tých najnáročnejších, ako sú drevené podlahy. Ide o teplovodné podlahové vykurovanie nemeckej kvality od výrobcu HakaGerodur, ktoré je výbornou voľbou, či už riešite vykurovanie pre novostavbu alebo rekonštrukciu. Či už preferujete klasickú eleganciu dreva, moderný vzhľad vinylu alebo nadčasovú praktickosť dlaždíc, každá z možností môže byť tou správnou voľbou. Ak hľadáte spoľahlivé riešenie, ktoré skvele zapadne do vášho interiéru, a zároveň vám umožní maximálne využívať výhody podlahového kúrenia, navštívte našich odborníkov v pobočkách WOODCOTE. Radi vám pomôžeme s výberom podlahy aj podlahového kúrenia a zodpovieme všetky vaše otázky. V predajných miestach partnerov SOAS nájdete široký sortiment stavebného materiálu.
