Termostaty a Ventily pre Podlahové Vykurovanie: Kľúč k Pohodliu a Úsporám

Podlahové kúrenie vám prinesie do domácnosti skutočnú tepelnú pohodu a mnohokrát aj finančné úspory, pokiaľ však k vykurovacej sústave zvolíte tú správnu regulačnú techniku. Podlahové vykurovanie prináša v porovnaní s radiátormi hneď niekoľko výhod. Miestnosť je vykurovaná rovnomerne a podlahy sú príjemne teplé. Subjektívny pocit tepla vnímame najmä od chodidiel, takže práve teplá podlaha prináša najvyšší komfort. To súvisí s ďalším benefitom - s podlahovým kúrením stačí kúriť na nižšiu teplotu.

Úloha Termostatov v Podlahovom Vykurovaní

Termostaty pre podlahové kúrenie zabezpečujú presnú reguláciu teploty, vyšší komfort a úsporu energie. Termostat pre podlahové vykurovanie vám pomôže strážiť a regulovať ideálnu teplotu podlahového vykurovania vo dne aj v noci. Termostat reguluje teplotu v miestnosti pomocou snímača teploty vzduchu alebo podlahy. Poskytujú presnú reguláciu teploty podlahy a môžu byť programovateľné, čo umožňuje nastaviť rôzne teplotné profily pre jednotlivé dni alebo denné doby. To pomáha optimalizovať energetickú spotrebu a zvyšovať komfort bývania.

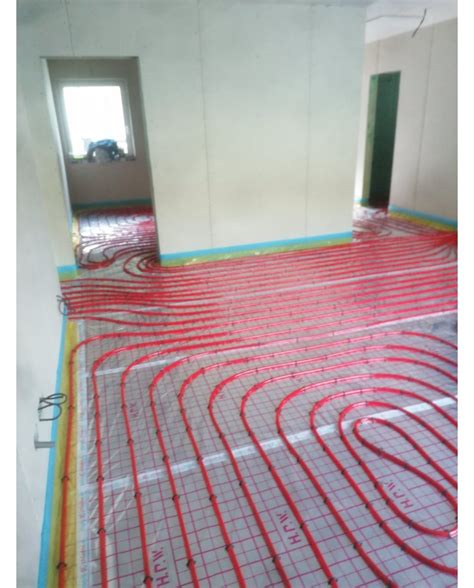

Podlahové Vykurovanie vs. Radiátory: Rozdiely v Regulácii

Nevýhodou pre niekoho môže byť sťažená regulácia, keďže podlahové kúrenie potrebuje viac času na vykúrenie miestnosti a naakumulovanú teplotu udržuje po vypnutí dlhšiu dobu. Podlahové kúrenie na rozdiel od radiátorov nemá klasické termostatické hlavice.

Regulácia Radiátorov

Radiátory počas vykurovacej sezóny nemusia nutne bežať na plný výkon celý deň. Aby sme ušetrili tepelnú energiu, inštalujeme ventily a termostatické hlavice. Termostatický ventil radiátora pozostáva z ventilu a termostatickej hlavice. V závislosti od typu radiátora je ventil buď namontovaný na prívodnom potrubí, alebo je do neho zabudovaný. Regulácia v termostatickom ventile prebieha pod vplyvom zmien v objeme látky plniacej elastické vlnovce vo vnútri termostatickej hlavice. To znamená, že keď teplota v miestnosti stúpa, látka sa rozpína a vytvára tlak na vratnú pružinu. To spôsobí zatvorenie ventilu, čím sa zníži množstvo horúcej vody prúdiacej do radiátorov. Naopak, keď teplota v miestnosti klesne pod nastavenú teplotu, látka sa zmenší, čo spôsobí zvýšený prietok vody do radiátorov.

Pri výbere termostatického ventilu spočíva jeho úprava podľa konštrukčného prietoku v danej časti inštalácie. Ponuka výrobcov obsahuje ventily, ktoré podporujú rôzne rozsahy prietokov, a to pre menšie aj väčšie radiátory. Pri výbere správnej sady dávajte pozor na spôsob pripojenia k radiátoru (napájaný zboku, zospodu). Niektoré radiátory môžu mať vstavaný termostatický ventil, preto si zákazník bude musieť dokúpiť hlavicu. Pri výbere správneho dbajte na rozmery vlákna, ktoré by malo byť rovnaké ako vnútorný závit hlavice a počet dostupných nastavení. Rozsah nastavenia väčšiny hlavíc je v rozmedzí 6-28 stupňov C.

Možnosti Regulácie Podlahového Kúrenia

Možnosti regulácie podlahového kúrenia sú v zásade iba dve:

• Termostat pre podlahové vykurovanie: Ide o vôbec najčastejší spôsob regulácie podlahového kúrenia, ktorý so sebou nesie najvyšší komfort aj efektivitu pre užívateľa. Termostat pre podlahové vykurovanie komunikuje s rozdeľovačom, ktorý ovláda vykurovacie okruhy. Senzory termostatu neustále merajú teplotu v miestnosti alebo miestnostiach. Na základe vami zvolenej požadovanej teploty potom termostat otvára a zatvára ventily rozdeľovača podlahového kúrenia. Vďaka tomu nemusíte podlahové vykurovanie nijako manuálne nastavovať ani regulovať - všetko prebieha úplne automaticky a maximálne efektívne.
• Ekvitermný regulátor: Reguluje teplotu v miestnosti na základe vonkajšej teploty a tzv. ekvitermnej krivky. Ekvitermná krivka je vzorec, ktorý udáva vzťah medzi vonkajšou a vnútornou teplotou a teplotou vykurovacej vody. Samotný ekvitermný regulátor teda nezohľadňuje meniace sa potreby užívateľov a funguje staticky, v domácnostiach je preto vhodné ho kombinovať s termostatom.

Podlahové vykurovanie môže byť teplovodné alebo elektrické a môže využívať rôzne zdroje tepla - kotly na plyn, elektrinu alebo tuhé palivá, fotovoltaiku, solárny ohrev vody alebo tepelné čerpadlo.

Typy Termostatov pre Podlahové Vykurovanie

Výber termostatu závisí od vašich požiadaviek. V ponuke sú rôzne termostaty, od manuálnych až po digitálne a inteligentné riešenia.

Manuálne a Digitálne Termostaty

• Manuálne termostaty: Sú najbežnejšie používané, najjednoduchšie a zvládne ich ovládať aj menej technicky zdatná osoba. Sú ideálne pre tých, ktorí preferujú priamu kontrolu.
• Digitálne termostaty: Majú už aj rôzne režimy a časovania. Príkladom je elektronický LCD termostat Varimatic pre podlahové vykurovanie, ktorý ponúka trvalé zobrazenie aktuálnej teploty v miestnosti, 3 prevádzkové režimy a je vhodný pre podlahové vykurovanie a chladenie. LCD termostat SCHÜTZ 24 V je digitálny termostat k regulácii priestorovej teploty podlahových systémov vykurovania, často určený pre zbernicu VARIMATIC BUS/FUNK BUS. Tieto termostaty môžu zobrazovať izbovú teplotu, systémový čas a prevádzkový stav, pričom sú dostupné aj verzie s bezdrôtovou technológiou 868-MHz.

Programovateľné a Smart Termostaty

Programovateľné dotykové termostaty sú vhodné pre elektrické podlahové a stropné sálavé vykurovanie. Ponúkajú veľké množstvo vlastností pri jednoduchom rozhraní dotykového displeja, čo umožňuje jednoduché a prehľadné nastavenie požadovaných funkcií pre optimalizáciu komfortu vykurovania a minimalizácie prevádzkových nákladov. Moderné modely termostatov pre podlahové vykurovanie ponúkajú pokročilé funkcie, ako je PWM modulácia, ktorá zaisťuje jemnejšiu reguláciu teploty a tým aj úsporu energie.

WiFi Termostaty predstavujú veľmi jednoduché riešenie na ovládanie vykurovania, keď sa vyžaduje vzdialený prístup cez internet. WiFi termostat si viete spárovať s mobilným telefónom a pomocou jednoduchého nastavenia časových programov viete ušetriť energiu. Medzi takéto typy patria napríklad Wifi izbový termostat W3EG, W3EGblack, W3, W3black, W3EGFrame, W3FrameBlack, WB, alebo izbový Wifi internetový termostat s farebným dotykovým displejom. Tieto termostaty sú často určené pre elektrické podlahové kúrenie, vodné podlahové kúrenie, vykurovacie rohože, elektrické vykurovanie a infrapanely (do 16A). Niektoré modely, ako napríklad TFT WiFi RF termostat, sú vybavené integrovaným Wi-Fi a RF modulom na pripojenie k domácej sieti a diaľkové ovládanie cez aplikáciu pre iOS/Android, pričom pomocou RF modulu sa pripájajú k prijímačom bez potreby novej kabeláže.

Príklady pokročilých termostatov zahŕňajú:

• Termostaty Salus Controls: Modely HTRP-RF a HTRS-RF sú digitálne bezdrôtové termostaty s LCD displejom a dotykovými tlačidlami, ktoré možno ovládať cez internet (online režim) s internetovou bránou UGE600 a aplikáciou SALUS Smart Home. Tieto termostaty môžu spolupracovať s inými zariadeniami zo série iT600.
• Kombinované digitálne termostaty: S PWM a možnosťou prevádzkového režimu teploty priestoru/podlahy + priestoru/len podlahy.
• Termostat FIT 3U: Kombinuje v sebe 3 termostaty v jednom tele: priestorový termostat, termostat pre reguláciu teploty podlahy a priestorový termostat s limitom teploty podlahy.
• Inteligentný termostat Meross MTS200BHK: Určený pre vykurovacie systémy s kotlom a vodného podlahového vykurovania, umožňuje ovládať a spravovať teplotu vyhrievaných podláh.

Prehľad vybraných typov termostatov

Pre lepšiu orientáciu prinášame prehľad rôznych typov termostatov a ich kľúčových vlastností:

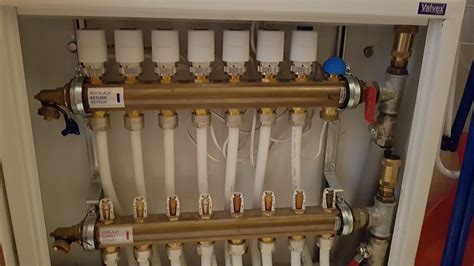

Zónová Regulácia a Viacmiestnostné Nastavenie

Pri elektrickom podlahovom vykurovaní je zvyčajne termostat v každej miestnosti, čím získate možnosť regulovať si teploty v každej izbe zvlášť. Prinesie to úsporu energie, vyšší komfort ako aj šetrenie nákladov. Najčastejšie sa rieši otázka, či je potrebné dať do každej obytnej miestnosti priestorový termostat. Stretávame sa s názorom, že postačuje hlavný priestorový regulátor v referenčnej miestnosti, ktorý ovláda čerpadlo na zdroji tepla. Avšak, podľa skúseností mnohých z nás, ľudia majú inú tepelnú pohodu a potrebujú inú teplotu v každej miestnosti - niekomu je zima a niekomu zase teplo. Je veľmi komfortné si jednoducho regulovať teplotu v každej miestnosti osobitne.

Napríklad, keď začnete variť, je zbytočné, aby podlahové kúrenie bolo zapnuté v kuchyni, alebo keď idete spať, môžete si vypnúť/znížiť podlahové kúrenie len vo vašej spálni. Často sa stretávame s problémom, že hlavný regulátor je umiestnený v miestnosti obývačka/kuchyňa a keď sa začne variť, dosiahne sa teplota dôsledkom tepla od varenia a termostat vypína zdroj tepla. Cieľom správneho nastavenia termostatu sú najmä úspory energií pri zachovaní tepelného komfortu. Najefektívnejšie typy termostatov sú preto tie, ktoré ponúkajú možnosť zónového aj časového nastavenia.

Tepelná Zotrvačnosť a Programovanie

Jedinou nevýhodou regulovania podlahového kúrenia je dlhšia doba nábehu, ktorá však nie je tak dlhá, ako sa niekedy na internete uvádza. Určite nepočítajte s tým, že si znížite teplotu o 5 stupňov a za 5 minút ju máte v miestnosti. V podlahe je naakumulované teplo, ktoré určitú dobu stále sála teplo do priestoru. V porovnaní s radiátormi je potrebné pri nastavovaní termostatu pre podlahové vykurovanie zohľadniť dôležitý faktor - veľkú tepelnú zotrvačnosť. To znamená, že pri podlahovom vykurovaní trvá dlhšiu dobu, než sa miestnosť vykúri, ale zároveň naakumulované teplo vydrží tiež dlhšie. Kúrenie tak nemožno rýchlo zapojiť ani odpojiť. Pri nastavovaní časového režimu podlahového vykurovania zohľadníte tento fakt jednoducho tak, že sa vyhnete veľkým teplotným skokom a uprednostníte stabilnejšiu teplotu po celý deň. V čase vašej neprítomnosti preto neznižujte teplotu o viac ako 3 °C, čo je odporúčané zníženie v prípade radiátorov. To však neznamená, že by podlahové kúrenie bolo energeticky náročnejšie ako radiátory. Ako sme už spomenuli v úvode, sálavé teplo od podlahy prináša vyšší tepelný komfort, takže budete prirodzene kúriť na nižšiu teplotu.

Periférne Zariadenia a Komponenty Systému

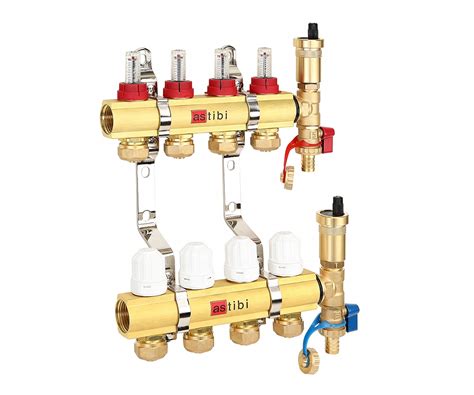

Rozdeľovače a Termopohony

Termostat pre podlahové vykurovanie komunikuje s rozdeľovačom, ktorý ovláda vykurovacie okruhy. Otvára a zatvára ventil na spiatočke podlahového kúrenia, ktorý je v stave bez prúdu zatvorený. Podlahové vykurovacie systémy majú tendenciu k takzvanému prekúreniu, to znamená, že v miestnosti sa vykuruje aj po dosiahnutí požadovanej teploty. Nepretržitým porovnávaním požadovanej a aktuálnej teploty sa dĺžka otvárania termoelektrických pohonov upraví tak, že teplota nikdy neprekročí alebo neklesne pod nastavenú teplotu.

Riešením pre získanie účinnej kontroly okruhov podlahového vykurovania sú automatické regulačné pohony (ABA). Pohony ABA neustále merajú ΔT pomocou dvoch teplotných senzorov a nepatrne upravujú polohu ventilov zatvorením alebo otvorením. Týmto spôsobom udržujú konštantnú teplotu ΔT na 7°C (medzi prietokom a spiatočkou).

Centrálne Svorkovnice a Moduly

Centrálne svorkovnice zaisťujú komfortné a spoľahlivé ovládanie podlahového vykurovania a umožňujú jednoduché a rýchle pripojenie termostatov. Centrálna svorkovnica, ako napríklad KL08RF alebo KL08NSB, je vybavená prídavným modulom k ovládaniu kotla a čerpadla a je špeciálne navrhnutá pre prevádzku s termoelektrickými pohonmi typu NC a NO. Svorkovnica tiež obsahuje prídavné výstupy pre pripojenie ovládania TÚV, čerpadla ÚK a tiež kotla.

Pripojovacia základňa pre maximálne 6 priestorových regulátorov Variomatic a 14 termopohonov Variomatic sa dá modulárne rozšíriť. Ponúka jednoduché zverné zásuvné kontakty a prevádzku s útlmom teploty pre dve oddelené vykurovacie zóny s časovým modulom. Komfortná zbernica sa jednoducho nasúva na lištu DIN, ktorá je už osadená v skrinkách od nemeckého výrobcu Schutz, čo eliminuje potrebu vŕtania dier do skrinky a zdržiavanie sa s upevnením zbernice.

Modul ovládania čerpadla PL06 a modul ovládania kotla a čerpadla SALUS PL07 sú ideálnym rozšírením k centrálnej svorkovnici SALUS KL06, vďaka ktorým sa dá individuálne kontrolovať chod kotla a čerpadla. CO10RF je nevyhnutnou súčasťou k vytvoreniu akejkoľvek siete termostatov ZigBee v systéme iT600RF, ak sa jedná o systém bez možnosti ovládania cez internet. Úlohou CO10RF je zaistenie správnej komunikácie všetkých zariadení série iT600RF. Ak sa vo vašej sieti ZigBee iT600RF nachádza viac ako 32 zariadení s napájaním na batérie, je nutné dokúpenie predlžovača RE10RF. Predlžovač RE10RF môže byť tiež pomocný, keď vzdialenosť medzi jednotlivými termostatmi je príliš veľká.

Bezpečnostné Prvky

V určitých prípadoch je navyše potrebné na kúrenie nainštalovať aj havarijný termostat alebo ventil, ktorý reguluje teplotu vykurovacej vody, resp. ktorý zabráni tomu, aby do podlahového kúrenia prúdila voda s teplotou vyššou ako 40 °C.

Inštalácia a Odborné Poradenstvo

Výber termostatu vždy konzultujte s odborníkmi, ktorí vám odporučia najvhodnejší model s ohľadom na typ podlahového kúrenia, počet miestností v dome a vaše preferencie. Okrem samotného termostatu (teda riadiacej jednotky) je potrebné zvoliť aj optimálny počet teplotných senzorov a ďalšie doplnkové príslušenstvo. Termostat je neoddeliteľnou súčasťou zložitého systému podlahového vykurovania, preto v žiadnom prípade neodporúčame jeho inštaláciu svojpomocne. Termostat by mal inštalovať kúrenár, ktorý projektoval a inštaloval vaše podlahové kúrenie alebo kúrenár, ktorý je na danú inštaláciu riadne vyškolený výrobcom daného inteligentného vykurovania. Termostat vrátane teplotných senzorov a termopohonov je potrebné odborne pripojiť k rozdeľovaču podlahového kúrenia.

Trh s Termostatmi pre Podlahové Vykurovanie

Na trhu nájdete širokú ponuku termostatov pre podlahové vykurovanie od rôznych výrobcov. Porovnať si môžete desiatky ponúk v rôznych cenových hladinách. K dispozícii sú produkty skladom pripravené na odoslanie a množstvo overených recenzií od skutočných zákazníkov, ktoré vám pomôžu pri výbere. Pri hľadaní osvedčenej kvality môžete vyberať z najlepšie hodnotených produktov s minimálne 95 % pozitívnych recenzií.
