Požiadavky na podlahy v podzemných garážach a typy povrchových úprav

Správne navrhnuté a nainštalované odvodňovacie systémy sú neodmysliteľnou súčasťou každej modernej podzemnej garáže. Ich primárnou funkciou je zabezpečiť bezpečné a hygienické prostredie, zabrániť poškodeniu stavebných konštrukcií a predĺžiť životnosť celej garáže. Vzhľadom na špecifické podmienky, ako je prítomnosť vlhkosti z vozidiel, namrznutého snehu, ale aj možného úniku prevádzkových kvapalín, je výber a implementácia vhodného odvodňovacieho riešenia kľúčová.

Preč sú časy, kedy podlaha v garáži bola len z čistého betónu. Tie dnešné okrem vizuálneho dojmu by mali byť tiež založené na kvalite, protišmykovosti a ich úžitková doba by mala byť čo najdlhšie. Výber vhodnej podlahy do garáže nie je len o estetike. Garážová podlaha musí zvládať vysoké bodové zaťaženie, nesmie jej prekážať olej, chemikálie, benzín, piesok, sneh, soľ, a zároveň by mala byť jednoduchá na údržbu a rýchlu pokládku.

Legislatívne a normatívne požiadavky na podlahy

Základným rámcom pre navrhovanie a realizáciu odvodňovacích systémov v budovách, vrátane podzemných garáží, sú príslušné slovenské zákony a technické normy. Pre podlahy garáží platia rovnaké základné požiadavky ako na iné konštrukcie. Pri navrhovaní hromadných garáží platí STN 736058: 1987 (Hromadné garáže. Základné ustanovenia).

Spádovanie a odvodnenie

Podľa Zákona č. 532/2002 Z., konkrétne Vyhlášky č. 532/2002 Z. § 36 ods. 5, platí, že v miestnostiach a priestoroch s mokrým čistením podlahy, alebo tam, kde zariaďovací predmet nie je napojený na vnútornú kanalizáciu, musí byť v podlahe osadený kanalizačný vpust. Toto ustanovenie zdôrazňuje potrebu zabezpečiť odtok vody v miestach, kde dochádza k jej zvýšenému výskytu a nie je predpoklad priameho napojenia na kanalizačnú sieť.

Zákon č. 201/2022 Z. o hromadných garážach prináša špecifické požiadavky týkajúce sa podláh. Článok 39 stanovuje, že podlahy v garážach musia mať spád najmenej 0,5%. Tento spád je nevyhnutný na efektívne odvádzanie vody z mokrých vozidiel alebo namrznutého snehu smerom k odvodňovacím prvkom. Okrem toho musia byť podlahy vybavené podlahovými vpustami, ktoré slúžia na zber a odtok tejto vody. V súlade s požiadavkami normy treba podlahy garáží navrhovať s minimálnym spádom 0,5 % a s podlahovými vpustami na odtok vody z mokrých vozidiel alebo namrznutého snehu.

Článok 62 toho istého zákona doplňuje, že pre odvodnenie garáže musí byť kanalizácia prítomná len v priestoroch s výtokmi vnútorného vodovodu a podlahovými vpustmi. To znamená, že odvodňovací systém je primárne navrhnutý na zber a odvod vody z týchto konkrétnych miest. Kanalizácia na odvodnenie garáže sa musí v súlade s STN 73 6760: 2009 (Kanalizácia v budovách) nachádzať len v priestoroch, kde sú výtoky vnútorného vodovodu a podlahových vpustov.

Ďalšou relevantnou normou je STN EN 1253, ktorá sa zaoberá vpustmi v budovách. Táto norma definuje technické požiadavky na vlastnosti a funkčnosť podlahových vpustov. Všeobecné ustanovenia normy zdôrazňujú, že ak je podlaha vystavená pôsobeniu zrážkovej alebo prevádzkovej vody, musí byť vodotesná. Podlaha nesmie umožňovať prenikanie vlhkosti do susedných stavebných konštrukcií ani do nižších podlaží. Voda zachytená na podlahe sa odstraňuje buď spádovaním do odvodňovacieho systému, vysatím pri upratovaní, alebo sa nechá odpariť. POZNÁMKA 1 k tejto norme uvádza, že pre hromadné garáže sa odporúča spádovanie podlahy a odvodňovací systém. V prípade, že sa vnesená voda bude odstraňovať vysávaním, je potrebné zohľadniť pravidelný režim používania priemyselného vysávača, najmä počas obdobia sneženia.

Je dôležité poznamenať, že dodržiavanie slovenských technických noriem alebo technických normalizačných informácií je dobrovoľné (§ 3 ods. 10 zákona č. 60/2018 Z.). Avšak, v kontexte bezpečnosti a funkčnosti stavieb, ako sú podzemné garáže, je ich dodržiavanie vysoko odporúčané a často vyžadované stavebnými úradmi a investormi.

Materiálové požiadavky a odolnosť

Požiadavky na materiálové vlastnosti podláh sú tiež prísne: musia byť trvanlivé a odolné voči pôsobeniu kvapalín, minerálnych olejov, pohonných hmôt a chloridov, v súlade s normou STN 74 4505. Dôležitý je aj stupeň horľavosti, ktorý musí byť podľa STN 73 0823 minimálne triedy A. V prípade betónových podláh sa odporúča použiť prevzdušnený betón podľa STN 73 6171, ktorý zlepšuje jeho odolnosť a izolačné vlastnosti.

V súlade s STN 74 4505: 1987 (Podlahy. Spoločné ustanovenia) musia byť trvanlivé a odolné proti pôsobeniu kvapalín, minerálnych olejov, pohonných látok a chloridov a v súlade s STN 73 0823: 1983 (Požiarnotechnické vlastnosti hmôt. Stupeň horľavosti stavebných materiálov) so stupňom horľavosti A.

Proti prenikaniu chloridov treba železobetónovú konštrukciu chrániť účinnou hydroizoláciou, respektíve zabezpečením odolnosti betónu proti vplyvom agresívneho prostredia a zároveň realizovať dostatočne hrubú kryciu vrstvu výstuže. Druhy a stupne agresivity prostredia sú stanovené v STN EN 206: 2002 (Betón. Časť 1: Špecifikácia, vlastnosti, výroba a zhoda). Klasifikácia stupňov agresivity pre karbonatáciu a pôsobenie chloridov sa týka agresivity vzhľadom na oceľovú výstuž, a nie vzhľadom na prostý betón. Najúčinnejším prostriedkom na zlepšenie chemickej odolnosti betónu sú zmesové cementy. Povrch podláh garáží sa v súlade s normou zaraďuje medzi konštrukcie, ktoré sú vystavené vplyvu agresívneho prostredia XD3. Požiadavky na betón sú dané zjednotením požiadaviek na stropné dosky a betónovú vozovku. Monolitické konštrukcie zaradené do prostredia XF4 treba navrhovať z prevzdušnenej betónovej zmesi.

Trvanlivosti konštrukcií sa oveľa väčšia pozornosť venuje v Nemecku. Podľa DIN 1045 sa pri expozícii podlahy prostrediu XD3 požaduje pevnostná trieda betónu v tlaku minimálne C35/45 alebo LC35/38. Zároveň sa na ochranu proti korózii požaduje krytie výstuže minimálne 40 mm s bezpečnostným rozpätím 15 mm, a teda nominálne krytie 55 mm. Tieto opatrenia nie sú na zabezpečenie životnosti samy osebe postačujúce a treba realizovať ďalšie opatrenia, ako je hydroizolačná vrstva na podlahe vytiahnutá na steny a prestupujúce konštrukcie tak, aby voda obsahujúca chloridy nemohla priamo namáhať betón.

Tabuľka: Požiadavky na betón pre agresívne prostredia (podľa DIN 1045 a STN EN 206)

Problémy a výzvy spojené s podlahami v garážach

Vo väčšine hromadných garáží realizovaných v ostatných rokoch sa možno stretnúť s problémami vyplývajúcimi z výskytu prevádzkovej vody vnášanej vozidlami. V mnohých garážach sa stretávame s problémami najmä z dôvodu výskytu prevádzkovej vody vnesenej na vozidlách (sneh, dažďová voda). Táto voda preniká do nadväzujúcich konštrukcií a vytvára kaluže na podlahe, ktoré zhoršujú nielen užívateľský komfort, ale môžu spôsobiť významnú degradáciu celej konštrukcie. Voda ďalej preniká do nadväzujúcich konštrukcií, takže na podlahe vznikajú kaluže, ktoré zhoršujú ich užívateľský komfort.

K najčastejším reklamáciám dochádza v prípade viacpodlažných garáží, v ktorých prevádzková voda preteká cez netesné stropné konštrukcie do nižších podlaží a kvapká na vozidlá a uložené predmety, pričom poškodzuje ich povrchovú úpravu. V niektorých prípadoch v dôsledku schopnosti vody vzlínať sa prevádzková voda dostáva do priečok a preniká do pivníc aj technologických miestností nadväzujúcich na garáže.

V budovách, ktoré sú umiestnené vo veľmi svahovitom teréne, prevádzková voda vo výnimočných prípadoch preniká aj do obytných miestností situovaných do blízkosti garáží alebo pod garážami. Medzi menej časté, ale nie výnimočné poruchy patrí poškodenie železobetónových stropných dosiek, prípadne stien a stĺpov koróziou, a to v miestach namáhaných prevádzkovou vodou. V prípade garáží umiestnených na základovej doske sa často nedá celkom presne určiť, či sa voda v nich vyskytuje z dôvodu jej vnesenia vozidlami alebo z dôvodu netesnosti izolačného systému proti zemnej vlhkosti.

Z hľadiska užívateľov predstavuje významný nedostatok výskyt hlbokých kaluží s hĺbkou aj okolo 40 mm v priestore najväčšieho priehybu stropných dosiek.

Veľmi časté namáhanie podlahy v garáži vzniká „odkvapkávaním“ prevádzkových kvapalín. Olej, palivo a ďalšie ropné látky dokážu nielen narušiť vzhľad podlahy, ale doslova sa vpijú do betónu, kde dochádza k ďalšiemu poškodzovaniu. Ďalším prevádzkovým vplyvom je oter od kolies, najmä v miestach jazdnej dráhy a státia v mieste brzdení a rozjazdov.

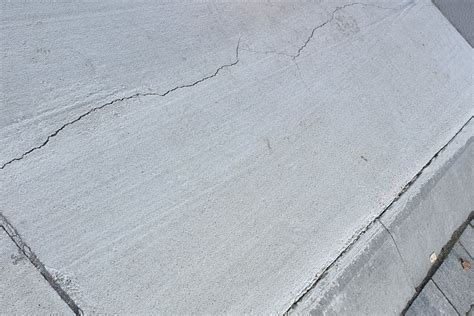

Vzhľadom na dotvarovanie betónu a objemové zmeny spôsobené zmenami teploty sú podlahy garáží zvyčajne narušené trhlinami. Ich celistvosť narúšajú aj dilatačné škáry, ktoré nie sú riešené ako vodotesné, takže voda preniká do nižších podlaží. Podobne voda preniká aj do netesných pracovných škár. Rozhodujúcimi činiteľmi spôsobujúcimi koróziu sú chloridy, respektíve ich vodné roztoky a nečistoty na podvozkoch vozidiel.

Ak podlahy nie sú správne vyspádované a prevádzková voda obsahujúca uvedené nečistoty sa neodvádza, dlhodobo sa namáha ich povrch a voda preniká aj do konštrukcií stropov a stien nadväzujúcich na podlahu.

Pre garáže je charakteristická realizácia tak­zvaných nulových podláh, čo znamená, že sa stotožní nosná funkcia železobetónovej dosky s funkciou podlahy (pojazdnosť/pochôdznosť). Z definície podlahy - súbor vrstiev na nosnom podklade - však vyplýva, že takto optimalizovaná podlaha už nie je podlahou. Stropné ŽB dosky sa deformujú od zaťaženia ohybovými momentami, teplotnou rozťažnosťou alebo kontrakciou alebo od zmrašťovania. ŽB konštrukcie sú spravidla navrhnuté tak, že sú v nich prípustné trhliny. S tým však súvisí, že cez trhliny v stropnej doske môže dochádzať ku prietoku vody zavlečenej na podvozkoch áut. Voda prenikajúca cez ŽB dosky vylúhuje vodou rozpustné soli z betónu, ktoré následne kryštalizujú na spodnom povrchu dosky a na kapotách áut, na ktoré voda kvapká. Okrem toho zavlečená voda prenikajúca cez ŽB dosky môže spôsobovať a urýchľovať koróziu výstuže, a skracovať tak životnosť nosnej konštrukcie, a teda aj budovy.

Formálnym rozporom je, že navrhnutá konštrukcia nie je podlahou ako takou. Z hľadiska užívania však povrch musí spĺňať požiadavky na mechanickú odolnosť, odolnosť proti obrusovaniu, bezpečnosť atď., ako aj podlaha. Ďalším rozporom, tentokrát v kontexte požiadavky na podlahy v hromadných garážach, podľa čl. 39 normy STN 73 6058, je, že podlahy v garážach majú mať najmenší spád 0,5 % a majú byť vybavené podlahovými vtokmi na odvod vody, kvapalín atď. To sa v prípade priamo pojazdných stropných dosiek pomerne ťažko dosahuje a v praxi zanedbáva.

Príčiny problémov a ich riešenie

Pravdepodobne najpodstatnejšou príčinou nedostatkov sú nadmerné požiadavky na úsporu nákladov už pri spracovaní projektovej dokumentácie. Častým problémom je chýbajúca koordinácia jednotlivých častí projektovej dokumentácie. Ďalšou príčinou vzniku nedostatkov sú výberové konania na jednotlivé časti stavby, keď sa návrhy posudzujú podľa všeobecného zadania a o výsledku často rozhodujú stavebne nekvalifikované osoby. Mnohým týmto situáciám možno ľahko čeliť už v priebehu projektovej dokumentácie garáže.

Zvyčajne sa zaujímajú dva extrémne prístupy. Buď sa konštrukcia okamžite sanuje, ale odstraňovaním následkov (neriešením príčiny), alebo sa problém ignoruje a naivne sa očakáva, že v budúcnosti sa nejako vyrieši sám. Len v priebehu posledných 2 rokov sme riešili 5 obdobných prípadov, chýb až porúch podláh v hromadných garážach a v súčasnosti pripravujeme návrh sanácie cca 35 000 m2 takýchto podláh, vždy tak, aby sanácia bola zmysluplná a riešila sa v správnom čase. Ak sa aspoň návrh opravy rieši koncepčne od začiatku, je to ten lepší scenár. Horšie je, ak sa prieskum zanedbá a oprava sa vykoná bez zapojenia nezávislého odborníka. Oprava vtedy skĺzne ku „symptomatickej liečbe“. Ak sa reklamuje prienik vody cez stropné dosky, tak sa utesnia trhliny. Najľahšie sa to urobí zo spodnej strany „nejakým“ náterom.

Typy povrchových úprav podláh v garážach

Nášľapná vrstva je najvrchnejšia podlahová vrstva zabezpečujúca niektoré vlastnosti podlahy (napr. vzhľad, farebnosť, odolnosť proti opotrebovaniu, bezpečnosť proti pošmyknutiu, čistiteľnosť); súčasťou tejto vrstvy je aj spojovací materiál (lepidlo, tmel), ktorým sa nášľapná vrstva pripevňuje na spodnú vrstvu. V prípade podláh v priestoroch určených pre pohyb motorových vozidiel (napríklad v garážach) je nášľapná vrstva zároveň pojazdnou vrstvou. Z hľadiska odolnosti sa má navrhovať na primerané mechanické namáhanie. Povrch podlahy nesmie vykazovať chyby, ako napríklad trhliny, ryhy, kaverny, pľuzgiere, vlny apod. Prvky skladaných podlahovín a podlahových krytín nesmú mať olámané hrany.

Na trhu nájdete hneď niekoľko typov materiálov - od PVC až po rôzne konštrukcie polypropylénu. Ak ste si niekedy všimli podlahy v hromadných garážach, verejných parkovacích domoch alebo v garážach nákupných centier, určite ste postrehli rôzne varianty vyhotovenia.

Epoxidové a polymérne nátery

Legislatíva okrem požiarnych vlastností podlahy a protišmykovosti nášľapnej vrstvy iné vlastnosti nerieši. Tieto problémy dnes rieši napríklad náter epoxidovou živicou. Mimo samotnej spodnej hydroizolácie, ktorá ochráni konštrukciu pred vzlínajúcou vlhkosťou, možno veľmi ľahko ochrániť podlahu od nášľapnej konštrukcie. Kvalitný epoxidový náter dokáže zabezpečiť trvanlivú ochranu pred vyššie uvedenými vplyvmi po celú dobu životnosti podlahy.

Svetlé alebo jasné farebné odtiene s drsnou textúrou prezrádzajú, že sa použila nejaká z polymérnych nášľapných vrstiev na báze epoxidov, PUR a iných, s kremičitým zdrsňujúcim posypom.

Epoxid vyžaduje dokonale suchý betón, brúsenie, penetračné nátery a vytvrdzovanie. Betónový podklad by mal mať dostatočnú pevnosť a kvalitu povrchu. Súčasne by mal byť vyrovnaný a mal by rešpektovať dilatačné škáry objektu. Aby garážová podlaha spĺňala moderné požiadavky, nesmie sa zabúdať ani na dostatočnú penetráciu podkladu pod finálny náter, ktorá vyrovná aj väčšie nerovnosti. Finálny náter sa nanáša najmenej v dvoch vrstvách. Takýto finálny povrch spĺňa požiadavky na vyššie uvedené vplyvy namáhania a nesmieme zabúdať na estetické hľadisko, ktoré veľmi často patrí k návrhu rodinného domu. Aplikáciu pri dodržaní technologickej disciplíny zvládne ako remeselník, tak zručný kutil snáď s jediným odporúčaním - dodržujte návod a udržujte náradie v čistote, prípadne meňte valčeky.

Minerálne vsypy a "nulové podlahy"

Ak je však povrch hladký a lesklý (a spravidla sivý), zrejme sa použil minerálny vsyp, aby sa vytvorila tzv. pancierová podlaha. Minerálny vsyp je suchá, priemyselne vyrábaná zmes cementu, plniva odolného proti obrusovaniu a špeciálnych prísad, ktorá sa aplikuje do zhutneného čerstvého betónu alebo poteru a finalizuje sa obvykle rotačnými hladičkami; na povrchu vytvára vrstvu odolnú proti opotrebovaniu, ktorá je vnútorne spojená s vrchnou vrstvou podlahy (na báze cementu).

Tento postup je desaťročiami osvedčenou technológiou pre zhotovenie oteruvzdorných a trvanlivých priemyselných podláh v halách. V prípade podzemných garáží a občianskych stavieb až takú dlhú a osvedčenú tradíciu nemá. Dôvodom je, že sa vo väčšine prípadov jedná o prvoplánové optimalizovanie nákladov. Ak sú podlahy v garážach zhotovené ako ŽB dosky bez ďalšej vrstvy podlahy (napr. poteru), požiadavky noriem sa dostávajú do vzájomného rozporu. Ďalším problémom, ak sa niektoré z požiadaviek tejto normy aplikujú do „optimalizovanej skladby podlahy“, sa stáva kombinovateľnosť „prevzdušnenia betónu“ a použitia minerálnych vsypov. Jedno je kontraindikáciou druhého.

V prípade betónových podláh sa pripúšťa výskyt trhlín s maximálnou šírkou 0,1 mm. V prípade ŽB konštrukcií, pri výpočte podľa Eurokódu 2, sa spravidla pripúšťa vznik trhlín so šírkou do 0,4 mm.

Dlažba a modulárne systémy

Dlaždice majú pevný puzzle zámok, takže ich poskladáte pomocou gumového kladivka. Vďaka perforácii pod dlaždicami prúdi vzduch. K dispozícii je mnoho farieb a možností kombinácie. Masívne nátery alebo dlažba pôsobia studene, čo je v zimnej garáži skutočne poznať.

Najjednoduchšie, najrýchlejšie a zároveň najlacnejšie ju vytvoríte pomocou betónovej zámkovej dlažby uloženej do štrkového lôžka. Pri výbere farby sa fantázii medze nekladú, pri voľbe materiálu však majte na zreteli aj požiadavku na mrazuvzdornosť, keďže v nevykurovanej stavbe môžu v zime klesnúť teploty pod nulu.

Základy a príprava podkladu pre podlahy garáží

Všeobecne platí, že každá stavba potrebuje základy. Základy a podlahu je pritom potrebné pripraviť vopred. V prvom rade je dôležité pripraviť dostatočne stabilné a odolné mrazuvzdorné základy. Otázka, aké hlboké základy na garáž zvoliť, závisí od typu podložia, miestnych podmienok a konkrétneho projektu. Pokiaľ ide o materiál, najlepšie je použiť liaty betón. Pri betónovaní môžete namiesto klasického debnenia využiť aj betónové tvárnice, ktoré vytvoria tzv. stratené debnenie.

Základy aj samotnú stavbu je zároveň potrebné chrániť proti vode a zemnej vlhkosti. Na ochranu proti zemnej vlhkosti sa obvykle používajú asfaltované pásy, ktoré tvoria izolačnú podložku pod základmi. Na povrch betónovej platne pod garáž sa zas odporúča aplikovať tekutú náterovú hydroizoláciu.

Hotová betónová platňa je vyladená k dokonalosti vďaka jej finálnemu vylešteniu. V strede platne je umiestnený vývod na odtok stečenej vody (z auta po daždi, snehu atp.).

Konštrukčné riešenia odvodňovacích systémov

Existuje niekoľko typov odvodňovacích systémov, ktoré sa dajú použiť v podzemných garážach, pričom každý má svoje špecifické výhody a nevýhody. Správny spád podlahy v garáži ovplyvňuje nielen komfort používania, ale aj životnosť celej plochy a bezpečnosť.

Spádovanie podlahy

Spád podlahy v garáži je jedným z kľúčových prvkov správneho vyhotovenia garážovej podlahy. Správne navrhnutý spád umožňuje účinné odvádzanie vody, roztopeného snehu a iných nečistôt, ktoré sa do garáže dostávajú spolu s naším autom. Odporúčaný spád podlahy v garáži je zvyčajne od 1 % do 2 %, čo znamená zníženie povrchu o 1-2 cm na každý 1 meter dĺžky podlahy. Minimálny spád podlahy v priestore, akým je garáž, sa považuje za 1 %.

Napriek tomu je mnoho odborníkov z praxe toho názoru, že je to stále príliš málo a voda potom odteká príliš pomaly - preto sa na mnohých miestach ako minimálna hodnota uvádza 1,5 %. Dobre zhotovený spád podlahy v garáži zabraňuje vzniku mlák a umožňuje rýchly odvod vody, čo je obzvlášť dôležité v zime a počas intenzívnych zrážok. Jedným z najčastejších problémov je úplná absencia spádu podlahy v garáži alebo jeho realizácia „od oka“. Aby sa predišlo týmto problémom, spád podlahy v garáži by mal byť naplánovaný už vo fáze projektu a realizovaný pomocou vodováh alebo nivelačných prístrojov. Odporúčaná hodnota 1-2 % zabezpečuje účinné odvádzanie vody, chráni podlahu pred poškodením a zvyšuje komfort používania garáže.

Spádovanie sa môže realizovať bodovo - v garážach s centrálnym bodovým odtokom, ak je umiestnený v strede, alebo líniovo. Ak je v garáži plánované lineárne odvodnenie alebo odtoková mriežka, spád podlahy musí byť presne prispôsobený ich umiestneniu - aby sa správne usmernil odtok vody. Podlahy je vhodné spádovať v sklone minimálne 2 % smerom k vpustom odvodňovacieho systému.

Typy odvodňovacích systémov

Podlahové vpusty sú základným prvkom bodového odvodnenia. Osadzujú sa priamo do podlahy v miestach, kde sa očakáva najväčší zber vody. Podľa STN 73 6760 je obmedzenie návrhu podlahových vpustov v miestach, kde parkuje motorové vozidlo, priamo myslená zóna pod vozidlom, kde by nebol prístup k vpusti pod dlhodobo parkujúcim vozidlom. Preto je dôležité strategické umiestnenie vpustov tak, aby boli ľahko prístupné pre čistenie a údržbu. Podlahové vpusty je potrebné osadzovať do miest s najväčším priehybom stropnej konštrukcie, avšak v miestach najväčšieho priehybu stropnej konštrukcie sa spravidla nachádzajú zaparkované vozidlá, takže danú požiadavku nie je možné splniť v plnom rozsahu z hľadiska prístupnosti.

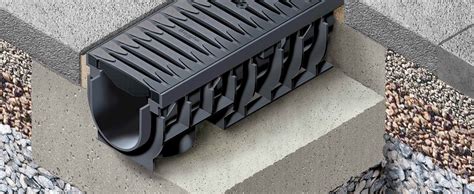

Pre efektívne a bezpečné odvodnenie plôch, ako sú podzemné garáže, sa často využíva líniový odvodňovací systém. Tento systém pozostáva z pozdĺžnych žľabov, ktoré zbierajú vodu po celej svojej dĺžke a odvádzajú ju do kanalizácie alebo zbernej nádrže.

Ponuka žľabov je široká a zahŕňa materiály ako betón a polymérbetón, sklené vlákna, polypropylén (PP) a polyetylén s vysokou hustotou (HDPE). Kompozitné materiály (napr. SMC - Sheet Molding Compound), ako je polyesterová živica vystužená sklenými vláknami, poskytujú vysokú pevnosť, odolnosť proti praskaniu a pružnosť. Univerzálnym riešením je žľab MEARIN vyrobený z tohto materiálu.

Špecifické typy líniových odvodňovacích žľabov zahŕňajú žľaby so spádovým dnom, ktoré sú navrhnuté špeciálne pre odvodnenie rovín alebo veľkých plôch s nulovým sklonom, ako sú podzemné garáže. Umožňujú vytvoriť potrebný spád aj na rovných plochách. Napríklad, nízke žľaby MEARIN PLUS 150 F s výškou len 75 mm sú vhodné na tento účel.

Žľaby s oceľovou ochrannou hranou (napr. MEARIN EXPERT) sú určené pre vysoké zaťaženia a vydržia zaťaženie až do E600 kN, pričom sa používajú liatinové rošty. Rošty si dlhodobo zachovávajú čiernu farbu a sú odolné voči korózii. Betónové žľaby s liatinovou, pozinkovanou alebo nerezovou hranou majú ľahké betónové telo so zabudovanou hranou, bezpečnostným falcom a inovatívnym systémom rýchlouzáveru pre rýchlu montáž. Štyri čapy na spodnej strane roštu zaisťujú systém proti pozdĺžnemu posuvu. Mriežkové alebo liatinové rošty sa môžu priskrutkovať aj dodatočne.

FILCOTEN žľaby sú špeciálne vyvinuté na povrchové odvodnenie podzemných garáží, viacpodlažných garáží a parkovacích domov. Sú charakteristické nízkou stavebnou výškou a bezpečnostným falcom. Moderný výrobný proces, pri ktorom sa zmiešaním vlákien, cementu a prísad vytvára vysokokvalitná vláknami spojená hmota. FILCOTEN má 20-násobne väčší podiel vlákien v porovnaní s betónom spevneným modifikovanými vláknami. Vlákna pôsobia ako mikroarmatúra, ktorá staticky vystužuje stavebný diel v celej jeho štruktúre.

Moderné odvodňovacie systémy často ponúkajú modulárnu konštrukciu, ktorá umožňuje prispôsobenie dĺžky žľabu podľa konkrétnych potrieb garáže. Napríklad, pri výbere odtokového žľabu do garáže je možné zvoliť rôzne dĺžky, ako 6 m, 5 m, 4 m, 3 m alebo 2 m, prispôsobením počtu 1-metrových kanálov. Každý kanál (rameno) má štandardnú dĺžku 1 meter. Súprava zvyčajne obsahuje odtokovú mriežku a základnú časť, spolu s napojeniami na ramená. Celková dĺžka súpravy sa skladá z dĺžky odtokových ramien a dĺžky odtokovej mriežky s napojeniami. Je dôležité s tým počítať pri plánovaní inštalácie. Možnosť dokúpenia prídavných kanálov umožňuje dosiahnuť ľubovoľnú požadovanú dĺžku.

Odlučovače ropných látok a havarijné šachty

V prípade, že odpadová voda z garáže je odvádzaná do kanalizácie, orgány štátnej správy odpadov často vyžadujú predčistenie tejto vody v odlučovači ľahkých kvapalín minerálneho pôvodu, známeho ako odlučovač ropných látok (ORL). Tieto odlučovače sú špeciálne navrhnuté na zachytávanie olejov, pohonných hmôt a iných ľahkých kvapalín, ktoré by mohli poškodiť životné prostredie alebo kanalizačný systém. Odlučovače ľahkých kvapalín minerálneho pôvodu majú samostatnú kapitolu v norme STN 75 6101. Ich inštalácia je nevyhnutná na splnenie environmentálnych predpisov.

V niektorých prípadoch môžu byť v garáži osadené šachty alebo jímky. Ak slúžia len pre garáž a sú suché, zvyčajne ide o havarijné jímky, ktoré slúžia na zber prípadných únikov kvapalín alebo na núdzové situácie. Ich primárnou funkciou nie je bežné odvodnenie.

Údržba a prevencia problémov

V klimatických podmienkach Slovenska je dôležité zohľadniť riziko zamŕzania vody v odvodňovacích systémoch. Vhodná konštrukcia žľabov a vpustov, ako aj pravidelná údržba, sú kľúčové na predchádzanie problémom. Odpadová voda z garáže môže obsahovať nielen vodu z topenia snehu, ale aj rôzne nečistoty, piesok a chemické látky z posypových solí. Preto je nevyhnutné zabezpečiť, aby odvodňovacie systémy boli ľahko prístupné na pravidelné čistenie.

Upratovacie stroje na čistenie parkovacích miest sú bežnou súčasťou údržby garáží. V prípade, že sa vniesená voda odstraňuje vysávaním, je potrebné zabezpečiť pravidelný režim používania priemyselného vysávača, najmä v období sneženia. Odtoková mriežka, ako neoddeliteľná súčasť odvodňovacieho systému, často obsahuje filter na zachytávanie nečistôt. Tieto filtre by mali byť ľahko čistiteľné, čo zjednodušuje údržbu a zabezpečuje dlhodobú funkčnosť systému. Čistenie takejto mriežky by nemalo trvať dlhšie ako niekoľko minút. Celá jednotka je zakrytá mriežkou, ktorú je možné vyplniť dlažbou, živicou alebo iným materiálom, čím sa zabezpečí estetické začlenenie do podlahy.

Výhody kvalitného odvodňovacieho systému

Investícia do kvalitného odvodňovacieho systému v podzemnej garáži prináša celý rad výhod:

• Bezpečnosť: Zabezpečuje suché a bezpečné povrchy, čím znižuje riziko pošmyknutia a pádu.
• Ochrana konštrukcie: Predchádza vnikaniu vlhkosti do betónových konštrukcií, čím bráni ich degradácii, korózii výstuže a vzniku plesní.
• Hygiena: Odvádza stojacu vodu a nečistoty, čím prispieva k udržaniu hygienického prostredia.
• Dlhá životnosť: Chráni podlahové krytiny a stavebné materiály pred poškodením vplyvom vlhkosti.
• Estetika: Moderné líniové systémy s možnosťou integrácie do podlahovej krytiny prispievajú k celkovému vzhľadu garáže.
• Environmentálna zodpovednosť: V spojení s odlučovačmi ropných látok pomáha predchádzať znečisteniu vodných zdrojov.
