Podlahové vykurovanie predstavuje moderný a efektívny spôsob ohrevu interiérov, ktorý si získava čoraz väčšiu popularitu. Jeho hlavnými výhodami sú vysoký tepelný komfort, rovnomerné rozloženie tepla a úspora nákladov na vykurovanie. Systém podlahového vykurovania sa skladá z viacerých vrstiev, pričom každá plní svoju špecifickú funkciu a je nevyhnutná pre funkčnosť a spoľahlivosť celého systému. Správna skladba podlahy je základom spoľahlivého podlahového vykurovania.
Princíp fungovania podlahového vykurovania
Podlahové vykurovanie je nízkoteplotné sálavé vykurovanie. Teplo sa do miestnosti odovzdáva primárne sálaním z povrchu podlahy, čím sa zabezpečuje optimálne rozloženie teploty vzduchu vo vykurovanej miestnosti. Vďaka tomu môže byť teplota vzduchu pri podlahovom vykurovaní nižšia ako pri radiátorovom vykurovaní, čo vedie k úspore paliva pri zachovaní rovnakého pocitu tepelnej pohody. Teplo sa do podlahy dostáva buď z rúrok s ohriatou vykurovacou vodou (teplovodné podlahové vykurovanie) alebo z elektrických vykurovacích káblov či fólií (elektrické podlahové vykurovanie).
Príprava podkladu pre podlahové vykurovanie
Nosný betón (základová doska)
Táto vrstva, známa aj ako betónová mazanina, je základnou nosnou časťou konštrukcie. Pri zaliatí vykurovacích rúrok do 4 až 6 cm vrstvy betónu sa hmotnosť podlahy pohybuje od 80 do 100 kg/m², preto musí byť dostatočne nosná. Zloženie podkladového betónu musí zodpovedať normovým predpisom. Povrch pre vykurovaciu podlahu musí byť rovný. Podlahu bezpodmienečne treba zbaviť prípadných nerovností, musí byť absolútne čistá, nesmú sa na nej nachádzať žiadne ostré predmety.
Odchýlky od predpisov sa pri rekonštrukciách eliminujú vyrovnávacou vrstvou. Vezmite 2-metrovú hliníkovú lať. Ak sú rozdiely viac ako 1 - 1,5 cm na 2 metre, mali by ste zvážiť vyrovnanie podkladu. Každý zaschnutý „sopeľ“ betónu alebo kvapka malty musí ísť preč. Zametanie nestačí. Jemný prach bráni priľnavosti hydroizolácie a lepiacich pások, preto je nevyhnutné dôkladné vysávanie.
Kľúčové vrstvy podlahovej konštrukcie medzi vykurovanými priestormi

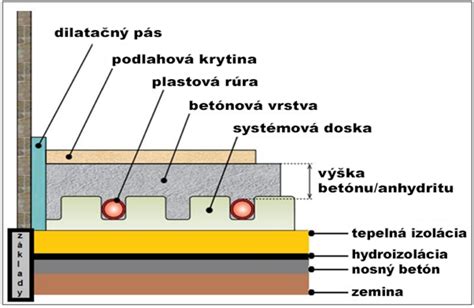

Skladba podlahového vykurovania, či už teplovodného alebo elektrického, je takmer rovnaká a zahŕňa niekoľko kľúčových vrstiev. Ak sú jednotlivé vrstvy správne navrhnuté - od rovného podkladu, cez tepelnú izoláciu až po ochranné uzemnenie - vykurovacia fólia dokáže pracovať rovnomerne, úsporne a dlhé desaťročia.
Tepelná izolácia
Tepelná izolácia plní funkciu zabránenia prenikaniu tepla do zeme alebo do nižších podlaží. Zabraňuje tak tepelným stratám a zaisťuje efektívne smerovanie tepla nahor. Pre tepelnú izoláciu pod vykurovacou podlahou sa odporúča použiť tvrdú tepelnoizolačnú penu, napríklad dosky z penového polystyrénu (EPS) alebo tvrdého polyuretánu. Táto vrstva musí okrem izolačných vlastností spĺňať aj ďalšie požiadavky, ktoré vyplývajú z bezpečnej a spoľahlivej prevádzky vykurovacej podlahy. Ide najmä o dostatočnú pevnosť a malú stlačiteľnosť požadovaného materiálu. Ich hustota má byť 20 kg/m³, stlačiteľnosť nesmie prekročiť 5 mm. Ako tepelné izolácie sú vhodné aj matrace alebo tvrdé tabule na báze minerálnych vlákien, tu však treba počítať s určitou stlačiteľnosťou pri montáži.
Špecifiká izolácie pre podlahy medzi vykurovanými priestormi
Pre podlahy nad vykurovanými priestormi je minimálna hrúbka izolácie iná v porovnaní s podlahami so stykom so zeminou. Výrobcovia vyrábajú systémové dosky štandardne v hrúbke 30 mm, čo nie je náhoda. Hrúbka 30 mm má tepelný odpor, ktorý zodpovedá minimálnej normovej hodnote 0,75 W/m².K medzi vykurovanými priestormi.
Ak máte v projekte 15 cm polystyrénu, nikdy nedávajte 1 x 15 cm tabule. Vždy choďte cestou vrstvenia. Odporúčame izoláciu podlahy rozdeliť na viacero vrstiev. Prvá vrstva izolácie vyrovnáva výšku rozvodov a druhá vrstva ich prekryje a vyrovná plochu podlahy. Nezabúdajte na ďalšie inštalačné rozvody: vodoinštalácie, elektroinštalácie, kanalizácia a pod. Tieto rozvody sú vedené v izolácii a preto je potrebné dbať na správnu hrúbku izolácie a jej rozdelenie aspoň na dve časti. Prvá vrstva polystyrénu slúži na „schovanie“ rozvodov. Vyrezávajte presne. Medzery medzi polystyrénom a rúrkami nevypĺňajte len tak penou. Spodné spoje prekryjete hornou vrstvou (na väzbu).
Pod podlahovku patrí minimálne EPS 100 S (stabilizovaný). Ak očakávate vyššie zaťaženie (napr. pod krb alebo v garáži), použite EPS 150 alebo EPS 200. Izolácia XPS TOP 70 má hrúbku 5,4 mm a je navrhnutá tak, aby minimalizovala tepelné straty smerom do podkladu.
Systémové dosky
Moderné systémové dosky pre podlahové kúrenie, často s hrúbkou 30 mm, už v sebe integrujú tepelnú a akustickú izoláciu. Existujú dva hlavné typy systémových dosiek:
- Systémová doska s výstupkami: Je drahšia, ale montáž je rýchla a jednoduchá, pretože rúrky sa len zacvaknú.

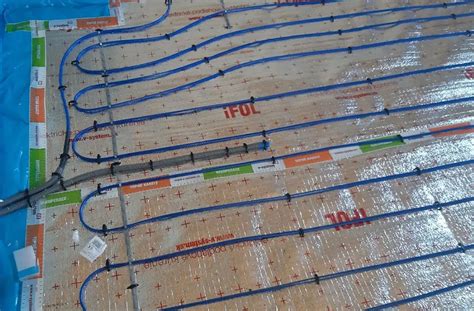

- Tacker systém (fólia s rastrom): Ide o lacnejšie riešenie, pri ktorom sa rúrky prichytávajú sponami pomocou „tackera“ (sponkovačky). Vyžaduje to dvoch ľudí - jeden rozvíja hadicu, druhý strieľa spony. Pozor: Spony musia držať v polystyréne.
Raster na doskách pomáha dodržať rozostup rúrok (napr. 10 alebo 15 cm) a chráni pred vniknutím agresívneho cementového mlieka z poteru medzi tabule polystyrénu.
Hydroizolácia a separačné vrstvy
Pri podlahách nad vykurovanými priestormi (čiže medzi dvoma vykurovanými podlažiami) hydroizolačná vrstva, oddeľovacia fólia a doplnková izolácia EPS100S zvyčajne vypadnú z konštrukcie, nakoľko sa nepredpokladá prenikanie zemnej vlhkosti.
Ak by ste však stavali na zemi (prízemie, suterén), hydroizolácia je kritická. Hydroizolácia slúži ako spojitá izolačná ochrana povrchu tepelnoizolačnej vrstvy proti prenikaniu vlhkosti z betónovej mazaniny. Asfaltové pásy sú najčastejšia voľba. Pozor na rohy: V rohoch a pri prestupoch rúr (voda, kanalizácia) buďte pedantní. Ak používate asfaltové pásy, nesmú prísť do priameho kontaktu s EPS polystyrénom. Asfalt časom „vyžiera“ polystyrén (dochádza k sublimácii). Preto je ich nevyhnutné oddeliť oddeľovacou PE fóliou s minimálnou hrúbkou 0,1 mm. PVC fólia hrúbky 0,8 mm alebo PE fólia hrúbky 0,1 až 0,2 mm, ktorú možno zvárať, sa tiež odporúča. Okrem funkcie ochrany proti vlhkosti má táto fólia aj separačný účinok.
Okrajové izolačné pásy
Okrajové izolačné pásy sa kladú pozdĺž celej vykurovanej miestnosti medzi podlahu a steny. Používajú sa ako vrstvy akustickej a tepelnej izolácie a kompenzujú dilatáciu podlahy. Minimálna hrúbka týchto pásov by mala byť 5 mm. Páska musí začínať na základovej doske a končiť až nad úrovňou budúcej dlažby. Páska musí mať plastový „golier“ (fóliu), ktorý sa položí na polystyrén.
Roznášacia vrstva (betónový poter alebo anhydrit)
Toto je vrstva, do ktorej sú uložené vykurovacie rúrky alebo káble. V prípade teplovodného podlahového vykurovania ide o betónový poter alebo anhydritový poter. Najvýznamnejším prvkom konštrukcie sú rúrky, ktoré sú zaliate v poternej vrstve a musia byť pevne prichytené k podkladu.
Typy poterov a hrúbky
Minimálna hrúbka betónovej vrstvy nad rúrkami je 45 mm. Pri cementovom potere je podľa normy minimálna hrúbka 65 mm, zatiaľ čo pri anhydritovom potere je to 45 mm. Ak už teraz viete, že nemáte dostatočnú konštrukčnú výšku na plnohodnotnú skladbu podlahového kúrenia, je možné cementový poter zameniť za anhydritový. Pri týchto poteroch platí, že minimálne krytie by malo byť aspoň 35 mm.
Anhydritové potery umožňujú rýchlejší nábeh podlahového kúrenia, majú lepšiu elasticitu a menšie nároky na konštrukčnú výšku. Rozdiel medzi nimi je v prestupe tepla, v elasticite a v cene. Anhydritový poter má rýchlejší nábeh a je vhodný na zónovú reguláciu podlahového kúrenia.
Prísady a výstuž
Prímesi v betónovej zmesi, ako sú plastifikátory (napr. latex), môžu uľahčiť spracovanie zmesi a zlepšiť jej plasticitu, čo umožňuje lepšie obalenie rúrok. Je však dôležité, aby betónová zmes nebola príliš tekutá. Duvilax sa neodporúča ako plastifikátor, pretože sťažuje opravy v prípade poruchy.
V miestnostiach s očakávaným extrémne zaťažením betónového lôžka sa odporúča vložiť výstuž (napr. kari-sieť). Pri anhydritových poteroch sa táto nesmie použiť, pretože sadra má na kov korozívne účinky.

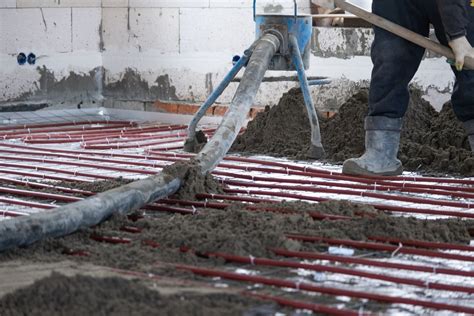

Zalievanie a vytvrdzovanie
Betónovanie sa vykonáva pri natlakovanom stave rúrok skúšobným pretlakom. Tlaková skúška: Nikdy nezalievajte podlahovku bez tlakovej skúšky! Systém musí byť pod tlakom (vzduch alebo voda) počas celého zalievania. Ak robotník sekne do rúrky, hneď to uvidíte podľa poklesu tlaku a môžete to opraviť.
So skúšobnou prevádzkou vykurovacej sústavy sa nemá začať skôr ako 21 dní po skončení betónovania. Samotná prevádzka nesmie začať skôr ako po 28 dňoch od položenia podlahovej krytiny. Požadovaná teplota sa dosiahne postupným zvyšovaním teploty vody denne o 5 °C až na požadovanú hodnotu. Potery so zabudovaným podlahovým vykurovaním je nevyhnutné prekúriť ešte pred položením podlahovej krytiny. Pri poteroch sa prvý deň nastaví teplota vody na 20 °C, následne sa zvyšuje o max. 5 °C každých 24 hodín až na maximálnu teplotu 45 °C, ktorá sa udržuje niekoľko dní. Znižovanie teploty vody musí byť prevedené v obrátenom poradí. Celkový postup zaberie približne 14 dní.
| Vlastnosť | Cementový poter (mokrý spôsob) | Anhydritový poter |
|---|---|---|
| Minimálna hrúbka | 65 mm (nad rúrkami 45 mm) | 45 mm (nad rúrkami 35 mm) |
| Rýchlosť nábehu kúrenia | Pomalší | Rýchlejší |
| Elasticita | Nižšia | Vyššia |
| Nároky na konštrukčnú výšku | Vyššie (cca 65-70 mm) | Nižšie |
| Použitie kari-siete | Odporúča sa pri extrémnej záťaži | Zakázané (korozívne účinky sadry na kov) |
| Začiatok ohrevu | Po 21 dňoch od betónovania | Po 7 dňoch od betónovania |
Tepelno-reflexná vrstva
Tepelno-reflexná vrstva je dôležitou súčasťou teplovodných systémov. Časť tepla odovzdávaného vykurovacími rúrkami a cez vykurovací betón vyžarovaného smerom nadol je po prechode transparentnej odraznej vrstvy reflektovaná od mikrotenkej vrstvy hliníka späť do vykurovacieho betónu. Odporúča sa asi 5 až 6 cm prekrytie s bodovým prelepením lepiacou páskou. Tepelno-reflexná fólia sa pri stenách vyťahuje asi 1 cm nad dilatačnú pásku.

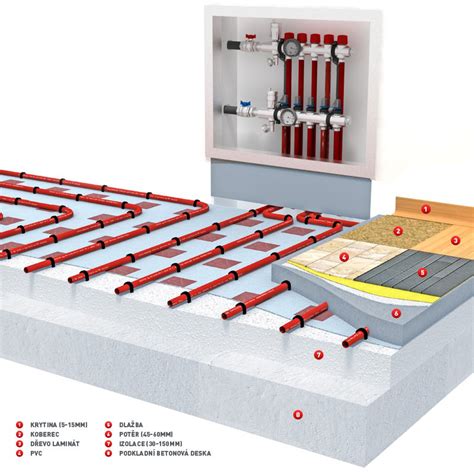

Podlahová krytina (nášľapná vrstva)
Podlahová krytina tvorí vrchnú vrstvu konštrukcie vykurovacej podlahy. Jej pokladanie je záverečnou fázou montážneho postupu. Tepelný odpor tejto vrstvy Rkr by nemal presiahnuť 0,15 m²K/W, pretože vyššie hodnoty pôsobia ako tepelná brzda. Uvedenej požiadavke zodpovedajú takmer všetky bežné podlahové krytiny.
Najvhodnejšími podlahovými krytinami pre vykurovaciu podlahu sú kamenné alebo keramické dlaždice, ktoré majú najlepšiu tepelnú vodivosť a reagujú na vykurovanie najrýchlejšie. Parkety z tvrdého dreva s hrúbkou do 8 mm sú tiež vhodné, ideálne nalepené. Textilné krytiny musia byť tepelne stále, antistatické a ich hrúbka by nemala presiahnuť 5 mm. Odporúčame ju fixovať lepením alebo kladením do vrstvy cementového poteru. Podlahová krytina sa ukladá po 28 dňoch od nanesenia betónovej mazaniny.
Neodporúčajú sa textilné koberce s výškou vlasu nad 10 mm, PVC s penovou podložkou a parkety z mäkkého dreva. Z hľadiska vlhkostných aspektov sa neodporúčajú podlahoviny na báze prírodného dreva (parkety, dlážky) kvôli namáhaniu materiálom pri zmenách teplôt a vlhkosti. Pre horšiu znášanlivosť teplotného namáhania podlahovín (zmrašťovanie) na báze PVC sa tieto takisto neodporúčajú. Celková hrúbka systému Trivolt bez podlahovej krytiny (izolácia, fólia, paroizolácie a zemniaca sieť) je približne 6,3 mm. Táto skladba je ideálna pod plávajúci vinyl, SPC podlahy a laminát.
Dilatačné škáry - nevyhnutná súčasť podlahového kúrenia
Podlahové kúrenie znamená, že sa celá betónová doska (poter) bude hýbať. Pri nahriatí sa roztiahne, pri chladnutí stiahne. Betónové lôžko musí mať dilatačné škáry, ktoré sa musia urobiť tak, aby umožňovali rozpínanie podlahy. Tieto škáry rozdeľujú jednotlivé vrstvy v celom priereze, od tepelnej izolácie až po povrch podlahy. Škáry sa musia vyplniť elasticko-plastickou masou, príp. sa do nich musia zabudovať špeciálne škárové profily.
Statické prvky vo vykurovacom betóne (napr. nosné armatúry) treba v mieste dilatačnej škáry prerušiť. Vykurovacie rúrky sa podľa vopred zostaveného plánu dilatačných škár ukladajú tak, aby podľa možnosti čo najmenej rúrok prechádzalo cez dilatačnú škáru. Okrajové dilatačné škáry musia byť vytvorené na všetkých rozhraniach podlahy a stavebných prvkov (stien, nosníkov, dverí, schodísk atď.), pomocou dilatačnej pásky bez prerušenia až po vrchnú hranu podlahovej krytiny. Maltové premostenia nie sú prípustné. Pri plochách väčších ako 40 m² a jednej dĺžke viac ako 8 m je nevyhnutné plochy dilatovať, aby sa zabránilo vzniku trhlín. Dilatačné škáry musia byť aj v každom dverovom otvore.
Typy podlahového vykurovania
Princíp fungovania podlahového vykurovania spočíva v odovzdávaní tepla do miestnosti sálaním z povrchu podlahy, čo zaisťuje optimálne rozloženie teploty vzduchu.
Teplovodné podlahové vykurovanie
Pri teplovodnom podlahovom vykurovaní je teplonosným médiom teplá voda, ktorá sa rozvádza pomocou siete vytvorenej z plastohliníkových rúrok do jednotlivých miestností, pričom každá miestnosť tvorí samostatný okruh. Najčastejšie sa vyhotovuje mokrým spôsobom, kedy sú vykurovacie rúrky uložené v betónovom potere priamo nad tepelno-zvukovou izoláciou. Celý priestor sa rozdelí na jednotlivé okruhy (chodba, kuchyňa, kúpeľňa atď.), ktoré možno regulovať zmenou prietoku vody v danom okruhu.
Rozdeľovače podlahového kúrenia
Rozdeľovač podlahového kúrenia je kľúčovým komponentom teplovodného systému, ktorý slúži na kontrolu a distribúciu vykurovacieho média do jednotlivých slučiek alebo sekcií systému. Môže sa vyskytovať v rôznych veľkostiach a materiáloch (mosadz, nehrdzavejúca oceľ). Rozdeľovače sa delia podľa tepelnej potreby budovy a spôsobu fungovania vykurovacieho systému. V budovách s nízkou tepelnou potrebou môže stačiť len podlahové kúrenie. Pri kombinácii podlahového kúrenia s radiátormi je rozdeľovač vybavený dodatočnými ventilmi a regulátormi. Odporúča sa použiť dva oddelené rozdeľovače - jeden pre podlahové vykurovanie (s teplotou 30-35°C) a druhý pre radiátory (s teplotou 45-55°C). Pri inštalácii je dôležité označiť jednotlivé okruhy na rozdeľovači, aby bolo možné jednoznačne určiť, ktorá vetva patrí ktorej miestnosti.
Elektrické podlahové vykurovanie
Pri elektrickom podlahovom vykurovaní je zdrojom tepla elektrická energia pôsobiaca prostredníctvom termokáblov. Životnosť uvádzaná výrobcom je 40 až 50 rokov. Systém sa osvedčil pre rovnomerné šírenie tepla po celom povrchu podlahy. Elektrické podlahové kúrenie sa môže deliť na hlavný vykurovací systém a doplnkové temperovanie podlahy.
Možnosti elektrického podlahového vykurovania
- Elektrické vykurovacie fólie: Inštalujú sa priamo pod plávajúcu podlahu v suchej skladbe. Používajú sa s výkonom maximálne 80 W/m². Tento systém umožňuje výrazne nižšiu celkovú výšku skladby podlahy, čo je ideálne pri rekonštrukciách aj novostavbách s obmedzenou stavebnou výškou. Montáž je rýchla, čistá a jednoduchá. Absencia poteru zároveň znamená okamžitú pripravenosť na pokládku finálnej podlahy.

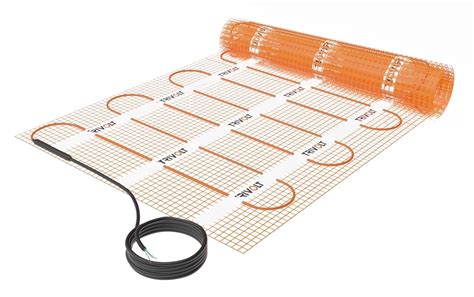

- Elektrické vykurovacie rohože: Po pokládke je potrebné zaliať ich do flexibilného lepidla alebo samonivelačnej hmoty, na čo možno klásť dlažbu alebo vinylové krytiny.
Elektrické podlahové vykurovanie riadia elektronické termostaty, ktoré podľa potreby využívajú zabudovaný priestorový alebo externý podlahový teplotný snímač. V nízkoenergetických a pasívnych domoch je dôležitá presná regulácia tepla. Vykurovacie fólie poskytujú rovnomerné sálavé teplo s rýchlou reakciou na zmenu teploty. V kombinácii s kvalitnou izoláciou podlahy dokáže systém pracovať s nízkou spotrebou energie a excelentnou účinnosťou.
Dôležité normy a požiadavky
Od 1.1.2016 platí nová norma STN 73 0540-2, ktorá mení hodnoty izolácie podlahy. Napríklad pre podlahy so stykom so zeminou je teraz potrebných 100 mm EPS 100 S namiesto pôvodných 50 mm. Avšak, pre podlahy medzi vykurovanými priestormi, ako už bolo spomenuté, hrúbka 30 mm systémovej dosky zodpovedá minimálnej normovej hodnote tepelného odporu 0,75 W/m².K.
Hrúbka podlahovej krytiny by nemala presiahnuť 15 mm, pričom pre poter sa počíta minimálna hrúbka 65 mm pre cementový a 45 mm pre anhydritový poter. Podľa ČSN 74 4505 sa odchýlky rovinnosti podkladových vrstiev merajú klinovým meradlom na meracej late dĺžky 2 m. Podklad musí byť vyrovnaný s maximálnou odchýlkou 2 mm na 2 metre dĺžky.
Praktické tipy a odporúčania
Svojpomocná príprava podlahy trvá pri priemernom dome (120 m²) približne 3 až 5 dní čistého času pre dvoch ľudí. Nerobte to v zhone. Pri nákupe polystyrénu nepozerajte len na cenu za m², ale aj na hustotu. Polystyrén EPS 100 by mal mať váhu cca 18 - 20 kg/m³.
Pred kladením systémovej dosky je dôležité naplánovať umiestnenie vstavaných skríň, práčky, kuchynskej linky či chladničky, aby sa zbytočne nepredražovala realizácia a aby sa tieto plochy zbytočne nevykurovali a spotrebiče neprehrievali. Na dosiahnutie optimálneho výsledku je vždy vhodné poradiť sa s odborníkom. Skladbu podlahy väčšinou určuje projektant - architekt, ktorý sa riadi najnovšími normami.
