Víte, co je tajemstvím úspěšných stavebních projektů? Perfektní základ. A to právě nabízí cihelný systém Porotherm od wienerbergeru! Začnete navrhovat už dnes! Wienerberger poskytuje komplexné podklady pre navrhovanie, ktoré sú kľúčové pre efektivitu a správnosť realizácie.
Kompletný tehlový stavebný systém to nie sú len tehly. Žiaden dom nemôže byť bez okien, dverí a stropu. V tejto produktovej skupine nájdete prvky pre vodorovné nosné konštrukcie ako sú preklady a stropný systém. Stropný systém Porotherm je súčasťou kompletného tehlového stavebného systému.
Na webovej platforme nájdete všetko, čo potrebujete pre navrhovanie v systéme Porotherm. Hľadáte normy alebo vysvetlivky? Potrebujete technické listy? Podklady poskytujú informácie o tepelných a akustických vlastnostiach, statike, požárnej odolnosti a ďalších. Tieto informácie sú dôležité pri návrhu konštrukcie budov, pretože umožňujú správne zohľadniť vlastnosti tehál pri navrhovaní stavebných prvkov a celkovej konštrukcie. Táto webová platforma je tu pre podporu projekčných kancelárií a ďalších odborníkov vo stavebníctve. Společnost wienerberger nabízí ucelený sortiment keramických výrobků. Pálené stavební materiály jsou vyrobeny z přírodních surovin a bydlení v nich je zdravé a komfortní. Patříme mezi nejvýznamnější výrobce stavebních materiálů v České republice.
Všetky stavebné výrobky musia byť vhodné pre konštrukcie budov, aby stavby plnili základné požiadavky Nařízení Evropského parlamentu a Rady Evropy č. 305/2011. Vzorové detaily sú doporučené pre bežné objekty, ako sú typické rodinné domy (podmienky vyhovujú ČSN EN 1996-3, dle Přílohy A). Pre podrobnejšie informácie je k dispozícii spoločnosť Wienerberger s.r.o.
Porotherm Stropný Systém: Kľúč k Pevnej Konštrukcii
Stropná konštrukcia je dôležitou súčasťou každej stavby, preto výber typu stropu musíme dôkladne zvážiť. Vďaka rýchlosti a jednoduchosti montáže si montovaný tehlový strop udržiava dlhoročnú tradíciu. Strop Porotherm je montovaný stropný systém z nosníkov a vložiek, ktorý sa priamo na stavbe zaleje betónom požadovanej triedy.
Hlavnými prvkami stropného systému sú keramické predpäté stropné nosníky (KPSN) a keramické stropné vložky (KSV). Doplnkovým prvkom sú vencové tehly s tepelnoizolačnou vrstvou (VT). Stropný systém Porotherm je určený na zhotovenie stropov s rozpätím 1,5 až 7,75 m a je určený pre prevažne statické zaťaženie.
Montáž stropného systému Porotherm

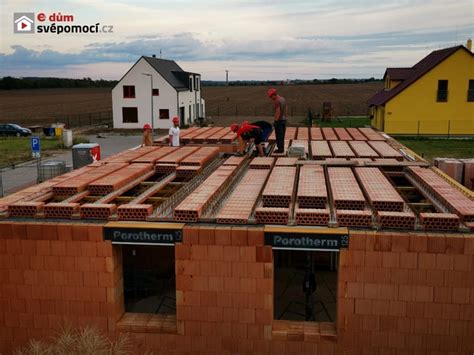

Nosníky ukladáme podľa kladačského výkresu priamo na posledný rad tehál. Nosníky smú byť podopreté iba na koncoch (prostý nosník). V prípade veľkých nerovností je potrebné podklad pred ukladaním nosníkov vyrovnať betónovou vrstvou hr. 30-50 mm. Nosníky začíname ukladať vždy od kraja stropného poľa. Prvý nosník uložíme podľa kladačského výkresu, kde by mala byť vyznačená jeho osová vzdialenosť od priľahlej steny.
Nosníky je nutné podoprieť podperami. Nosníky dlhšie ako 4,00 m treba podoprieť už pri ich ukladaní, aby nedošlo k poškodeniu v dôsledku nadmerného priehybu od vlastnej tiaže. Pomocou podopretia vnesieme do každého poľa stropu aj predpísané montážne nadvýšenie v strede rozpätia stropu. POZOR: Stojky podpier nesmú byť opreté priamo na nespevnený terén, aby sa pri zaťažení čerstvým betónom pri betonáži stropu nezaborili. Mohli by tak dôjsť k nežiaducemu priehybu stropu. V prípade, že pod stropom je nespevnený terén, musíme pod stojkami vytvoriť roznášacie pätky.
Stropné vložky ukladáme nasucho vždy medzi dva nosníky. Pri ich ukladaní nie je povolené na ne stúpať. Pre tento účel je potrebné cez stropné vložky položiť dosku. Stropné vložky by nemali zasahovať nad nosnú stenu. Po obvode stropu vymurujeme vencovú tehlu tak, aby tepelná izolácia smerovala dovnútra. Pre spojovaciu výstuž platí zásada: presah za vnútorný líc nosnej steny na dĺžku 1/6 rozpätia, minimálne však 0,8 m. Pri betonáži stropu betónujeme súčasne aj stužujúci veniec, ktorý je v úrovni stropu a má rovnakú výšku.
Betonáž a tuhnutie
Na zaliatie stropu používame betón triedy C 20/25. Hrúbka betónovej dosky môže byť 40 až 70 mm, čo má vplyv na únosnosť stropu. Pred betonážou treba najmä v letných mesiacoch stropné vložky a nosníky dôkladne poliať vodou, aby sa predišlo prudkému úbytku vody z čerstvého betónu vplyvom nasiakavosti keramického črepu. Betonáž musí prebiehať rovnomerne. Betón treba v letnom období chrániť proti rýchlemu vysychaniu pravidelným polievaním. V zimnom období je povolené betónovať bez špeciálnych prísad proti zamrznutiu do +5°C. Stropná konštrukcia dosahuje svoju navrhovanú únosnosť po uplynutí 28 dní od betonáže.
STROP BEZ NADBETONÁVKY POROTHERM BN
Typy Prekladov Porotherm a Ich Použitie
Preklady predstavujú organickú súčasť tehlového stavebného systému Porotherm. Široký sortiment dĺžok odstupňovaný po 250 mm naväzuje na rozmery tehál Porotherm, čo zjednodušuje ich navrhovanie a zhotovovanie. Preklady sa môžu skracovať pílením pomocou vhodného náradia, nie však sekaním.

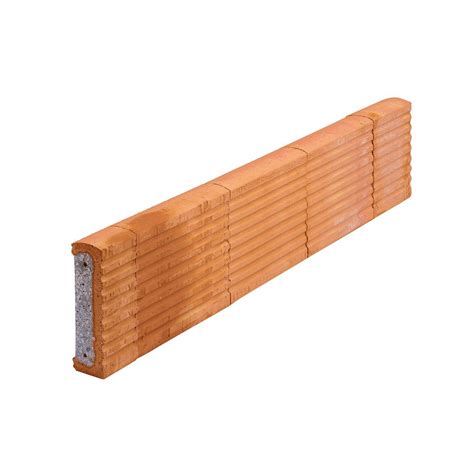

Keramické predpäté preklady (KPP)
- Keramické predpäté preklady Porotherm (KPP) sa vyrábajú v dĺžkach od 1,00 m do 3,00 m pre rozpony 0,75 až 2,75 m odstupňované po 0,25 m. Preklad má v reze rozmery 65 x 120 mm. Tieto preklady nie sú samonosnými prvkami. Kompletný preklad s patričnou únosnosťou, tzv. spriahnutý preklad, vzniká po nadmurovaní alebo nadbetónovaní tlačenej oblasti. Preklady Porotherm sa ukladajú do lôžka z cementovej malty zásadne na celé tehly. Pred murovaním alebo betónovaním tlakovej zóny treba preklady podoprieť a to na maximálny rozpon 1,00 m. Dĺžka uloženia je minimálne 120 mm.
- Samotné keramické predpäté preklady Porotherm KPP 12 tiež nie sú nosné. Kompletný, tzv. spriahnutý preklad vznikne z potrebného počtu predpätých prekladov po vymurovaní alebo vybetónovaní tzv. tlačenej zóny nad prekladom. Preklady Porotherm KPP 12 majú univerzálne použitie v murovaných stenách pre otvory s rozpätím 0,50 až 2,75 m. Sú vhodné predovšetkým na zhotovenie prekladov vo vnútorných nosných a nenosných stenách.
Samonosné preklady

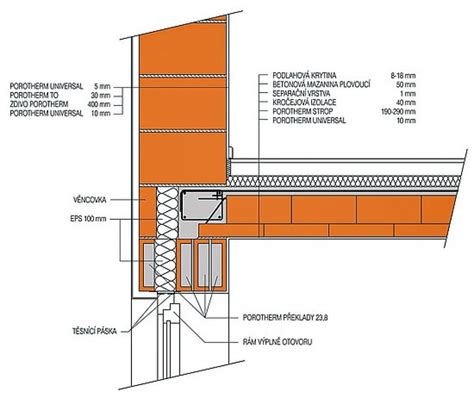

- Preklady Porotherm 23,8 (číslo označuje výšku prekladu v cm) sú samostatne nosné preklady, ktorých výška je zhodná s výškou tehál Porotherm P+D. Preto sa odporúčajú hlavne nad otvory v obvodovej stene. Vyrábajú sa v dĺžkach od 1,00 m do 3,25 m odstupňovaných po 0,25 m pre rozpony 0,75 až 2,75 m. Preklad má v reze rozmery 71 x 238 mm.
- Keramické preklady Porotherm KP 7 sú nosné (zaťažiteľné) hneď po zabudovaní, bez potreby montážneho podoprenia. Kompletný preklad nad otvorom sa zhotoví vyskladaním z potrebného počtu prefabrikátov v závislosti od hrúbky steny, resp. od zaťaženia. Preklady Porotherm KP 7 majú univerzálne použitie v murovaných stenách pre otvory s rozpätím 0,75 až 3,00 m.
Špeciálne preklady: roletové a žalúziové
- Roletový preklad RONO je špeciálny druh prekladu umožňujúci schovať schránku navíjacej rolety do nadpražia. Spôsob zhotovenia kompletného roletového prekladu RONO závisí predovšetkým od hrúbky steny, v ktorej sa preklad vytvára.
- Roletové a žalúziové preklady Porotherm KP Vario sa používajú ako nosné prvky nad okennými a dvernými otvormi v murovaných obvodových stenách s možnosťou zabudovania vonkajších roliet alebo žalúzií. Skladajú sa z dvoch dielov - z vnútorného nosného dielu, čo je železobetónový preklad s keramickým povrchom a z vonkajšieho tepelnoizolačného dielu, do ktorého sa osadzuje roletová alebo žalúziová schránka.
Porovnanie vybraných typov prekladov Porotherm
| Typ Prekladu | Rozmery rezu (mm) | Samonosný | Rozpätie (m) | Poznámky |
|---|---|---|---|---|
| Keramický predpätý KPP | 65 x 120 | Nie | 0,75 - 2,75 | Vyžaduje nadmurovanie/nadbetónovanie, podopretie |
| Porotherm 23,8 | 71 x 238 | Áno | 0,75 - 2,75 | Výška zhodná s tehlami P+D, pre obvodové steny |
| Porotherm KP 7 | - | Áno | 0,75 - 3,00 | Nosný hneď po zabudovaní, bez podoprenia |
| Keramický predpätý KPP 12 | - | Nie | 0,50 - 2,75 | Pre vnútorné nosné a nenosné steny |

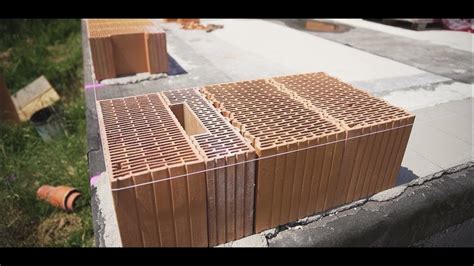

Základné Princípy Murovania s Tehlami Porotherm
Podklad muriva musí byť vodorovný. V prípade, že je to potrebné, treba pred začatím murovania nataviť alebo položiť na základovú dosku v mieste budúcich stien izolačné pásy proti vlhkosti, ktoré musia byť cca o 150 mm širšie ako hrúbka muriva. Zistené rozdiely vo výške základu sa vyrovnajú maltou.
Na tento účel nám postačí jednoduchá murovacia pomôcka - hobľovaná lata s ryskami po 250 mm. Ako prvé sa založia rohy stavby. Medzi takto založené rohy sa v každom rade natiahne z vonkajšej strany murárska šnúra. Tehly sa ukladajú do malty tesne za sebou pozdĺž natiahnutej šnúry. Poloha jednotlivých tehál sa upravuje pomocou vodováhy a gumového kladiva.
Zvislé škáry medzi tehlami P+D zostávajú nepremaltované. Na murovanie tehál používame maltu optimálnej konzistencie, t.j. takej, aby nezatekala do zvislých otvorov. Malta vytekajúca z ložných škár sa stiahne murárskou lyžicou. Výšku jednotlivých radov a polohu tehál treba pravidelne kontrolovať. V prípadoch, keď pôdorys objektu nie je navrhnutý v module 125, resp. 250 mm, alebo sa v pôdoryse nachádzajú nepravouhlé rohy, treba na stavbe pripraviť vhodné doplnkové kusy tehál.
