Sadrokartónové podhľady predstavujú moderné a flexibilné riešenie pre úpravu interiérov. Tieto nenosné konštrukcie, montované pod nosné stropy budov, spĺňajú nielen estetické požiadavky, ale aj dôležité stavebno-fyzikálne kritériá. Medzi ich základné výhody patrí nízka hmotnosť a rýchly postup výstavby, čo z nich robí obľúbenú voľbu pri rekonštrukciách aj novostavbách.
Podhľady plnia rad funkcií:
- Estetická povrchová úprava nosnej stropnej konštrukcie.
- Znižovanie svetlej výšky miestnosti z rôznych dôvodov.
- Zvyšovanie požiarnej odolnosti.
- Zlepšovanie zvukovo izolačných vlastností stropu.
- Architektonické stvárnenie stropu - zo sadrokartónu je možné vytvoriť ľubovoľné klenby a oblúky.
Nosná konštrukcia
Základom každého sadrokartónového podhľadu je jeho nosná konštrukcia. Tá je zvyčajne tvorená UD a CD profilmi z pozinkovaného plechu s hrúbkou 0,6 mm. CD profily sa montujú v dvoch vrstvách: ako základný a ako montážny (nosný) profil. Vzájomne sa spájajú pomocou krížových spojok s označením K02 (dvojdielne) alebo K01 (jednodielne na predĺženie profilov).
Potrebnú výšku stropu zabezpečíme použitím rôznych druhov závesov, drôtov a hmoždiniek. Je dôležité upozorniť, že na upevnenie závesov do stropnej konštrukcie stavby používame zásadne kovové hmoždinky!
Systémovým riešením, ktoré poskytuje funkčný podhľad, je často dvojúrovňová krížová konštrukcia s jednou vrstvou dosiek. Konštrukcia montovaného podhľadu je dilatovaná v stykoch a oddilatovaná po okrajoch od nosnej konštrukcie.
Montážny postup nosnej konštrukcie
- Vymeriame a vyznačíme polohu stropu, pričom je potrebné zohľadniť hrúbku opláštenia.
- Na UD profily nalepíme penové tesnenie a pripevníme ich natĺkacími hmoždinkami alebo iným vhodným prostriedkom podľa druhu podkladu po obvode miestnosti.
- Vymeriame polohu závesov. Ich rozostup v smere nosných profilov je maximálne 900 mm a v kolmom smere maximálne 1000 mm. Závesy pripevníme stropným klincom do betónu alebo skrutkou do dreva.
- Pri použití perových závesov nastavíme požadovanú výškovú polohu.
- Na UD profily položíme nosné CD profily v osovej vzdialenosti maximálne 1000 mm a upevníme závesy.
- Do UD profilov vložíme montážne CD profily v osovej vzdialenosti maximálne 500 mm a spojíme ich krížovými spojkami s nosnými CD profilmi.
Na upevnenie závesných tyčí a otočných závesov použite oceľové hmoždinky. Predpísaná skúšobná sila na vytrhnutie závesu je 1,2 kN. Do betónových nosných stropov sa používajú oceľové rozperky, napr. DN6 alebo ZHOP. Na nosné kotvenie podhľadov k nosnému stropu sa nesmú použiť plastové rozperky.
Podľa nosnosti možno závesy podhľadov rozdeliť na ploché (nosnosť do 25 kg na jeden záves) a štvorbodové (nosnosť do 40 kg na jeden záves). V súčasnosti sa vyrábajú rôzne typy závesov oboch kategórií nosnosti.
Perový záves nie je odolný proti požiaru zvrchu (z dutiny). Ak sa vyžaduje požiarna odolnosť tohto typu, treba použiť buď posuvný pákový záves, alebo záves Nonius rektifikovaný dvoma závlačkami.
Montážne CD-profily (t. j. profily, ku ktorým sa montujú dosky opláštenia) sú pripevnené k nosnému stropu prostredníctvom priamych závesov alebo stavebných strmeňov. Montážne CD-profily sa pripevnia k nosným CD-profilom pomocou uhlových kotiev (dve kotvy na jeden spoj) alebo krížových spojok.
Nosné CD-profily (t. j. profily tvoriace hornú vrstvu krížového dvojúrovňového roštu) sú pripevnené k nosnému stropu prostredníctvom závesov a ťahadla - drôtu s okom (4 mm, dĺžka 125 až 1 500 mm). Pre väčšie zvesenie možno drôty nadstaviť dvojitou perovou spojkou. S ohľadom na požiadavku pevnosti na vzper, potrebu zaistenia proti posunu v rovine podhľadu alebo požiadavku požiarnej odolnosti podhľadu zhora sa použijú alternatívne typy závesov.
V prípade zaveseného podhľadu na jednoúrovňovom krížovom rošte sa montážne CD-profily delia na hlavné (nesú záves) a deliace.
Vhodným riešením pre vytvorenie stabilného a rovnomerného systému pre podhľady je systém Cross‑Lock. Tento systém poskytuje riešenie pre osadenie kaziet so skrytou hranou D2. Konštrukcia je tvorená z profilov Quick‑Lock T24 UNIPRO, ktoré sú pripevnené priečne pod profily Quick‑Lock T24 UNIPRO pomocou krížových spojok Cross‑Lock. Vzdialenosť medzi profilmi a bodmi zavesenia sa môže meniť, aby sa optimalizovala nosnosť konštrukcie. V tomto systéme je v prípade potreby možné vybrať každú kazetu individuálne.
Opláštenie
V závislosti od požiadaviek na požiarnu odolnosť sa používa jedno- alebo viacvrstvové opláštenie. Podľa prostredia sa volia sadrokartónové platne obyčajné, impregnované (pre vlhké prostredia ako kúpeľne) alebo protipožiarne.
Montáž sadrokartónových dosák
- Pomocou skrutiek TN opláštime konštrukciu sadrokartónovými doskami. Dosky kladieme dĺžkou kolmo na montážne profily tak, aby nedochádzalo k vytváraniu krížových spojov.
- Montáž sadrokartónových dosiek na strop by mala prebiehať pozdĺž smeru svetla, aby nedochádzalo k viditeľnosti škár.
- Dosky sa priložia na nosné profily a priskrutkujú sa. Na šírku každej dosky by malo byť najmenej 9 skrutiek v rozostupoch asi 15 cm.
- Okrajové dosky je možné v prípade potreby zrezať nožom. Ich šírka by však nemala byť menšia ako 30 cm.
- Dotyk priečnych hrán dosák sa musí umiestniť na montážny profil (latu). Ak netreba zaistiť dilatačnú nezávislosť podhľadu od okolitých vertikálnych konštrukcií (do plochy podhľadu zhruba 30 m2), možno opláštenie priskrutkovať aj do obvodových UD-profilov.
- Dosky sa orientujú vždy dĺžkou kolmo na montážne profily. Priečne škáry susediacich dosák musia byť vystriedané (presadené) minimálne o jeden montážny profil.
Pri montáži dosák je dôležité dbať na ich správnu manipuláciu, aby nedošlo k poškodeniu hrán. Dosky sa nesmú montovať pri relatívnej vzdušnej vlhkosti nad 80 % a pod 40 %.
Vzdialenosť montážnych profilov môže byť maximálne 320 mm. Dosky vo vyhotovení s kolmo rezanou hranou po celom obvode dosky sa musia klásť vždy v jednom smere. Na udržanie smeru pomáha farebná značka v oblasti priečnej hrany, ktorou sú dosky označené už z výroby.
Odporúča sa jemne navlhčiť hrany dosák pred ich montážou a nanesením lepidla, čo prispeje k lepšiemu priľnutiu lepidla a k vyššej pevnosti lepenej škáry. Lepidlo sa nanáša priamo z kartuše, pričom sa musí na hranu naniesť rovnomerne a v správnej miere. Pri osadzovaní dosák treba vytvoriť škáru širokú asi 1 mm. Lepidlo vytlačené zo škáry sa zrazí pomocou ostrej špachtle.
Pri akustických perforovaných dosák je vhodné pred finálnym náterom zabezpečiť penetračným náterom určeným na sadrokartónové dosky. Týmto náterom sa zjednotí rozdielna nasiakavosť dierovaných sadrokartónových dosák a škárovacieho tmelu.
Hmotnosť konštrukcie
Hmotnosť sadrokartónového podhľadu závisí od jeho skladby:
- Jednoduché opláštenie: 12 kg/m².
- Dvojité opláštenie: 24 kg/m².
Požiarna odolnosť a zvuková izolácia

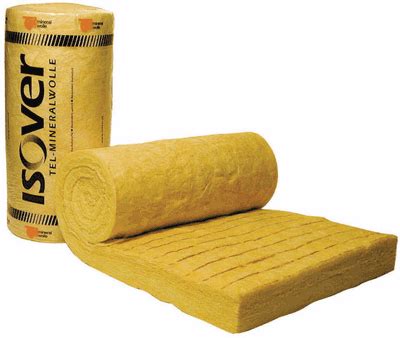

Požiarna odolnosť sadrokartónového podhľadu je závislá na skladbe nosného stropu, použitej tepelnej izolácii, počte vrstiev a type sadrokartónových platní. Pre zvýšenie tepelnej a zvukovej izolácie stropu je vhodné položiť na jeho konštrukciu minerálnu vlnu.
Dilatácie
Dilatačné škáry v sadrokartónových konštrukciách sa vytvárajú z dvoch hlavných dôvodov:
- V miestach dilatačných spojov nosnej konštrukcie stavby je potrebné vytvoriť aj dilatačné spoje v sadrokartónových konštrukciách.
- Pri prekročení plošných resp. dĺžkových limitov pre sadrokartónové konštrukcie:
- Maximálna dĺžka priamej konštrukcie je 15 m.
- Maximálna plocha konštrukcie je 100 m².
Oblúkové a zvlnené podhľady
Montáž oblúkových a zvlnených podhľadov a klenieb vyžaduje špeciálnu prípravu tvarovanej konštrukcie. Používajú sa na ňu ohybné sadrovláknité dosky alebo akustické veľkoplošné dosky. Konštrukcia podhľadu sa zhotoví z montážnych CD-profilov, ohybných nosných profilov 59x7, krížových spojok a závesov Nonius. Tvar zaoblenia sa vytvorí pomocou ohybných nosných profilov pripevnených k stropu (prípadne k stene) prostredníctvom závesov Nonius.
Dosky opláštenia sa ohýbajú za sucha a vždy vo svojom pozdĺžnom smere. Na podhľade sa dosky montujú priečne, pozdĺžnou hranou kolmo na osnovu montážnych CD-profilov.
Sádrokarton - montáž stropu s Rigips
Systémy suchej výstavby
Systémy suchej výstavby sa montujú po dokončení a potrebnom vyschnutí všetkých mokrých procesov v interiéri. Vlhkosť stien má byť ustálená, povrchy suché a podkladné betóny vyzreté. Po montáži treba dosky chrániť pred dlhotrvajúcou vysokou vzdušnou vlhkosťou. Vo vnútri budovy sa musí aj po ukončení montáže kaziet alebo dosák zaistiť dostatočné vetranie.
Tmelenie a finálna úprava
Po montáži sadrokartónových dosák nasleduje tmelenie škár a hláv skrutiek. Na vyplnenie škár, spojov, rohov, prasklín a trhlín v sadrokartóne sa používa špeciálny akrylátový tmel. Pri práci s akrylátovým tmelom je dôležité dodržať postup aplikácie a vyhládzania škár.
Tmelenie sa realizuje vždy s výstužnou páskou škárovacími tmelmi.
Rýchlo brúsiteľný, ľahký AKRYLOVÝ NÁTER je vhodný na vyplnenie aj hlbokých, statických trhlín, dutín alebo medzier v stenách, stropoch, spojoch sadrokartónu a na maskovanie hláv skrutiek v interiéroch.
Tento krok umožní, aby sme mohli pristúpiť k maľovaniu povrchu zníženého stropu.
Bezpečnosť a údržba
Pri inštalácii podhľadu je dôležité dbať na bezpečnosť a správny postup montáže. Je potrebné vyhnúť sa napríklad inštalácii podhľadu pri nepriaznivých poveternostných podmienkach alebo preťažovaniu konštrukcie.
Podhľady sú konštrukcie visiace pod stropnou konštrukciou. Ako materiál sa na podhľady používajú sadrokartónové dosky, sadrové tvarovky, prípadne dosky či minerálne podhľady v oceľovom rastri. Podhľady môžu byť aj drevené. Medzi ich kľúčové vlastnosti patria:
- Izolácia proti rušivým vplyvom hluku.
- Izolácia proti prestupu tepla.
- Mechanická spôsobilosť (odolnosť voči deformáciám).
- Jednoduchosť montáže.
- Súlad s modulovou koordináciou.
- Estetický vzhľad.
- Funkčné využitie.
- Požiadavky údržby.
