Komplexné informácie o vyústení plynového kotla na strechu a bezpečnej inštalácii

Zemný plyn predstavuje vo väčšine prípadov najlacnejší zdroj energie pre autonómne vykurovanie a prípravu teplej úžitkovej vody. Je však nevyhnutné si uvedomiť, že tento zdroj energie je vysoko výbušný. Nesprávna inštalácia a pripojenie plynového kotla môže viesť k vážnym problémom. Preto je kľúčové dôkladne sa oboznámiť s požiadavkami na inštaláciu plynových kotlov, predpismi a pravidlami. Akékoľvek odchýlky od uvedených požiadaviek môžu viesť k tragédii.

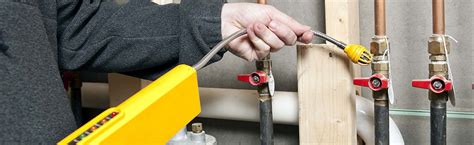

Bezpečnosť na prvom mieste: Základné požiadavky na inštaláciu plynových kotlov

Pred samotnou inštaláciou vykurovacieho kotla je potrebné si dôkladne preštudovať požiadavky na miestnosť, v ktorej bude kotol umiestnený. Len dodržiavaním stanovených noriem je možné zabezpečiť bezpečnú prevádzku plynových spotrebičov. Pracovníci plynární navyše nepripoja zariadenie k plynovému potrubiu, ak nie sú splnené správne podmienky inštalácie.

Cieľom pravidiel stavebných predpisov pre inštaláciu plynových zariadení v kuchyniach a kotolniach je zvýšenie bezpečnosti prevádzky. Zanedbanie týchto pravidiel môže viesť k vážnym následkom. Metán a propán-bután, ktoré sa spaľujú v domácich kotolniach, sú výbušné. V prípade úniku a nahromadenia plynu v miestnosti hrozí explózia s rozsiahlymi škodami.

Podľa stanovených pravidiel môžu byť plynové kotly inštalované v rôznych priestoroch:

• V kuchyniach bytov a rodinných domov.
• V suteréne a podkroví rodinných domov.
• V garáži a malej dielni.
• V samostatnej budove alebo priamo v obytnej budove ako špecializovaná kotolňa.

Domáce plynové kotly sa nesmú inštalovať vo vlhkých priestoroch, ako sú kúpeľne a toalety, ani v obývacích izbách a chodbách. Kotol v žiadnom prípade nepatrí do spálne či obývacej izby. Nesmie sa nachádzať tam, kde je plynomer alebo hlavný uzáver plynu.

Pri montáži kotla na stenu je potrebné dodržať minimálnu vzdialenosť 0,5 metra od stropu a stien a 0,8 metra od podlahy. Minimálna vzdialenosť kotla od horľavých predmetov by podľa noriem mala byť 20 centimetrov. Zároveň by ste mali kotol umiestniť tak, aby bol k dispozícii manipulačný priestor najmenej 80 centimetrov. Uzatváracia armatúra na kotol musí byť v tej istej miestnosti, ako je kotol, vo vzdialenosti maximálne 150 cm od nej.

Typy plynových kotlov a možnosti ich umiestnenia

Vybrali ste si pre vaše bývanie ideálny kotol? Výborne. Teraz prichádza na rad otázka, kam ho umiestniť. Konečné rozhodnutie ovplyvňuje nielen estetická stránka, ale aj technické normy a predpisy. Moderné plynové kotly sú dostupné vo viacerých elegantných prevedeniach, preto je ich možné zakomponovať ku kuchynskej linke, na chodbu či do kúpeľne.

Kotly slúžiace na prípravu TÚV sa umiestňujú tak, aby vzdialenosť medzi kotlom a zariaďovacími predmetmi bola čo najkratšia. V dlhom potrubí vychladne väčšie množstvo vody, ktoré sa musí odpustiť. Riešením môže byť inštalácia cirkulačného potrubia. Inštalácia sa predraží, ale teplá voda bude vytekať takmer okamžite. Iným riešením je použitie plynového kotla na vykurovanie a elektrického ohrievača vody.

Prehľad typov plynových kotlov

Kľúčová úloha vetrania v kotolniach

Pre správnu funkciu plynového kotla je nevyhnutný neustály prísun kyslíka na úplné spálenie plynu, a to buď cez koaxiálne potrubie, alebo cez dvere či okno pece. Akékoľvek odchýlky od normy môžu viesť k vypnutiu zariadenia až do odstránenia nedostatkov.

Plynová kotolňa súkromného domu musí byť nevyhnutne vybavená vetraním v súlade so štátnymi normami a predpismi (SNiP). Skvapalnený a zemný plyn môžu spôsobiť požiar alebo výbuch, preto sú v prevádzkových priestoroch kladené zvýšené bezpečnostné požiadavky. Dodržiavanie všetkých štandardov vetrania je povinné a malo by sa zohľadniť pri projektovaní rodinného domu alebo pri výbere miestnosti pre kotolňu.

Nesprávne navrhnuté vetranie nielenže ohrozuje ľudské životy a zdravie, ale tiež znižuje výkon zariadenia. Prevádzka plynového kotla je možná len pri konštantnom prívode kyslíka do kotla a včasnom odvádzaní produktov spaľovania. Pri nedostatku vzduchu palivo horí horšie. Ak kotol spotrebuje rovnaké množstvo plynu, v slabo vetranej miestnosti vyprodukuje menej tepla. Slabé odsávacie vetranie v kotolni s podlahovým plynovým kotlom vedie k hromadeniu splodín horenia a sadzí vo vnútri zariadenia, zmenšeniu priemeru vzduchotechnických potrubí, zhoršeniu ťahu a odvádzaniu časti spalín do miestnosti.

Vetranie kotolne podľa noriem SNiP

V plynovej kotolni musí byť zabezpečené vetranie, pričom výstup vzduchovodu je umiestnený na strope. Prívod vzduchu je zabezpečený z ulice ventilačným potrubím alebo z priľahlej miestnosti cez otvory v spodnej časti dverí.

Výpočet prívodu vetracieho vzduchu sa vykonáva na základe výkonu kotla:

• Prítok z ulice: na 1 kilowatt energie - od 8 cm² vzduchu.
• Prítok zo susednej miestnosti: na 1 kilowatt energie - od 30 cm² vzduchu.

Prirodzené a umelé vetranie

Zvyčajne sa na vetranie plynovej kotolne v súkromnom dome používa prirodzený ťah. Pri kotle s výkonom do 30 kilowattov je na prítok dostatočný prieduch vzduchu s priemerom 15 cm. Ak nie je možné vybaviť systém prirodzeného vetrania v plynovej kotolni, uchýli sa k mechanickému odsávaniu.

Mechanické vetranie je zabezpečené ventilátormi. Spravidla sa používajú potrubné ventilátory, ktoré sa vyberajú podľa prierezu ventilačných potrubí. Výpočet vlastnými rukami pre objem vzduchu, ktorý sa má vymeniť za hodinu, je: (Šírka miestnosti * Výška stropu * Dĺžka miestnosti) * 3.

Odvod spalín: Správna konštrukcia a výška komína

Dôležitým kritériom pre umiestnenie kotla je odvod spalín. Spaliny z kotla sa zvyknú odvádzať odvodom do komína, cez stenu alebo cez strechu. Komín je jedným z najdôležitejších prvkov správneho ventilačného zariadenia pre kotolňu. Jeho konštrukcia si zaslúži osobitnú pozornosť.

Komín musí mať minimálny prirodzený ťah, ktorý väčšinou udáva výrobca kotla. Ak ho nemá, musí sa použiť na odvod spalín turbo kotol s odvodom spalín cez stenu či strechu. Komín nesmie prepúšťať plyn a dym. Do vzduchu kotolne by sa nemali dostať žiadne splodiny horenia. Na zvýšenie tesnosti komína sa niektorí majitelia rozhodnú omietnuť ho alebo vložiť azbestocementovú rúru do kovovej rúry.

Plynové kotly sa musia napojiť na komín s vložkou z hliníka alebo nehrdzavejúcej ocele. Tieto materiály sú odolné proti účinkom spalín a mrazu. Ak nie je možné splniť túto podmienku, musí sa použiť turbokotol umiestnený v blízkosti vonkajšej steny. Vývod spalín by mal byť v predpísanej vzdialenosti od okien.

Technické parametre komína

• Priemer komína závisí od výkonu kotla. Priemer ventilačného komína v plynovej kotolni musí byť väčší ako priemer komína samotného kotla a závisí od jeho výkonu.
• Môžu sa použiť nasledujúce proporcie: pri výkone kotla 24 kW - priemer 120 mm; pri 30 kW - 130 mm; pri 40 kW - 170 mm; pri 55 kW - 190 mm; pri 80 kW - 220 mm; pri 100 kW - 230 mm.
• Komín sa vyrába z plechu (pozinkovaného alebo nerezového). Má kruhový prierez rovnakého priemeru po celej dĺžke a kontrolné okno na čistenie.
• Komín by nemal mať viac ako tri zákruty alebo ohyby.

Účinná výška komína a jej vplyv

Dôležitým faktorom je tzv. účinná výška komína. Táto meria výšku od napojenia spotrebiča (napríklad kotla) až po ústie komína. Je to kľúčový parameter pre výpočet komínového ťahu, ktorý umožňuje prirodzený odvod spalín bez potreby ventilátorov či núteného odťahu. Všeobecne platí, že odporúčaná a aj zaužívaná minimálna účinná výška komína by mala byť aspoň 5 metrov, pokiaľ nie je doložený výpočet, ktorý preukazuje opak. Pokiaľ je účinná výška príliš malá, môže dôjsť k zásadným problémom, ako je nefunkčná alebo nestabilná prevádzka spotrebiča, spätný ťah spalín (dym sa môže vracať do miestnosti) alebo usadzovanie dechtu a sadzí, čo zvyšuje riziko požiaru.

Výška komína nad strešným plášťom

Samotný komín, keď prejde cez strešný plášť, by mal byť vyšší o 65 cm, ako je najvyšší bod na streche, čiže hrebeň, ak sa osovo komín nachádza do 2 metrov od hrebeňa. Ak komín osovo prejde cez strešný plášť bližšie k odkvapu, t.j. ďalej ako 2 metre od hrebeňa, jeho výška je určená prienikom uhla -10° od hrebeňa a samotnej osi komína. V mieste prieniku by mala byť jeho výška o 65 cm vyššia ako prienik tejto línie.

Emisie zo stacionárnych zdrojov sa musia do ovzdušia odvádzať tak, aby nespôsobovali významné znečistenie ovzdušia. Pre najviac používané spaľovacie zariadenia s maximálnym tepelným výkonom (MTP) < 0,3 MW sa poloha ústia komína alebo výduchu a jeho prevýšenie nad strechou samotnej budovy určuje podľa technickej normy STN EN 15287 - 1+A1 Komíny. V prípade spaľovacích zariadení s výkonom od 0,3 MW do 1,2 MW musí byť prevýšenie komína nad šikmou strechou najmenej 1 m, pri plochej streche 1,5 m.

Špecifické pravidlá pre rôzne typy striech

Pri navrhovaní komína nestačí poznať len výšku stavby alebo typ strechy. Zásadnú rolu hrá aj konkrétny spotrebič, ktorý bude ku komínu pripojený. Každý druh vykurovacieho zariadenia má iné nároky na ťah, priemer komína aj jeho účinnú výšku.

• Šikmá strecha: Podľa Vyhlášky MŽP č. 248/2023, výška vyústenia má byť minimálne 0,6 m nad úrovňou prechodu strechou. Ak sa komín nachádza do 2 metrov od hrebeňa, mal by byť vyšší o 65 cm ako hrebeň. Ak je komín vo väčšej vzdialenosti od hrebeňa, treba viesť pomyselnú priamku z hrebeňa pod uhlom 10° a komín by mal byť o 65 cm vyššie ako miesto, kde táto priamka pretne os komína.
• Plochá strecha: Pri plochých strechách (so sklonom do 20°) platí, že minimálna výška komína nad atikou je stanovená na 1,0 meter (100 cm). V praxi je však často potrebné prihliadnuť na okolité budovy a možné obťažovanie dymom. Pri plochých strechách je tiež dôležité myslieť na budúcu skladbu strechy, aby komín nezostal „utopený“.

Materiál komína a jeho vplyv na výšku a funkčnosť: Výška a vyhotovenie komína sa líšia napríklad pri keramických aj kovových komínoch. Pri plynovom palive môže byť teplota komínového plášťa pod 40°C.

Nadmerná výška nie je vždy výhoda: Príliš vysoký komín môže mať, naopak, negatívny vplyv na ťah, najmä pri moderných spotrebičoch s riadeným spaľovaním.

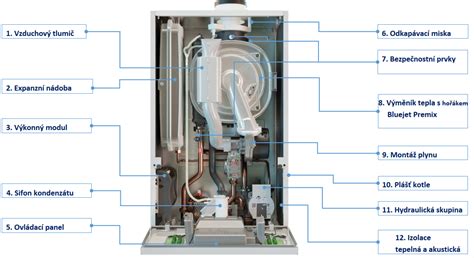

Špecifiká kondenzačných kotlov a ich spalinových ciest

Kondenzačné kotly predstavujú v súčasnosti najúspornejšiu alternatívu pri vykurovaní zemným plynom. Princíp účinnosti kondenzačných kotlov spočíva v efektívnom využití tepla obsiahnutého v spalinách. Klasické kotly neochladzujú spaliny pod bod mrazu, čím vodná para s vysokou latentnou energiou uniká nevyužitá komínom. Naopak, kondenzačné kotly ochladia spaliny tak, že vodná para skondenzuje. Týmto procesom sa uvoľní tzv. kondenzačné teplo, ktoré sa následne využíva na ohrev vykurovacej vody.

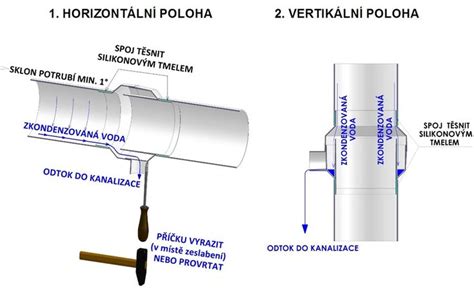

Odvod kondenzátu

Každý kondenzačný kotol je vybavený odvodom kondenzátu, ktorý je zabezpečený sifónom brániacim úniku spalín do okolia. Spálením 1 m³ zemného plynu vznikne teoreticky až 1,6 litra kondenzátu, ktorý je potrebné odviesť do kanalizácie. Nesprávne riešenie odvodu kondenzátu môže spôsobiť vážne poruchy kotla. Správne riešenie odvodu kondenzátu by malo zahŕňať sifón s lievikom aj na strane kanalizácie. Ak v kotolni nie je k dispozícii odpad do kanalizácie, je nevyhnutné použiť čerpadlo na kondenzát s automatickým spínaním.

Odvod spalín a prívod vzduchu

Kondenzačné kotly sú štandardne vybavené ventilátorom, preto sa označujú ako „turbo“ kotly. Ventilátor zabezpečuje nútený odvod spalín a prívod spaľovacieho vzduchu. Nízka teplota spalín (bežne do 50 °C) spôsobuje slabší ťah komína. Spaliny kondenzujú aj v komíne, preto nemožno použiť klasický vyvložkovaný komín. Dôležité je optimálne riešenie odvodu spalín a prívodu vzduchu.

Koncentrické potrubie (rúrka v rúre) umožňuje súčasne odvádzať spaliny a privádzať spaľovací vzduch. Tým sa zamedzí ochladzovaniu miestnosti čerstvým vzduchom a umožňuje sa dodatočné získanie tepla zo spalín ohrevom nasávaného vzduchu.

Možnosti odvodu spalín pre kondenzačné kotly

• Prechod šikmou strechou: je jednoduchý a nenáročný.
• Prechod plochou strechou: si vyžaduje predprípravu otvoru pre spalinovod už počas stavby strechy.
• Vodorovné vyústenie na vonkajšej stene: nie je v novostavbách bežne schválené, je možné ho použiť len pri výmene kotla v starších inštaláciách.

Komín na plynový kondenzačný kotol je lepším riešením ako plastový výfuk, pretože je odolnejší voči vetru, snehu a účinkom spalín, a umožňuje lepšie rozptýlenie spalín. Spaliny z kondenzačného kotla, ktorý je vyústený len plastovým výfukom, okamžite po vyfúknutí skondenzujú, kondenzát spadne na strešnú krytinu a keďže je kondenzát v podstate kyselina, tak dochádza k poškodzovaniu strešnej krytiny. Komínové teleso, tým, že je vyššie nad strechou umožní výrazne lepšie rozptýlenie spalín.

Regulácia vykurovacieho systému pre maximálnu efektivitu

Správna regulácia je kľúčová pre komfort bývania a úsporu paliva. Odporúča sa nepoužívať staré regulátory ani jednoduché izbové termostaty, ktoré fungujú na princípe „vypni - zapni“. Moderné kondenzačné kotly vyžadujú sofistikovaný riadiaci systém.

Mikroprocesorové regulácie umožňujú modulovať tepelný výkon kotla podľa potreby, čím sa zvyšuje účinnosť a úspora paliva. Optimálna regulácia výkonu prebieha na základe vonkajšej teploty (tzv. ekvitermická regulácia), ktorá vyžaduje externý snímač. Smart regulácie a termostaty priniesli revolúciu do sveta vykurovania, výrazne zjednodušujú nastavovanie i používanie.

Legislatíva, normy a povinnosti užívateľa komína

Výška komína je stanovená vyhláškami a normami s ohľadom na zabezpečenie rozptylu spalín, pre zabezpečenie funkcie a životnosti vykurovacieho systému. Medzi kľúčové predpisy patria:

• Vyhláška MŽP SR č. 410/2012 Z. z. (neskôr nahradená Vyhláškou č. 248/2023), ktorá stanovuje výšku komínového ústia nad terénom. Pre spotrebiče na plynné palivá je to 4 m a pre spotrebiče na tuhé palivá minimálne 6 m.
• STN EN 15287-1+A1 Komíny. Navrhovanie, montáž a prevádzkovanie komínov. Časť 1: Komíny pre otvorené spotrebiče palív.
• STN EN 13384-1 a STN EN 13384-2 - Metódy tepelnotechnického a hydraulického výpočtu komínov.
• STN 73 42 01 a STN 73 42 10 - Pre rekonštrukcie a opravy komínov.

Okrem minimálnej výšky je potrebné dodržať aj prevýšenie ústia komína nad strechou. V prípade šikmej strechy by to malo byť najmenej 650 mm od najvyššieho bodu strechy, ak je komín vzdialený najviac 2 metre od hrebeňa. Ak je komín vo väčšej vzdialenosti od hrebeňa, treba viesť pomyselnú priamku z hrebeňa pod uhlom 10°.

Lehoty čistenia a kontroly komína (do 50 kW)

Povinnosti užívateľa komína

Právnické aj fyzické osoby majú zo zákona vyplávajúce povinnosti, ktoré slúžia na ochranu Vášho zdravia, života aj majetku. Každý je povinný zabezpečovať pravidelné čistenie komínov a vykonávanie kontroly komínov v jej objektoch alebo v priestoroch, ktoré má vo vlastníctve alebo v užívaní, osobou s odbornou spôsobilosťou.

• Zabezpečovať pravidelné čistenie komínov, vykonávať kontrolu a zabezpečiť odborné preskúšanie komínov osobami s odbornou spôsobilosťou pred pripojením spotrebiča na komín, zámenou lokálneho spotrebiča palív na ústredný alebo etážový zdroj tepla, zmenou druhu paliva a po stavebných úpravách na telese komína.
• Komín sa musí udržiavať v dobrom technickom stave a musí byť zabezpečená jeho pravidelná kontrola a čistenie.
• Sadze a kondenzát nahromadené v zbernej časti komínového prieduchu sa musia vyberať pri každom čistení komína.
• Spotrebič sa musí čistiť v lehotách určených jeho výrobcom v dokumentácii k spotrebiču. Ak táto lehota nie je v dokumentácii určená alebo taká dokumentácia chýba, musí sa čistiť v lehotách uvedených v odseku 2.

Dôležitosť odbornej inštalácie a údržby

Montáž plynového kotla je komplexný proces, ktorý musí vykonávať kvalifikovaný odborník s príslušným oprávnením. Nesprávna inštalácia môže viesť k únikom plynu, poškodeniu zariadenia alebo vážnym haváriám. Správna výška komína je rovnako dôležitá ako jeho konštrukcia a materiál. Ovplyvňuje nielen účinnosť odvodu spalín, ale aj bezpečnosť celej domácnosti a životné prostredie.

Profesionálna montáž zahŕňa:

• Demontáž starého zariadenia (pri výmene).
• Prípravu miesta inštalácie a upevnenie kotla.
• Napojenie na vykurovací systém (ústredné kúrenie).
• Pripojenie na plynové potrubie (vykonáva iba oprávnený plynár).
• Pripojenie na vodovodný rozvod (studená a teplá voda).
• Odvod spalín (inštalácia koaxiálneho komína alebo napojenie na existujúci komín).
• Pripojenie na elektrickú sieť.
• Odborné odskúšanie a nastavenie.

Výhody profesionálnej montáže zahŕňajú zabezpečenie bezpečnej prevádzky, garantovanú účinnosť a dlhú životnosť kotla, predchádzanie poruchám spôsobeným neodbornou inštaláciou (až 28 % porúch) a získanie revíznej správy pre distribútora plynu a poisťovňu. Nesprávne zapojenie plynového kotla môže mať vážne následky, vrátane úniku plynu, poškodenia vykurovacieho systému alebo dokonca vážnych havárií.

Zvolíte správnu výšku komína nie je jednoduchá veda, ale dodržaním základných zásad a konzultáciou s odborníkmi zabezpečíte optimálny výkon a bezpečnosť vášho vykurovacieho systému.
