Kaskádové Zapojenie Plynových Kotlov: Efektívne Riešenie pre Vyšší Tepelný Výkon a Úsporu

Vykurovanie rodinných domov, bytových jednotiek či rozsiahlych priemyselných a komerčných objektov si vyžaduje spoľahlivý a efektívny zdroj tepla. Plynové kotly, najmä tie kondenzačné, predstavujú moderný a úsporný spôsob zabezpečenia tepelnej pohody. Pre realizáciu vyšších tepelných výkonov je však často potrebné siahnuť po sofistikovanejších riešeniach, akým je napríklad kaskádové zapojenie viacerých kotlov. Tieto systémy, známe ako kaskádové kotolne, sa v súčasnosti inštalujú nielen v priemyselných objektoch s vysokou tepelnou stratou, ale aj v bytových domoch v rámci decentralizácie vykurovania a ohrevu teplej vody.

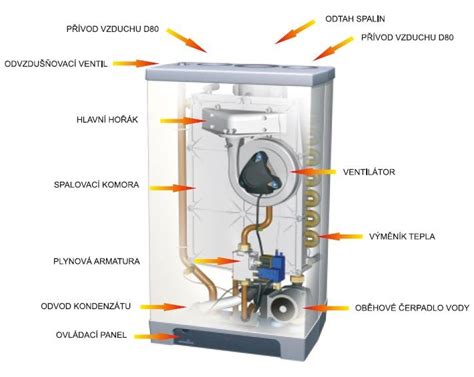

Princíp Fungovania Kondenzačného Kotla

Kondenzačný plynový kotol predstavuje efektívny a moderný spôsob vykurovania domácností a iných objektov. Jeho inštalácia sa odporúča nielen v novostavbách, ale aj pri rekonštrukcii starších vykurovacích systémov, kde dokáže priniesť výrazné úspory energie a financií.

Základným princípom fungovania kondenzačného kotla je využitie latentného tepla obsiahnutého vo vodnej pare, ktorá vzniká pri spaľovaní plynu. V bežných (konvenčných) kotloch je táto vodná para odvádzaná spolu so spalinami komínom. Kondenzačný kotol je však vďaka špeciálnej konštrukcii výmenníka tepla schopný túto paru skondenzovať a vrátiť jej energiu späť do vykurovacieho systému.

Proces kondenzácie prebieha efektívnejšie, čím je nižšia teplota vratnej vody z vykurovacieho systému. Plná kondenzácia nastáva pri teplote vratnej vody do 55 °C. Čím nižšia je táto teplota, tým viac vodnej pary zo spalín kondenzuje a predohrieva vratnú vodu. Teplota spalín v kondenzačnom kotle dosahuje maximálne 70 °C, zatiaľ čo v konvenčných kotloch presahuje 100 °C. Nižšia teplota spalín znamená menej uniknutého tepla komínom a tým vyššiu účinnosť kotla a úsporu energií.

Vďaka tomuto princípu dokáže kondenzačný plynový kotol znížiť spotrebu plynu v domácnosti o približne 15 až 35 % v porovnaní so staršími typmi kotlov. Využíva energiu nielen z priameho horenia plynu, ale aj z tepla, ktoré by inak uniklo so spalinami.

Výhody Kondenzačných Plynových Kotlov

Kondenzačné plynové kotly sú obľúbenou voľbou z viacerých dôvodov:

• Vysoká účinnosť: Využívajú latentné teplo vodnej pary, čím dosahujú vyššiu účinnosť spaľovania.
• Úspora energie: Dokážu znížiť spotrebu plynu až o 35 % oproti starším typom kotlov, čo sa prejavuje v nižších nákladoch na vykurovanie.
• Nízke emisie: V porovnaní s inými fosílnymi palivami produkujú nižšie emisie CO₂, čím sú ekologickejšou voľbou.
• Nízka obstarávacia cena: V porovnaní s niektorými modernými udržateľnými technológiami majú relatívne nízku počiatočnú investíciu.
• Flexibilita: Sú vhodné na vykurovanie domácností, kancelárskych budov a dajú sa ľahko kombinovať s obnoviteľnými zdrojmi energie.
• Komfort: Moderné kotly umožňujú diaľkové ovládanie cez smartfón alebo tablet, čo zvyšuje komfort užívania.

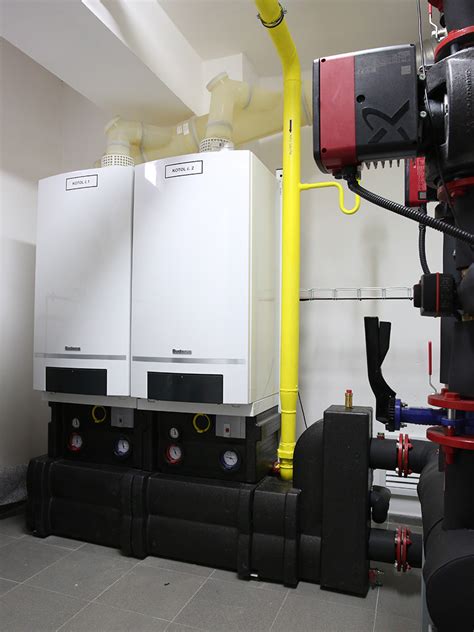

Kaskádové Zapojenie Plynových Kotlov: Prečo a Kde?

Pre realizáciu vyšších tepelných výkonov je možné kaskádové zapojenie viacerých kotlov. Niektoré kondenzačné kotly môžete zapojiť do kaskády od 2 ks, aby ste dosiahli vyšší vykurovací výkon, ktorý sa používa aj od stoviek kW. Kaskádové kotolne sa hojne inštalujú nielen v priemyselných objektoch s vysokou tepelnou stratou, ale aj v bytových domoch v rámci decentralizácie vykurovania a ohrevu teplej vody. Kaskádová kotolňa je ideálnym riešením domovej plynovej kotolne.

Hlavné výhody kaskádového zapojenia

Kaskádové zapojenie plynových kotlov prináša niekoľko kľúčových výhod, ktoré sú dôležité pre systémy s premenlivými požiadavkami na teplo alebo pre objekty vyžadujúce vysoký výkon a spoľahlivosť:

Práve domové plynová kotolňa v podobe kaskádovej kotolne vám pomôže znížiť nielen spotrebu plynu, ale aj spotrebu elektrickej energie z dôvodu použitia nízkoenergetických čerpadiel. Taktiež moderné kotly využívajú na znižovanie výkonu v prípade nižších požiadaviek na teplo tzv. výkonovú moduláciu. Vďaka tomu regulujú svoj vykurovací výkon podľa aktuálnej vonkajšej teploty a potreby vykurovacieho systému, bez potreby cyklovania, t. j. opakovaného zapínania a vypínania ohrevu. Dobrý kotol by mal byť schopný plynule regulovať svoj výkon v čo najväčšom rozsahu, napríklad od 10 do 100 % menovitého výkonu.

Ako Funguje Kaskádové Riadenie?

Pre zapojenie do kaskády je nutné použiť kaskádový radič, ktorý je dodávaný ako príslušenstvo. Kaskádový radič inteligentne riadi zapojené kotly a poskytuje dokonalú kontrolu nad celým systémom. Zabezpečuje striedanie a rovnomerné zaťaženie jednotlivých kotlov, optimalizuje ich výkon a prispôsobuje ho aktuálnym tepelným požiadavkám objektu.

ATTACK Kondenzačné Kotly a Ich Kaskádové Zapojenie

Výrobný program firmy ATTACK® Vám ponúka široký sortiment kotlov s rôznymi výkonmi, reguláciou výkonu a ohrevom teplej úžitkovej vody. Kondenzačné plynové kotly ATTACK sa predávajú v 3 prevedeniach: KT (čiste vykurovací kotol s možnosťou pripojenia externého zásobníka na TÚV), KST (kombinovaný kotol s prietokovým ohrevom TÚV) a KZT (kombinovaný kotol so vstavaným 60L nerezovým zásobníkom na TÚV).

Prevedenie KT sa predáva v 2 výkonnostných verziách a to 20kW a 28kW, KST iba v jednej 24kW verzii a KZT taktiež v 2 verziách 25kW a 35kW. Kotly ATTACK Condensing KT sú navrhnuté tak, aby umožňovali kaskádové zapojenie až 4 kotlov. Tento systém je zvlášť vhodný pre väčšie objekty alebo bytové jednotky, kde je potrebný vysoký výkon.

Napríklad, ATTACK Condensing KT 48 je závesný plynový kotol s možnosťou variabilného pripojenia zásobníka teplej vody. Dosahuje výraznú úsporu spotreby plynu vďaka plynulej modulácii výkonu až 1:10 a Inteligentnému spaľovaciemu systému ISC, pričom môže fungovať aj s minimálnym výkonom od 5 kW až do 48 kW. Vďaka vysokému výkonu je skvelou voľbou pre bytové jednotky, firmy alebo veľké objekty.

Dôležité vlastnosti kondenzačných kotlov ATTACK

Prednosťami týchto kotlov sú predovšetkým ich efektivita a úspornosť, vysoký pomer rozsahu modulácie až 1:10 a výmenník tepla z nehrdzavejúcej ocele s extra širokými vodnými kanálmi. ATTACK Condensing KT je osadený nerezovým výmenníkom tepla vybaveným extra širokými kanálmi, kde sa vnútorná časť zvýšila až štyrikrát v porovnaní s bežne používaným výmenníkom.

Medzi ďalšie kľúčové vlastnosti patria:

• Inteligentný spaľovací systém (ISC): Plynový kondenzačný kotol ATTACK Condensing KT dosahuje vysokú účinnosť spaľovania až 109,2% s moduláciou výkonu 1:10. Inteligentný spaľovací systém ISC s kvalitnými komponentami a spracovaním zaručuje dlhú životnosť. Je to jediný kotol na trhu, ktorý si sám pomocou inteligentného spaľovacieho systému nastavuje parametre podľa aktuálnych podmienok.
• Kvalitné materiály: Pri výrobe kotlov sa používajú mosadzné komponenty hydraulickej zostavy, čím sa zabezpečuje maximálna spoľahlivosť výrobku.
• Ochrana proti mrazu: Na zvýšenie životnosti je do kotla integrovaná funkcia, ktorá zabráni poškodeniu vášho kondenzačného kotla vplyvom nepriaznivého mrazivého počasia. Pokiaľ necháte kotol pripojený na plyn a elektrinu, o všetko sa postará za vás.
• Funkcia Anti-Legionella: Do kondenzačného kotla je zakomponovaná špeciálna funkcia Anti-Legionella, vďaka ktorej sa nemusíte báť množiacich sa baktérií, ktoré obľubujú teplú vodu. Jednou z nich je Legionella, ktorej vyhovuje teplota vody 25 - 55 °C. Baktériu ničí ohriatie vody na viac ako 60 °C.
• H2 Ready: Modely ATTACK Condensing KT20 a KT28 sú H2 ready, čo znamená, že sú pripravené pre prevádzku v sieti zmesi zemného plynu a vodíka. Vodík môže mať až 20% podiel v palive.

Regulácia a Inteligentné Ovládanie Kaskádových Systémov

Správna regulácia má zásadný vplyv na prevádzku kotla a celkovú tepelnú pohodu v dome. Ideálnou voľbou je ekvitermická regulácia, ktorá prispôsobuje teplotu vykurovacej vody vonkajšej teplote. Doplnená o individuálnu reguláciu na vykurovacích telesách či podlahovom vykurovaní, zabezpečuje optimálne využitie energie.

Ekvitermická regulácia nastavuje teplotu vykurovacej vody automaticky. Využíva na to údaj o aktuálnej vnútornej teplote, vonkajšej teplote zo snímača na severnej strane domu a údaje z vopred nastavenej ekvitermickej krivky. Ak je vonku teplejšie, kotol teplotu vykurovacej vody automaticky zníži, avšak iba do takej miery, aby ostala zachovaná tepelná pohoda v interiéri. Využitím ekvitermickej regulácie znížite tepelné straty cez povrch kotla a tým aj náklady na vykurovanie. Ak využívate nútený obeh vykurovacej vody, ušetriť môžete aj reguláciou otáčok obehového čerpadla. Na jar a na jeseň pri vyšších vonkajších teplotách tým znížite teplotu vratnej vody, čím zároveň rozšírite pásmo využitia kondenzácie.

Moderné kotly umožňujú diaľkové ovládanie s obojsmernou komunikáciou OpenTherm a možnosť ovládania cez WiFi a mobilný telefón prostredníctvom aplikácie. Kotol umožňuje pripojiť OpenTherm reguláciu, ktorá dokáže nielen zapnúť kotol, ale aj zistiť rozdiel medzi skutočnou izbovou teplotou a nastavenou hodnotou, čo umožňuje moduláciu výkonu kotla podľa tepelných potrieb systému. OpenTherm regulácia zaručuje nižšiu spotrebu, stabilnejšiu teplotu a väčšie pohodlie pre používateľa. ATTACK Condensing ponúka voliteľné príslušenstvo ako Opentherm izbový termostat OT80 a Wifi modem OT81, pomocou ktorých viete svoj kotol ovládať na diaľku cez mobilnú aplikáciu ATTACK Condens.

Inštalácia a Pripojenie Kaskádovej Kotolne

Inštaláciu plynového kondenzačného kotla, a teda aj celého kaskádového systému, musí vždy vykonávať odborník s príslušným oprávnením. Proces inštalácie zahŕňa niekoľko kľúčových aspektov:

• Plynová prípojka: Pre prevádzku kondenzačného kotla je nevyhnutná plynová prípojka. K použitiu plynového kondenzačného kotla je nutné mať prípojku zemnému plynu, ktorý patrí z fosílnych palív medzi najekologickejšie palivo. Pre tých, ktorí by chceli mať kondenzačný kotol aj bez prípojky zemného plynu, existuje riešenie: kotol je možné pripojiť na propán. ATTACK Condensing KT 48 je možné použiť pre viaceré druhy plynu (G20 zemný plyn alebo G31 propán, zmenu a nastavenie paliva musí vykonať servisný technik ATTACK).
• Odvod spalín: Spalinové systémy musia byť odolné voči agresívnemu kondenzátu, ktorý sa tvorí pri nízkych teplotách. Používajú sa špeciálne certifikované spalinovody, ktoré môžu byť jednoduché alebo koncentrické (privádzajú vzduch a odvádzajú spaliny jedným potrubím). Odvod spalín je možné pripojiť do komína alebo pri použití nadstavby ATTACK SV priamo cez obvodovú stenu do vonkajšieho prostredia.
• Odvod kondenzátu: Vznikajúci odpadový kondenzát je mierna kyselina. V rodinných domoch sa zvyčajne môže odvádzať priamo do kanalizácie, kde ho neutralizujú zásadité odpady z domácnosti (mydlá, pracie prášky). V prípade nevhodnej kanalizácie (napr. kameniny) môže dôjsť k jej poškodeniu.
• Pripojenie k vykurovaciemu systému: Kondenzačné kotly najlepšie spolupracujú s nízkoteplotnými vykurovacími systémami, ako je podlahové alebo stenové vykurovanie (pracujúce s teplotami 30-45 °C). V starších domoch s radiátormi je možné dosiahnuť úspornú prevádzku aj s nižšou teplotou vykurovacej vody, ak sú radiátory v dobrom stave.

Kondenzačný Kotol a Príprava Teplej Úžitkovej Vody (TÚV)

Kondenzačné kotly môžu zabezpečovať ohrev teplej úžitkovej vody rôznymi spôsobmi, čo je obzvlášť dôležité pri dimenzovaní kaskádových systémov pre objekty s vysokou spotrebou TÚV:

• Prietokovým ohrevom: Voda sa ohrieva priamo v kotle počas jej odberu. Je to úsporné riešenie pre menšie domácnosti, kde postačuje výkon 24 kW.
• So vstavaným zásobníkom: Kotol má integrovaný malý zásobník TÚV, čo zabezpečuje vyšší komfort a možnosť odberu TÚV na viacerých miestach súčasne.
• S externým zásobníkom: Kotol ohrieva vodu vo zvlášť umiestnenom bojleri alebo akumulačnom zásobníku. Toto riešenie je vhodné pre domácnosti s vysokou spotrebou TÚV, napríklad vo viacgeneračných domoch alebo v objektoch, kde je kaskáda primárne určená na vykurovanie, ale potrebuje aj dostatočnú zásobu TÚV. Pre štvorčlennú rodinu sa zvyčajne odporúča zásobník s objemom 150-200 litrov.

Pri ohreve TÚV sa často využíva tzv. vrstvový zásobník, ktorý umožňuje komfortný a úsporný ohrev. Kotol čerpá studenú vodu zo spodnej časti zásobníka, zohrieva ju v doskovom výmenníku tepla a vracia späť do hornej vrstvy zásobníka. Týmto spôsobom sa postupne ohreje celý objem vody.

Kombinácia s Inými Zdrojmi Energie

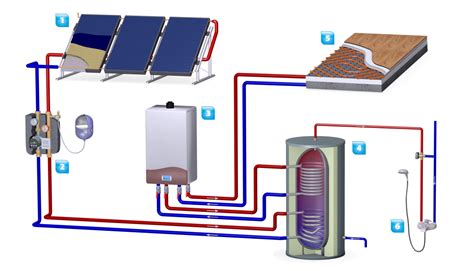

Kondenzačné plynové kotly, a obzvlášť kaskádové systémy, je možné efektívne kombinovať s obnoviteľnými zdrojmi energie, čím vznikajú tzv. hybridné vykurovacie systémy. Tieto kombinácie umožňujú dlhodobo znížiť spotrebu plynu, emisie CO₂ a zvýšiť celkovú energetickú efektivitu budovy.

• Solárne systémy: Solárne kolektory môžu predohrievať vodu v zásobníku TÚV alebo dokonca prispievať k vykurovaniu.
• Tepelné čerpadlá: Môžu dopĺňať vykurovací systém v závislosti od vonkajších podmienok, optimalizujúc tak prevádzkové náklady.
• Kotly na biomasu alebo krbové vložky: Tieto zdroje môžu prevziať časť alebo väčšinu výroby tepla, čím sa zníži závislosť od zemného plynu.

Cena a Prevádzkové Náklady

Počiatočná investícia do nového kondenzačného plynového kotla vrátane inštalácie sa pohybuje od približne 2 000 eur. Cena sa odvíja od výkonu kotla, značky, typu (závesný/stacionárny) a rozsahu inštalačných prác. Úprava starého komína pre potreby kondenzačného kotla môže stáť niekoľko stoviek eur. V prípade kaskádového zapojenia, kde je potrebných viac kotlov a špeciálny kaskádový radič, budú počiatočné náklady vyššie, avšak sú kompenzované vyšším výkonom, flexibilitou a dlhodobou úsporou.

Prevádzkové náklady závisia najmä od spotreby plynu, ktorá je u kondenzačných kotlov výrazne nižšia. Dôležitým faktorom je aj zateplenie domu, kvalita vykurovacieho systému a nastavenie regulácie. Vďaka vysokému rozsahu modulácie výkonu, napríklad až 1:10 u kotlov ATTACK Condensing KT, a inteligentnému riadeniu v kaskádových systémoch, je možné dosiahnuť značné zníženie spotreby plynu a tým aj prevádzkových nákladov.
