Plynový kotol so zásobníkom 200l: Podrobný sprievodca pre komfort a efektivitu

Zásobníky teplej vody plnia vo vykurovacom systéme dve úlohy. Prvou je zabezpečiť dostatok teplej vody pre domácnosť. Druhou úlohou je umožniť domácnosti rozšíriť vykurovací systém o obnoviteľný zdroj energie. Môže to byť napríklad solárny systém, kachle na drevo alebo tepelné čerpadlo. To znamená, že plynové vykurovacie systémy so zásobníkom teplej vody sú nielen rozumnou voľbou, ale aj štandardom - pre klasické aplikácie „vykurovanie a príprava teplej vody“, ako aj pre kombináciu s obnoviteľnými zdrojmi energie. Prevádzka vykurovacieho systému s plynovým kotlom bez zásobníka teplej vody je skôr výnimkou ako pravidlom, ale stále je možná.

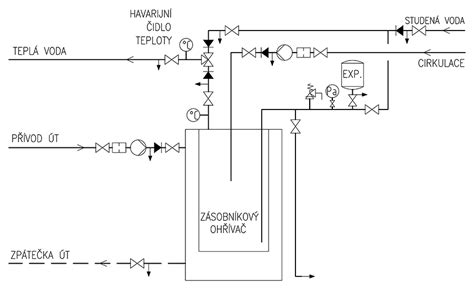

Princípy ohrevu teplej vody: Prietokový vs. Zásobníkový systém

Pri výbere vhodného plynového kotla na ohrev teplej vody sa často stretávame s dilemou: zvoliť kotol s prietokovým ohrevom alebo s integrovaným zásobníkom? Každé riešenie má svoje špecifické výhody a nevýhody, ktoré je potrebné zvážiť s ohľadom na individuálne potreby domácnosti. Existujú dva základné princípy prípravy teplej úžitkovej vody (TÚV):

Prietokový ohrev

• Voda sa ohrieva priamo v okamihu, keď preteká cez výmenník tepla kotla.
• Tento spôsob je okamžitý a šetrí priestor, keďže nevyžaduje veľký zásobník.
• Kotol pri každom otvorení batérie prepne trojcestný ventil a nasmeruje vykurovaciu vodu na prietokový výmenník.
• Tento proces môže spôsobovať straty energie a zanášanie výmenníka vodným kameňom, najmä v oblastiach s tvrdou vodou.
• Ak je potrebné malé alebo obzvlášť veľké množstvo teplej vody (približne 30 - 40 l/min a viac), prietokový ohrievač vody je správnou voľbou pre plynový vykurovací systém.
• Plynový kondenzačný kotol Protherm Panther Condens 25KKV s prietokovým ohrevom TÚV je v praxi používaný v spojení s 200L elektrickým bojlerom ohrievaným z FV, pričom kotol sa správa presne podľa potreby.

Ohrev so zásobníkom (akumulácia)

• Voda sa predohrieva a skladuje vo veľkom zásobníku (bojleri).
• Tento spôsob zabezpečuje dostatočné množstvo teplej vody aj pri súčasnom odbere z viacerých miest.
• Kotol ohrieva vodu v zásobníku, keď teplota klesne pod nastavenú hodnotu.
• Pri riešení teplej vody zásobníkom je voda okamžite k dispozícii a môže sa čerpať aj z viacerých kohútikov súčasne a teplota teplej vody je prakticky konštantná.
• Integrácia obnoviteľných zdrojov energie, ako je solárne kolektor, je možná takmer výlučne so zásobníkom, ktorý slúži na akumuláciu predohriatej vody.

Pre lepšie porovnanie oboch metód slúži nasledujúca tabuľka:

Typy plynových kotlov so zásobníkom

Plynové kotly so zabudovaným zásobníkom teplej vody môžu byť nástenné alebo stacionárne. Plynové kondenzačné kotly so vstavaným (internovaným) zásobníkom, či nádržou na ohrev vody poskytujú stály a nevyčerpateľný komfort ohrevu teplej vody. Ich výhodou je hlavne malý rozmer a spôsob akým ohrievajú teplú vodu, to znamená pokiaľ sa voda v nádrži minie, kotol funguje na princípe prietokového ohrevu vody.

Kotly so zabudovaným zásobníkom

Tieto kotly majú integrovaný zásobník na teplú vodu priamo v tele kotla. Ponúkajú výhodu úspory miesta v porovnaní s externými zásobníkmi a zároveň zabezpečujú dostatočné množstvo teplej vody. Príkladom je závesný kondenzačný plynový kotol Tiger Condens od Protherm, ktorý obsahuje dva zabudované nerezové zásobníky s celkovým objemom 42 litrov. Patentovaná technológia ISODYN umožňuje tomuto kotlu zabezpečiť také množstvo teplej vody ako kotol so samostatným veľkým zásobníkom a zároveň umožňuje jednorazový odber až 185 litrov teplej vody vďaka prietokovému ohrevu po vyčerpaní zásobníkov. Kondenzačný plynový kotol, ktorý obsahuje vstavaný zásobník teplej vody Vám šetrí priestor, nakoľko už nemusíte pripájať iné zariadenie vedľa kotla alebo pod kotol.

Kotly s externým zásobníkom

Pri tomto riešení je plynový kotol prepojený s externým zásobníkom na teplú vodu. Toto riešenie je vhodné pre väčšie domácnosti s vysokou spotrebou teplej vody, kde je potrebný väčší objem vody. Malým domácnostiam postačí aj nástenný plynový kondenzačný kotol s menším integrovaným zásobníkom TÚV, vo veľkých domácnostiach je lepšia voľba kotla s externým zásobníkom s veľkým objemom TÚV (podľa potreby).

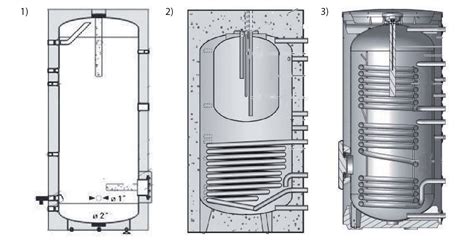

Druhy zásobníkov teplej vody

Na trhu je dostupných niekoľko typov zásobníkov, ktoré sa líšia konštrukciou a účelom:

• Systémový zásobník: Zásobník na pitnú vodu konštrukčne prispôsobený na zapojenie do systému s plynovým kondenzačným kotlom.
• Nerezový zásobník: Vysokokvalitný zásobník na pitnú vodu s nízkymi nárokmi na údržbu.
• Smaltovaný zásobník: Alternatívou sú smaltované zásobníky (oceľové zásobníky s povrchovou úpravou zo skla).
• Akumulačný zásobník: Klasický tepelný zásobník, ktorý uchováva energiu z rôznych zdrojov tepla. Dôležité: Neobsahuje pitnú vodu!
• Kombinovaný zásobník: Je podobný akumulačnému zásobníku s rozdielom, že ohrev vody zabezpečuje zásobník, nie externý zdroj tepla.
• Monovalentné a bivalentné zásobníky: Bivalentné zásobníky pracujú s dvoma zdrojmi tepla, napr. plynom a slnkom (solárny zásobník), monovalentné zásobníky získavajú tepelnú energiu iba z jedného zdroja tepla.
• Stanica pitnej vody: Líši sa prietokovým spôsobom prípravy teplej vody, bez ukladania teplej vody v zásobníku. Tepelnú energiu na ohrev jej zabezpečuje akumulačný zásobník.

Výber zásobníka a jeho objem

Ak kupujeme nový zásobník teplej vody, je potrebné si najprv objasniť, či je potrebné mať teplú vodu v zásobe alebo sa bude pripravovať prietokovým ohrevom. Straty pri udržiavaní tepla sú rozhodujúcou kvalitatívnou vlastnosťou zásobníkov teplej vody. Pri prepočte na desať rokov ušetria kvalitné zásobníky niekoľko stoviek eur na pohotovostnej energii.

Veľkosť zásobníka teplej vody sa určuje podľa čísla NL (ukazovateľ výkonu). Číslo NL sa vzťahuje na počet vodovodných kohútikov v domácnosti (umývadlá, sprchy a vane) a kapacitu zásobníka. Počet osôb v domácnosti tu hrá podradnú úlohu. Pri výbere externého zásobníka je dôležité zohľadniť jeho veľkosť podľa počtu členov domácnosti a ich spotreby. Pre štvorčlennú rodinu môže postačiť zásobník s objemom do 45 litrov, zatiaľ čo pre väčšie domácnosti s viacerými kúpeľňami je vhodnejší väčší objem, napríklad 200 litrov.

Príkladom riešenia s 200-litrovým zásobníkom je kotol Viessmann Vitodens 100-W, ktorý je dodávaný so zásobníkom Vitocell 100-W typ CVAA s objemom 200 litrov (energetická trieda B).

• Všeobecné vlastnosti zásobníka TÚV Vitocell 100-W:
  • Teleso zásobníka a vykurovacia špirála z ocele so smaltovaním Ceraprotect pre vysokú kvalitu.
  • Rovnomerný ohrev celého objemu vody výhrevnými plochami ťahanými ku dnu zásobníka.
  • Vysoko účinná tepelná izolácia z tvrdenej polyuretánovej peny.
  • Prípustný prevádzkový pretlak vykurovacej vody 25 barov.

Zásobníky Vitocell 100 so smaltovaním Ceraprotect spĺňajú požiadavky na komfortný a hospodárny ohrev pitnej vody a v oblasti smaltovaných zásobníkových ohrievačov vody zaujímajú popredné postavenie.

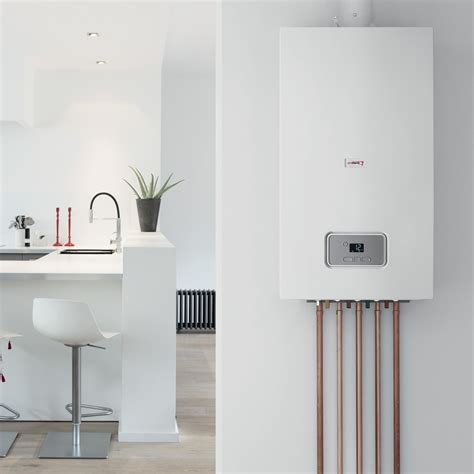

Kondenzačné kotly a ich výhody

Kondenzačné kotly sú efektívnym, cenovo dostupným a priestorovo nenáročným riešením vykurovania interiéru. Kondenzačný kotol so vstavaným zásobníkom teplej vody a nekondenzačný plynový kotol z minulosti sa líšia predovšetkým v úspore plynu. Kondenzačný kotol dosahuje účinnosti o 10-40% vyššiu ako nekondenzačné kotly. Netreba sa však báť ani moderných nekondenzačných kotlov, nakoľko ich účinnosť vysoko prevyšuje účinnosť starých plynových kotlov z minulosti.

Princíp kondenzačného spaľovania

Pri ohreve vykurovacej vody sa odovzdáva tepelná energia zo spalín do vody v primárnom výmenníku. Spaliny sa ochladzujú na cca 120 °C a u konvenčných kotlov sú tieto spaliny odvádzané bez ďalšieho využitia do komína. Nie je tak využitá časť tepelnej energie, tzv. latentné - kondenzačné teplo, ktoré je spojené s vodnou parou, vznikajúcou pri spaľovaní plynu.

Túto tepelnú energiu dokážu využiť kondenzačné kotle, ktoré majú jeden alebo dva výmenníky veľkej plochy. Po odovzdaní primárneho tepla zo spalín dochádza k jeho ďalšiemu ochladeniu až na teplotu, ktorá sa nachádza pod hodnotou rosného bodu (u zemného plynu 50-55 °C). Ak sa teplota pohybuje v tejto oblasti, vodná para v spalinách kondenzuje, a tým je dodatočne odovzdaná ďalšia tepelná energie do systému. Pri porovnaní konvenčného a kondenzačného plynového kotla sa stanovuje účinnosť kondenzačných kotlov vo vzťahu k výhrevnosti.

Účinnosť nad 100%

Klasický kotol bez systému využitia latentného kondenzačného tepla dosahuje účinnosť max. 92%, pretože časť tepla je vyžarovaná do okolia a časť energie pohltia prevádzkové straty. Pri spaľovaní sa rozlišujú dve hodnoty tepelnej energie - spalné teplo a výhrevnosť. Spalné teplo obsahuje celkové množstvo tepelnej energie, vrátane kondenzačného tepla. U zemného plynu je spalné teplo o 11% vyššie než jeho výhrevnosť a kondenzačný kotol využíva navyše práve kondenzačné teplo.

Závesné plynové kondenzačné kotly Buderus predstavujú ideálne riešenie pre moderné rodinné domy a menšie bytové jednotky. Vďaka kompaktnej konštrukcii ich jednoducho nainštalujete aj do obmedzeného priestoru, pričom poskytujú vysoký výkon, úsporu energie a maximálny komfort. Technológia kondenzačného spaľovania umožňuje efektívne využitie energie z plynu, čím znižuje spotrebu a zároveň aj emisie. Kotly Buderus sú vybavené inteligentnou reguláciou a pripravené na prepojenie so zásobníkom TUV či inými systémovými komponentmi.

Integrácia s obnoviteľnými zdrojmi (Solárne systémy, Fotovoltaika)

Moderné systémy ohrevu vody často zahŕňajú integráciu s obnoviteľnými zdrojmi energie. Predohrev vody pomocou fotovoltaiky (FV) alebo solárneho systému môže výrazne znížiť prevádzkové náklady. Pri kombinácii plynového vykurovacieho systému so solárnou energiou je vždy potrebný zásobník.

V kontexte predohrevu vody fotovoltaikou sa diskutuje o kotloch, ktoré dokážu udržať nastavenú teplotu TÚV aj pri prívode už teplej vody. Tieto kotly sa automaticky prispôsobia teplote vstupnej vody - ak je dostatočne teplá, nedohrievajú ju, a ak je chladnejšia, doplnia teplo na požadovanú výstupnú teplotu. Dobrým príkladom je plynový kondenzačný kotol Protherm Panther Condens 25KKV s prietokovým ohrevom TÚV, ktorý je v praxi používaný v spojení s 200L elektrickým bojlerom ohrievaným z FV. Kotol sa správa presne podľa potreby - ak prichádza dostatočne teplá voda, nedohrieva ju, ak je chladnejšia, dohrieva ju na požadovanú výstupnú teplotu.

Možnosti integrácie

• Solárny systém (napr. HelioSet): Umožňuje využitie solárnej energie na prípravu alebo predohrev teplej úžitkovej vody, pričom môže pokryť až 60 % ročnej potreby.
• Kompaktné riešenie (napr. Lev Heliotwin): Plynový kondenzačný kotol so zabudovaným solárnym vrstveným zásobníkom. Voda sa ohrieva primárne slnečnou energiou a v prípade potreby sa dohrieva plynom.

Pri kombinácii s externým akumulačným zásobníkom je dôležité správne nastaviť kotol tak, aby nenahrieval vodu v zásobníku, keď ju už ohrieva FV. Niektoré kotly Protherm umožňujú cez regulátor Termolink časovo nastaviť ohrev TÚV.

Výhody plynových kotlov a ich prevádzky

Plynové kotly, najmä moderné kondenzačné jednotky, ponúkajú vysokú efektivitu a sú šetrné k životnému prostrediu vďaka nižším emisiám.

Vysoká efektivita a úspora

• Úspora energie: Vďaka využívaniu tepla kondenzácie spaľovacích plynov môžu dosahovať účinnosť vyššiu ako 90 %.
• Nižšie prevádzkové náklady: Plyn je často dostupný a relatívne lacný zdroj paliva.
• Šetrnosť: Súčasné vykurovanie domácnosti a ohrievanie vody z jedného zdroja je maximálne šetrné.

Bezpečnosť a spoľahlivosť

Plynové zariadenia sú všeobecne považované za bezpečné, ak sú správne inštalované, udržiavané a používané v súlade s bezpečnostnými predpismi. Moderné kotly sú vybavené rôznymi bezpečnostnými funkciami.

Pohodlie a komfort

Plynové kotly s funkciou Komfort dokážu priebežne predhrievať výmenník teplej vody, čím zabezpečujú takmer okamžitú dostupnosť teplej vody po otvorení kohútika.

Údržba a servis

Pre zabezpečenie dlhej životnosti, spoľahlivosti a efektivity plynových kotlov je nevyhnutná pravidelná údržba a servis. Odporúča sa vykonávať ju minimálne raz ročne kvalifikovaným technikom. Servis zahŕňa:

• Kontrolu a čistenie kľúčových komponentov (spaľovací priestor, horáky, výmenník, ventily).
• Kontrolu funkčnosti bezpečnostných ventilov a systémov.
• Nastavenie optimálnych parametrov prevádzky.

Cenové relácie

Ceny plynových kotlov so zásobníkom sa pohybujú v rozmedzí od 650 až 3 000 eur v závislosti od typu, výkonu, objemu zásobníka a značky.
