Teplovodné plynové kotly MODRATHERM PKM E, EA, EL, EAL sú určené predovšetkým na vykurovanie rodinných domov, bytov, menších objektov a pod., do najvyššieho pracovného pretlaku teplonosnej látky 0,25 MPa. Model PKM 25S patrí do tejto série a zdieľa mnohé z popísaných vlastností a funkcií. Tieto kotly sú navrhnuté s dôrazom na efektívnosť a bezpečnosť prevádzky.
Konštrukcia a technické špecifikácie
Kotol je zhotovený z oceľového kotlového telesa so zvislými orebrovanými teplovýmennými plochami, horákového kompletu, panela s elektrickými ovládacími prvkami a zabudovaného prerušovača ťahu. Do spalinových ciest sú vložené brzdiče spalín, ktoré optimalizujú odovzdávanie tepla.
Ohrev teplonosnej látky sa zabezpečuje výmenou tepla obsiahnutého v spalinách cez teplovýmenné plochy vnútorného vodného plášťa. Teplonosná látka prúdi v priestore, ktorý je uzatvorený vonkajším a vnútorným vodným plášťom. Vnútorný vodný plášť uzatvára a vymedzuje spaľovací priestor a konvekčné orebrované spalinové cesty. V spaľovacom priestore sú inštalované atmosferické horáky, na povrchu ktorých prebieha spaľovanie zmesi plynného paliva so vzduchom.
Horákový systém a palivo
Kotly sú osadené atmosferickým horákovým kompletom, ktorý sa vyznačuje nízkou tvorbou oxidov dusíka NOX a je konštruovaný na spaľovanie zemného plynu, prípadne po menšej úprave na spaľovanie propánu. Riadenie horákov sa líši podľa konkrétneho typu:
- Horáky kotlov MODRATHERM PKM E, EL sú ovládané združenou plynovou armatúrou, ktorá je vybavená termoelektrickým bezpečnostným zariadením.
- Kotly MODRATHERM PKM EA, EAL majú horáky ovládané združenou plynovou armatúrou so zapaľovacou elektronikou a ionizačním strážením plameňa.
Regulácia teploty a komfortu
Pre optimálnu prevádzku a maximálny komfort je možné kotol MODRATHERM PKM 25S regulovať rôznymi spôsobmi.
Základná regulácia kotlovým termostatom
Teplotu vykurovacej vody kotla v základnom vyhotovení je možné regulovať kotlovým termostatom. Kotlový termostat je regulačný prvok, ktorým sa môže regulovať teplota výstupnej vody z kotla, a tým aj vo vykurovanom priestore.
Pre správnu funkciu a ochranu kotla pred nízkoteplotnou koróziou, ako aj pre efektívne vykurovanie, sú odporúčané nasledujúce nastavenia teploty:
| Obdobie / podmienky | Odporúčaná teplota výstupnej vody | Poznámka |
|---|---|---|
| Prechodné obdobie (jar, jeseň) | 60 - 70°C | Nižšie hodnoty sa z dôvodu nebezpečia nízkoteplotnej korózie neodporúčajú. |
| Zimné obdobie (nízke vonkajšie teploty) | 80°C, najviac však 85°C | Nad touto teplotou sa v dôsledku zotrvačnosti vykurovacej sústavy uvedie do činnosti bezpečnostný termostat, ktorý vypne kotol. |
| Minimálna teplota pre funkciu poistky spätného toku spalín | > 50 °C | Z dôvodu správnej funkcie poistky spätného toku spalín. |
Pokročilé systémy regulácie
Kotol je možné individuálne vybaviť inou automatickou reguláciou vykurovacieho systému, ako napr. ekvitermickou reguláciou na báze vyhodnocovania vonkajšej teploty a teploty vody za zmiešavacou armatúrou, prípadne dynamickou reguláciou na báze vyhodnocovania vnútornej teploty, teploty vo vykurovacom systéme, teploty vratnej a výstupnej vody.

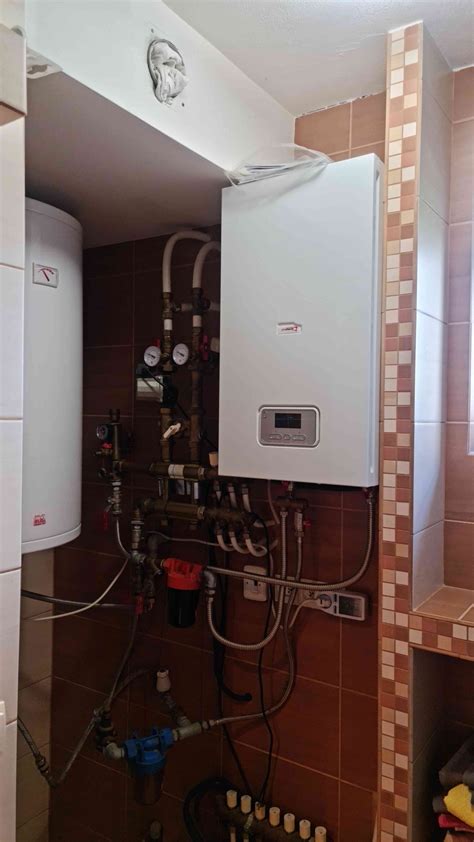

Automatické riadenie chodu kotla v závislosti na požadovanej teplote vykurovaného priestoru je možné zabezpečiť s použitím priestorového termostatu, alebo programovateľného regulátora s predvolením komfortnej a tlmenej prevádzky. Kotol je prispôsobený tiež na zabudovanie ekvitermického regulátora teploty. V tomto prípade ponúka výrobca ako zvláštne príslušenstvo ekvitermický regulátor. Tento regulátor je možné osadiť priamo do ovládacieho panela kotla v mieste vybavenom z výroby záslepkou ekvitermickej regulácie.
Význam zmiešavacej armatúry
Pri použití zmiešavacej (viaccestnej) armatúry sa životnosť kotla výrazne zvyšuje. Funkcia zmiešavacej armatúry spočíva v tom, že aj pri vyššej teplote vody v kotlovom telese je teplota vody vo vykurovacom systéme regulovateľná a v prípade potreby podstatne nižšia. Regulácia vody vo vykurovacom systéme môže byť ručná, alebo automatická s vyhodnocovacím zariadením porovnávaných teplôt a servopohonom na zmiešavacej armatúre.
Hot Water MIXING Valve. Full install.
Bezpečnostné prvky a ich obsluha
Kotly MODRATHERM PKM sú vybavené viacerými bezpečnostnými prvkami na zaistenie bezpečnej a spoľahlivej prevádzky.
Poistka spätného toku spalín
V kotloch typu MODRATHERM PKM EL, EAL pri spätnom prúdení spalín do priestoru, kde je kotol umiestnený, sa automaticky uvedie do činnosti poistka spätného toku spalín, ktorá vypne kotol. Príčinou môže byť upchatie komína, alebo extrémne poveternostné podmienky. Z dôvodu správnej funkcie poistky spätného toku spalín nesmie byť teplota výstupnej vody z kotla nižšia ako 50 °C.

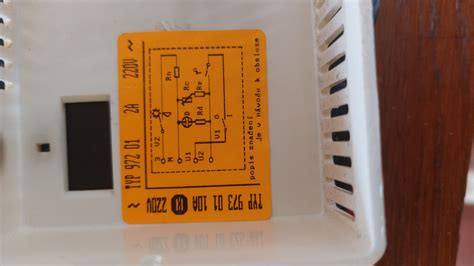

Opätovné zapnutie poistky spätného toku spalín je možné po sňatí krytky a zatlačení tlačidla spalinového termostatu, ktorý je umiestnený na spodnej hrane ovládacieho panelu.
Bezpečnostný termostat
Ako už bolo spomenuté, pri prekročení maximálnej odporúčanej teploty výstupnej vody (cca 85°C) sa v dôsledku zotrvačnosti vykurovacej sústavy uvedie do činnosti bezpečnostný termostat, ktorý vypne kotol, čím predchádza prehriatiu systému.
