Plynový kondenzačný kotol: Princíp fungovania, účinnosť a výhody moderného vykurovania

Kondenzačný plynový kotol je modernou a vysoko účinnou technológiou vykurovania, ktorá využíva nielen teplo zo spaľovania plynu, ale aj latentné teplo obsiahnuté v spalinách. Táto technológia umožňuje dosiahnuť výrazné úspory energie a znížiť prevádzkové náklady. Plynové vykurovacie systémy sa vyznačujú mimoriadne kompaktným dizajnom a vysoko efektívnou prevádzkou využívajúcou kondenzačnú techniku. Kondenzačné kotly sa v súčasnosti v zásade považujú za najmodernejšie, a preto sú veľmi spoľahlivé.

Plynové vykurovanie je jedným z najčastejšie inštalovaných vykurovacích systémov na Slovensku. Výberom plynového kondenzačného kotla majitelia domov aktívne prispievajú k šetreniu zdrojov a znižovaniu záťaže životného prostredia. Prevádzka plynového vykurovacieho systému si vyžaduje splnenie určitých podmienok, po ktorých splnení je zabezpečená trvalo hospodárna prevádzka.

Princíp fungovania kondenzačného kotla

Základom prevádzky kondenzačného kotla je jeho schopnosť využiť nielen teplo vznikajúce pri spaľovaní plynu, ale aj energiu obsiahnutú vo spalinách. V bežných (konvenčných) kotloch je vodná para odvádzaná spolu so spalinami komínom, čím sa stráca značné množstvo tepla. Kondenzačný plynový kotol je však vďaka svojej špeciálnej konštrukcii výmenníka tepla schopný túto energiu využiť.

Kľúčom ku kondenzačnej technológii je využitie kondenzačného tepla. To sa získava, keď sa spaľovacie plyny ochladia a vodná para uvoľní latentné teplo. Pri spaľovaní paliva (plynu) vzniká oxid uhličitý (CO₂) a vodná para (H₂O). Tieto plyny putujú cez výmenník tepla, kde dochádza k tepelnej výmene s chladiacou vodou. Pri ochladení spalín pod určitú teplotu (tzv. rosný bod, pri zemnom plyne približne 57 °C) dochádza ku kondenzácii vodnej pary na kvapalinu. Tento proces uvoľňuje kondenzačné teplo, ktoré sa následne využíva na predohrev vratnej vody do kotla.

Aby mohlo dôjsť ku kondenzácii, teplota prúdenia v systéme by mala byť čo najnižšia. Konkrétne to znamená, že vykurovacia voda prúdiaca z radiátorov späť do kotla musí byť čo najchladnejšia. Len tak sa dosiahne kondenzácia horúcich spalín. Plnej kondenzácii dochádza pri teplote vratnej vody do 55 °C. Čím je teplota vratnej vody nižšia, tým viac vodná para obsiahnutá v spalinách kondenzuje a tým viac predohrieva vratnú vodu do kotla.

Vďaka tomuto princípu sa teplota spalín v kondenzačnom kotle dostáva na maximálnu hodnotu okolo 70 °C, zatiaľ čo v konvenčnom prístroji je to viac ako 100 °C. Pre čo najvyššiu účinnosť kotla a teda aj úsporu energií a financií je nutné dosiahnuť najnižšiu možnú teplotu spalín. Platí, že čím menej tepla vypustíte komínom, tým viac tepla kotol odovzdá do vykurovacej sústavy.

Odvod kondenzátu

Pri zámernej kondenzácii vodnej pary obsiahnutej v spalinách vzniká kondenzát. Pre zber kondenzátu je v kondenzačných kotloch k dispozícii špeciálna nádoba. Mierne kyslý kondenzát sa môže bez problémov vypúšťať do bežnej verejnej kanalizácie, kde ho neutralizujú zásadité odpady z domácnosti (mydlá, pracie prášky). Len väčšie plynové kondenzačné kotly s menovitým vykurovacím výkonom nad 100 kW vyžadujú, aby sa kondenzát pred vypustením neutralizoval.

V Európe, najmä v Nemecku, existujú nariadenia, ktoré požadujú neutralizáciu kondenzátu pred jeho vypustením do kanalizácie. Neutralizátor je druh nádoby, ktorá je naplnená špeciálnymi granulami, napríklad horčíkom alebo draslíkom, ktoré kondenzát neutralizujú. V kotloch s výkonom do 30 kW určených na vykurovanie súkromných domov sa za 24 hodín prevádzky vytvorí asi 30 litrov kondenzátu.

Účinnosť kondenzačných kotlov

V literatúre sa môžeme stretnúť s dvoma rôznymi hodnotami účinnosti kondenzačných kotlov. Jedna hovorí o účinnosti pod hranicou 100 % a to až 98 %, druhá zas hovorí o účinnosti nad 100 %, a to až neuveriteľných 109 %. Rozdiel spočíva v spôsobe výpočtu. Účinnosť 98 % môžeme považovať za fyzikálne správnu a je počítaná z tzv. spaľného tepla. Ak sa však pri výpočte použije hodnota výhrevnosti paliva, tak je možné uvádzať účinnosť až 109 %.

V tradičnom plynovom kotle vznikala tepelná energia v procese spaľovania plynu, po ktorom spaliny unikali do atmosféry s teplotou často vyššou než 100-110 °C. Tradičné plynové kotly dosahovali v praxi účinnosť v rozmedzí 80-90 %. S časom a používaním zariadenia účinnosť ešte klesala, čím sa zvyšovala spotreba paliva. V praxi je spotreba paliva pri porovnaní s kotlom starého typu pri kondenzačnom kotle o približne 15-20 % nižšia.

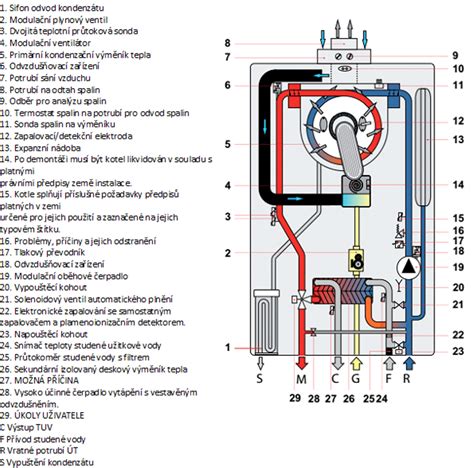

Konštrukcia a komponenty kondenzačného kotla

Základom každého kotla je jeho teleso, ktoré môže mať okrúhly alebo obdĺžnikový tvar. Vo vnútri telesa sa nachádza spaľovacia komora, ktorej steny sú pokryté tepelne izolačným materiálom pre minimalizáciu tepelných strát. Moderné kondenzačné kotly majú vo vnútri odolné materiály z ušľachtilej ocele alebo zliatiny hliníka a kremíka, ktoré sú odolné voči vlhkosti a kyselinám, čo výrazne predlžuje ich životnosť. Inovatívna plynová kondenzačná technika sa vyznačuje použitím výmenníkov tepla Inox-Crossal z ušľachtilej ocele.

Hlavné komponenty plynového kondenzačného kotla zahŕňajú:

• Uzavretá spaľovacia komora: Vzduch pre spaľovanie sa nasáva zvonka, čo zabezpečuje neutrálnu kvalitu vzduchu v miestnosti.
• Plynový horák: Zabezpečuje spaľovanie plynu.
• Hlavný výmenník tepla: Vyrobený z odolných materiálov (ušľachtilá oceľ, silumin), kde cirkuluje chladiaca kvapalina. V ňom sa prenáša teplo zo spaľovania na vykurovaciu vodu.
• Kondenzačná komora / Sekundárny výmenník tepla: Umiestnený tak, aby ochladil spaliny pod rosný bod a získal latentné kondenzačné teplo. Môže slúžiť aj na prípravu teplej úžitkovej vody (TÚV).
• Komín: Špeciálne navrhnutý pre kondenzačnú technológiu, odolný voči kyslému kondenzátu.
• Turbíny na vstrekovanie vzduchu do spaľovacej komory a odvod spalín: Zabezpečujú nútený obeh vzduchu a spalín.
• Lapač kondenzátu s odtokovým potrubím: Na zber a odvod vzniknutého kondenzátu.
• Obehové čerpadlo: Zabezpečuje cirkuláciu chladiacej kvapaliny v vykurovacom systéme.
• Expanzná nádrž: Kompenzuje zmeny objemu chladiacej kvapaliny spôsobené zmenami teploty.
• Trojcestný ventil: Slúži na rozdelenie tokov chladiacej kvapaliny a jej miešanie.
• Riadiaca automatika a zabezpečovacie zariadenia: Citlivá mikroprocesorová automatika monitoruje a reguluje prevádzku kotla pre optimálne spaľovanie a teplotu.

Výhody kondenzačných plynových kotlov

Kondenzačný plynový kotol je vhodný na vykurovanie domácností aj kancelárskych budov a je prvou voľbou v novostavbách. Jeho inštalácia sa odporúča aj pri rekonštrukcii, pretože v porovnaní s inými druhmi kotlov s ním dokážete výrazne ušetriť.

Medzi hlavné výhody patria:

• Vysoká účinnosť a úspora energie: Kondenzačný plynový kotol dokáže znížiť spotrebu plynu v domácnosti o približne 15 až 35 % v porovnaní so staršími typmi kotlov. Výmena starého kotla za nový kondenzačný môže ušetriť až 30% nákladov na vykurovanie.
• Nízke emisie a ekologickosť: V porovnaní s inými fosílnymi palivami má vykurovanie plynom s kondenzačnou technológiou najlepšie hodnoty CO₂. Okrem toho znižuje emisie oxidov dusíka (NOx) až o 90 % oproti starším modelom.
• Komfort a jednoduchá obsluha: Majitelia systému nemusia skladovať palivo, zemný plyn sa zvyčajne dodáva priamo z plynovej prípojky. Moderné kotly ponúkajú užívateľsky prívetivé ovládanie a nízku hladinu hluku.
• Flexibilita a kompaktný dizajn: Kompaktné nástenné plynové kondenzačné kotly šetria miesto a možno ich nainštalovať takmer kdekoľvek. Sortiment je rozmanitý, od nástenných po podlahové, vhodné pre rôzne veľkosti objektov.
• Dlhá životnosť: Vďaka použitiu odolných materiálov, ako je ušľachtilá oceľ alebo silumin, sú kondenzačné kotly veľmi spoľahlivé a majú dlhú životnosť.
• Možnosť kombinácie s obnoviteľnými zdrojmi: Môžu byť efektívne kombinované so solárnymi systémami, tepelnými čerpadlami alebo kotlami na biomasu, čím sa zvyšuje energetická efektivita a znižuje závislosť od fosílnych palív.

Typy kondenzačných kotlov

Pri rozhodovaní o plynovom vykurovacom systéme je vhodné získať prehľad o rôznych dostupných modeloch a ich výhodách. Existujú rôzne typy kondenzačných kotlov, ktoré sú prispôsobené pre odlišné potreby a priestory:

Závesné kondenzačné kotly

Naše moderné závesné kondenzačné kotly sa spoľahlivo postarajú ako o vykurovanie, tak aj prípravu teplej vody buď prietokovým spôsobom, alebo pomocou zásobníka na teplú vodu. Sú kompaktným riešením šetriacim priestor a ideálnym pre malé priestory. Ak majú majitelia domov len malú potrebu tepla, môžu sa zvyčajne rozhodnúť pre veľmi kompaktný nástenný spotrebič, ktorý sa teoreticky zmestí aj do nástennej skrine.

Stacionárne kondenzačné kotly

Stacionárne kondenzačné kotly sú priam určené na výmenu starých stacionárnych nekondenzačných kotlov a v značnej miere uľahčujú prechod na kondenzačnú technológiu aj pri väčších rodinných domoch. Majú vysoký výkon, ideálny do veľkých rodinných domov, bytových komplexov, verejných a komerčných budov. V ponuke sú aj stacionárne kotly so zabudovaným vrstveným zásobníkom teplej vody a dokonca s možnosťou pripojenia solárnych kolektorov.

Kompaktné kondenzačné kotly

Kompaktné kondenzačné kotly sú vhodné pre rodinné domy. Ich integrovanou súčasťou je zabudovaný zásobník na ohrev teplej vody. Ohrev teplej vody zabezpečuje samotný kotol, prípadne aj solárny kolektor. Kombinované kotly so zabudovaným zásobníkom, ktoré zabezpečujú konštantne vysokú úroveň komfortu pri príprave teplej vody, sú o niečo širšie.

Zostavy kondenzačných kotlov s externým zásobníkom

Systémové kotly s externým zásobníkom sú dobrým riešením v prípade veľmi vysokých nárokov na teplú vodu. Uspokoja potrebu teplej vody súčasne na viacerých odberných miestach s vysokým prietokom vody naraz. Ponúkajú rýchlu a spoľahlivú dodávku teplej vody okamžite a sú vhodné pre rodinné domy s viacerými kúpeľňami. Týmto pojmom sa označujú zostavy kotla a samostatného veľkoobjemového zásobníka teplej vody umiestneného vedľa kotla alebo pod ním.

Kaskádové zapojenie

Niektoré kondenzačné kotly môžete zapojiť do kaskády (od 2 ks) aby ste dosiahli vyšší vykurovací výkon (používa sa od stoviek kW). V prípade potreby zvýšenia vykurovacieho výkonu umožňuje automatika kaskádové pripojenie viacerých kotlov, je možné pripojiť až päť jednotiek vykurovacích zariadení do jednej siete, čo je ideálne riešenie pre väčšie objekty alebo budovy s vysokými nárokmi na teplo.

Inštalácia a prevádzka

Inštaláciu plynového kondenzačného kotla musí vždy vykonávať odborník s príslušným oprávnením. Keďže väčšina prípojok vedie priamo do domu, inštalácia plynového vykurovacieho systému je pomerne jednoduchá. Kompaktné nástenné plynové kondenzačné kotly šetria miesto a možno ich rýchlo a jednoducho nainštalovať v technickej miestnosti, v pivnici, podkroví, v pomocnej miestnosti alebo dokonca v obytných priestoroch.

Proces inštalácie zahŕňa:

• Plynová prípojka: Pre prevádzku kondenzačného kotla je nevyhnutná plynová prípojka. Pripojenie k miestnej plynovej sieti sa nevyžaduje, ak plynový vykurovací systém využíva kvapalný plyn (bután, propán, LPG, LNG) a nie zemný plyn. V takom prípade je však potrebná nádrž na uskladnenie paliva, ktorá môže byť umiestnená nad alebo pod zemou.
• Odvod spalín: Spalinové systémy musia byť odolné voči agresívnemu kondenzátu, ktorý sa tvorí pri nízkych teplotách. Používajú sa špeciálne certifikované spalinovody, ktoré môžu byť jednoduché alebo koncentrické (privádzajú vzduch a odvádzajú spaliny jedným potrubím). Dymovody z nehrdzavejúcej ocele alebo špeciálneho plastu sú osvedčené. Ak je komín už na mieste, nové potrubie sa zvyčajne môže vložiť do existujúceho komína.
• Odvod kondenzátu: Vznikajúci odpadový kondenzát je mierna kyselina. V rodinných domoch sa zvyčajne môže odvádzať priamo do kanalizácie.
• Pripojenie k vykurovaciemu systému: Kondenzačné kotly najlepšie spolupracujú s nízkoteplotnými vykurovacími systémami, ako je podlahové alebo stenové vykurovanie (pracujúce s teplotami 30-45 °C). V starších domoch s radiátormi je možné dosiahnuť úspornú prevádzku aj s nižšou teplotou vykurovacej vody, ak sú radiátory v dobrom stave.

Typy komínov pre kondenzačné kotly

Pre správnu funkčnosť kondenzačného kotla je kľúčový aj vhodný komínový systém. Rozlišujeme tri hlavné konštrukčné typy komínov:

Jednostenný komín

Ide o rúry a tvarovky vyrobené z príslušného materiálu, ktoré sa môžu používať iba v interiéroch alebo v tepelne izolovaných kanáloch (napríklad komíny počas rekonštrukcie). Zvyčajne sa používa na emisie spalín, keď je vzduch nasávaný z kotolne. Jednoplášťové komíny sa nikdy nemôžu používať vonku, kvôli riziku zamrznutia kondenzátu.

Dvojplášťový (sendvič) komín

Tieto komíny pozostávajú z dvoch sústredných rúrok rôznych priemerov, ktorých priestor je vyplnený tepelnoizolačným materiálom, zvyčajne nehorľavou kamennou vlnou. Dvojplášťové komíny je možné použiť v interiéri aj exteriéri. V prípade kondenzačných kotlov sa zvyčajne vykonáva iba vonkajšia časť komína s dvojstennou možnosťou a pre vnútornú konvenčnú možno použiť jednostenné potrubie.

Koaxiálny komín

Koaxiálny komín sa používa ako na odvod spalín (cez vnútorné potrubie), tak aj na prívod spaľovacieho vzduchu (cez priestor medzi rúrkami). Preto sa pri jeho použití nevyžaduje neustále zabezpečenie prietoku spaľovacieho vzduchu do kotolne. Prívodný vzduch sa navyše ohrieva spalinami, čím sa zvyšuje celková účinnosť kotolne. Pokladanie koaxiálnych komínov je tiež povolené iba v interiéroch, pričom dĺžka vonkajšej časti by nemala byť väčšia ako jeden meter.

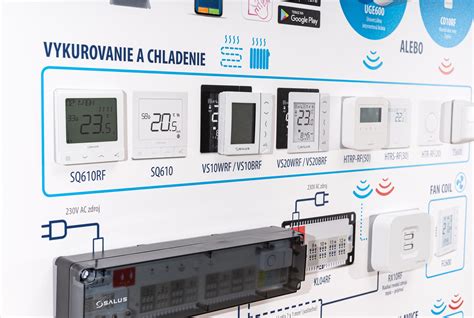

Inteligentné ovládanie a regulácia

S modernými regulátormi nie je ani ovládanie vykurovacieho systému cez smartfón alebo tablet problém. Tieto systémy pohodlne šetria energie aj prevádzkové náklady. Požadovanú teplotu si nastavíte kedykoľvek a odkiaľkoľvek pomocou aplikácie v smartfóne. Máte možnosť monitorovať prevádzku kotla a taktiež jeho spotrebu energie.

Inteligentné regulátory

Inteligentné regulátory, ako napríklad Buderus Logamatic s internetovým pripojením, sú inovatívnym riešením, ako ešte viac znížiť náklady na vykurovanie domácnosti. Moderný kondenzačný kotol viete s pomocou inteligentného regulátora ovládať poľahky aj na diaľku. Termostat Logamatic TC100 vďaka funkcii detekcie dokáže rozpoznať GPS polohu vášho smartfónu, takže si môžete nastaviť požadovanú teplotu v čase návratu domov. Maximálny účinok dosiahnete, ak Logamatic TC100 skombinujete s inteligentnými termostatickými radiátorovými hlavicami, ktoré umožňujú individuálne regulovať teplotu v každej miestnosti.

Ekvitermická regulácia

Ekvitermická regulácia nastavuje teplotu vykurovacej vody automaticky. Využíva na to údaj o aktuálnej vnútornej teplote, vonkajšej teplote zo snímača na severnej strane domu a údaje z vopred nastavenej ekvitermickej krivky. Ak je vonku teplejšie, kotol teplotu vykurovacej vody automaticky zníži, avšak iba do takej miery, aby ostala zachovaná tepelná pohoda v interiéri. Využitím ekvitermickej regulácie znížite tepelné straty cez povrch kotla a tým aj náklady na vykurovanie.

Izbové komunikačné regulátory

Tieto regulátory ponúkajú spoľahlivé a jednoduché ovládanie pre vykurovacie systémy s moderným vzhľadom, dotykovým displejom a intuitívnym ovládaním. Poskytujú rôzne špeciálne funkcie a časové intervaly pre optimálnu tepelnú pohodu.

Príprava teplej úžitkovej vody (TÚV)

Kondenzačné kotly môžu zabezpečovať ohrev teplej úžitkovej vody rôznymi spôsobmi, čím sa prispôsobujú individuálnym potrebám domácností:

• Prietokovým ohrevom: Voda sa ohrieva priamo v kotle počas jej odberu. Je to úsporné riešenie pre menšie domácnosti, ktoré nepotrebujú veľké objemy TÚV naraz.
• So vstavaným zásobníkom: Kotol má integrovaný malý zásobník TÚV, čo zabezpečuje vyšší komfort a možnosť odberu TÚV na viacerých miestach súčasne.
• S externým zásobníkom: Kotol ohrieva vodu vo zvlášť umiestnenom bojleri alebo akumulačnom zásobníku. Toto riešenie je vhodné pre domácnosti s vysokou spotrebou TÚV, napríklad vo viacgeneračných domoch s viacerými kúpeľňami.

Pri ohreve TÚV sa často využíva tzv. vrstvový zásobník, ktorý umožňuje komfortný a úsporný ohrev. Kotol čerpá studenú vodu zo spodnej časti zásobníka, zohrieva ju v doskovom výmenníku tepla a vracia späť do hornej vrstvy zásobníka. Týmto spôsobom sa postupne ohreje celý objem vody.

Kombinácia s inými zdrojmi energie (hybridné systémy)

Kondenzačné plynové kotly je možné efektívne kombinovať s obnoviteľnými zdrojmi energie, čím vznikajú tzv. hybridné vykurovacie systémy. Každý nový plynový vykurovací systém môže a mal by byť kombinovaný so solárnymi kolektormi, aby sa využívala bezplatná slnečná energia. Takéto systémy umožňujú dlhodobo znížiť spotrebu plynu, emisie CO₂ a zvýšiť celkovú energetickú efektivitu budovy. Možné kombinácie zahŕňajú:

• Solárne systémy: Solárne kolektory môžu predohrievať vodu v zásobníku TÚV alebo dokonca prispievať k vykurovaniu. Plynové kotly sú často pripravené na pripojenie k solárnemu termickému systému a možno ich prepnúť z mono režimu na duálny režim.
• Tepelné čerpadlá: Môžu dopĺňať vykurovací systém v závislosti od vonkajších podmienok. Tepelné čerpadlo zabezpečuje prípravu teplej vody a vykurovanie miestností, zatiaľ čo plynový kotol sa zapína počas špičkového zaťaženia.
• Kotly na biomasu alebo krbové vložky: Tieto zdroje môžu prevziať časť alebo väčšinu výroby tepla, čím sa zníži závislosť od zemného plynu. Ak pôjdu majitelia ešte o krok ďalej a budú používať bioplyn, môžu si ešte viac zlepšiť svoje ekologické vlastnosti.

Náklady a dotačné programy

Prvotná investícia na nový kondenzačný plynový kotol je ovplyvnená viacerými faktormi, ako je cena samotného kotla, náklady na jeho montáž a prípadné pripojenia a doplnky vykurovacieho systému. Celkové náklady vrátane inštalácie sa pohybujú od približne 2 000 eur. Úprava starého komína pre potreby kondenzačného kotla môže stáť niekoľko stoviek eur.

Prevádzkové náklady samozrejme najviac závisia od spotrebenej energie. Nemalú rolu tu zohráva zateplenie domu alebo bytu a ďalšie faktory. Pri znížení teploty v dome len o 1°C môžete ušetriť až 6% energií. Výmena starého kotla za nový kondenzačný vám môže priniesť úsporu až 30% nákladov na vykurovanie. Ak sa majitelia domov v rámci modernizácie vykurovacieho systému rozhodnú pre kombináciu plynového kondenzačného kotla a solárnej energie, ich účty môžu byť až o 35 percent nižšie ako predtým.

Štát podporuje kombinácie kondenzačnej techniky s obnoviteľnými zdrojmi atraktívnymi dotáciami. Ministerstvo životného prostredia pripravuje dotačný program tzv. Kotlíkové dotácie podporujúci kúpu a inštaláciu kondenzačných plynových kotlov ako náhrady za kotly na uhlie a drevo. V súčasnosti sa ekologickejšiemu vykurovaniu domácností venuje projekt Zelená domácnostiam, zameraný na solárne kolektory, fotovoltické panely, tepelné čerpadlá a kotly na biomasu.

Časté problémy a ich riešenia

Majitelia vykurovacích zariadení sa občas stretávajú s rôznymi problémami, ktoré môžu vzniknúť z porušenia pravidiel inštalácie alebo prevádzky. Spoločnosť Vaillant zvyčajne informuje používateľa o probléme prostredníctvom chybových kódov na displeji kotla. V takom prípade je dôležité nepanikáriť a okamžite vykonať kompletnú diagnostiku zariadenia, ideálne prostredníctvom kvalifikovaných odborníkov. Tu sú niektoré z najčastejších problémov a ich možné riešenia:

• Problém 1: Zariadenie úplne zlyhalo. Niekedy sa to stane hneď na začiatku prevádzky, ak používateľ alebo neskúsení technici nesprávne pripoja fázu a nulu. Nahromadený vzduch v systéme môže tiež vytvoriť vážnu prekážku pre spustenie mechanizmu. Riešenie: Odborná kontrola elektrického zapojenia a odvzdušnenie systému.
• Problém 2: Plameň horáka je nízky alebo zhasne ihneď po naštartovaní. Tento problém môže byť spôsobený nesprávne nastaveným minimálnym tlakom zemného plynu v systéme. Je tiež vhodné skontrolovať funkčnosť diódy spolu s ventilom. Riešenie: Správne nastavenie technických parametrov kotla.
• Problém 3: Teplota vody v systéme je príliš vysoká alebo príliš nízka. Tento problém je zvyčajne spôsobený nesprávnym nastavením regulácie. Riešenie: Úprava nastavených parametrov teploty na riadiacej jednotke kotla.
• Problém 4: Filter je upchatý. Zvyčajne je to dôsledok zlej kvality vody v systéme. Riešenie: Pravidelné čistenie alebo výmena filtra je nevyhnutná pre správnu funkciu kotla.
