Plynové potrubia sú kľúčové pre efektívnu a bezpečnú distribúciu zemného plynu. Súčasné systémy kladú dôraz na materiály s vysokou odolnosťou, dlhou životnosťou a jednoduchou inštaláciou. Technologický pokrok v oblasti materiálov pre plynovody priniesol značné zlepšenie ich vlastností a spoľahlivosti.
Materiál PE 100: Špička v polyetylénových potrubiach
V súčasnej dobe predstavuje materiál PE 100 posledný vývojový stupeň takzvanej trojgenerácie polyetylénových potrubí a vyznačuje sa najlepšími vlastnosťami. Jeho vylepšená molekulárna štruktúra zabezpečuje vyššiu hustotu a pevnosť.

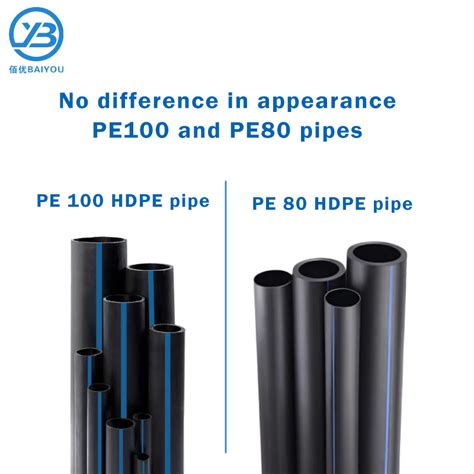

V porovnaní s PE 80 sa dnes viac používa potrubie vyrobené z PE 100, najmä z dôvodu možnosti použitia tenších stien pri zachovaní rovnakej tlakovej odolnosti. Táto vlastnosť vedie k nižšej spotrebe materiálu a zároveň k ľahšej manipulácii s potrubím.
Inovatívne plynové potrubia z PE 100 RC
Okrem štandardného materiálu PE 100 existujú aj pokročilejšie varianty, ako napríklad PE 100 RC (Resistance to Crack), ktoré sú navrhnuté pre ešte náročnejšie podmienky. Tieto potrubia sú odolnejšie voči pomalému šíreniu trhlín a bodovému zaťaženiu, čo zvyšuje ich životnosť a bezpečnosť, najmä v náročných terénoch.
GASLINE RC ROBUST - Potrubie s ochrannou vrstvou
GASLINE RC ROBUST je príkladom plynového potrubia z PE-100 RC s ochrannou vrstvou PP (polypropylén). Tieto potrubia majú typickú tlakovú radu SDR 17 s PN10 a farba ich ochranného plášťa z PP je oranžová, čo uľahčuje ich identifikáciu v zemi.
Vďaka tejto robustnej ochrannej vrstve je rúry ROBUST PIPE možné obsypávať vykopanou zeminou so zrnitosťou do veľkosti 63 mm. Táto vlastnosť výrazne znižuje nároky na prípravu výkopu a minimalizuje potrebu drahého a špeciálneho obsypového materiálu.
PLYNOVÉ POTRUBIE z PE - 100RC plus* - egeplast SLM 2,0 DCT**
Ďalším inovatívnym riešením je PLYNOVÉ POTRUBIE z PE - 100RC plus* - egeplast SLM 2,0 DCT**. Vynikajúce vlastnosti rúr SLM od firmy egeplast sa ešte rozšírili použitím integrovaného a špirálovito navinutého vodiča. Tento vodič výrazne zlepšuje možnosti detekcie a monitoringu potrubia po jeho uložení, čo je kľúčové pre rýchlu lokalizáciu prípadných poškodení alebo netesností.
Dimenzie a tlakové rady plynových potrubí
Moderné plynové potrubia sú dostupné v širokej škále dimenzií a tlakových radov, ktoré sú špecifikované prostredníctvom štandardov SDR (Standard Dimension Ratio) a PN (Nominal Pressure). Tieto parametre určujú hrúbku steny potrubia vzhľadom na jeho vonkajší priemer a maximálny prevádzkový tlak.
Potrubia egeplast SLM 2,0 DCT sú dostupné v rôznych tlakových radách, ako je SDR11 (prevádzkový tlak 0,7MPa) alebo tlaková rada SDR17 (prevádzkový tlak 0,4 Mpa).
Štandardné dimenzie pre tlakovú radu SDR 11 sú k dispozícii od vonkajšieho priemeru d 32 mm až do d 630 mm. Pre tlakovú radu SDR 17 sú dimenzie dostupné od d 90 mm až do d 450 mm.
Pre špecifickú dimenziu DN 80, ktorá je často dopytovaná pre rôzne plynové siete, sa typicky používa potrubie s vonkajším priemerom d 90 mm. Táto dimenzia je bežne dostupná v tlakovej rade SDR 17, ideálne pre rozvodné plynovody s menším prevádzkovým tlakom.
Prehľad dimenzií a tlakových radov plynových potrubí z PE 100 RC
| Tlaková rada | Maximálny prevádzkový tlak (MPa) | PN (Nominálny tlak) | Typické dimenzie (vonkajší priemer d) |
|---|---|---|---|
| SDR 11 | 0,7 | PN16 | d 32 až d 630 mm |
| SDR 17 | 0,4 | PN10 | d 90 až d 450 mm |
Metódy spájania a flexibilita výroby
Možnosť spájania potrubí elektrotvarovkami alebo zváraním na tupo zabezpečuje pevné, homogénne a spoľahlivé spoje s dlhou životnosťou. Tieto metódy sú osvedčené a zaručujú celistvosť potrubného systému.
Výrobcovia sú schopní prispôsobiť sa individuálnym potrebám zákazníkov. Zdôrazňujeme, že po preskúmaní individuálnych požiadaviek je možné vyrobiť rúry aj okrem štandardnej šírky sortimentu. To znamená, v iných rozmeroch, tlakových radoch, dĺžkach a v inom farebnom prevedení, čo umožňuje maximálnu flexibilitu pri realizácii projektov.
