Komplexné konštrukčné detaily plochej strechy a jej efektívna obnova

Plochá strecha sa stáva definíciou modernej architektúry. Ponúka čisté línie, funkčnosť a nové možnosti využitia priestoru. Aby však mohla plnohodnotne plniť svoju funkciu desiatky rokov, jedným z najdôležitejších aspektov, ktorému treba venovať maximálnu pozornosť, je jej odvodnenie.

Plochá strecha je typ strešnej konštrukcie, ktorá má nízky sklon, zvyčajne do 10 stupňov. Na rozdiel od šikmých striech, po ktorých voda rýchlo steká dolu, ploché strechy majú len minimálny spád. Tento spád je však presne vypočítaný tak, aby smeroval všetku zrážkovú vodu k vopred určeným odtokovým bodom. Bez správneho systému na odvádzanie vody sa môže hromadiť zrážková voda, čo môže viesť k poškodeniu strešného plášťa a konštrukcie budovy.

Ak systém odvodnenia zlyhá, na streche sa začne hromadiť voda. Nadmerné zaťaženie nosnej konštrukcie môže byť značné - jeden meter štvorcový vody s výškou iba 10 cm váži 100 kg. V tomto prípade je nevyhnutné zabezpečiť účinné odvodnenie plochej strechy, ktoré je jedným z najdôležitejších aspektov pri navrhovaní a údržbe budov s plochými strechami. V súčasnosti sú ploché strechy populárne nielen na komerčných budovách, ale aj na moderných rodinných domoch.

Historický vývoj a súčasný stav plochých striech

V Slovenskej republike sa v druhej polovici minulého storočia v rámci hromadnej výstavby stavali bytové domy v mnohých panelových konštrukčných systémoch a stavebných sústavách. Bytová výstavba tohto typu objektov je obvykle zastrešená plochou strechou, ktorá zodpovedá úrovni vtedajšieho konštrukčného poznania a materiálovo-technologických možností. Súčasný stav striech prakticky všetkých panelových sústav je nevyhovujúci predovšetkým z hľadiska hydroizolačnej funkcie a stavebnej tepelnej techniky. Rozsah uvedených porúch a nedostatkov striech je mimoriadne vysoký.

Skladby striech bytových domov závisia od použitých panelových sústav (typov panelových bytových domov). Napríklad:

• V závislosti od krajských variant systému má objekt jednoplášťovú, alebo dvojplášťovú plochú strechu s tepelnou izoláciou tvorenou prevažne z plynosilikátových dosiek a škvárovým násypom.
• Tepelná izolácia dvojplášťových striech je tvorená pórobetónovými panelmi. Strešný plášť je riešený ako dvojplášťový s uzavretou vzduchovou vrstvou. Je vyspádovaný do úžľabia k vnútorným odpadom. Na streche je umiestnená strojovňa výťahu, vetracie nadstavce bytových jadier a strešné odpady.
• Strešný plášť sa vytváral ako dvojplášťová konštrukcia. Tepelnoizolačnú vrstvu tvoria plynosilikátové dosky.
• Strecha je riešená v dvoch variantoch. Dvojplášťová strecha má spodný plášť vytvorený z tepelnoizolačných dosiek z penového polystyrénu. Jednoplášťová strecha je riešená ako plochá bezspádová konštrukcia s vnútorným odvodnením. Tepelnoizolačná vrstva je z dosiek penového polystyrénu a dielcov Polsid. Odvetranie dvojplášťových striech je riešené otvormi do atiky. Odvetranie jednoplášťových striech mal zabezpečovať systém odvetrávacích kanálikov vytvorený dielcami Polsid, ktoré sú napojené na vonkajšie ovzdušie.
• Strecha je riešená ako jednoplášťová. Strešný plášť je vytvorený ako jednoplášťová nevetraná bezspádová plochá strešná konštrukcia. Podľa krajských variant sa realizovali aj dvojplášťové ploché strechy s odvetraním cez atikové dielce. Tepelná izolácia je z penového polystyrénu a pórobetónových dosiek hrúbky. Strechy sú s vnútorným odtokom.

Ploché strechy existujúcich panelových bytových domov vykazujú množstvo nedostatkov a porúch. Okrem zlých tepelno-technických parametrov nevyhovujú ani z pohľadu hydroizolačnej techniky. Z hľadiska funkčnosti a spoľahlivosti plochých striech, predovšetkým ich hydroizolačného systému, je nutná ich obnova.

Metódy obnovy plochých striech

Obnova plochých striech bytových domov musí komplexne zohľadňovať skutočný stav a odborný návrh riešenia. Neexistuje univerzálne a všade platné riešenie návrhu obnovy plochých striech. Nie je možné ho ani navrhnúť. Pre spoľahlivú obnovu nie je možné riešiť problematiku plochých striech len lokálnymi opravami.

Prístupy k obnove:

1. Obnova doplnením skladby existujúcej strechy (bez sanácie pôvodných vrstiev): Ide o najpoužívanejší a najjednoduchší spôsob obnovy plochých striech bytových domov, ktorý si vyžaduje najmenšie náklady na vyhotovenie. Návrh strešnej skladby je bez sanácií pôvodných vrstiev strechy s dodatočným doteplením a novou hydroizolačnou vrstvou. Návrh je prispôsobený na v minulosti často aplikovanú skladbu strešného plášťa.
2. Obnova s odstránením pôvodných strešných vrstiev (so sanáciou pôvodných vrstiev): Ide o radikálne riešenie, ktoré sa používa len v odôvodnených prípadoch vzhľadom na to, že súvisiace náklady s vybúraním, odvozom a likvidáciou materiálu predstavujú výrazne nákladnejší spôsob obnovy. Návrh strešnej skladby počíta s odstránením pôvodných strešných vrstiev až po nosnú železobetónovú dosku. Nová skladba tak začína parotesnou vrstvou na penetrovaný povrch. V mnohých prípadoch sa pri tomto spôsobe obnovy výrazne zvyšuje riziko zatečenia v daždivých dňoch počas prác na streche.
3. Zmena spádovania alebo tvaru strechy: Tento spôsob mení vzhľad objektu a obvykle je výrazne nákladnejší ako obnova doplnením skladby existujúcej strechy.

Dané riešenia obnovy plochej strechy sa často mylne považujú za jediné spoľahlivé. Zvyčajne sa pritom používa zdôvodnenie, že niekoľko pokusov o riešenie problému zatekania stroskotalo. Tieto argumenty sú však zavádzajúce a vytvárajú falošný mýtus o nespoľahlivosti plochých striech. Skutočným dôvodom pretrvávajúcich problémov bývajú nesystémové pokusy o nekoncepčné riešenia.

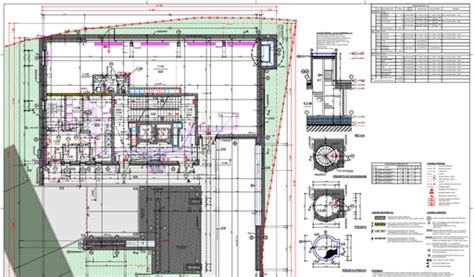

Dôležitosť individuálneho posúdenia a projektovej dokumentácie

Každá plochá strecha je vzhľadom na svoju skladbu a typ, použité materiály, riešené detaily, podmienky, v akých sa nachádza, spôsob používania a nedostatky alebo poruchy, ktoré sa na nej vyskytujú, jedinečnou konštrukciou, ktorú je nutné posudzovať individuálne. Nie je preto možné, ako sa to často chybne robí, aplikovať z inej strechy riešenie obnovy, či opravy strechy bez analýzy stavu konštrukcie a odborného návrhu riešenia.

Pre zhotovenie návrhu riešenia obvykle nepostačuje len pôvodná projektová dokumentácia, pretože vo väčšine prípadov nezodpovedá skutočnému vyhotoveniu strešného plášťa a jeho stavu. Skutočný stav treba preveriť predovšetkým z hľadiska skutočnej skladby strechy.

Chybou, najmä pri individuálnych opravách striech, je často to, že snaha riešiť problém nie je zameraná na celkové riešenie zdroja a príčiny problémov, ale len na odstraňovanie ich dôsledkov, alebo laické riešenia, ktoré neodstránia podstatu problému.

Na podrobnú výkresovú dokumentáciu strechy sa zvyčajne zabúda, alebo sa projektant kresleniu týchto detailov vyhýba. V takých prípadoch je potom vhodné obrátiť sa na odborne zdatnú realizačnú firmu, ktorá si detaily vie naprojektovať sama a, samozrejme, vie prevziať na seba zodpovednosť za ich riešenie. Základom je prehľad jej referencií, prehľad akým systémom pracuje, či má certifikát ISO, či je členom príslušnej profesijnej organizácie, cechu a podobne.

Časté poruchy a ich prevencia

Jedným z mnohých príkladov je snaha riešiť problém drobného zatekania dvojplášťovej strechy, pričom sa rozhodlo zároveň o jej zateplení klasickým spôsobom pridaním tepelnej izolácie a novej povlakovej krytiny na existujúcu strechu. Touto úpravou strechy bez zohľadnenia dôležitého, i keď navonok nebadaného, stavebno-fyzikálneho súvislostí došlo k masívnemu zatekaniu vplyvom zhoršenia vlhkostných pomerov v streche. Vzniklo veľké množstvo kondenzátu priamo v konštrukcii strechy na určitých špecifických miestach v chladnom období roka, čím sa stav strechy výrazne zhoršil a muselo sa pristúpiť k opätovnej obnove plochej strechy.

Typické poruchy hydroizolačnej vrstvy:

• Odlupovanie častí samotnej povlakovej krytiny strechy (tzv. balónovanie alebo "balóniky").

  Dôsledok: Výrazné zníženie hydroizolačnej spoľahlivosti a životnosti povlakovej krytiny a tým i celej strechy.

  Prevencia: Uvedenému možno predchádzať tým, že sa zvolí vhodný materiál pre danú aplikáciu a vyberie sa materiál kvalitný, ktorý má relevantné a preukázateľné referencie a je dostatok skúsenosti na jeho odporúčanie.

• Zmrašťovanie povlakových krytín.

  Dôsledok: Poškodzovanie povlakovej krytiny od pohybu podkladu, alebo v prípade povlakových krytín ich vzájomné oddeľovanie, prípadne deformácia niektorých detailov (napr. prestupy cez strechu).

  Poznámka: Táto problematika je u renomovaných výrobcov a dodávateľov kvalitných značiek v súčasnosti pomerne dobre zvládnutá, avšak stále sa vyskytujú prípady, kedy na streche dôjde k poruchám v dôsledku použitia nevyhovujúcich materiálov. V tomto prípade môže uvedený problém na streche súvisieť i s nedodržanou technológiou aplikácie.

• Trhliny rôznych typov povlakových krytín.

  Dôsledok: Postupné prenikanie zrážkovej vody do materiálu a neskôr vysoké riziko straty hydroizolačnej funkcie.

  Poznámka: Problematika trhlín rôznych typov povlakových krytín súvisí najčastejšie s nekvalitou hmoty, z ktorej je krytina vyrobená, alebo s použitím takých výrobkov, ktoré na aplikáciu v streche nie sú určené (napr. oxidované asfaltované pásy). Ďalším častým dôvodom je nesprávne skladovanie materiálu alebo nevhodné podmienky pri aplikácii. Ide o zložitú problematiku trhlín, ktorých dôvod vzniku môže byť veľmi rôzny, preto nie je možné prevenciu uviesť jednoduchým zhrnutím.

• Nesprávne spájanie povlakových krytín.

  Poznámka: Tento problém je v niektorých prípadoch na prvý pohľad neviditeľný a zistí sa až pri podrobnejšej a odbornej obhliadke strechy.

  Prevencia: Výber realizačnej firmy s vysokou kvalitou práce, disciplínou a zručnosťou pracovníkov.

• Nesprávne riešenie detailov.

  Dôsledok: Riziko zatekania strechy v detailoch. Zabezpečenie strechy proti účinkom vetra je komplikovaná a rozsiahla problematika, ktorá sa musí individuálne zvážiť pre každý prípad strechy osobitne.

Systémy odvodnenia plochej strechy

Nesprávne navrhnutý alebo zrealizovaný odvodňovací systém môže viesť k hromadeniu veľkého množstva vody na ploche strechy, čo vedie k nadmernému zaťaženiu konštrukcie a v konečnom dôsledku k zatekaniu. Existuje niekoľko základných prístupov k odvedeniu vody z povrchu plochej strechy. Každý má svoje špecifiká a je vhodný pre iný typ stavby.

Základné prístupy k odvodneniu:

1. Interné zvody: Sú jednou z najbežnejších metód odvodnenia plochých striech. Voda sa odvádza cez vertikálne potrubia, ktoré sú integrovanou súčasťou budovy. Tieto systémy sa často preferujú v oblastiach s chladnejším podnebím, pretože teplo z budovy pomáha udržiavať zvody bez ľadu. Pri tomto riešení je strecha spádovaná smerom k vpustom umiestneným v ploche strechy. Voda je následne odvádzaná zvodovým potrubím, ktoré je vedené cez konštrukciu budovy až do kanalizácie. Hoci ide o funkčné riešenie, prináša so sebou riziká. V prípade upchatia vpustu lístím či inými nečistotami hrozí vytvorenie nechceného „bazéna“ na streche. V rodinných domoch sa potrubie zvyčajne inštaluje do stropu, v priemyselných halách alebo obchodných centrách ho môžete vidieť pod stropom budovy. Najčastejšie sa strešné vpusty napájajú na PVC rúry, ktoré majú vysokú odolnosť voči vlhkosti, chemikáliám a dlhú životnosť.

2. Externé zvody: Odvádzajú vodu pomocou potrubí umiestnených na vonkajšej strane budovy. Tento systém je jednoduchší na údržbu a opravy, pretože je ľahko prístupný. Externé zvody sú obvykle lacnejšie na inštaláciu, ale môžu byť náchylné na zamŕzanie v chladnom počasí.

3. Kombinované systémy: Využívajú prvky oboch interných a externých zvodov, čím ponúkajú flexibilitu a vyššiu účinnosť. Takéto systémy sa navrhujú tak, aby optimalizovali odvodnenie na základe špecifických podmienok budovy a lokality. Existuje aj kombinácia týchto systémov, kde strecha má atiku z troch strán a na štvrtej, otvorenej strane, je klasický odkvapový žľab, do ktorého je celá plocha vyspádovaná.

4. Odvodnenie cez atiku: Elegantné a praktické riešenie. Odvodnenie cez atiku je riešenie, ktoré je považované za bezpečnejšie a z praktického hľadiska aj jednoduchšie na údržbu. Voda je zo strechy odvedená cez prestupy (chrliče) v atike a následne je zvedená po fasáde budovy. Atika je vyvýšený okraj alebo múrik, ktorý obklopuje plochú strechu. Slúži ako estetická konštrukcia stavby a zároveň je najmä funkčný prvok, ktorý pomáha chrániť strechu pred vetrom a smerovať vodu k odtokovým bodom. Odvodnenie cez atiku funguje tak, že voda zo strechy sa smeruje na určité miesta, kde môže bezpečne odtekať. Tento proces je podporený miernym sklonom strechy smerom k odtokovým bodom. Atika môže zlepšiť vzhľad budovy tým, že skryje strešné systémy a vytvára čisté línie.

Kľúčové prvky systému odvodnenia cez atiku:

Základom každého funkčného odvodňovacieho systému je správne navrhnutý sklon. Na plochej streche sa voda nesmie hromadiť, preto celá plocha musí byť vyspádovaná smerom k odtokovým bodom, v tomto prípade k prestupom cez atiku. Tento sklon sa najčasteie vytvára pomocou dosiek z PIR peny alebo stabilizovaného polystyrénu (EPS). Tieto dielce sú už z výroby narezané do potrebného sklonu. Ich inštaláciou sa dosiahnu dva ciele naraz: vytvorí sa plynulý sklon pre bezproblémový odtok vody a zároveň sa strecha do určitej miery aj zateplí.

• PIR spádové dosky: BauderPIR spádové dosky od výrobcu Bauder sú moderným a efektívnym riešením, ktoré sa používajú na vytvorenie požadovaného spádu na plochých strechách. Tieto dosky z tuhej polyuretánovej peny (PIR) vynikajú vynikajúcimi tepelnoizolačnými vlastnosťami a nízkou hmotnosťou. Vďaka precíznemu tvarovaniu dokážu PIR spádové dosky zabezpečiť rovnomerné odtekanie vody zo strechy, čím minimalizujú riziko jej stagnácie a následného poškodenia strešného systému. PIR spádové dosky sa vyrábajú v rôznych hrúbkach a sklone, čo umožňuje ich prispôsobenie individuálnym potrebám projektu. Po inštalácii spádových dosiek sa na ich povrch aplikuje kvalitná hydroizolačná vrstva, ktorá chráni celú strešnú konštrukciu pred prenikaním vody.

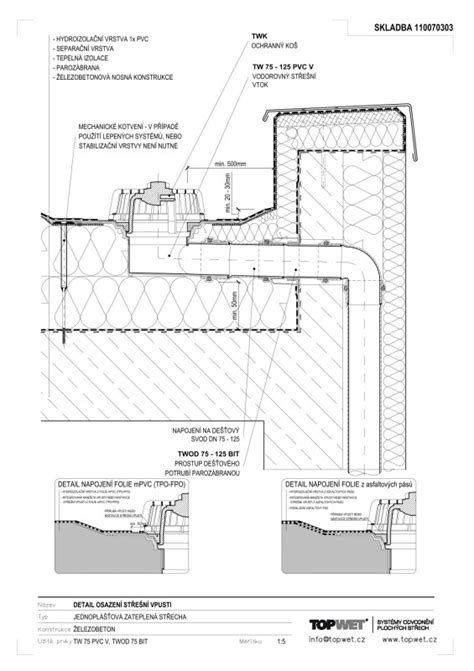

• Strešný vpust: Je základným prvkom odvodňovacieho systému plochej strechy. Slúži na zachytávanie dažďovej vody zo strechy a jej odvádzanie do kanalizačného systému alebo zberných nádob. Vpusty sa umiestňujú priamo na povrchu strechy, v najnižších vyspádovaných bodoch, aby zabezpečili efektívne odtekanie vody.

• Strešný chrlič: Je kľúčovým prvkom, ktorý zabezpečuje kontrolovaný odtok vody z plochy strechy cez atikový múr. Nejde o bežnú rúru, ale o špeciálne navrhnutú systémovú tvarovku, ktorá sa osádza v najnižších bodoch vyspádovanej strechy. Jeho úlohou je previesť vodu z povrchu strechy cez konštrukciu atiky na vonkajšiu fasádu budovy. Tam sa napája na zberný kotlík alebo atikový adaptér, ktorý následne ústi do klasického zvodového potrubia. Chrlič je estetický a zároveň funkčný prvok, ktorý sa používa na odvodnenie plochej strechy cez atiku. Inštaluje sa na miestach kde sa plochá strecha napája na atikový múr. Chrliče sa vyrábajú v rôznych tvaroch a materiáloch, preto sa dajú použiť s rôznymi typmi hydroizolácie (napr. PVC, FPO/TPO).

• Poistný prepad: Je rovnako dôležitý ako strešný chrlič z pohľadu bezpečnosti a dlhodobej spoľahlivosti strechy. Ide o normatívnu požiadavku pre každú plochú strechu. Jeho funkcia je zdanlivo jednoduchá: v prípade, že sa hlavný odtok upchá, pri extrémnych prívalových dažďoch alebo inej nečakanej udalosti, poistný prepad zabezpečí odvedenie prebytočnej vody. Umiestňuje sa vždy o niekoľko centimetrov vyššie ako hlavný chrlič. Poistný prepad predstavuje bezpečnostný prvok v systéme odvodnenia plochej strechy. Používa sa ako záložné riešenie v prípade, že hlavný systém odvodnenia (napríklad strešný vpust alebo chrlič) nefunguje správne. Poistný prepad sa zvyčajne inštaluje do atikového múra, o niečo vyššie ako hlavný odvodňovací systém a slúži na odvádzanie prebytočnej vody, čím zabraňuje zaplaveniu strechy.

• Zberný kotlík: Na vonkajšiu stranu atiky, kde ústi strešný chrlič, sa napája zberný kotlík. Jeho úlohou je zachytiť vodu vytekajúcu z chrliča a plynule ju nasmerovať do zvodového potrubia. Správne navrhnutý kotlík a zvodový systém chránia fasázu pred stekajúcou vodou, ktorá by mohla spôsobovať nielen viditeľné znečistenie, ale aj jej postupné poškodzovanie. Zberný kotlík je dôležitý prvok systému odvodnenia plochej strechy, ktorý slúži na prepojenie odvodňovacích prvkov, ako je strešný chrlič prechádzajúci cez atiku, s vertikálnym dažďovým zvodom. Jeho hlavnou úlohou je zhromažďovanie dažďovej vody a jej efektívne odvádzanie do kanalizačného systému.

• Atikový adaptér: Atikový adaptér Galeco je praktický a inovatívny prvok odvodňovacieho systému prechádzajúceho cez atiku, ktorý slúži na efektívne prepojenie strešného chrliča alebo okrúhlej kanalizačnej rúry o priemere 110 mm s okrúhlymi alebo hranatými odkvapovými rúrami. Umožňuje odvádzanie dažďovej vody z plochých striech cez atiku, pričom zachováva estetický a moderný vzhľad budovy. Tento adaptér sa môže montovať na vonkajšej strane fasády, alebo v izolačnej vrstve budovy, ako súčasť skrytého odkvapového systému.

Technológie a materiály pre ploché strechy

Celú problematiku striech nemožno obsiahnuť v rozsahu jedného článku. Stavebník či architekt je obvykle ochotný investovať do rovnakej plochy fasády mnohonásobne viac ako do strechy. To je jeden z dôvodov, prečo sa u nás tak málo realizujú vegetačné strechy, ktoré okrem svojej krásy zlepšujú aj klímu okolitého priestoru a vnášajú späť do mesta prírodu. Zhotoviť takúto strechu je technicky náročnejšie, ako zhotoviť bežnú strechu a opraviť prípadnú poruchu je tiež náročnejšie. Nemusí to tak byť, ak sa použijú správne technické riešenia, špičkové technológie a realizáciu robí kvalifikovaná firma. To, samozrejme, platí nielen pre vegetačné strechy, ale pre všetky druhy striech. Pre dokonalú strechu je projektová dokumentácia najdôležitejšia.

Typy konštrukcií plochých striech podľa umiestnenia izolácie:

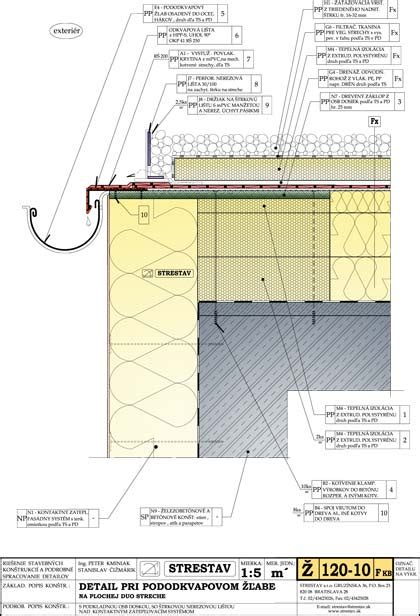

• Obrátená strecha (duo strecha): Toto je najčastejšie používané riešenie. Sú to strechy, kde povlaková krytina je umiestnená nad tepelnou izoláciou. Tepelná izolácia je prevažne z minerálnej vlny alebo zo strešného polystyrénu. Izolácia môže byť kotvená do podkladu strešnými kotvami alebo zaťažená štrkom. Omylom sa často označuje zaťažovacia vrstva štrku za ochrannú vrstvu. Nevýhodou štrku je, že sa v ňom a v tkanine pod ním zachytáva prach a postupne sa vytvára pôda, v ktorej sa uchytia náletové druhy vegetácie a údržba strechy je potom náročnejšia. Pri kotvených strechách sa prach neustále splavuje do kanalizácie a údržba takejto strechy je teda bezproblémová. Zaštrkovaný alebo vegetačný povrch strechy je často spojený s tzv. obrátenou variantou zastrešenia, ktorá je charakterizovaná jednovrstvovou, tepelne izolovanou strechou, pričom tepelná izolácia je umiestnená na vonkajšej strane strešnej vodotesnej izolácie. Obrátená strecha spočíva v opačnom poradí strešných vrstiev: na oceľovo-betónový strop je položená vyrovnávacia vrstva, nasleduje strešná vodotesná izolácia vo forme dvoch vrstiev modifikovaných asfaltových pásov, potom tepelná izolácia z extrudovaného polystyrénu, difúzna tkanina a nakoniec štrk. Obrátená strecha so zaštrkovaním je univerzálna vo svojom použití, či už ide o novostavby alebo obnovu budov. Štrk na streche vytvára výbornú protipožiarnu zónu a poskytuje ochranu pred silným vetrom.

• Klasická strecha: Tieto strechy majú povlakovú krytinu na spodnej časti vrstiev. Nad ňou je umiestnený extrudovaný polystyrén a zaťažovacia vrstva zo štrku, pod ktorou je geotextília. Výhodou takejto strechy je, že povlaková krytina je chránená vrchnými vrstvami pred UV žiarením a mechanickým poškodením. V čase kvalitných krytín je však takáto prehnaná ochrana v podstate nepotrebná. Nevýhodou takejto strechy je to, že okolo extrudovaného polystyrénu obteká studená dažďová voda, a teda počas dažďa sa čiastočne podchladzuje. Okrem toho náletové dreviny uchytené v štrku a geotextílii pod ním svojimi koreňmi narušujú vrstvy tepelnej izolácie. V takom prípade sa môže vzduch z vonkajšieho prostredia dostať až po povlakovú krytinu a nastáva kondenzácia vodných pár pod krytinou. Takáto porucha môže vzniknúť i pri nedokonalom položení extrudovaného polystyrénu.

• Kombinovaná strecha: Majú podstatnú časť tepelnej izolácie (asi 85 %) pod povlakovou krytinou, a teda môžu byť z bežného polystyrénu. Nad krytinou je umiestnená tepelná izolácia s hrúbkou 15 % celkovej hrúbky z extrudovaného polystyrénu. Výhodou takejto strechy je, že krytina je chránená 3- až 5-centimetrovou hrúbkou extrudovaného polystyrénu, ale vrstva tepelnej izolácie pod povlakovou krytinou je v suchu a nepodlieha atmosférickým výkyvom, ani ju nezaťažuje obtekanie dažďom. Takéto riešenie je vhodné všade tam, kde sa nad povlakovou krytinou vykonáva napríklad betónový poter terasy, kladú sa dlaždice na terče, ale aj pod zaťažovacou vrstvou zo štrku a pri podobných konštrukciách.

• Pojazdné terasy: Tieto strechy sú... (predpokladá sa pokračovanie, avšak v podklade chýba konkrétny popis. Pravdepodobne ide o špecifický typ kombinovanej alebo obrátenej strechy s dodatočnou pojazdnou vrstvou).

Tepelná izolácia a ďalšie materiály:

Dôležitou súčasťou každej strešnej skladby je tepelná izolácia. Teplotechnické posúdenie strešnej skladby a konečný návrh hrúbok strešných vrstiev rieši projektant.

Príklady používaných izolačných materiálov a ich hrúbok:

Štrkový zásyp na streche má pozitívny vplyv na celkový tepelný komfort, čo je vítané najmä v letných mesiacoch počas horúčav. Štrkový zásyp sa vynikajúco vysporiada s poveternostnými vplyvmi a zároveň plní ochrannú funkciu tepelno-izolačnej vrstvy a hydroizolácie pred slnečným žiarením a vetrom. Okrem toho má aj estetický efekt. Štrk použitý na streche predstavuje značnú záťaž, preto je dôležité, aby celá konštrukcia strechy bola dostatočne odolná. Tento dôraz je potrebný aj na ochranu hydroizolácie a tepelno-izolačnej vrstvy, pretože ostré kamene v štrku môžu spôsobiť mechanické poškodenia. Medzi štrkom a izoláciou je umiestnená separačná tkanina, tzv. geotextília, ktorá je odolná voči hnitiu a chráni izoláciu pred poškodením prenikajúcich čiastočiek zo štrku.

Výber vhodného systému odvodnenia a materiálov

Pri výbere vhodného systému odvodnenia by sa mali zvážiť faktory ako klimatické podmienky, veľkosť a tvar strechy, materiál strešnej krytiny a estetické požiadavky. Každý z nich má svoju špecifickú funkciu, ktorá prispieva k ochrane strešnej konštrukcie a budovy pred poškodením spôsobeným vodou.

• Klimatické podmienky: Jedným z najdôležitejších faktorov pri výbere správneho systému odvodnenia je klimatická oblasť, v ktorej sa nehnuteľnosť nachádza. V oblastiach s vysokými zrážkami alebo častými prívalovými dažďami volíme systém s väčšou kapacitou a schopnosťou rýchlo odvádzať vodu.

• Veľkosť a tvar strechy: Veľkosť a tvar strechy priamo ovplyvňujú výber systému odvodnenia plochej strechy. Rozsiahle strechy vyžadujú robustnejšie riešenia, ktoré zvládnu väčšie množstvo vody. Taktiež treba zohľadniť sklon strechy, pretože pri nízkom sklone je riziko hromadenia vody väčšie.

• Materiál strešnej krytiny: Materiál použitý na strešnú krytinu môže ovplyvniť výber systému odvodnenia. Niektoré materiály, ako napríklad kovové strechy, môžu umožniť rýchlejší odtok vody, zatiaľ čo iné, ako je asfaltová krytina, môžu vyžadovať dodatočné opatrenia na zabránenie priesakom. Systémové strešné skladby sú dostupné pre TPO fóliu (BMI Everguard TPO so zárukou až 25 rokov), asfaltový pás (Eco-Active Noxite so zárukou 20 rokov) a extenzívnu zelenú strechu (Icopal Universal so zárukou 20 rokov).

• Estetické požiadavky: Estetika je dôležitým faktorom, najmä pre rezidenčné nehnuteľnosti a komerčné budovy, kde vzhľad hrá významnú úlohu. Niektoré systémy odvodnenia ladia s architektúrou budovy, buď svojou nenápadnosťou alebo naopak tým, že sa stávajú dizajnovým prvkom.

• Finančné aspekty: Pri výbere systému odvodnenia plochej strechy by sme mali zvážiť aj finančné aspekty. Náklady na inštaláciu sa môžu líšiť v závislosti od zložitosti systému a materiálov. Taktiež by sme mali zohľadniť dlhodobé náklady na údržbu, pretože kvalitnejší systém môže znížiť nároky na opravy a údržbu v budúcnosti.

Dostupné zdroje a technická podpora

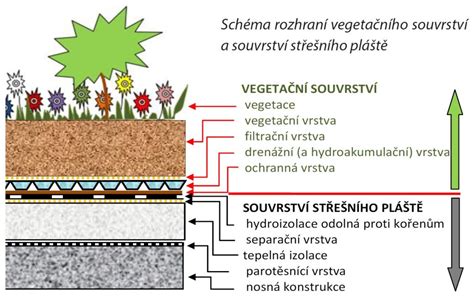

Obsahom každého návrhu (bez sanácie alebo so sanáciou strešných vrstiev) je: systémová strešná skladba BMI Icopal pre TPO fóliu, asfaltový pás a extenzívnu zelenú strechu, teplotechnické posúdenie každej jednotlivej strešnej skladby, posúdenie každej strešnej konštrukcie na šírenie vodnej pary v modelovom roku, typické detaily strechy a fragment strešnej skladby v dwg. a pdf. Dokumenty a kreslené detaily je možné stiahnuť v tvare dwg. a pdf.

Všetky konštrukčné detaily na tejto stránke sú dostupné na stiahnutie zadarmo a môžu byť použité vo všetkých príslušných CAD softvérových systémoch. Tieto súbory sú navrhnuté tak, aby boli kompatibilné s najnovšími verziami softvéru, čím sa zabezpečí ich jednoduché použitie. Na stiahnutie sú k dispozícii formáty PDF a DWG.

Priložené teplotechnické posúdenie strešnej skladby prípadne konečný návrh hrúbok strešných vrstiev akceptuje alebo navrhuje projektant. Vlastnosti a požiadavky na systémové skladby nájdete v súbore PDF alebo DOC.

Článok bol zverejnený v zborníku k seminárom S energiou efektívne v bytových domoch, ktoré sa uskutočnili v apríli, máji a júni 2011 v Košiciach, Poprade, Nitre a v Trenčíne v rámci projektu bezplatného energetického poradenstva ŽIŤ ENERGIOU.
