Dôležitosť správneho spádovania plochých striech: Prehľad materiálov a metód

Ploché strechy si v súčasnosti získavajú čoraz väčšiu obľubu v modernej architektúre, najmä vďaka svojmu minimalistickému a elegantnému vzhľadu. Hoci sa na prvý pohľad môžu zdať jednoduché, ich správna funkčnosť a dlhá životnosť závisia od precízneho návrhu a realizácie, pričom kľúčovú úlohu zohráva práve spádovanie.

Ideálna plochá strecha nie je úplne rovná, ale má mierny sklon, ktorý zabezpečuje efektívne odvádzanie zrážkovej vody smerom k odvodňovaciemu systému. Spádovanie plochej strechy je kritickým aspektom každej stavebnej konštrukcie. Bez správneho spádu môže voda stagnovať a spôsobiť nepriaznivé dôsledky pre celú budovu. Hlavne stojaca voda na plochej streche má negatívny vplyv na povrch strechy. Voda zo strechy s malým sklonom neodteká dostatočne rýchlo a tvoria sa na nej mláky. Nedostatočný spád môže viesť k hromadeniu veľkého množstva vody na streche, čo zvyšuje statické zaťaženie na konštrukciu. Stagnujúca voda na streche môže vytvoriť ideálne prostredie pre rast plesní a húb, čo predstavuje riziko pre zdravie obyvateľov budovy.

Väčšina problémov s plochými strechami pramení práve z nesprávneho alebo nedostatočného spádovania. Podcenenie návrhu a zhotovenia striech často vedie k poruchám stavby, ktoré sú spôsobené zatekaním do interiéru, poškodením tepelnej izolácie, a majiteľ budovy je nútený strechu rekonštruovať. Preto je nevyhnutné o správnom spádovaní plochej strechy uvažovať už v raných fázach projektu a realizácie.

Čo definuje plochú strechu a aký sklon je optimálny?

Pojem "plochá strecha" sa zvyčajne vzťahuje na strechy so sklonom do 10°. V praxi, a najmä podľa technických noriem, ako je napríklad ČSN 73 1901, sa však za plochú strechu považuje konštrukcia so sklonom do 5°, čo zodpovedá približne 8,75 %. Minimálny odporúčaný sklon plochej strechy je 1 stupeň podľa normy. Avšak, odporúča sa navrhovať minimálny sklon sústredený na 2 stupne. Platí to pre staré strechy, plechové strechy, aj pre najbežnejšie ploché strechy novostavieb s podkladom z OSB dosiek. Podľa normy STN 73 1901 je odporúčaný minimálny sklon 1°, t.j. 1,75%. Strechy s menším sklonom a bezspádové strechy by sa nemali navrhovať.

Z hľadiska stavebnej praxe sa ako optimálny sklon pre ploché strechy uvádza rozmedzie 3-4 %. Tento sklon zaručuje nielen efektívne odvodnenie, ale zároveň zabezpečuje pohodlný pohyb po streche v prípade, ak je plánovaná ako pochôdzna alebo úžitková. Problémy s tvorbou kaluží sa zvyčajne objavujú pri návrhovom sklone povrchu strechy nižšom ako 3 %. S ohľadom na normové požiadavky je minimálny sklon plochých striech s povlakovými krytinami, mimo žľabov a úžľabí, stanovený na 3 %.

Sklon strechy sa týka fyzického sklonu povrchu strechy voči horizontále. Vyjadruje sa ako pomer výšky strechy k jej dĺžke a je zvyčajne udávaný v percentách alebo stupňoch. Uhol strechy sa týka geometrickej konfigurácie strechy voči horizontále a udáva sa v stupňoch. Je to miera sklonu strechy, ktorá sa často používa pri návrhu a výpočtoch. Výpočet správneho sklonu plochej strechy je kritickým prvkom pri navrhovaní a realizácii strešného systému. Pre výpočet sklonu plochej strechy sa používa jednoduchý matematický vzorec, ktorý zahŕňa dĺžku a výšku strechy. Tento jednoduchý výpočet umožňuje architektom a stavebným inžinierom rýchlo a presne určiť optimálny sklon pre konkrétnu plochú strechu. Pri vegetačných strechách je dôležité zachovať rovnováhu medzi estetikou a funkčnosťou. Sklon plochej strechy s vegetačnou vrstvou by mal byť do 5 stupňov. Pre výpočet sklonu zelenej strechy sa používa rovnaký vzorec ako pri plochej streche.

Historické metódy spádovania a ich nevýhody

V minulosti sa spádové vrstvy plochých striech často realizovali pomocou betónovej mazaniny, násypu škváry či štrku, prípadne granulátu z pálenej hľiny. Tieto metódy však často viedli k nedostatočnej kvalite konštrukcie a k problémom so zatekaním a mechanickou degradáciou materiálov. Používali sa aj tepelné izolácie z novín či škvárobetónové spádové vrstvy, ktoré sa časom rozpadali. Tenké poterové vrstvy, miešané priamo na streche, boli tiež náchylné na poškodenie. Pretože sa sklon na plochých strechách väčšinou realizoval z ťažkého spádového betónu, v praxi sa zavádzali sklony čo najmenšie, aby sa predišlo preťaženiu nosnej konštrukcie. Neberúc do úvahy, že sklony menšie ako 1,5 % neumožňujú uspokojivý voľný odtok vody. V mnohých prípadoch to viedlo k tvorbe kaluží a plytkých lagún na ploche strechy, a tým k vytvoreniu vynikajúceho prostredia pre rast machu či iných rastlín, ktoré časom začali ničiť povrch strechy a s ním aj hydroizolačné súvrstvie. Dobre navrhnuté, ale zle realizované strechy začali mať tieto problémy už po niekoľkých rokoch.

Moderné prístupy k spádovaniu plochej strechy

Našťastie, súčasný vývoj stavebných technológií priniesol rad efektívnejších a spoľahlivejších riešení. Už nie je nutné fyzicky náročné prenášanie materiálov na strechu. Moderné technológie umožňujú dopravu hotových zmesí, ako je ľahčený betón, priamo na miesto určenia pomocou žeriavu alebo čerpacích techník. Alternatívou sú na mieru "nasekané" prvky polystyrénových spádových klinov alebo pohodlne dopravovaná cementová liata pena. Tieto prístupy riešia dva základné problémy: nižšie zaťaženie stropnej nosnej konštrukcie a dodatočnú tepelnú izoláciu.

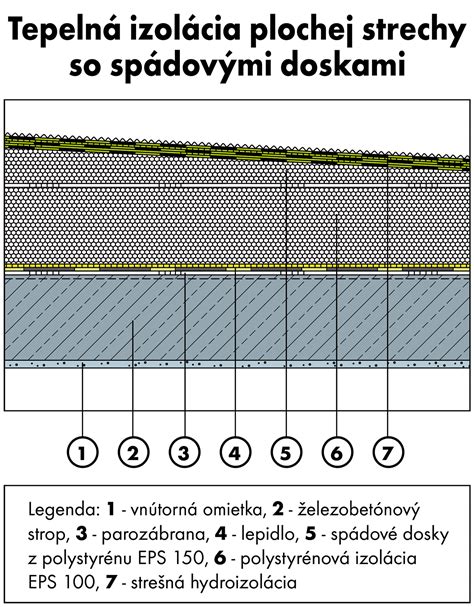

Spádovanie pomocou polystyrénových dosiek a klinov (EPS/XPS)

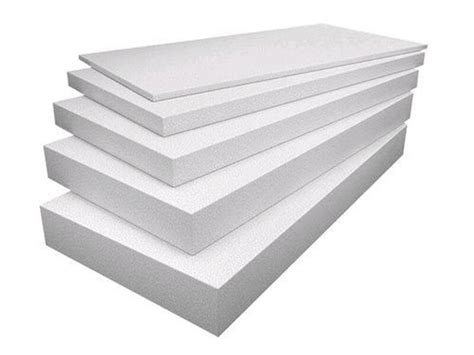

Jednou z populárnych moderných metód spádovania plochých striech je použitie spádových dosiek z expandovaného polystyrénu (EPS). Tieto dosky sa zvyčajne vyrábajú v rozmere 1x1 meter so sklonom na jednu stranu a v praxi sa niekedy nesprávne označujú ako kliny. Spádové kliny sa najčastejšie vytvárajú z expandovaného polystyrénu (EPS) alebo extrudovaného polystyrénu (XPS). Tieto materiály plnia aj tepelno-izolačnú funkciu a využívajú sa pre ľahkú, rýchlu a čistú montáž s presne definovaným sklonom.

Hlavnou výhodou ich použitia je možnosť montáže izolácií striech suchým procesom, čo je menej náročné na výstavbu. Spádovanie pomocou EPS zároveň vo významnej miere rieši aj otázku zateplenia strechy. Zvyšujúce sa požiadavky na tepelnú ochranu budov majú za následok aj nárast hrúbky tepelnej izolácie v skladbách obvodových plášťov budov. Pri návrhu klasickej plochej strechy, spádovanej od obvodu smerom k vpustom umiestneným v strede plochy, sa v okolí vpustov dosahuje dostatočná hrúbka tepelnej izolácie na splnenie požadovaných tepelnotechnických hodnôt podľa normy. Pre zabezpečenie spádu a zateplenia v oblasti žľabov je potrebná adekvátna výška tepelnej izolácie.

Spádové dosky sú vyrobené z bieleho a sivého polystyrénu NEO, štandardne majú rozmery 1000 x 1000 mm (na požiadanie 1000 x 500, 1000 x 2000 mm), s hrúbkou od 20 do 600 mm a spádom 2 % (na požiadanie so spádom 0,5 % a ich násobkom). Spádové klíny majú svoje výrobné limity, a preto je pri väčších hrúbkach skladba vytvorená kombináciou spádového klinu a rovnej tepelno izolačnej dosky. Spád je určený možnosťami výroby a preto nie je možné vyrobiť ľubovoľný spád klinov z EPS. Najmenší možný spád je 0,5% (5mm / 1m dĺžky). Ďalšie možné spády sú odstupňované rádovo po 0,5% t.j. 1,0%, 1,5%, 2,0%, 2,5%, 3,0% atď. Výroba spádových dosiek z EPS prebieha vo výrobných závodoch rezaním polystyrénových blokov pomocou odporových drôtov. Pri výrobe je potrebné zohľadniť aj následnú dopravu a montáž na stavbe, preto sa dosky vyrábajú od minimálnej hrúbky 10 mm. Keďže sa počas montáže striech po tepelnej izolácii chodí a prenášajú sa stavebné materiály, odporúča sa používať dosky EPS od hrúbky 20 mm, ideálne od 40 mm, kvôli ich vyššej odolnosti.

Maximálna hrúbka spádových dosiek EPS je obmedzená, pretože sa vyrábajú z blokov s pôdorysnými rozmermi približne 1x1 meter. Pri skladaní spádovania na strechách s rôznymi smermi a sklonmi je nutné dosky na stavbe upravovať, prirezávať pod rôznymi uhlami. V oblastiach úžľabí by pri použití EPS dosiek mohli vznikať nerovnosti, ktoré by bolo potrebné zabrúsiť alebo doplniť ďalšími prvkami tepelnej izolácie. Pri strechách spádovaných z atík smerom do stredu sa tento proces vykonáva so zhodným sklonom zo všetkých strán k vpustom alebo z dvoch strán k žľabom. Úprava rozmerov dosiek EPS sa optimálne vykonáva pílou alebo zariadením s odporovým drôtom, kolmo alebo rovnobežne s okrajmi dosiek, prípadne pod uhlom 45 stupňov. Pod inými uhlami sa upravujú tzv. rozháňacie kliny, ktoré sú označené ako „X+číslo“ a sú navrhované tak, aby úžľabie medzi spádom a rozháňacím klinom bolo minimálne. V úžľabiach a nárožiach sa spádové kliny musia prerezať po uhlopriečke. Rozháňacie kliny sú spádové dosky, ktoré slúžia na obchádzanie prekážok pri spádovaní. Hrúbka od 5mm (alternatívne 10mm) a spád je vždy dvojnásobný ako samotný spád strechy.

Neoddeliteľnou súčasťou dodávky spádových dosiek je aj ich ukladací plán, spracovaný podľa dodanej výkresovej dokumentácie. Podmienkou pre spracovanie kladačského plánu a návrhu spádovania (výkazu) sú čitateľné podklady a jasne stanovené požiadavky od objednávateľa (projektant, investor) - spôsob spádovania (do vpuste, do žľabu, alternatívne) a minimálna hrúbka tepelnej izolácie. Štandardná doba spracovania kladačského plánu s výkazom je 1-2 pracovné dni (v prípade náročnejšieho zadania sa môže doba spracovania predĺžiť). Spravidla nie je presne stanovené (nariadené) odkiaľ je potrebné začať ukladať dosky spádovej vrstvy. Je to ľubovoľné a závislé na technickom a technologickom postupe realizačnej firmy. Pri pokladaní dosiek EPS je dôležité dodržiavať vystriedanie škár. EPS sa nesmie skladovať vo vode.

Spádovanie pomocou ľahčených betónov a cementových liatych pien

POLYSTYRÉNBETÓN sa využíva na spádovanie a zateplenie plochých striech. Používa sa ako podkladová vrstva pred konečnou úpravou hydroizoláciou. Spádový betón (ľahčený poter) je masívnejšie a odolné riešenie, vhodné pre novostavby s dostatočnou nosnosťou konštrukcie. Samozrejme, aj pri tomto riešení musíte uvažovať o zateplení. Výhoda je ale, že tepelná izolácia už nemusí mať tvar klinov. Práce je možné realizovať na všetkých druhoch plochých striech, ako aj na výškových budovách (doprava materiálu na strechu čerpadlom až do výšky 40m). Väčšie zateplenie strechy sa dosiahne polystyrénovými doskami, ktoré sa zalievajú Termobetónom.

Cementové liate peny PORIMENT

Pri riešení detailov, priechodov a stykov na plochej streche sa môžu objaviť mierne problémy s vyplňovaním škár a nedoliehajúcich miest. Moderným riešením sú cementové liate peny, ktoré môžu obsahovať aj polystyrénové perly. Tieto peny sa vyznačujú relatívne vysokou pevnosťou a nízkou objemovou hmotnosťou a sú schopné riešiť rôzne podkladné materiály a spády až do 4 % či 8 %.

Spoločnosť Českomoravský beton, a.s. vyrába cementové liate peny a peny do spádu pod obchodnou značkou PORIMENT. Ich objemová hmotnosť sa pohybuje od 500 do 700 kg/m³ a pevnosť v tlaku od 0,5 do 2 MPa. Príprava podkladu pre tieto peny je jednoduchá - podklad by mal byť čistý, môže byť mierne nasiakavý a môže ho tvoriť aj plech alebo drevo. Vhodnosť miesta použitia je vždy dobré konzultovať s výrobcom. Keďže peny sú mierne zatečené, je vhodné prípadné otvory či škáry vyplniť v dostatočnom predstihu. Použiteľné vrstvy sa pohybujú od 2 cm do približne 25 cm v jednom aplikačnom kroku, v závislosti od zvoleného typu. Pri okrajoch strechy je nutné použiť debnenie na zabránenie úniku peny.

Výroba peny prebieha priamo na stavbe pomocou mobilného miešacieho a čerpacieho zariadenia. Polystyrénová drť sa primiešava priamo do stroja na stavbe. Z jedného autodomiešavača, ktorý dovezie špeciálnu cementovú suspenziu, je možné vyrobiť až 18 m³ finálneho produktu. Ukladka peny prebieha pomocou systému gumových hadíc s priemerom 50 mm, čo je pohodlné a fyzicky nenáročné. Pred aplikáciou sa pripravia smery a spády budúcej vrstvy, napríklad pomocou zvarkov z betonárskej výstuže, vodiacich cementopieskových násypov, alebo napnutím povrázka, v závislosti od zložitosti pôdorysu strechy a použitého typu peny. Povrch sa po naliatí do požadovanej výšky čiastočne samourovná, prípadne je potrebné ho dorovnať latou. Pena je pochozia do dvoch dní a zaťažiteľná do týždňa. V prípade dažďa by čerstvý materiál nemal byť vystavený intenzívnym zrážkam, prípadne by mal byť chránený pred slnkom pri extrémnych teplotách (zahmlievaním vodou).

Typy striech a vhodnosť cementových pien

Existuje mnoho typov striech a plochej strechy, napríklad jednoplášťové a viacplášťové, alebo štandardné a inverzné. Pri inverzných strechách je hydroizolačná vrstva umiestnená pod vrstvou tepelnej izolácie. Pre tieto skladby sa cementové peny všeobecne nehodia, pretože sú aj napriek svojej hutnosti mierne nasiakavé. Výhodou pien však je, že vďaka vzduchovým pórom dobre kompenzujú objemové a tepelné dĺžkové zmeny, a nie je nutné do ich vrstiev príliš zasahovať dilatačnými škárami.

Pre strechy s nízkymi spádmi a malými stavebnými výškami (rekonštrukcie) a s nepríliš zložitým pôdorysom je vhodný typ PORIMENT WS 700. Táto pena bez polystyrénových perál má pri objemovej hmotnosti 700 kg/m³ pevnosť v tlaku 2 MPa a súčiniteľ tepelnej vodivosti λ = 0,13 W.m⁻¹.K⁻¹. Do tohto materiálu je možné použiť aj určité typy kotev vrchnej hydroizolácie.

Pre strechy so zložitými spádmi (psaníčka, hrebene, zalomenia) a zmenami spádov s hodnotami do 8 % je vhodná cementová liata pena s polystyrénom PORIMENT PS 500. Táto pena má po vytvrdnutí objemovú hmotnosť 500 kg/m³ a pevnosť v tlaku 0,5 MPa. V jednom kroku pri spáde okolo 5 % je možné aplikovať vrstvu až 20 cm. Na túto penu je možné aplikovať bez problémov natavované pásy s použitím asfaltového penetračného prostriedku. Slúži aj ako vhodná tepelná izolácia, jej súčiniteľ tepelnej vodivosti je λ = 0,11 W.m⁻¹.K⁻¹.

Porovnanie materiálov pre spádové vrstvy

Pri výbere materiálu na vytvorenie spádovej vrstvy stoja pred projektantmi a realizátormi viaceré možnosti, pričom každá má svoje špecifické vlastnosti a výhody.

• Ľahčené betóny: Tieto materiály, ako napríklad keramzitbetón alebo polystyrénbetón, ponúkajú relatívne vysokú pevnosť, ale aj vyššiu objemovú hmotnosť (cca 900 kg/m³). Pre ich použitie je často potrebná výstuž a dilatácie. Ich doprava na stavbu je náročnejšia, zvyčajne pomocou žeriavu a tzv. bádií (van). Dosiahnutie presného spádovania môže byť problematické, pričom odporúčaný spád sa pohybuje okolo 5 %. Sú vhodné pre pojazdné strechy.
• Polystyrénové kliny (EPS): Tieto prvky sú veľmi ľahké a dajú sa predpripraviť podľa tvaru strechy, čím sú flexibilné. Ich transport a pokládka si však vyžaduje dobrú organizáciu. Pre pojazdné konštrukcie nie sú vhodné bez dodatočnej roznášacej dosky a majú nižšiu pevnosť. Ich izolačná funkcia je dobrá, avšak pri detailoch a stykoch môže byť potrebné ich dodatočné vyplňovanie. Spádovanie pomocou EPS je energeticky výhodnejšie, ale za cenu nižšej pevnosti.
• Cementové liate peny (napr. PORIMENT): Tieto materiály predstavujú kompromis medzi uvedenými možnosťami. Sú ľahšie ako ľahčené betóny (objemová hmotnosť od 500 kg/m³), pričom ponúkajú dostatočnú pevnosť v tlaku (minimálne 0,5 MPa). Sú cenovo dostupnejšie ako polystyrénové kliny a zároveň majú lepšie tepelnoizolačné vlastnosti ako ľahčené betóny. Ich hlavnou výhodou je jednoduchá manipulácia a rýchla aplikácia pomocou mobilných čerpacích zariadení priamo na stavbe. Nevyžadujú výstužné siete ani dilatačné polia.

Pre lepšiu predstavu si môžeme porovnať šikmý betón a šikmú izolačnú dosku, ako napríklad panely INCLINE, ktoré sú až 67x ľahšie než betón a majú vynikajúce tepelnoizolačné parametre.

Dôležité aspekty pri návrhu a realizácii

Prečo už nie je na plochých strechách potrebný spádový betón? Je všeobecne známe, že funkčná plochá strecha je najnáročnejšou časťou stavby, najmä preto, že jej konštrukcia a skladba je vysoko citlivá na akúkoľvek konštrukčnú chybu. Dokonalé odvodnenie je u plochých striech nemožné aj pri zákonom stanovenom minimálnom sklone. Pre snazšiu prezentáciu si vezmime 1 m dlhý jedálenský stôl s hladkým povrchom, ktorý je na jednom konci zvýšený o 1,5 cm. Ak naň pustíme kvapku vody, nebude môcť skĺznuť pod sklonom 1,5 % ani na hladkom povrchu. Pretože je však v stavebníctve extrémne obtiažne dosiahnuť hladkého povrchu, môžeme rýchlo zistiť, že úplné odvodnenie na hrubom povrchu strechy je nemožné aj pri zákonom stanovenom minimálnom sklone.

Správne spádovanie plochej strechy je kľúčovým krokom pri ochrane budovy pred vodou a vlhkosťou. Pri plochej streche, terasách či balkónoch, je najväčší problém so zatekaním vody. Často stačí drobná oprava strechy, napríklad klampiarskych prvkov, hydroizolácie a všetko je v poriadku. Pokiaľ je ale porušenie hydroizolačnej vrstvy rozsiahlejšie, v takomto prípade je nevyhnutná rekonštrukcia. V ideálnom stave je dostatočné spádovanie plochej strechy navrhnuté v stavebnom projekte a následne aj realizované na stavbe. Dôležité je tiež, aby okolie strešnej vpuste bolo najnižším bodom celej plochy strechy, ideálne ešte mierne prepadnuté o cca 2 cm. Tento často podceňovaný konštrukčný detail spôsobí problém, keď si strecha časom sadne. Amatérska chyba, kedy voda steká preč od vpuste, má za dôsledok permanentný bazén na streche a obrovské riziko zatekania. Vytváraniu spádovej vrstvy na nerovnom podklade plochej strechy sa radšej vyhnite.

Myslite aj na to, že po vytvorení správneho spádu a tepelnom zaizolovaní, je potrebné strechu prekryť vhodným hydroizolačným systémom. Výber vhodnej strešnej krytiny musí byť ovplyvnený najmä jej schopnosťou odvádzať vodu a tiež funkciou strechy. Na plytký sklon strechy sa používajú súvislé strešné krytiny, ako je EPDM fólia. Správne spádovanie plochej strechy je kľúčovým krokom pri ochrane budovy pred vodou a vlhkosťou. RubberCover EPDM je populárny strešný systém na hydroizoláciu plochých striech. Ploché strechy sú najpoužívanejšou strechou na priemyselných halách a budovách. V poslednom období sú tieto strechy často používané pri navrhovaní a zhotovovaní nízkoenergetických a pasívnych domov.

V poslednej dobe sa začali vo veľkom rozsahu na plochých strechách umiestňovať fotovoltické systémy. Tepelná izolácia je zaťažená okrem vlastnej hmotnosti fotovoltických panelov, aj snehom a vetrom. Preto je potrebné použiť tepelnú izoláciu o pevnosti v tlaku min. 100 kPa. Podklad pod spádovou tepelnoizolačnou vrstvou musí byť dostatočne rovný, v prípade rekonštrukcii dorovnaný. Pred objednaním kladačského plánu odporúčame preveriť skutočné rozmery strechy a polohu odvodňovacích prvkov. Podkladové dosky sa odporúča ukladať na väzbu - prekrývanie zvislých škár medzi doskami. Tepelnoizolačné dielce je potrebné kotviť k podkladu z dôvodu účinkov saniu vetra. Spracovanie kladačského plánu je súčasťou štandardnej technickej podpory, ktorá obsahuje kompletný výkaz výmer s počtami kusov a výkres kladačského plánu.

Dôležitosť spádovania pre funkčnosť plochej strechy je nesporná. Bez ohľadu na zvolený materiál je správne spádovanie základným predpokladom pre dlhú životnosť a bezproblémovú funkčnosť plochej strechy. Žiadna strecha nie je bezúdržbová. Kontrola strechy by mala prebiehať minimálne raz do roka. Odporúčame vám kontrolu dvakrát za rok, a to pred zimou a po zime. Ďalej po väčšom daždi, búrke, krupobití, alebo silnom vetre. Predpísanými kontrolami predídete rizikám so zatekaním, ktoré sa môžu vyskytnúť v priebehu užívania. Správne vyspádovanie plochej strechy nie je raketová veda, ale vyžaduje si precíznosť a plánovanie. Je to základný kameň pre funkčnú a dlhovekú plochú strechu. Pamätajte na kľúčové pravidlá: dôkladná príprava podkladu, neustála kontrola sklonu smerom k vpusti a správny výber materiálu.
