Elektromerové Rozvádzače: Kľúč k Meraniu a Distribúcii Elektrickej Energie s Dvojtarifnými Možnosťami

Elektromerový rozvádzač je kľúčovým prvkom elektrickej prípojky. Slúži ako "meracie miesto" a "hlavný istiaci bod". Musí spĺňať prísne technické normy a pripájacie podmienky konkrétnej distribučnej spoločnosti - tej, ktorá prevádzkuje elektrické vedenie vo vašej lokalite.

Čo je elektromerový rozvádzač a prečo je nevyhnutný?

V prvom rade, elektromerový rozvádzač musí spĺňať požiadavky platných technických noriem (STN) a distribučnej spoločnosti. Po zložení musí prejsť skúškami a výrobca k nemu musí vydať aj vyhlásenie o zhode s normami a protokol o kusovej skúške. Revízia a pripojenie do siete bez obáv je zabezpečené, pretože rozvádzače spĺňajú kritériá slovenských distribučných spoločností.

Montáž elektromerového rozvádzača smie vykonávať len kvalifikovaný elektrotechnik! Elektromer a hlavný istič je plombovaný, za akékoľvek zásahy do plombovanej časti vám hrozia sankcie od distribútora elektriny. Bezpečnosť je prvoradá. Môže sa tam pokaziť naozaj veľa vecí, takže nie je dobrý nápad riskovať a zostavovať „elektrickú skrinku na hodiny“ svojpomocne. Kvalita a spoľahlivosť sú zaručené u výrobcov, ktorí svoje elektromerové rozvádzače zdokonaľujú vyše 30 rokov, sú skúšané v EZÚ Praha a majú certifikáciu ISO 14001 a ISO 9001.

Dvojtarifné elektromerové rozvádzače: Výhody a špecifiká

Dvojtarifné elektromerové rozvádzače sú ideálne pre domy či objekty s 3-fázovou prípojkou a vyšším odberom elektriny, kde chcete využívať elektrinu v lacnejšej sadzbe, známej aj ako „nočný prúd“. Tento typ merania sa často využíva na vykurovanie alebo nabíjanie elektromobilu. Lacnejšiu elektrinu v nízkej sadzbe však nemusíte využiť iba na vykurovanie.

Tento typ rozvádzača sa používa najčastejšie v rodinných domoch, kde vykurujú elektrinou - či už elektrickým kotlom, tepelným čerpadlom, elektrickými rohožami či iným spôsobom. Aby ste mohli využívať výhody lacnejšej sadzby, budete potrebovať dvojtarifný elektromerový rozvádzač. Elektromerová skrinka totiž na to musí byť prispôsobená, musí mať priestor na osadenie modulu hromadného diaľkového ovládania (HDO) a na svorky.

Medzi dvojtarifné rozvádzače patria napríklad:

• Rozvádzač RE 1/1 do 32A/400V ZSE/VSE dvojtarifný, určený na meranie a distribúciu elektrickej energie v dvojtarifných odberných miestach.
• Podobné modely sú dostupné aj pre SSE, ako napríklad Rozvádzač RE 1/1 do 63A/400V SSE dvojtarifný a Rozvádzač RE 1/1 do 32A/400V SSE dvojtarifný.
• Certifikovaný pilierový elektromerový rozvádzač pre oblasť Stredoslovenská distribučná (SSD) je určený pre trojfázové dvojtarifné meranie s prípravou pre HDO.
• Certifikovaný zapustený rozvádzač pre ZSD a VSD (norma 2025) je určený na zamurovanie. Je pripravený pre fotovoltiku (FVE) a dvojtarif (2T), obsahuje povinný vypínací prvok na vývode.
• Trojfázové elektromerové rozvádzače pre 1 elektromer od slovenského výrobcu SEZ Krompachy sú pripravené na dvojtarifné meranie, vďaka čomu môžete využívať elektrické vykurovanie lacnejším nočným prúdom (prípadne ním nabíjať elektrické auto).
• Elektromerový rozvádzač trojfázový dvojtarif SFOS E2R+K1 pre 1 elektromer je určený pre uchytenie na omietku, na plot, zamurovanie do plota alebo pod omietku. Tento typ vám poslúži ako skrinka na elektromer do plotu či do steny - môžete ho zamurovať, ale aj pripevniť hmoždinkami na omietku či na plot. Hodí sa pre domy, firmy či iné typy budov, kde budete vykurovať elektrinou alebo nabíjať elektromobil a využívať na to lacnejšiu elektrinu v nízkej sadzbe.
• Elektromerový rozvádzač pilierový trojfázový dvojtarif E2RP/F+ZD pre 1 elektromer so zemným dielom pre zakopanie do zeme a káblovým priestorom navyše. Je umiestnený na pilieri a v spodnej časti má zemný diel, vďaka ktorému ho jednoducho zakopete do zeme ako samostatne stojaci. Vonkajší kryt piliera má výšku 750 mm.

Výber rozvádzača podľa distribučnej oblasti

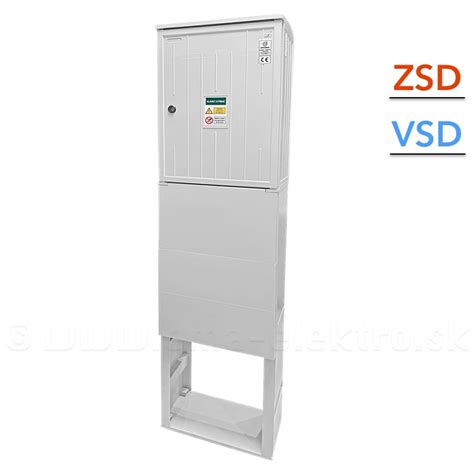

Ako si vybrať podľa distribučnej oblasti? Toto je najdôležitejší parameter. Musíte si zistiť, aká distribučná spoločnosť pôsobí vo vašej lokalite. Každá z nich má rozličné požiadavky na to, ako by mala byť elektromerová skriňa (rozvádzač) vo vnútri usporiadaná a zapojená. Pre ZSD a VSD modely spĺňajú "spoločné technické pripájacie podmienky" (Západoslovenská a Východoslovenská distribučná). Hľadáte certifikovaný elektromerový rozvádzač HASMA schválený pre vašu distribučnú oblasť (ZSD, VSD, SSD)? Tu nájdete kvalitné plastové skrine, ktoré spĺňajú normy pre umiestnenie elektromera a istenia.

Typy elektromerových rozvádzačov podľa inštalácie a počtu odberných miest

Umiestnenie rozvádzača

Skrinka na elektromer musí byť umiestnená na hranici pozemku, na verejne prístupnom mieste. Umiestnenie skrinky na elektromer (elektromerového rozvádzača) odsúhlasuje distribučná spoločnosť tým, že vám schváli projekt. Elektromerový rozvádzač do plota, do steny či na stenu je v podstate väčšia „kocka“ s rozmermi od cca 30 × 30 cm, samozrejme, existuje mnoho vyhotovení.

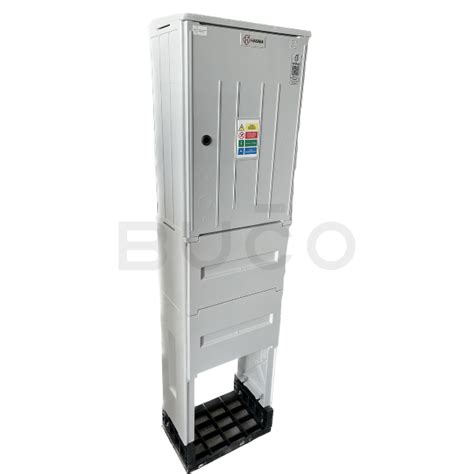

Možnosti montáže zahŕňajú zamurovanie do steny objektu, pričom stena musí byť na hranici pozemku, napríklad oplotenie. Ak nebude skrinka na elektromer do steny či do plotu zamurovaná, musíte ju pripevniť na nejaký podstavec či konštrukciu, nemôže voľne visieť. Pilierový elektromerový rozvádzač do zeme má v spodnej časti osadený tzv. zemný diel v tvare hranatého písmena U. Vďaka tomu bude držať na mieste dostatočne pevne. Rozvádzače so spodným dielom sú určené na zahrabanie priamo do zeme - bez betónovania.

Na stabilné upevnenie rozvádzačov slúžia rôzne termoplastové podstavce, napríklad termoplastový podstavec šírka 1060 na betón, lakovaný, alebo podstavce do zeme pre rôzne šírky rozvádzačov (napr. 660, 530, 400, 260 mm).

Počet elektromerov a fáz

Od počtu fáz závisí, či potrebujete 1-fázovú alebo 3-fázovú prípojku, a teda aj jednofázový alebo trojfázový elektromerový rozvádzač. 3 fázy nájdete vo väčšine rodinných domov, komerčných či priemyselných budov. Existuje aj elektromerový rozvádzač pre 2 elektromery, pre 3 elektromery či dokonca pre 4 a viac elektromerov.

Elektromerový rozvádzač pre 2 elektromery či viac elektromerov sa hodí pre dvojdomy, trojdomy, malé bytovky, skupiny garáží, záhradných chatiek, budov s viacerými nájomcami a podobne. Veľkou výhodou je, že ušetríte na samotnom rozvádzači, ktorý je lacnejší ako samostatné elektromerové skrine. Rozvádzač RE 4/0 je jednotarifný pre štyri odberné miesta a je určený na meranie a distribúciu elektrickej energie pre štyri nezávislé odberné miesta, kým Rozvádzač RE 2/0 je jednotarifný pre dve odberné miesta.

Materiál a konštrukcia

Moderné elektromerové rozvádzače sú často vyrobené z kvalitných plastových skríň alebo tvrdeného polyesteru. Materiál je klasický tvrdený polyester, ktorý je samozhášavý a odolá aj intenzívnemu dažďu a krupobitiu. Tvrdený polyester spevnený sklolaminátom je rovnako samozhášavý a odolá aj intenzívnemu dažďu a krupobitiu. Jediným kozmetickým nedostatkom je, že časom sa na ňom môžu objaviť tmavé škvrny od slnečného žiarenia, tie však nemajú vplyv na jeho odolnosť a funkčnosť.

Káble na prípojky nie sú najtenšie a nemali by ste ich ohýbať do ostrých uhlov, aby ste nepoškodili izoláciu. Na vytvorenie ohybu teda potrebujete určitý priestor v rozvádzači. Pre rýchlu montáž a bezproblémový servis sa často používajú robustné mosadzné svorky, ku ktorým máte lepší prístup, sú odolné a znesú až 100 A.

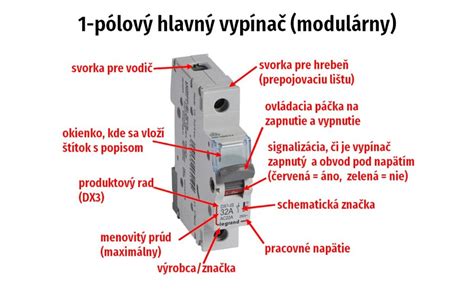

Hlavný istič a jeho dôležitosť

Hlavný istič musíte dokúpiť zvlášť, pretože rôzne domy či budovy ho môžu mať rôzny. Pre domy či malé objekty bez vykurovania elektrinou sa používa najčastejšie trojfázový 25 A istič s charakteristikou B. Ak má dom väčší odber, môže byť istič väčší. Dôležité je dbať na to, že hlavný istič musí byť plombovateľný vo vypnutom stave. Výber hrúbky vodičov (výpletu rozvádzača) závisí od hlavného ističa - so 40 A výpletom môžete použiť maximálne 40 A hlavný istič, so 63 A výpletom maximálne 63 A hlavný istič. Ak budete mať hlavný istič silnejší než 25 A, dajte si pozor na maximálny prúd, aký znesú vodiče.

Niektorí predajcovia ponúkajú aj akcie, napríklad k trojfázovému rozvádzaču HASMA môžete získať hlavný istič EATON zadarmo.

Prehľad vybraných dvojtarifných rozvádzačov

Nasledujúca tabuľka poskytuje prehľad niektorých dvojtarifných elektromerových rozvádzačov spomenutých v dokumentácii:
