Plechové komínové nadstavce na murovaný komín: Typy a montáž

Komín napojený na piecku, krb, kachle Vám vždy zabezpečí príjemné teplo. Všetky komíny fungujú podľa rovnakého základného princípu, ktorý popisuje Bernoulliho rovnica. Počas procesu spaľovania sa v krbovej vložke, dymovodoch a komíne tvorí prirodzený komínový ťah, ktorý automaticky odvádza spaliny von cez komín. Je to vďaka tomu, že ohriaty vzduch a horúce výfukové plyny majú nižšiu hustotu ako okolitý vzduch, a preto stúpajú nahor (tepelná konvekcia). Funkčnosť komína alebo komínového systému funguje na princípe komínového ťahu.

Avšak, s postupom času alebo z dôvodu modernizácie vykurovacích systémov, môže byť ťah komína nedostatočný alebo komín už nemusí spĺňať súčasné požiadavky. Keď je ťah komína, po prechode na moderné kúrenie, malý alebo nestačí výška existujúceho komína kvôli stavebným zmenám domu - napr. pri zodvihnutí štítu, tak je montáž komínového nadstavca z ušľachtilej ocele nákladovo výhodnou alternatívou k predĺženiu komína do výšky murovaním alebo nasadaním ďalších komínových dielcov.

Renovácia murovaného komína a úloha nadstavcov

Najstaršími známymi a najpoužívanejšími komínmi sú murované komíny. Používaním počas mnohých rokov do ich stien prenikajú čiastočky nečistôt a kyslý kondenzát. Ak existujúci murovaný komín vykazuje známky opotrebenia, súvisiace s vekom, alebo už nespĺňa bezpečnostné parametre, je nutná jeho renovácia. Takejto renovácii sa hovorí tiež sanácia komína. Počas dlhoročnej prevádzky murovaného komína prenikajú do jeho stien častice nečistôt a kyslý kondenzát. Pre renováciu starého nevyhovujúceho komína je možné použiť rôzne systémy vhodné na jeho vložkovanie.

V kontexte renovácie a predĺženia komína hrajú plechové nadstavce kľúčovú rolu. Dnes sa nerezová oceľ a plechové komíny široko používajú v moderných stavebných a vykurovacích systémoch. Ponúkajú flexibilné riešenia vhodné pre rôzne typy palív a sú preferované pre svoju odolnosť a efektivitu.

Materiály a typy plechových komínových nadstavcov

Plechové komínové nadstavce sú vyrábané z rôznych materiálov, ktoré sa líšia svojimi vlastnosťami a cenou.

Nerezové komíny (inox)

• Nerezové komíny (inox) sú kvalitné a odolné riešenia na odvetrávanie spalín.
• Sú vyrobené z nerezovej ocele, ktorá má vysokú odolnosť proti korózii, vlhkosti a kyslým kondenzátom.
• Nerezová oceľ (inox) je špeciálna zliatina, ktorá obsahuje železo, chróm, nikel a niekedy molybdén.
• Chróm poskytuje odolnosť proti korózii tvorbou ochrannej oxidačnej vrstvy na povrchu kovu.
• Nerezové komíny sa najčastejšie vyrábajú zo ocele AISI 304 alebo ocele AISI 316.
• Rozdiel medzi nimi spočíva v tom, že AISI 316 obsahuje molybdén, čo zvyšuje jeho odolnosť voči agresívnym chemikáliám a kyselinám.

Plechové komíny (pozinkovaný alebo nerezový plech)

• Plechové komíny predstavujú cenovo výhodnejšiu možnosť pre výstavbu komínových systémov.
• Sú vyrobené z pozinkovaného alebo nerezového plechu, ktorý má vo všeobecnosti nižšiu odolnosť proti korózii a vysokým teplotám v porovnaní s nerezovou oceľou.
• Plech je tenký kovový plech vyrobený z ocele, ktorý môže byť spracovaný rôznymi metódami na zvýšenie jeho trvanlivosti.
• Pozinkovaný plech - pokrytý vrstvou zinku, ktorá chráni oceľ pred koróziou.

Typy ukončení komína a komínových nadstavcov

Komínové nadstavce sú veľmi dôležitým prvkom komínového systému. Komínový nadstavec sa vyrába z ocele, ktorá sa používa vďaka svojim špecifickým vlastnostiam, trvanlivosti a pevnosti, ako aj odolnosti voči vysokým teplotám. Komínové striešky alebo komínové hlavice majú nie len funkčný význam, ale sú aj estetickým ukončením komína.

Komínové striešky a hlavice

• Komínové striešky sú rôzneho typu, napr. meidingerova hlavica, ktorá sa používa na šamotové alebo nerezové komínové systémy.
• Od výšky vzdialenosti od vyústenia komínového prieduchu záleží, či bude slúžiť ako odpor v komínovom ťahu.
• Splodiny, ktoré vychádzajú z komínového prieduchu, narážajú do striešky, čím sa spomaľujú a spomaľujú aj komínový ťah a zvyšujú usadzovanie sadzí na komínovom prieduchu. Záleží tiež od jej tvaru a rozmeru.
• Vyrába sa z nerezovej ocele.
• Na murované komíny sa používajú najčastejšie komínové striešky, ktoré zakryjú celú plochu komínovej krycej dosky. Typy a veľkosti striešok sú rôzne, napr. typ Napoleon.
• Komínová strieška - Lapač iskier je vhodná predovšetkým pre komíny na pevné palivá na zachytenie prípadných iskier, ktoré môžu vyletieť z komína do ovzdušia. Lapač iskier sa vyrába z kvalitnej nerezovej ocele.

Otočné komínové hlavice (komínový kohút)

• Špecifickou skupinou sú otočné komínové hlavice (tzv. komínový kohút), ktoré okrem uvedených funkcií majú za úlohu odradiť vtáky od stavania hniezd v komíne.
• Komínový kohút sa otáča vďaka vírivým pohybom spôsobeným nárazmi vetra. To má pozitívny vplyv na ťah komína.

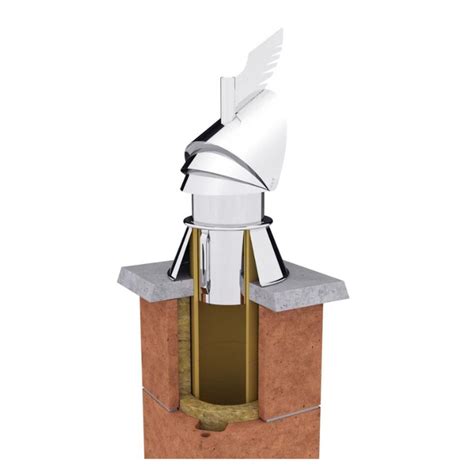

• Medzi najkvalitnejšie komínové hlavice určené pre pevné palivá patrí Rotowent Dragon. Je to otočný komínový nadstavec, kde sú ložiská umiestnené mimo vysokej teploty spalín.
• Špeciálna konštrukcia spolu s valivými ložiskami naplnenými vysokotepelným mazivom zaručujú dlhú a bezproblémovú životnosť. Tepelná odolnosť hlavice je až 500°C.
• Montáž kohúta na komín nie je zložitá. Model so štvorcovou základňou obsahuje v balení skrutky s hmoždinkami. Komínovú hlavicu stačí prichytiť pomocou skrutiek o komínové ústie a montáž je hotová.
• Komínové hlavice Rotowent Dragon sú otvárateľné, čiže ani pri čistení komína nemusíte hlavicu demontovať. Stačí povoliť sponu a kohút sa dá jednoducho vyklopiť.
• Nezabúdajme, že dobre zvolený komínový kohút má veľký význam. Znižuje pravdepodobnosť upchatia komína alebo spätného ťahu do budovy.

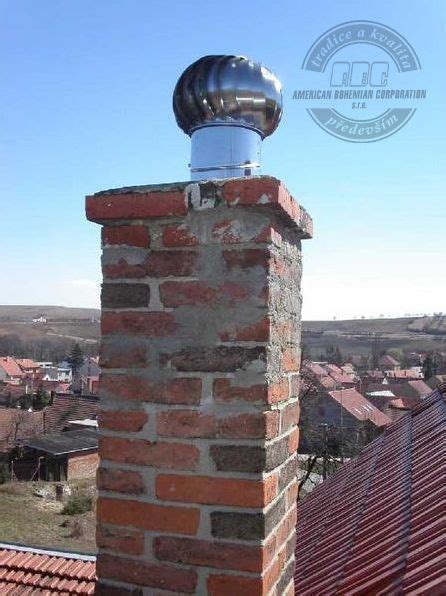

• Používanie otočných hlavíc, napr. Turbomax na tuhé palivo, je zakázané, lebo ich funkčnosť závisí od sily vetra, a keď nefúka, tak tieto hlavice nemajú žiadnu funkčnosť a slúžia iba ako zátka v komíne.
• Kvôli ochladzovaniu splodín na ústí komína dochádza k nalepovaniu sadzí na lopatky hlavice, čím dôjde k zaťaženiu lopatiek a k strate otáčania okolo osi hlavice. Kvôli nalepeným sadziam môže prísť ku komínovému požiaru.

Hlavice pre špecifické podmienky

• Hubo hlavica a Hlavica špeciál, tzv. Holandská, slúži na zabránenie vnikaniu dažďovej vody vplyvom vetra a tiež zabraňuje zavetrovaniu komínového prieduchu.
• Táto hlavica sa používa hlavne na komínové systémy na priamo, tzv. Amerika.
• Vo výnimočných prípadoch môže prísť k vnikaniu dažďovej vody do komínového prieduchu. Ak k tomu príde, je nutné osadiť do komínového prieduchu, poprípade dymovodu, diely, ktoré zachytia dažďovú vodu, aby nevnikala do spotrebiča.
• Kvôli konštrukcii tieto hlavice znižujú komínový ťah viac ako komínové striešky. Ich použitie je možné vypočítať v komínovom systéme Kesa Aladin.

Komínové ventilátory (dymové odsávače)

• Ďalšou skupinou, s ktorou sa stretávame pri ukončení komína, sú komínové ventilátory.
• Dnes, keď sa stavajú nízke domy typu bungalov (s nízkym komínom), býva často problém s komínovým ťahom. Aj pre tento prípad existuje riešenie.
• Dymové odsávače (spalinové ventilátory) sa dajú kúpiť v rôznych vyhotoveniach. Vďaka tomu je možné pre každú budovu nájsť vhodnú verziu, ktorá vyrieši problém s nízkym ťahom komína.

Komponenty komínového systému a vplyv na nadstavce

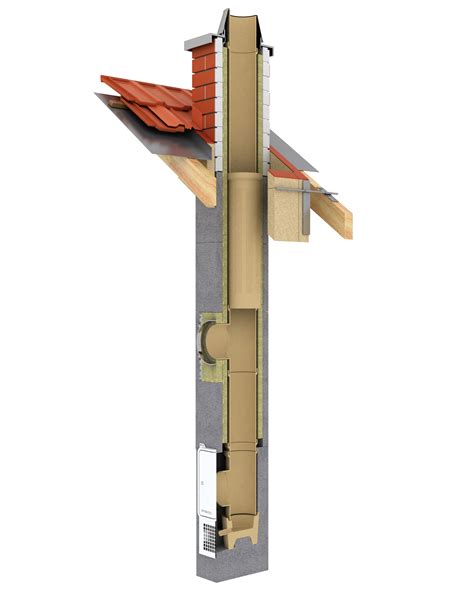

Komínový systém sa skladá z niekoľkých základných komponentov, ktoré spolupracujú na zabezpečení bezpečného a efektívneho odvádzania spalín. Každý prvok zohráva špecifickú úlohu v štruktúre komína a je kľúčový pre jeho trvácnosť a funkčnosť.

• Spalinové rúry sú hlavnou časťou komína a sú trubky, ktorými sa odvádzajú spaliny z vykurovacieho zariadenia. Flexibilné spalinové rúry sa používajú v zložitých inštaláciách, kde je potrebné prechádzať úzkymi alebo zakrivenými priestormi.
• Úchyty sú montážne prvky, ktoré zabezpečujú stabilitu komínového systému tým, že upevňujú spalinové rúry a ďalšie komponenty na stenu alebo strop. Sú kľúčové pre zabránenie pohybom a vibráciám, ktoré by mohli ohroziť systém.
• Adaptéry pre spalinové rúry sa používajú na spájanie rôznych priemerov a typov rúr v rámci komínového systému.
• Obloženie sa používa na ochranu vonkajšej časti komína pred poveternostnými podmienkami, ako sú dážď, sneh, vietor a UV žiarenie. Bránia prenikaniu vlhkosti do izolácie a komínovej štruktúry, čo by mohlo viesť ku korózii a praskaniu.
• Rózety sú dekoratívne a funkčné prvky používané, kde komín prechádza cez steny, stropy alebo strechy.
• T-kusy umožňujú rozvetvenie komínového systému, čím je možné na jeden komín pripojiť viac vykurovacích zariadení. Používajú sa aj na vytváranie kontrolných otvorov na čistenie a údržbu.
• Koleno sa používa na zmenu smeru spalinovej rúry.

Montáž plechových komínových nadstavcov na murovaný komín

Pred začatím montáže musí byť známa výška, umiestnenie a orientácia komínových dvierok aj ďalších čistiacich a revíznych otvorov, rovnako aj výška a orientácia miesta na pripojenie spotrebiča. Zároveň sa pred začatím montáže musí preveriť, či umiestnenie všetkých otvorov zodpovedá požiadavkám noriem a predpisov. Pri každej odbornej práci je dôležité mať profesionálnych pomocníkov, ktorý túto prácu urýchlia, uľahčia, ale hlavne umožnia ju urobiť perfektne.

Montáž komínového nadstavca na murovaný komín vyžaduje dodržiavanie špecifických krokov:

1. Na betónovú dosku sa nanesie maltové lôžko, do ktorého sa položí izolácia proti vlhkosti. Na predpripravené miesto s maltovým lôžkom sa položí prefabrikovaná komínová päta.
2. Do čerstvého lôžka malty sa osadí komínová tvárnica a rovnakým spôsobom aj druhá tvárnica. Profilované rúry s dĺžkou 1 330 mm s hrdlovým spojom sa spájajú škárovacím tmelom. Hrdlo profilovanej rúry sa očistí od prachu a nečistôt. Na prefabrikovanú komínovú pätu sa osadí adaptér podľa požadovaného priemeru.
3. Komín je potrebné približne každé 4 m výšky zabezpečiť proti vybočeniu. Za zabezpečenie proti vybočeniu sa považuje aj priechod stropnou konštrukciou. Na bočné zabezpečenie komína v oblasti krovu možno použiť kotviaci prvok do krovu. Na statické zabezpečenie voľne stojacich komínov, vyšších nadstrešných častí (viac ako 1 m voľnej výšky od roviny strechy) a pod. možno do otvorov v rohoch tvárnic vložiť výstuž a zaliať ju zálievkovou maltou. Nadstavce Jeremias sa jednoducho nasadia na už postavený komín a ukotvia pomocou montážnych dosiek.
4. Ak sa má komín nad strechou ukončiť prefabrikovaným komínovým plášťom z vláknobetónu, osádza sa tento plášť až na oplechovaný komín vymurovaný do požadovanej výšky. Výška oplechovania musí byť min. 150 mm; pri strmých strechách a v horských oblastiach podľa miestnych skúseností. Neodporúča sa upraviť komínové tvárnice nad strešnou rovinou len omietnutím. Komínové tvárnice bez povrchovej úpravy môžu spôsobovať vlhnutie komínového telesa.
5. Posledným krokom inštalácie je umiestnenie komínového uzáveru. Vzniknutý kondenzát, príp. dažďové a snehové zrážky, treba odviesť z komína do kanalizácie.

1. Aby bol komín stabilný a bezpečný, musí byť pevne pripevnený k zemi alebo k stene budovy. 2. Stojan komína slúži ako základ, na ktorý sa umiestňuje kontrolný prvok. Na spodnej časti stojana sa nachádza uzáver s malým otvorom a drenážna rúra, ktorá odvádza kondenzát, čím zabraňuje hromadeniu vlhkosti a sadzí. Samozrejme musíme myslieť aj na prístup ku komínovým dvierkam. V praxi sa stretávame aj s tým, že komínové dvierka sú osadené za pieckou a teda prístup k dvierkam bez odpojenia a odtiahnutia piecky je nemožný. Nadstavce Jeremias sa jednoducho nasadia na už postavený komín a ukotvia pomocou montážnych dosiek.

Dôležité aspekty bezpečnosti a údržby

Výber správneho komína závisí od niekoľkých kľúčových faktorov, vrátane typu vykurovacieho zariadenia, paliva, požiadaviek na bezpečnosť a štrukturálnych charakteristík budovy. Nesprávne vybraný komín môže viesť k zníženej účinnosti vykurovania, zlému ťahu, a dokonca k riziku hromadenia oxidu uhoľnatého a požiarov. Pri výbere komína je dôležité určiť, či sa použije jednovrstvová alebo dvojstenná (izolovaná) spalinová rúra.

• Jednovrstvové komíny - vyrobené z jednej vrstvy kovu (nerezová oceľ alebo plech) a vhodné na inštaláciu do existujúcich komínových kanálov alebo vnútorných priestorov.
• Dvojstenné (izolované) komíny - pozostávajú z dvoch vrstiev kovu s izolačným materiálom (minerálna vlna) medzi nimi. Tieto komíny sa používajú na vonkajšiu inštaláciu, kde hrozí ochladenie spalín.

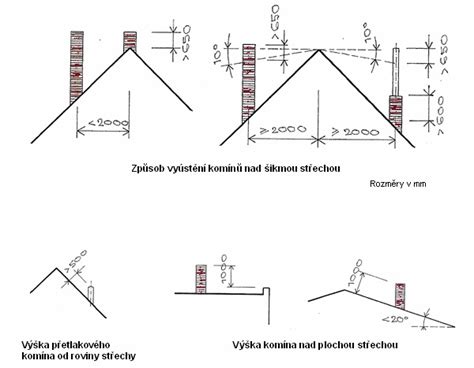

Ďalším kritickým faktorom pri výbere komína je jeho priemer a výška. Ak je priemer príliš malý, spaliny nebudú odvádzané efektívne, čo môže viesť k spätnému ťahu a hromadeniu sadzí. Odporúčaná výška komína závisí od typu vykurovacieho zariadenia a konfigurácie budovy, ale zvyčajne je medzi 4 a 8 metrami.

Na životnosť komína má vplyv mnoho činiteľov. Jedným z tých, ktorý vieme ovplyvniť my sami - je správne palivo. Predovšetkým palivové drevo. Palivo veľmi ovplyvňuje kvalitu spaľovania. Ak použijete mokré drevo, veľmi veľa tepelnej energie je spotrebovanej na odparenie vody. Navyše dramatický klesá výhrevnosť. Správna údržba a čistenie komínov, či už z nehrdzavejúcej ocele alebo plechu, sú nevyhnutné pre bezpečnosť a účinnosť vykurovacieho systému.

Komíny z nehrdzavejúcej ocele sú odolné voči hromadeniu sadzí vďaka hladkým vnútorným stenám, ktoré sťažujú priliehanie zvyškov. Avšak pri použití pevných palív, ako je drevo alebo uhlie, je pravidelné čistenie nevyhnutné. Odporúča sa kontrolovať a čistiť komín minimálne dvakrát ročne. Plechové komíny sú náchylnejšie na koróziu, najmä ak sú vystavené vlhkosti alebo ak palivo produkuje kyslé kondenzáty. Preto ich údržba vyžaduje ešte väčšiu pozornosť. Všeobecným pravidlom pre všetky typy komínov je, že údržba by mala byť vykonávaná pravidelne a v súlade s odporúčaniami výrobcu.

Riešenie bežných problémov s komínom

Komíny môžu počas svojej prevádzky naraziť na rôzne problémy, ktoré vedú k zníženej účinnosti, znečisteniu ovzdušia alebo dokonca k požiarom.

• Slabý ťah alebo spätný ťah: Riešenie: Skontrolujte výšku a priemer komína - nesprávne rozmery môžu spôsobovať slabý ťah. To môže byť spôsobené upchatým komínom, nedostatkom dostatočného prívodu vzduchu alebo nesprávnou výstavbou.
• Upchatie komína: Riešenie: Pravidelne čistite komín, najmä ak používate pevné palivá ako drevo alebo uhlie.
• Praskliny v komíne: Riešenie: Malé praskliny možno opraviť pomocou materiálov odolných voči teplu.

Lehoty čistenia a kontroly komína podľa Vyhlášky 401/2007 Z.z.

Komín sa musí udržiavať v dobrom technickom stave a musí byť zabezpečená jeho pravidelná kontrola a čistenie. Sadze a kondenzát nahromadené v zbernej časti komínového prieduchu sa musia vyberať pri každom čistení komína. Spotrebič sa musí čistiť v lehotách určených jeho výrobcom v dokumentácii k spotrebiču. Ak táto lehota nie je v dokumentácii určená alebo taká dokumentácia chýba, musí sa čistiť v lehotách uvedených v odseku 2. Na čistenie a kontrolu dymovodu, ktorým sa spaliny odvádzajú priamo do ovzdušia, platia odseky 1 až 6 primerane.

Legislatívne požiadavky a normy

Pri výstavbe komína je nevyhnutné dodržiavať všetky platné predpisy a bezpečnostné normy. V závislosti od miestnej legislatívy môžu byť vyžadované špeciálne izolačné, proti korózii odolné a ohňovzdorné materiály. Aby sa zabezpečila bezpečnosť a efektívnosť nerezových komínov, existuje niekoľko európskych a národných predpisov, ktoré je potrebné dodržiavať. Aj keď sú plechové komíny cenovo dostupnejšie, stále podliehajú predpisom na zabezpečenie ich bezpečnosti a efektívnosti.

Právnické aj fyzické osoby majú zo zákona vyplávajúce povinnosti, ktoré slúžia na ochranu Vášho zdravia, života, aj majetku. Každý je povinný zabezpečovať pravidelné čistenie komínov a vykonávanie kontroly komínov v jej objektoch alebo v priestoroch, ktoré má vo vlastníctve alebo v užívaní, osobou s odbornou spôsobilosťou.

Zákon č. 314/2001 Z.z. o ochrane pred požiarmi

• § 4 - Povinnosti právnických osôb a podnikajúcich fyzických osôb: zabezpečovať pravidelné čistenie komínov, vykonávať kontrolu a zabezpečiť odborné preskúšanie komínov osobami s odbornou spôsobilosťou pred pripojením spotrebiča na komín, zámenou lokálneho spotrebiča palív na ústredný alebo etážový zdroj tepla, zmenou druhu paliva a po stavebných úpravách na telese komína. Technické podmienky a požiadavky protipožiarnej bezpečnosti pri inštalácii a prevádzkovaní palivových spotrebičov, elektrotepelných spotrebičov a zariadení ústredného vykurovania a pri výstavbe a používaní komínov a dymovodov a lehoty ich čistenia a vykonávania kontrol ustanoví všeobecne záväzný právny predpis, ktorý vydá ministerstvo.
• § 14 - Povinnosti fyzických osôb: zabezpečovať pravidelné čistenie komínov a vykonávanie kontroly komínov v jej objektoch alebo v priestoroch, ktoré má vo vlastníctve alebo v užívaní, osobou s odbornou spôsobilosťou, zabezpečiť odborné preskúšanie komínov pred pripojením spotrebiča na komín, zámenou lokálneho spotrebiča palív na ústredný alebo etážový zdroj tepla, pred zmenou druhu paliva alebo po stavebných úpravách na telese komína.

Vyhláška 401/2007 Z.z. o technických podmienkach a požiadavkách na protipožiarnu bezpečnosť

• § 14 - Všeobecné požiadavky na výstavbu komína a dymovodu: Navrhovaný nový komín a dymovod, rekonštruovaný komín a dymovod a stavebné úpravy na komíne a dymovode pred výmenou spotrebiča na tuhé palivo, spotrebiča na kvapalné palivo alebo spotrebiča na plynné palivo za spotrebič s iným výkonom a pred zmenou druhu paliva musia byť vyhotovené podľa technickej normy, tejto vyhlášky alebo podľa schválenej dokumentácie stavieb. Spalinová cesta musí byť navrhnutá a vyhotovená tak, aby komín a dymovod spoľahlivo odvádzali spaliny od pripojeného spotrebiča na tuhé palivo, spotrebiča na kvapalné palivo alebo spotrebiča na plynné palivo do vonkajšieho prostredia a aby sa nadmerne nezužoval vnútorný prierez spalinovej cesty konštrukčnými prvkami alebo pevnými usadeninami spalín.
• § 15 - Komín: Komín treba zhotoviť ako viacvrstvový s komínovou vložkou tepelne a dilatačne oddelenou od komínového plášťa a rozmerovo a tvarovo stálou. Jednovrstvový komín možno zhotoviť len v občasne užívaných stavbách. Komín možno postaviť len zo stavebných výrobkov, ktoré majú posúdenú zhodu. Ložné škáry a styčné škáry murovaného alebo montovaného plášťa komína treba vyplniť maltou alebo inou vhodnou výplňou. Vonkajší povrch murovaného komína treba omietnuť alebo obložiť nehorľavými materiálmi až do úrovne krytiny. Takúto úpravu treba vykonať aj pod oplechovaním alebo iným lemovaním. Montáž komína z dielcov treba vykonať podľa technologického predpisu výrobcu tak, aby ložná škára medzi dielcami bola mimo konštrukcie stropu. Komín musí byť označený štítkom umiestneným na komínovom plášti v blízkosti kontrolného alebo čistiaceho otvoru alebo na inom ľahko dostupnom mieste.

Ďalšie normy a predpisy

• Vyhl. 248/2023, ktorou sa vykonávajú niektoré ustanovenia zákona o ovzduší - upravuje výšku vyústenia komína nad terénom.
• STN EN 15287-1 - Komíny - Navrhovanie, montáž a prevádzkovanie komínov Časť 1: Komíny pre otvorené spotrebiče palív.
• STN EN 13384-1 - Komíny. Metódy tepelnotechnického a hydraulického výpočtu. Časť 1: Komíny s pripojením jedného spotrebiča palív.
• STN EN 13384-2 - Komíny. Metódy tepelnotechnického a hydraulického výpočtu. Časť 2: Komíny s pripojením viacerých spotrebičov palív.
• Pri rekonštrukcii starých komínov postavených sa používa: STN 73 42 01 - Rekonštrukcie a opravy komínov a dymovodov. Spoločné ustanovenia; STN 73 42 10 - Rekonštrukcie a opravy komínov a dymovodov a pripájanie palivových spotrebičov.
• Európska norma EN 1443 definuje pravidlá pre bezpečné zabudovanie komína do stavby podľa charakteru stavebnej konštrukcie. Nová norma EN 1443 prináša, vedľa ďalších zmien, predovšetkým pravidlá pre bezpečné zabudovanie komína do stavby. Nové pravidlá spočívajú v doplnení označenia komína, z ktorého vyplýva spôsob možného zabudovania do stavby.

Životnosť komína určuje spôsob používania a starostlivosť oň.
