Plávajúca podlaha na drevenom strope: Komplexný sprievodca rekonštrukciou a inštaláciou

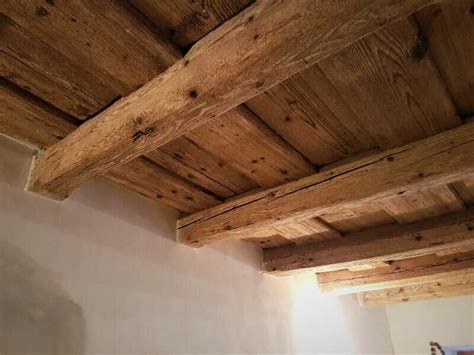

Drevené stropy majú na našom území silnú tradíciu. Prvé trámové a fošňové stropné konštrukcie možno nájsť už v stavbách zo začiatku 11. storočia a potom v každom ďalšom historickom období s rozličnými obmenami systémov. Drevené stropy predstavovali osvedčené riešenie pri každom druhu stavby, či už išlo o reprezentačné priestory, alebo o hospodárske budovy. Materiál na ich výrobu bol vždy ľahko dostupný a veľmi trvanlivý. Drevené stropy zároveň plnili význam akejsi „druhej strechy“ a dodávali ľuďom pocit domova a bezpečia. K znovuobjaveniu drevených stropov prišlo po vzore škandinávskych a amerických štátov na konci 20. storočia.

Drevené trámové stropy sa najčastejšie dostávajú do centra pozornosti pri obnove podláh v staršej zástavbe. Keď sa po strope prechádza, dolu to veľmi počuť, čo poukazuje na častý problém s kročajovým hlukom. Rekonštrukcia podlahy na drevenom strope má úplne iné nároky než podlaha na betónovom strope. Či už ide o podlahu v staršej budove, alebo v podkroví novostavby, je potrebné dohliadnuť predovšetkým na jej hmotnosť.

Dôležitosť posúdenia stavu pred rekonštrukciou

Pri sanácii budov s drevenými trámovými stropmi je nevyhnutné najskôr overiť stav konštrukcie a zohľadniť zaťaženie stropu. Ak zobytňujete podkrovie, predtým, ako sa pustíte do novej podlahy na starom drevenom trámovom strope, overte si stav konštrukcie a možné zaťaženie stropu. Vodováhou zistite nerovnosti. V prípade potreby treba strop opraviť, napríklad zoskrutkovať uvoľnené palubovky, čím zabránite prehýbaniu a pruženiu podkladu. Podklad sa nesmie prehýbať alebo pružiť.

Výhody suchých plávajúcich podláh na drevených stropoch

Drevená konštrukcia stropu by sa nemala zbytočne zaťažovať, preto nie je vhodné použiť na podlahy betónové potery, ktoré sa vyznačujú vysokou hmotnosťou. Suché plávajúce podlahy s vyrovnávacím podsypom sú výhodné nielen vďaka nízkej hmotnosti. Na rozdiel od betónových podláh sa vyznačujú výbornými tepelnoizolačnými vlastnosťami a fungujú tiež ako kročajová izolácia. Oveľa vhodnejším a výhodnejším riešením sú vyrovnávacie podsypy v kombinácii s podlahovými doskami.

Suché konštrukcie majú pri rekonštrukcii trámových stropov vo všeobecnosti prednosť pred cementovými potermi a potermi na báze síranu vápenatého, ktorých vlhkosť môže poškodiť existujúce historické prvky. Napríklad anhydritový poter tuhne po nanesení v uzavretom priestore 48 hodín, teda vzdušná vlhkosť vystúpi tak vysoko, že ju okolité konštrukcie a povrchy začnú pohlcovať. To spôsobuje olupovanie malieb a omietok, napučanie a praskanie drevených prvkov. Potom nasleduje proces schnutia, pričom platí, že 10 mm anhydritovej vrstvy = 1 týždeň schnutia.

Nasledujúca tabuľka porovnáva kľúčové vlastnosti suchých plávajúcich podláh a mokrých poterov pri použití na drevených trámových stropoch:

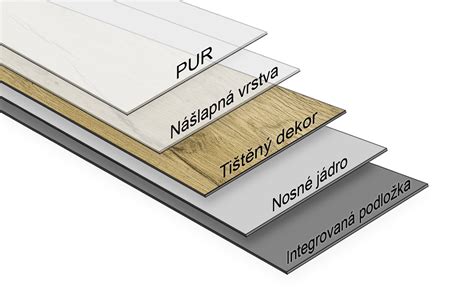

Princípy akustickej izolácie a skladba podlahy

Na zvukovo-technickú sanáciu možno vo všeobecnosti použiť iba systémy s malou výškou a relatívne malou plošnou hmotnosťou. Na pohltenie zvukových vĺn prechádzajúcich cez konštrukciu sa odporúča vystriedať v skladbe stropu „ťažkú“ a „ľahkú“ (myslí sa objemová hmotnosť) vrstvu. Z akustického hľadiska sa odporúča vystriedať ťažkú a ľahkú vrstvu, aby sa pohltili všetky zvukové vlny prechádzajúce cez konštrukciu.

Najskôr by sa mala na trámový strop uložiť ťažká vrstva, napríklad podlahová voština alebo sadrovláknité dosky s hrúbkou 15 mm a priťažením 36 kg, ktoré pohltia nežiaduce chvenie od krokového hluku. Na ňu sa môže položiť mäkká vrstva v podobe dosky s poréznou alebo vláknitou štruktúrou, ktorá je rovnako zvukovo pohlcujúca. Ide o minerálnu, flísovú alebo drevovláknitú izoláciu. Na krokovú izoláciu by už mala prísť iba roznášacia vrstva - pevná doska, ktorá je zároveň ohybovo mäkká a neodráža zvuk späť do miestnosti.

Nevhodné riešenia a materiály

V praxi sa architekti často stretávajú s prípadmi, keď realizačná firma vykoná z hľadiska montáže veľmi náročnú rekonštrukciu trámového stropu pomocou dreveného roštu. Tento rošt je vyklinovaný, aby sa vyrovnali nerovnosti pôvodného stropu a zároveň dorovnali výškové rozdiely čistej podlahy. Vznikne tzv. pódium, teda ľahká dutinová konštrukcia, ktorá odráža zvuk do miestnosti, prípadne ho násobí (tzv. efekt bubna). Ďalší problém predstavuje povrchová úprava dosiek s parafínovým povrchom alebo lát, ktoré vysychajú a v škárach vŕzgajú. Na drevených trámových stropoch sa z izolačno-technických dôvodov neodporúča použiť dosky z penového polystyrénu. Na tento typ stropov sú vhodnejšie drevovláknité dosky alebo dosky s minerálnou izoláciou.

Rola pôvodného zásypu

Zásypy sa už od čias renesancie používali v konštrukciách na ochranu horľavých častí stropu a na tlmenie zvuku. Ak je pôvodný zásyp súdržný, nedrobí sa, neobsahuje veľké prvky alebo vzduchové bubliny a je suchý, môže sa v skladbe ponechať. Slúži ako cenné priťaženie, ktoré by sa po odstránení muselo do podlahy vrátiť, aby sa dosiahli potrebné hodnoty krokovej nepriezvučnosti. Toto priťaženie dokáže pohltiť 22 dB krokového hluku a pre drevený trámový strop je nevyhnutné aj zo statického hľadiska, keďže eliminuje priehyby konštrukcie.

Vyrovnávanie podkladu a špecifické systémy

Na zabezpečenie celoplošného kladenia podlahových prvkov je potrebné podklad vyrovnať vyrovnávajúcim podsypom. Mnohem vhodnejším a výhodnějším řešením jsou vyrovnávací podsypy v kombinaci s podlahovými deskami.

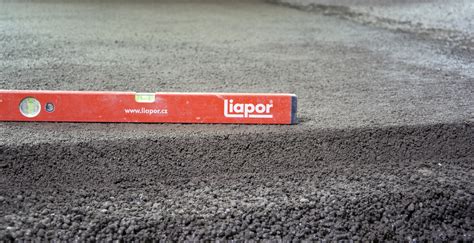

Ľahké keramické kamenivo Liapor

Pre vyrovnanie podlahy na drevenom strope je možné použiť 100% prírodné ľahké keramické kamenivo Liapor s priemerom zŕn 1-4 mm. Vrstva týchto malých keramických guličiek, ktoré sa vypaľujú z 80 mil. rokov starých ílov, vyrovná nerovnosti podkladu a umožní tiež bezpečné uloženie rozvodov topenia a elektroinštalácií. Najprv je nutné odstrániť pôvodný zásyp a očistiť drevený záklop. Spáry záklopu je doporučené skontrolovať a v prípade potreby utesniť. Aplikovaná vrstva Liaporu sa urovnáva a hutní iba ručne. Liapor je doporučené ukladať v pruhoch o cca 20% širších, než je formát podlahových dosiek a doskami ho zaklápět priebežne.

Voštinový izolačný systém

Do starých budov sa hodí voštinový izolačný systém. Podlahová voština sa kladie celoplošne na nosnú časť stropu. Vďaka postranným prečnievajúcim papierovým pásikom sa zabezpečí pozdĺžne a priečne prekrytie. Na zabezpečenie optimálnej zvukovej izolácie musí podlahová voština doliehať priamo na nosnú časť stropu. Rozvody široké maximálne do 10 cm sa môžu zrezať a zasypať do podlahovej voštiny. Voštiny sa potom vypĺňajú voštinovým zásypom.

Dôležité upozornenie: Voštinový systém neslúži na primárne vyrovnanie podlahy. Voštinový plát kopíruje nerovnosti podlahy, preklenuje ich a podlahu len rovnomerne zaťaží. Môže sa presypať len o 5 mm, čo môže pri drobných nerovnostiach postačovať. Ak bude pri sanácii starých drevených trámových stropov potrebné výškové dorovnanie, môžu sa použiť podlahové voštiny s presypaním voštinového zásypu maximálne 3 mm. Ak nie je toto výškové dorovnanie dostatočné, ďalšie výškové vyrovnanie nad podlahovou voštinou je potrebné realizovať pomocou vyrovnávacieho podsypu.

Detailný postup kladenia plávajúcej podlahy

1. Overenie rovinnosti podkladu a príprava

• Pred kladením sadrovláknitých podlahových prvkov treba overiť stav existujúcej konštrukcie a zhodnotiť zaťaženie stropu. V prípade potreby strop opravte a uvoľnené palubovky zoskrutkujte. Vodováhou zistite nerovnosti.

2. Okrajové izolačné pásky

• Na zamedzenie zvukových mostov sa na zvislé steny položia okrajové izolačné pásky. Izolačné pásky musia oddeliť podlahový prvok (vrátane podlahovej krytiny) od obvodových stien.

3. Kladenie podlahovej voštiny

• S kladením podlahovej voštiny sa začína od kúta miestnosti a pokračuje sa v smere zľava doprava.
• Podlahová voština sa kladie na nosnú časť stropu celoplošne s dodržaním priebežných škár.
• Voštinu zrežte na potrebný rozmer nožom na rezanie kobercov.

4. Voštinový zásyp a jeho zarovnanie

• Uložené podlahové voštiny sa následne vyplnia voštinovým zásypom. So zasypávaním sa začína od dverí a pokračuje sa opatrne cez už vyplnené voštiny.
• Voštinový zásyp sa zarovná pomocou sťahovacej oceľovej laty tak, aby vznikol rovný podklad na kladenie sadrovláknitých podlahových prvkov.
• Na zhutnenie voštinového zásypu s hrúbkou 60 mm sa odporúča použiť elektrické vŕtacie kladivo s vypnutou funkciou vŕtania.

5. Kladenie sadrovláknitých podlahových prvkov

• Používajú sa sadrovláknité podlahové prvky - z výroby zlepené a zosponkované dve dosky s hrúbkou 10 alebo 12,5 mm. Na voštinový zásyp by sa z dôvodu izolácie krokového hluku mali klásť podlahové prvky - sadrovláknité dosky s vrstvou drevovláknitej alebo minerálnej izolácie.
• Podlahové prvky sa kladú zľava doprava so vzájomným previazaním škár, krížové škáry nie sú prípustné.
• Zrezanie prvej dosky: Na prvej doske sa na priečnej a pozdĺžnej strane odreže prečnievajúca polodrážka. Odporúča sa použiť ručnú okružnú pílu (najlepšie ponornú) s pílovým kotúčom z tvrdokovu.
• Uloženie prvej dosky: Prvá doska sa položí do zadného ľavého kúta. Dosky sa kladú pozdĺž najdlhšej steny alebo od zadného ľavého rohu. Pri kladení treba zabrániť tomu, aby sa nerovnosti steny prenášali na podlahové prvky. Aby ste ich položili rovno, vyrovnajte prvý rad pomocou pravítka.
• Nanesenie lepidla: Na polodrážku prvého podlahového prvku sa nanesie podlahové lepidlo v dvoch pruhoch s priemerom 5 mm v jednom pracovnom kroku (spotreba približne 40 až 50 g/m2, respektíve 1 fľaša na 20 až 25 m2 kladenej plochy).
• Zlepenie a zoskrutkovanie dosiek: Na druhej doske prvého radu sa odreže len prečnievajúca polodrážka na pozdĺžnej strane. Prečnievajúca polodrážka na priečnej strane sa uloží do nanesenej vrstvy lepidla na prvej doske. Podlahové prvky sa musia v priebehu desiatich minút vzájomne zoskrutkovať alebo zosponkovať. Inak dôjde k vypeneniu lepidla a nadvihnutiu prvku. Maximálne vzdialenosti spojovacích prostriedkov sú 15 cm (cementovláknité dosky pri použití skrutiek a sponiek alebo sadrovláknité podlahové prvky pri použití sponiek) až 20 cm (sadrovláknité podlahové prvky pri použití rýchlorezných skrutiek).
• Ďalšie rady: Ďalší rad dosiek sa začína odrezaným zvyškom poslednej dosky prvého radu (min. dĺžka 200 mm) s rovnakým odsadením škáry. Pri kladení druhej a ďalších dosiek sa odreže iba polodrážka na pozdĺžnej strane dosky. Posledná doska v rade sa odreže na požadovaný rozmer.

6. Finálna úprava

• Po vytvrdnutí podlahového lepidla po približne 24 hodinách sa jeho vytečené zvyšky odstránia škrabkou na lepidlo, špachtľou alebo dlátom.
• V priebehu kladenia sú podlahové prvky pochôdzne, treba sa však pohybovať opatrne.
• Podlahové prvky majú z výroby na povrchu vrstvu základného náteru. Vo väčšine prípadov je však pred kladením finálnej podlahoviny potrebné realizovať ďalší náter.

Dôležité aspekty pri plánovaní rekonštrukcie

Pred plánovanou rekonštrukciou podlahy na drevenom trámovom strope by realizačná firma mala od investora zistiť jeho základnú predstavu. Investor väčšinou vo fáze projektu hľadá ideálne riešenie, pričom slovo ideálne by malo reprezentovať: odskúšané spoľahlivé, systémové a samozrejme dobrý pomer cena/výkon. Zároveň je potrebné rešpektovať odporúčania jednotlivých výrobcov, pretože kombinovanie rozličných výrobkov a systémov len s ohľadom na cenu sa nevypláca. Následná rekonštrukcia podlahy, ktorá vŕzga, praská alebo duní, je potom omnoho nákladnejšia.

Je potrebné zvážiť nasledujúce otázky:

• Účel a zaťaženie priestoru: Na aký účel bude priestor slúžiť? Bude v miestnosti trojmetrová knižnica alebo 1 000 litrové akvárium? Na základe týchto informácií sa určia limitné hodnoty úžitkového zaťaženia.
• Mokré prevádzky: Bude sa v podlahe nachádzať podlahový vpust? Požaduje investor bezbariérovú sprchu? Pre bežné kúpeľne so sprchovou vaničkou a vaňami postačujú sadrovláknité podlahové prvky. Podlahový vpust však znamená, že na podlahe sa môže zdržiavať voda aj trvalejšie, a to si vyžaduje použitie cementovláknitých podlahových prvkov.
• Typ finálnej podlahoviny: Bude si priať veľkoformátovú dlažbu alebo tenkovrstvové marmoleum? Na podlahové sadrovláknité prvky sa môže klásť dlažba s dĺžkou do 1 200 mm, ak sa tomu skladba podlahy príslušne prispôsobí. Tenkovrstvové podlahoviny si zas vyžadujú špeciálnu povrchovú úpravu.
• Typ vykurovania: Aký typ vykurovania si investor praje? Podlahové alebo elektrické?

Vedenie inštalácií a priečky

Uloženie rozvodov kúrenia a elektroinštalácií je možné v rámci vyrovnávacích podsypov, napríklad Liaporu, alebo v podlahovej voštine, kde sa rozvody široké maximálne do 10 cm môžu zrezať a zasypať. Pri plánovaní inštalácií do kročajovej izolácie je dôležité dbať na to, aby sa nevytvorili akustické mosty. Okrajové izolačné pásky, ktoré oddeľujú podlahový prvok od obvodových stien, sú kľúčové pre akustickú izoláciu a dilatáciu podlahy. Z rovnakého dôvodu by sa priečky nemali stavať priamo na hotovú plávajúcu podlahu, aby nedošlo k prenosu zvuku a narušeniu funkcie plávajúcej podlahy.
