V centre každej spoľahlivej elektroinštalácie v dome, byte či inej budove stojí rozvodná skrinka. Je to kľúčový prvok, ktorý zosobňuje bezpečnosť, prehľad a funkčnosť každej elektroinštalácie. Bežne ju nájdete v interiéri a jej veľkosť zodpovedá rozsahu a náročnosti elektrických obvodov. Správny výber, inštalácia a údržba rozvodnej skrinky sú nevyhnutné pre bezproblémovú prevádzku a ochranu osôb aj majetku.
Čo je rozvodná skrinka a jej úloha?
Pojmy ako rozvodná skrinka, modulárny rozvádzač alebo rozvodnica môžu byť pre laika mätúce. Rozvodnice, rozvádzače a rozvodné skrinky zahŕňajú veľké množstvo elektroinštalačných komponentov, medzi ktorými je však rozdiel, v niektorých prípadoch dokonca zásadný. Okrem toho, že si ich samotní predajcovia zaraďujú do kategórií s odlišným názvom (napríklad modulárny rozvádzač je ekvivalentom rozvodnej skrinky), aj samotní elektrikári používajú pomenovania, ktoré môžu byť pre laika mätúce. Rozvodná skrinka je zariadenie, ktorého úlohou je zabezpečiť istenie jednotlivých okruhov v objekte a možnosť ich regulácie (vypnutia/zapnutia) v prípade potreby zásahu.
Rozvodová skrinka sa jednak nazýva aj modulárny rozvádzač, bytová rozvodnica alebo takzvaná ističová skrinka. Je to presne ten objekt, ktorý človek doma alebo v kancelárii hľadá, keď mu vyhodí prúd ističe. Tieto skrinky obvykle obsahujú už dopredu vsadené DIN lišty a mostíky na vodiče, čo zjednodušuje montáž. Ďalším mätúcim termínom je elektromerový rozvádzač, ten však ľahko rozoznať vďaka presklenému okienku na odpočet elektromeru.

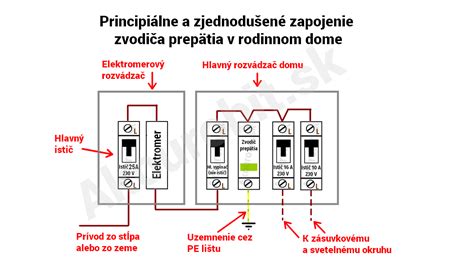

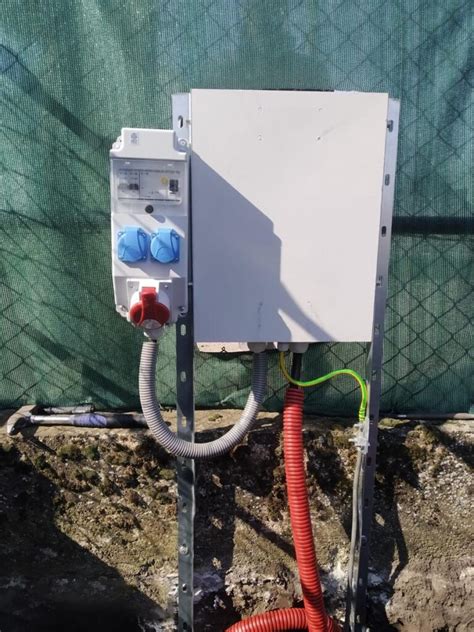

Typy rozvádzačov a ich inštalácia: Na omietku vs. Pod omietku
Elektrické rozvádzače sa delia predovšetkým podľa spôsobu ich inštalácie. Rozvádzače a rozvodnice montované na povrch a rozvádzače pod omietku sú výrobky patriace do skupiny elektrických rozvádzačov, ktoré umožňujú jednoduché zapojenie a plne bezpečnú a optimalizovanú inštaláciu. Plastové rozvodnice sú dostupné pre rôzne spôsoby inštalácie, na zapustenie (pod omietku alebo do dutých stien) alebo na omietku (nástenné).
Pre ilustráciu rozdielov, existujú multimediálne rozvodnice určené na zapustenú montáž, ako napríklad produkty Eaton: pre zapustenie pod omietku sú to modely KLV-36UPM-F (3-radová), KLV-48UPM-F (4-radová) a KLV-60UPM-F (5-radová) pre klasické omietkové steny a KLV-36HWM-F (3-radová), KLV-48HWM-F (4-radová) a KLV-60HWM-F (5-radová) pre duté steny. V našom portfóliu však nájdete aj široký rad plastových rozvádzačov na omietku v rôznych dizajnoch a veľkostiach, prispôsobených na použitie v domových rozvodoch. Plastové dvere môžu byť štandardne biele nepriehľadné alebo číre/chrómové s priezorníkom.
Materiály a odolnosť rozvodných skriniek
Hoci téma článku sa zameriava na plastové rozvádzače, je dôležité poznamenať, že rozvodná skriňa môže byť aj v odolnejšej verzii. Znamená to robustnejšiu konštrukciu, ktorá pozostáva nielen z plastu, ale aj z ocele pre ešte vyššiu ochranu pred mechanickým poškodením alebo prienikom neželaných látok a nečistôt. Veľkým prínosom je robustnejšia konštrukcia rozvodnej skrine, napríklad oceľová alebo kovová, najmä pri špecifických požiadavkách.

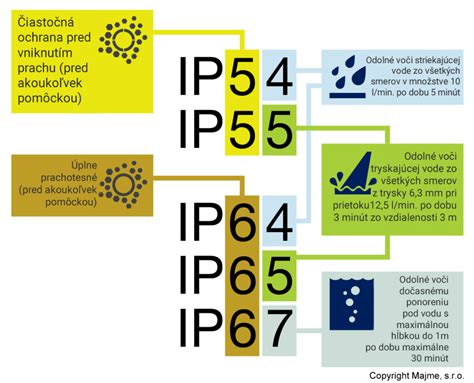

Pri výbere vhodnej rozvodnej skrinky do exteriéru a do interiéru je minimálny rozdiel v jej odolnosti. Okrem všeobecných kritérií je v exteriéri potrebné zohľadniť aj náročnejšie prostredie alebo riziko mechanického poškodenia. O odolnosti voči nečistotám a vode v rôznom stupni hovorí trieda krytia, ktorá sa označuje dvojčíslom spojeným s písmenami IP (Ingress Protection). Prvé číslo označuje ochranu proti prachu a pevným časticiam, zatiaľ čo druhé číslo hovorí o ochrane proti vode.
| Prvé číslo (Ochrana proti prachu a pevným časticiam) | Druhé číslo (Ochrana proti vode) |
|---|---|
| 0: Žiadna ochrana | 0: Žiadna ochrana |
| 1: Ochrana proti pevným cudzím telesám > 50 mm | 1: Ochrana proti kvapkajúcej vode |
| 2: Ochrana proti pevným cudzím telesám > 12,5 mm | 2: Ochrana proti kvapkajúcej vode (náklon 15°) |
| 3: Ochrana proti pevným cudzím telesám > 2,5 mm | 3: Ochrana proti striekajúcej vode |
| 4: Ochrana proti pevným cudzím telesám > 1 mm | 4: Ochrana proti striekajúcej vode zo všetkých smerov |
| 5: Ochrana proti prachu (obmedzený prienik) | 5: Ochrana proti prúdom vody (tryska) |
| 6: Úplná ochrana proti prachu | 6: Ochrana proti silným prúdom vody / dočasnému zaplaveniu |
| 7: Ochrana proti ponoreniu (do 1 m na 30 min) | |
| 8: Ochrana proti trvalému ponoreniu |
Výber a umiestnenie rozvodnej skrinky
Aby ste vedeli vybrať vhodnú rozvodnú skrinku, je potrebné prispôsobiť výber danej elektroinštalácii a konkrétnym nárokom na rozvody. V každom byte alebo dome môžu byť totiž iné. Pri určovaní, koľko modulov budete potrebovať, rátajte aj s dostatočnou rezervou.
Ešte pred samotným návrhom schémy rozvodnej skrine a jej zapojením je potrebné zvážiť jej vhodné umiestnenie. Základným pravidlom pre umiestnenie rozvodovej skrinky v interiéri domu, bytu alebo kancelárie je dostupnosť. To znamená žiadne skrývanie v skrini alebo šatníku a taktiež nie na schodisku. Najčastejšie preto poistkovú skrinku nájdete pri vstupných dverách alebo v technickej miestnosti. Je totiž nevyhnutné dostať sa k nej nielen pre odborníka, ale aj majiteľa či obyvateľa nehnuteľnosti, ktorý by mal bez problémov dokázať vypnúť či zapnúť zvolený okruh alebo nahodiť ističe.
Elektrická rozvodná skrinka v byte, ktorý nie je novostavbou, má svoje logické opodstatnenie presne na mieste, kde je. Ak budete riešiť rekonštrukciu elektrických rozvodov v staršej bytovke, polohu rozvodnej skrinky radšej zachovajte práve pri vstupných dverách - v blízkosti elektromeru. O to menej drážkovania do železobetónu vás čaká.
Slnečný 3-izbový byt v Dúbravke
Profesionálna inštalácia a dôležité kroky
Montáž, respektíve zapojenie rozvodnej skrinky, by mal riešiť len odborník, elektrikár s platným osvedčením. Nielen preto, že si to vyžaduje legislatíva, ale taktiež preto, že samotné zapojenie so sebou prináša úskalia, ktoré môžu prekvapiť aj skúseného majstra. Hoci do obsluhy rozvodnej skrinky môže zasahovať ktokoľvek (je bežne dostupná), jej zapojenie rieši výhradne odborník.
Po technologickej a teoretickej časti prichádza na rad prax. Pri zapojení rozvodnej skrine je veľmi dôležité označiť každý jeden drôt v rozvodnej skrinke. Ističe, chrániče a stykače zapájajte výhradne podľa navrhnutej schémy. Na záver nezabudnite nalepiť nielen certifikát od novej rozvodnej skrine, ale taktiež jej schému, aby sa v budúcnosti predišlo komplikáciám alebo zdĺhavým skúmaním, ako schéma rozvodnice vyzerá. Skúška správnosti sú nepostrádateľné plastové záslepky v moduloch, ktoré ste určili ako rezervu.
Ponuka plastových rozvádzačov na trhu
Plastové rozvodnice sú ideálnym riešením nielen pre bytové rozvody, ale aj pre domové a komerčné aplikácie. V našom portfóliu ponúkame niekoľko sérií plastových rozvodníc na použitie v domových rozvodoch. Ponúkame rad plastových rozvádzačov v rôznych dizajnoch a veľkostiach, aby vyhovovali špecifickým požiadavkám každej inštalácie.
Spoločnosť Schneider Electric napríklad ponúka rozvodnice, rozvádzače, rozvodné skrine a ističové skrinky pre nízke napätie (NN). Medzi populárne produkty patria nástenné modulárne rozvodnice Pragma, ako aj rozvodnice Kaedra a Mini Kaedra s krytím IP65, ktoré sú ideálnou voľbou pre uzavretie modulárnych prístrojov v miestnostiach vystavených vlhkosti a prachu. Tieto rozvodnice a ističové skrinky zaručujú rýchlu a ľahkú montáž vďaka skutočnosti, že boli navrhnuté ako reakcia na potreby inštalatérov.
