Komplexný Sprievodca Elektromerovými Rozvádzačmi: Výber, Funkcia a Bezpečnosť

Elektrické rozvádzače predstavujú kľúčový prvok každej modernej elektroinštalácie. Sú nevyhnutné pre bezpečné a efektívne sledovanie, riadenie a distribúciu toku elektrickej energie v domácnostiach, bytoch, priemyselných objektoch, výrobných halách, ale aj na dočasných miestach, akými sú staveniská. Bez nich by elektrické rozvody v akomkoľvek objekte nemohli fungovať spoľahlivo a bezpečne. Tento článok si kladie za cieľ poskytnúť komplexný pohľad na elektromerové rozvádzače, od základných definícií až po špecifické aplikácie a dôležité komponenty.

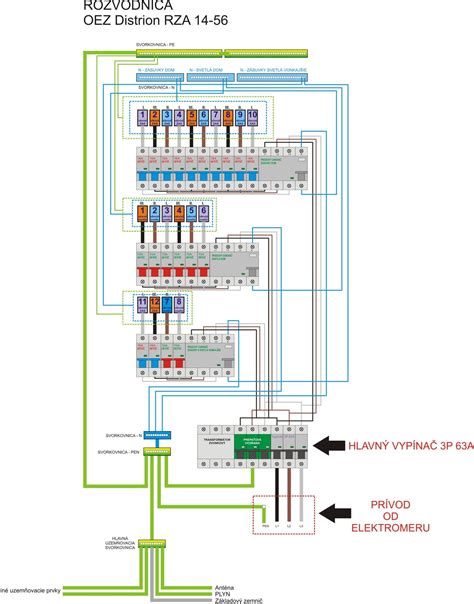

Rozvádzač vs. Rozvodnica: Kľúčové Rozdiely

Hoci sa pojmy "rozvádzač" a "rozvodnica" často zamieňajú, existujú medzi nimi podstatné rozdiely, ktoré ovplyvňujú ich použitie a obsluhu.

Elektrický Rozvádzač: Srdce Elektroinštalácie

Elektrický rozvádzač je nosným prvkom každej elektroinštalácie, kde je potrebné elektrický prúd rozdistribuovať. Rozvádzač funguje ako centrum, ktoré na jednej strane prijíma elektrický prúd z hlavného prívodu a na druhej strane ho bezpečne rozdeľuje do jednotlivých obvodov a zariadení v budove. Elektrické rozvádzače nízkeho napätia sú špecificky definované ako kombinácia jedného alebo viacerých spínacích prístrojov (ističe, vypínače) s pridruženým meracím, riadiacim, signalizačným, regulačným či ochranným zariadením. K týmto rozvádzačom môžu mať prístup výhradne poučené osoby a osoby s odbornou elektrotechnickou spôsobilosťou.

Rozvodnica: Jednoduchšia Verzia pre Menšie Inštalácie

Rozvodnica je v podstate jednoduchšia verzia rozvádzača. Rozvodnice a modulárne rozvádzače sa bežne nachádzajú v bytoch alebo menších budovách, kde nie je potrebná rozsiahla distribučná sieť. Ich hlavnou úlohou je rozvádzať prúd medzi niekoľko málo obvodov a poskytovať základnú ochranu pred preťažením a skratom. Na rozdiel od rozvádzačov, k rozvodniciam a ich obsluhe má prístup bežne aj laik bez potrebného osvedčenia, ktorý v prípade potreby dokáže napríklad odstaviť nejaký obvod.

Elektromerový Rozvádzač: Špecifiká Merania a Distribúcie

Elektromerový rozvádzač, známy aj ako skrinka na elektromer, je kľúčovým prvkom elektrickej prípojky. Slúži ako "meracie miesto" a "hlavný istiaci bod". Je predpripravený na montáž elektromeru a ďalších pomocných zariadení. Zariadenie musí spĺňať prísne stanovené normy a predpisy a je zhotovované výrobcom. Montáž elektromerového rozvádzača smie vykonávať len kvalifikovaný elektrotechnik, a manipulácia s ním by mala byť zverená výhradne oprávnenej osobe s príslušným vzdelaním alebo osvedčením. Je zložený zo svorky SR03 a 30 cm dlhého zelenožltého vodiča CYA16, ktorý je k svorke pripevnený očkom. Na jeho druhej strane je dutinka, ktorá sa pripája do zemniacej svorky v rozvádzači.

Kľúčové Komponenty Elektromerového Rozvádzača

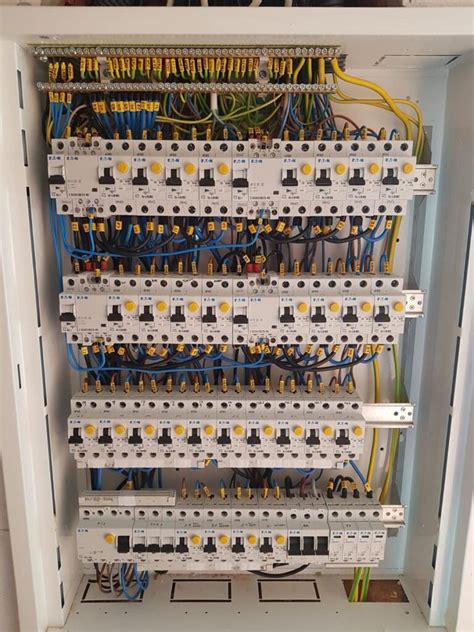

Vnútro elektrického rozvádzača je tvorené radom kľúčových komponentov, ktoré zabezpečujú jeho funkčnosť a bezpečnosť. Kapacita a veľkosť rozvádzača sa odvíja práve od počtu a typu týchto komponentov.

• Kryt a skrinka: Kryt a skrinka rozvádzača sú vyrobené z odolných materiálov, ako je oceľ alebo plast. Ich primárnou funkciou je ochrana vnútorných komponentov pred mechanickým poškodením, prachom a vlhkosťou. Odolnosť skrinky voči vonkajším vplyvom, najmä v exteriéri, udáva trieda krytia IP (Ingress Protection). Plastové skrinky na elektromer sú vyrobené z plastu plneného sklenným vláknom alebo tvrdeného polyesteru spevneného sklolaminátom, ktorý je samozhášavý a odolá aj intenzívnemu dažďu a krupobitiu. Po niekoľkých rokoch sa však na ich povrchu môžu v dôsledku pôsobenia slnečného žiarenia objaviť tmavšie miesta, ktoré však nemajú vplyv na odolnosť materiálu.
• Montážna doska a DIN lišta: Rozvádzač obsahuje plastovú montážnu dosku z nehorľavého materiálu, ktorá je vykáblovaná vodičmi. Jej súčasťou je tiež DIN lišta, na ktorej sú osadené svorky na pripojenie prívodného kábla, svorka pre uzemnenie a ističe. Modulové prístroje ako ističe, prúdové chrániče atď. sa upevňujú na DIN lišty zacvaknutím, takže na ich montáž nepotrebujete skrutky.
• Ističe: Sú kľúčovými ochrannými prvkami, ktoré chránia elektrické obvody pred preťažením a skratmi. V prípade nadmerného prúdu istič automaticky odpojí prívod elektriny, čím predchádza poškodeniu elektroinštalácie a pripojených zariadení. Hlavný istič je nevyhnutnou súčasťou.
• Prúdové chrániče (RCCB): Poskytujú dodatočnú, zásadnú ochranu pred úrazom elektrickým prúdom. Sledujú rozdiel medzi prúdom v napájacích a vratných kábloch a v prípade zistenia nebezpečného rozdielu (napr. cez ľudské telo), okamžite odpoja prívod elektriny.
• Elektromer: Je najdôležitejším prvkom, ktorý dodáva distribučná spoločnosť. Meria spotrebu elektrickej energie.
• Hlavný istič: Hodnota hlavného ističa je daná v zmluve o pripojení a zákazník si ho zabezpečuje sám. Musí byť plombovateľný vo vypnutom stave.
• Uzemňovacie prvky: Okrem toho je potrebné zakúpiť svorku SR03, ktorou sa napojí privedený uzemňovací oceľový drôt FeZn s priemerom 10 mm. Pre spojenie uzemňovacieho drôtu s rozvádzačom je potrebný ohybný žltozelený vodič CYA16, (prípadne kompletný adaptér pre uzemnenie rozvádzača).
• Prípojnica: Je lišta, ktorá slúži ako nosný prvok pre všetky elektrické rozvody vnútri rozvádzača. Umožňuje organizované a bezpečné prepojenie jednotlivých komponentov.
• Svorkovnice a prepojovacie lišty: Tieto prvky zabezpečujú organizáciu a distribúciu elektrických vodičov v rámci rozvádzača. Jednopólový rozbočovací mostík N-7CZ v modrej farbe slúži na rozdelenie neutrálneho vodiča (N) a obsahuje 7 skrutkových svoriek pre vodiče do 16 mm². Trojpólová prepojovacia lišta (hrebeň) typu vidlička (U) s prierezom 10 mm² a menovitým prúdom 63 A, dĺžka lišty je 210 mm, čo zodpovedá 12 modulom.
• Označovacie štítky: Povinnou súčasťou elektromerového rozvádzača sú tiež označovacie štítky, ktoré obsahujú názov výrobcu, typ a jedinečné výrobné číslo.
• Zámok: Dvere elektromerového rozvádzača sú osadené zámkom na kľúč v tvare štvorca s rozmerom 6x6 mm.
• Ďalšie komponenty: Okrem vyššie uvedených sa v útrobách rozvádzača môžu nachádzať aj poistky, rôzne typy spínačov, transformátory, meniče napätia alebo rôzne automatizačné moduly, ktoré rozširujú funkčnosť elektroinštalácie. Niektoré balenia môžu obsahovať aj držiak zariadení a dvojitú zásuvku, alebo špeciálne montážne príslušenstvo pre rôzne typy stien.

Typy a Prevedenia Elektromerových Rozvádzačov

Rozdelenie elektromerových rozvádzačov závisí od viacerých parametrov, vrátane ich umiestnenia, konštrukčného vyhotovenia a účelu použitia.

Podľa Umiestnenia a Spôsobu Montáže

Podľa konštrukčného vyhotovenia sa elektromerové rozvádzače delia na:

• Pilierové: Tieto robustné konštrukcie sú určené na upevnenie na betónový podklad, ktorý si vopred pripravíte, alebo sú vybavené spodnou časťou prispôsobenou na zakopanie do zeme (zemný diel v tvare hranatého písmena U). Často sa používajú vo vonkajších priestoroch, na hranici pozemku alebo na miestach, kde ešte nie je plot.
• Nástenné (na omietku): Tieto rozvádzače sú vhodné v prípade dodatočných inštalácií alebo ak nie je možné vykonávať stavebné úpravy na stene. Montujú sa na povrch steny.
• Pre zapustenú montáž (pod omietku/do steny/do plotu): Poskytujú esteticky čistejší vzhľad, nakoľko sú integrované priamo do steny alebo plotu. Ich inštalácia si však vyžaduje vysekanie otvoru do steny alebo plotu. Ak nebudú zamurované, musíte ich pripevniť na nejaký podstavec či konštrukciu.

Podľa Počtu Fáz a Taríf

Výber elektromerového rozvádzača závisí aj od typu elektrickej prípojky a potreby merania spotreby:

• Jednofázové pripojenie: Jednofázové elektromerové rozvádzače sa obvykle inštalujú v objektoch s nízkou spotrebou elektriny alebo tam, kde je dostupné iba jednofázové pripojenie (napr. garáž, predajný stánok, chatka, malý rodinný dom).
• Trojfázové pripojenie: Trojfázové pripojenie je bežné vo väčšine rodinných domov, komerčných či priemyselných budov.
• Jednotarifné meranie: Pre objekty, kde nepotrebujete využívať elektrinu v nízkej sadzbe (napríklad vykurujete plynom či pevným palivom).
• Dvojtarifné meranie: Pre využitie nočného prúdu (nižšia sadzba elektriny v noci, cez víkendy alebo v časových oknách) je potrebné zabezpečiť dvojtarifný elektromer a príslušný elektromerový rozvádzač (jednofázový alebo trojfázový dvojtarif). Elektromerová skrinka musí byť prispôsobená, musí mať priestor na osadenie modulu hromadného diaľkového ovládania (HDO) a na svorky.

Elektromerové Rozvádzače pre Viac Elektromerov

Existuje aj elektromerový rozvádzač pre 2, 3 alebo dokonca 4 a viac elektromerov. Takéto rozvádzače sa hodia pre dvojdomy, trojdomy, malé bytovky, skupiny garáží, záhradných chatiek, budov s viacerými nájomcami a pod. Veľkou výhodou je, že ušetríte na samotnom rozvádzači, ktorý je lacnejší ako samostatné elektromerové skrine.

Nižšie uvedená tabuľka sumarizuje hlavné typy elektromerových rozvádzačov podľa fáz a taríf:

Výber Správneho Elektromerového Rozvádzača a Jeho Parametre

Pri výbere rozvodnej skrinky je potrebné zohľadniť niekoľko kľúčových parametrov.

Požiadavky Distribučnej Spoločnosti

Elektromerový rozvádzač musí spĺňať prísne technické normy a pripájacie podmienky konkrétnej distribučnej spoločnosti - tej, ktorá prevádzkuje elektrické vedenie vo vašej lokalite (napr. Západoslovenská distribučná (ZSD), Stredoslovenská distribučná (SSD), Východoslovenská distribučná (VSD)). Každá z nich má rozličné požiadavky na to, ako by mala byť elektromerová skriňa vo vnútri usporiadaná a zapojená. Donedávna napríklad ZSE (ZSD) vyžadovali okienko na rozvádzači, no od roku 2025 sú oficiálne zakázané.

Počet Modulov (Pozícií)

Najdôležitejším parametrom pri rozvádzačoch je počet modulov, resp. pozícií pre prístroje. Maximálny počet modulov na jednom rade býva 18. Dvoj-, troj- a štvorradové rozvodnice majú vyšší počet modulov. Rôzne prístroje zaberú rôzne množstvo pozícií - jednofázový istič obvykle jednu pozíciu, trojfázový tri pozície. Pri výbere rozvádzača je vždy múdre nechať si rezervu v počte niekoľkých modulov, pretože nikdy neviete, kedy budete potrebovať doplniť istič pre nový zásuvkový alebo svetelný okruh.

Trieda Krytia IP

Trieda krytia IP udáva, aká odolná je rozvodná skrinka voči vniknutiu cudzích predmetov (vrátane prachu) a vody. Pre exteriérové použitie je nevyhnutná vyššia odolnosť, často s označením IP44 a vyšším, čo zabezpečuje ochranu pred tryskovou vodou a prachom.

Výplet (Prierez Vodičov)

Správna voľba výpletu (prierezu - hrúbky vodičov) závisí od menovitého prúdu hlavného ističa. Káble na prípojky nie sú najtenšie a nemali by ste ich ohýbať do ostrých uhlov, aby ste nepoškodili izoláciu, preto potrebujete určitý priestor na vytvorenie ohybu.

Hlavný Istič

Hlavný istič nie je bežnou súčasťou dodávky elektromerového rozvádzača a musí sa dokúpiť samostatne podľa hodnôt schválených distribučnou spoločnosťou elektriny. Pre domy či malé objekty bez vykurovania elektrinou sa používa najčastejšie trojfázový 25 A istič s charakteristikou B. Ak má dom väčší odber, môže byť istič väčší.

Umiestnenie Elektromerového Rozvádzača

Správne umiestnenie elektrického rozvádzača je dôležité z hľadiska bezpečnosti, prístupnosti a funkčnosti. Elektromerový rozvádzač, spolu s prípojkovou skrinkou, je súčasťou elektrickej prípojky. Musí byť umiestnený na hranici pozemku, na verejne prístupnom mieste. Jeho umiestnenie odsúhlasuje distribučná spoločnosť tým, že vám schváli projekt.

Montáž, Zapojenie a Bezpečnosť Elektromerových Rozvádzačov

Montáž a zapojenie elektrického rozvádzača by mal vždy vykonávať výhradne odborník - elektrikár s platným osvedčením. Legislatíva to vyžaduje a samotné zapojenie so sebou prináša množstvo úskalí, ktoré môžu prekvapiť aj skúseného majstra. Pri zapojení je mimoriadne dôležité označiť každý jeden drôt a prístroje zapájať výhradne podľa navrhnutej schémy.

Certifikácia a Dokumentácia

Pri nákupe elektrického rozvádzača, najmä elektromerového, je nevyhnutné presvedčiť sa, že k nemu máte priložené všetky potrebné dokumenty:

• Vyhlásenie o zhode zariadenia s výrobným číslom: Potvrdzuje, že výrobok spĺňa príslušné technické normy a predpisy.
• Potvrdenie o kusovej skúške / Protokol o kusových skúškach: Dokumentuje, že každý kus rozvádzača prešiel špecifickými testami.
• Typový (výrobný) štítok: Obsahuje základné technické údaje o produkte.
• Dokumentácia s pokynmi na inštaláciu, prevádzku a údržbu: Poskytuje dôležité informácie pre správne a bezpečné používanie zariadenia.

Ak niektorý z týchto dokumentov chýba, elektroinštalácia nemusí vyhovieť prvej odbornej prehliadke a odbornej skúške (revízii), čo môže mať vážne dôsledky.

Zákaz Neoprávnených Zásahov

Elektromer a hlavný istič je plombovaný. Za akékoľvek zásahy do plombovanej časti vám hrozia sankcie od distribútora elektriny. Nikdy do elektromera a hlavného ističa nezasahujte sami. Rozvádzač ako celok musí vyrobiť firma, ktorá má na túto činnosť oprávnenie od inšpekcie práce. Prístroje v rozvádzači musia byť prehľadne a prístupne usporiadané a označené trvanlivo a v súlade so schémami zapojenia. Schémy musia byť dodané spolu s rozvádzačom, aby sa v budúcnosti predišlo komplikáciám pri identifikácii obvodov a prístrojov.

Stavebné Rozvádzače: Dočasné Riešenie pre Stavby

Špeciálnu kategóriu tvoria stavebné rozvádzače, ktoré sú neoddeliteľnou súčasťou každej stavby. Pri novostavbe ich budete potrebovať ešte pred elektromerovým rozvádzačom, pretože zabezpečujú napájanie pre elektrické zariadenia používané počas stavebných prác. Elektrický rozvádzač na stavbu by mal okrem ističov obsahovať aj prúdový chránič a jasne viditeľný hlavný vypínač pre núdzové odpojenie. Samozrejmosťou je vyššia trieda krytia, minimálne IP44, ktorá zabezpečí odolnosť na nechránenej stavbe. Na staveniskové rozvádzače sú kladené zvýšené požiadavky, venuje sa im osobitná STN.
