Plastové potrubia pre vykurovanie: Komplexný sprievodca

Pri rekonštrukcii alebo stavbe rodinného domu je výber vhodného materiálu pre rozvody kúrenia kľúčový. Ide o investíciu, ktorú na prvý pohľad nevidno, ak však nechcete zakrátko po nasťahovaní do nového či vynoveného domu búrať kúpeľňu alebo rozvody kúrenia, je nevyhnutné zvážiť výber vhodného materiálu potrubia. Bývanie a s ním spojená voľba vykurovania a jeho komponentov je rozhodnutím ovplyvňujúcim kvalitu a komfort obydlia. V ponuke sa nachádzajú rôzne druhy potrubia, rôznych druhov materiálov a pre rôzne druhy použitia.

Plastohliníkové potrubia (PEX-AL-PEX)

Najbežnejšie potrubie na rozvody kúrenia a vody je plastohliníkové potrubie, niekedy označované aj ako PEX-AL-PEX o priemere 16 mm. Plastohliníkové potrubia, známe aj ako PEX-AL-PEX, predstavujú moderné a efektívne riešenie pre rozvody teplej a studenej vody, ústredného kúrenia a podlahového kúrenia. Plastohliníkové potrubie sa teší čoraz väčšej obľube a v súčasnosti patrí medzi najpoužívanejšie potrubie na vodu a kúrenie.

Vlastnosti a výhody PEX-AL-PEX rúr

Nie je sa čomu čudovať, že plastohliníkové potrubia sú tak populárne. Medzi hlavné výhody plastohliníkovej rúry je predovšetkým rýchla a pomerne jednoduchá montáž. Plastohliník sa ľahko ohýba aj bez ohýbačky, čím šetríte čas pri inštalácii. Potrubie sa dobre tvaruje a drží si tvar, čo bolo pozitívne hodnotené pri montáži.

• Päťvrstvová konštrukcia: PEX-AL-PEX rúry sú päťvrstvové rúry, ktoré kombinujú výhody plastových a kovových materiálov. Skladajú sa z vnútornej a vonkajšej vrstvy sieťovaného polyetylénu (PEX) a strednej vrstvy hliníka, ktoré sú spojené lepidlom. Tento materiál zabezpečuje minimálnu rozťažnosť rúrky a vyššiu odolnosť pri vyššom tlakovom zaťažení a vyšších teplotách.
• Odolnosť a teplotná stabilita: Rúry sú odolné voči vysokému tlaku (max. 10 bar) a teplotám vody (max. 95°C). Niektoré kvalitné rúry sú vhodné na dlhodobú prevádzku pri teplote 95 °C a krátkodobo dokážu odolať teplote až 110 °C. Plastohliníkové potrubie je možné na zimu vypustiť.
• Menšia tepelná rozťažnosť: Plastohliníkové potrubia majú tenšiu stenu a menšiu tepelnú rozťažnosť, čo je dôležité najmä pri dlhších trasách teplej vody.
• Nízka hmotnosť a jednoduchá manipulácia: Nižšia objemová hmotnosť uľahčuje manipuláciu a inštaláciu. Potrubie je tvrdšie, takže si dobre drží tvar, čo je výhodné pri montáži pod radiátory.
• Odolnosť voči korózii: Potrubia nepodliehajú korózii, čo zabezpečuje dlhú životnosť a spoľahlivosť systému.
• Hygienická nezávadnosť: Ich nižšia objemová hmotnosť, hygienická nezávadnosť, ale aj fakt, že počas svojej životnosti nepodliehajú korózii, z nich pri výbere typu potrubia robí voľbu číslo jeden.

Kyslíková bariéra v PEX-AL-PEX potrubí

Potrubie obsahuje vnútornú kyslíkovú bariéru o hrúbke 0,2 mm, ktorá zabraňuje prenikaniu kyslíka do kúrenia, ktorý neskôr môže spôsobiť korodovanie materiálu v kúrení. Stredná hliníková vrstva zabezpečuje 100%-tnú kyslíkovú bariéru, čím chráni ostatné prvky vykurovacej sústavy pred koróziou. Vnútorná vrstva zo sieťovaného polyetylénu, ktorá prichádza do styku s prepravovaným médiom, ako aj s tesniacim krúžkom lisovacej tvarovky, je dôležitá na dosiahnutie 100-percentnej tesnosti spoja.

Inštalácia PEX-AL-PEX rúr

Plastohliníkové rúry je možné používať na všetky druhy montáže, či už pre radiátorové kúrenie, podlahové vykurovanie, alebo rozvody vody.

Podlahové kúrenie

Princípom podlahového vykurovania je prúdenie teplonosnej látky v rúrkach, pomocou ktorých sála teplo do interiéru. Pri inštalácii podlahového vykurovania je dôležité správne umiestnenie rúrok v systémových doskách alebo polystyréne, ktorý izoluje podlahu a odráža teplo smerom nahor. Rúry na podlahové kúrenie sa vkladajú do systémových dosiek alebo polystyrénu, ktorý plní funkciu izolácie podlahy a odráža teplo smerom nahor. Potrubie sa vkladá v určitých vzdialenostiach, najčastejšie v rastri 30 cm od seba, ale aj 15 cm, alebo 10 cm v kúpeľniach alebo okolo veľkých okien pre hustejšie rozloženie.

Potrubie je možné podkladať aj fixačnou lištou alebo na karirohožou. Niektorí inštalatéri namiesto systémových dosiek kotvia potrubie do parofólie pomocou plastových kotiev, čo môže byť výrazne lacnejšie riešenie.

Mokrý a suchý systém

Pri mokrom systéme, ktorý tvorí poter, vykurovacia a izolačná vrstva, si môžete vybrať medzi vysokým a nízkym profilom podlahového polystyrénu. V suchých systémoch sa namiesto betónovej zálievky na plochu umiestnia dosky spojené lepidlom a skrutkami.

Spájanie potrubí a ohýbanie

Potrubie je možné spájať mosadznými skrutkovanými alebo lisovacími spojkami. Pri odrezaní potrubia je odporúčané použiť kalibrátor alebo špeciálne nožnice a následne obrúsiť hrany. Pri montáži podlahového kúrenia je dôležité nechať dostatočné miesto na otočku potrubia späť, minimálne 50 cm priestoru, aby bolo možné potrubie správne ohnúť.

Potrubie PEX-AL-PEX môžete ohnúť a drží si tvar. Hoci sa flexibilita môže líšiť, všetky typy PE-X sa dajú ohýbať na 5” polomeru rúrky a neodporúča sa ohýbať ich viac ako 6-krát ich vonkajší priemer. Pri oprave tečúceho spoja v stene, kde trubka trčí 12 cm na výšku a 4 cm do hĺbky, je možné ju ohnúť približne o 10 až 15 cm, aby sa koleno vymenilo bez rozbíjania celej steny.

Pre prepojenie medzi medenou trubkou a Alplast potrubím existujú samozrejme vhodné spojky. Prepojenie Alpex potrubia k nerezu je možné pomocou špeciálnych zverných šróbení a prispôsobení.

Porovnanie sieťovaných polyetylénových (PE-X) rúrok

V dnešnej dobe existuje veľa mylných predstáv v rozdieloch a kvalite PEX rúrok. Takmer väčšina výrobcov sa pokúša presvedčiť zákazníka, že ich typ rúrok je najlepší. Aké sú fakty?

Polyetylén sieťovaný - PE-X

Sieťovaný PE (PE-X) sa vo väčšine prípadov pripravuje z HDPE. V PE-X sú jednotlivé reťazce PE pospájané do polymérnej siete vhodnými sieťovacími systémami, čím sa mení pôvodný termoplastický PE na elastomér. Požadovaný stupeň zosietenia je medzi 65 - 89 % (podľa ASTM F 876-63). Sieťovaním sa zlepšia fyzikálno-mechanické vlastnosti pôvodného PE. PE-X si zachováva mechanickú pevnosť až po teploty 120 - 150 °C, pričom tendencia k toku pod napätím je redukovaná. PE-X taktiež lepšie odoláva organickým rozpúšťadlám. Makromolekuly PE možno priestorovo zosieťovať, čím sa zlepšuje tepelná odolnosť materiálu. Okrem toho sa zvýši aj húževnatosť a pevnosť v ťahu.

Aplikácie vykurovacích rúrok z PE-X

PE-X sa využíva hlavne na produkciu potrubia pre rôzne účely, prevažne však pre konštrukciu rozvodov studenej alebo teplej vody. Typické je tiež použitie pre podlahové kúrenie obytných miestností. V súčasnosti začínajú potrubia z PE-X konkurovať PVC a dokonca aj medeným rozvodom vody. Náklady na konštrukciu rozvodov sú prinajmenšom o 20% nižšie v porovnaní s pôvodne používanými materiálmi (PVC), montáž je jednoduchšia. Očakávaná životnosť potrubí PE-X v týchto aplikáciách sa odhaduje na 50 - 200 rokov. PE-X potrubia sa taktiež s úspechom používajú pri rozvodoch kvapalín a kalov v oblasti ropného priemyslu, hlavne pri ťažbe ropy z morského dna, kde je PE-X výhodný vzhľadom na svoju bezkonkurenčnú odolnosť voči morskej vode a odolnosť voči oderu.

Spôsob výroby PE-X rúrok pre podlahové kúrenie

• PE-Xa: Procesom peroxidácie vodíka, tiež známym ako „Engelova metóda“, vzniká trojrozmerná sieť. Jedná sa o dvojstupňový proces vytvárania priečnych väzieb (zosieťovania) medzi atómami uhlíka za horúca. Zosieťovaním sa vylepší najmä teplotná a tlaková odolnosť, ako aj rázová húževnatosť pri nízkych teplotách (-50 °C).
• PE-Xb: Proces výroby silánom sa často referuje ako „ošetrovanie vlhkosťou“, nakoľko táto metóda výtvárania priečnych väzieb pozostáva z namočenia rúrky do vody po lisovaní.
• PE-Xc: Proces žiarením je vytvorený v dvoch etapách použitím gama alebo beta energie. Po vlisovaní HDPE do rúrky je priečna väzba dosiahnutá vystavovaním rúrky elektromagnetickému žiareniu alebo vysoko-energickým elektrónom.

Porovnanie vlastností PE-X rúrok

Aj keď je PE-Xa mierne viac ohybný, neexistujú žiadne odporúčania od výrobcov na ohýbanie PE-X rúrok viac ako 6-krát ich vonkajšieho priemeru. Z hľadiska ceny sa javí najvhodnejšie PE-Xb rúrka, naopak z hľadiska kvality a tvarovej stálosti je najvhodnejšie PE-Xa. Všetky typy rúrok PE-X musia mať certifikát od výrobcu.

Tvarová stálosť a pevnosť plastových potrubí

Z hľadiska napäťových vlastností a tvarovej stálosti v čase je rúrka pre podlahové kúrenie z PE-Xa najlepšia, nakoľko nedochádza k nežiadúcemu lomu a aj po dobe 100 tisíc hodín od zaťaženia cca 5 Mpa si rúrka zachováva odolnosť voči stratám pevnosti v ťahu a/alebo tlaku. Pri materiáli rúrok z PVC-C sa nežiadúci lom nevyskytuje, avšak jeho tvarová stálosť v čase je nízka a teda rýchlo stráca svoju pevnosť. PB rúrky strácajú svoju pevnosť v ťahu približne po 900 hodinách po zaťažení 6,5 Mpa. Nežiadúca náhla strata pevnosti sa vyskytuje aj pri zaťažovaní rúrok z PP-R, kde pri počiatočnom zaťažení pod 5 MPa po približne 10 tis. hodinách nastáva nežiadúci lom a teda strata tvarovej stálosti rúrky.

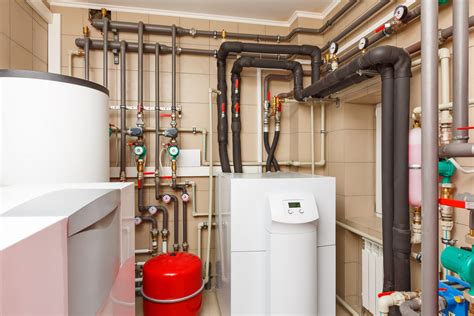

Ďalšie typy potrubí pre vykurovanie

Okrem PEX-AL-PEX a PE-X potrubí existujú aj iné materiály, ktoré sa používajú v systémoch vykurovania.

Potrubie z polybutylénu (PB)

Potrubie z polybutylénu PN3, 70°C je ďalšou možnosťou pre podlahové vykurovanie. Kyslíkovú bariéru pri polybutylénovom potrubí tvorí špeciálna EVOH bariéra.

Plastové potrubie PPR (Polypropylén)

Plastové potrubie PPR ako nový typ materiálu na vodné potrubia má jedinečné výhody v oblasti sanitácie a netoxicity. Jeho materiál pozostáva výlučne z uhlíkových a vodíkových prvkov. Má nízku hmotnosť (hustota 0,89-0,91g/cm3), odolnosť voči tlaku a korózii. Vnútorná stena potrubia je hladká a odpor je malý. Dá sa použiť ako potrubie na studenú vodu aj ako potrubie na teplú vodu. Rozhranie potrubia PPR využíva technológiu horúcej taveniny, čo zabezpečuje dobrú integritu spoja. Nie je problém inštalovať a tlakovo otestovať kvalifikované plastové potrubie PPR na 25-35 rokov. Potrubia z polypropylénu však majú nižšiu tepelnú vodivosť. Nevýhodou je, že na vnútornej stene sa ľahko dlhodobo hromadí špina a mach, čo môže viesť k sekundárnemu znečisteniu vody. Potrebné sú aj špeciálne spojovacie nástroje a spojovaciu plochu je potrebné zahriať.

Systém Hepworth

Systém Hepworth je jednoduchý systém na realizáciu ústredného kúrenia, podlahového kúrenia s polystyrénom alebo rozvodu pitnej vody v domácnosti. Inštalačný systém je rozoberateľný, takže pri omyle ho môžete znova rozobrať a znova poskladať koľko len chcete. Montáž je realizovaná iba zastrčením potrubia do spojky. Spojka obsahuje malé zúbky, ktoré nedovolia potrubiu vrátiť sa späť a gumené tesnenie, ktoré udrží tlak vody až do 50 bar.

Medené a oceľové rúry

Potrubie pre vodu, ústredné či teplovodné podlahové kúrenie sa v rodinných domoch väčšinou montuje v kombinácii kovových a plastových materiálov. Medené trubky na kúrenie patria medzi najspoľahlivejšie materiály vôbec. Sú mimoriadne pevné, odolné voči vysokým teplotám a v porovnaní s inými typmi potrubí pôsobia takmer nezničiteľne, čo z nich robí ideálnu voľbu pre kotly na tuhé palivo aj iné náročné vykurovacie systémy. Oceľové rúry na kúrenie sa v minulosti používali najmä v starších domoch. Ich najväčšou výhodou je mimoriadna odolnosť voči mechanickému poškodeniu, vysokým teplotám aj tlakovým výkyvom. Oceľ má však aj svoju slabinu - koróziu.

Vodné potrubie z nehrdzavejúcej ocele

Vodná fajka z nehrdzavejúcej ocele je bezpečný a netoxický materiál. Vnútorná stena potrubia je hladká a po dlhodobom používaní sa neodlupuje, čo zabraňuje kontaminácii baktériami a sekundárnemu znečisteniu vody. Vyznačuje sa vysokou pevnosťou (3-krát medené potrubie, 8-10-krát plastové potrubie), nízkou tepelnou vodivosťou (25-krát medené potrubie) a odolnosťou proti korózii, čo predurčuje životnosť až 100 rokov. Je ľahký, zdravotne nezávadný, šetrný k životnému prostrediu, vodeodolný, odolný proti nárazu a vysokému tlaku. Nevýhodou sú vysoké výrobné náklady.

Komponenty vykurovacích systémov

Pre komplexné vykurovacie riešenia sú k dispozícii rôzne komponenty:

• Kotly a ohrievače: Kondenzačné kotly s prietokom a ohrevom TUV, nízko-teplotné kotly, elektrické kotly a konvektory rôznych značiek ako Protherm, Buderus, BOSCH, Junkers, Attack a iné. K dispozícii sú aj rôzne typy zásobníkov a bojlerov.
• Termostaty a regulácie: Pre efektívne riadenie teploty v miestnostiach sú k dispozícii izbové termostaty (manuálne, programovateľné, bezdrôtové, WiFi/Smart) a originálne regulácie ku kotlom. Pre vykurovanie schodiska alebo iných špecifických zón je vhodné použiť samostatný okruh s vlastným termostatom.
• Čerpadlá pre vykurovanie a vodu: Pre správnu funkciu vykurovacieho systému sú potrebné kvalitné obehové čerpadlá a domáce vodárne.
• Spojky a fitingy: Pre spoľahlivé spojenie potrubí sú k dispozícii skrutkové spoje, mosadzné závitové fitingy, tlakové spojky na PE rúry, ako aj lisovacie a závitové fitingy. Používajú sa tiež mosadzné rozdeľovače pre podlahové kúrenie a radiátory, ako aj nerezové rozdeľovače.
• Podlahové vykurovanie: Špecializované polystyrénové dosky a elektrické podlahové kúrenie sú tiež súčasťou ponuky pre komfortné vykurovanie.
• Izolácie na potrubia: Pre zníženie tepelných strát a zvýšenie efektivity sú dostupné izolácie na potrubia.
• Radiátory: Malé radiátory s termostatickými ventilmi alebo elektrické radiátory sú tiež súčasťou vykurovacích systémov. Kúpeľňové rebríky si vyžadujú pridanie jednej vetvy rozdeľovača na každý rebrík.

Odborné poradenstvo a inštalácia

Na základe dlhoročných skúseností je dôležité hľadať komplexné riešenie dodávky aj montáže podlahového kúrenia. Nechajte si poradiť od tímu skúsených profesionálov špecializujúcich sa na vykurovaciu techniku a neustále sledujúceho aktuálne trendy v tejto oblasti. Cieľom je poskytnúť zákazníkom dostatočné množstvo informácií a alternatív pre správny výber jednotlivých komponentov a dopriať im tak možnosť, aby mali svoju nehnuteľnosť vždy v požadovanom teple. Vaša spokojnosť je prvoradým cieľom, preto neváhajte a poraďte sa pri výbere najvhodnejšieho riešenia pre váš byt či dom.
