Sendvičové panely sú jedným z najpopulárnejších materiálov v modernej výstavbe. Sú ľahké, ľahko sa inštalujú a majú vynikajúce tepelnoizolačné vlastnosti. Zároveň majú široké uplatnenie - od skladov až po obytné budovy. Vďaka svojej energetickej účinnosti, akustickej izolácii, rýchlosti konštrukcie, trvanlivosti a estetike predstavujú efektívny spôsob, ako vytvoriť odolné, energeticky efektívne a estetické budovy.
Sendvičové panely sú stavebné prvky pozostávajúce z dvoch vrstiev plášťa - najčastejšie oceľového plechu a izolačného jadra. Jadro môže byť vyrobené z polystyrénu, minerálnej vlny alebo polyuretánu (PIR). Každý z týchto materiálov má trochu iné parametre tepelnej izolácie, akustiky a požiarnej odolnosti. Univerzálnosť sendvičových panelov z nich robí dokonalú voľbu pre veľké priemyselné objekty aj menšie súkromné projekty.
Príprava pred montážou: Kľúč k stabilnej konštrukcii
Prvým krokom v procese inštalácie je správna príprava konštrukcie, na ktorú budú panely inštalované. Konštrukcia musí byť stabilná, suchá a bez nečistôt. Nosná konštrukcia môže byť oceľová, drevená alebo betónová so zvláštnou úpravou. V prípade oceľových alebo betónových konštrukcií je dôležité dôkladne skontrolovať zvislú a vodorovnú rovinu. Nedostatočná príprava konštrukcie môže viesť k problémom. Pred začatím montáže panelov skontrolujte, či je konštrukcia, na ktorú budú montované sendvičové panely, rovná. Aj neveľké odchýlky môžu spôsobiť netesnosti na miestach spojov panelov, a môže vzniknúť tzv. „efekt vlny“ (panely nie sú v jednej rovine).
Skladovanie a manipulácia s panelmi
Inštalácia sendvičových panelov je proces pozostávajúci z niekoľkých krokov. Panely dodané na stavbu musia byť riadne skladované a prepravované. Dosky skladujeme na pevnom mierne naklonenom podklade chránené proti slnečnému žiareniu, dažďu a prachu. Montáž sendvičových panelov sa začína ich vyložením a ich prenesením na miesto montáže. Panely sa môžu vyložiť ručne alebo vysokozdvižným vozíkom. Tieto balíky sa musia vykladať s použitím prepravných pásov a traverzy. Odporúčané rozpätie pásov pre balíky od 6 m do 12 m je 2 - 4 m. Pri vykladaní panelov je potrebné zabrániť bodovému podopretiu panelov. Existuje riziko poškodenia obkladu najnižšie položeného panela. Poškodenie panelov počas prepravy je častým problémom, preto je nevyhnutná opatrnosť.
Kingspan Tek SIPs Demonstration
Potrebné nástroje a príprava panelov na montáž
Pripravte si všetky potrebné nástroje a materiály, ako sú skrutky, tesniace pásky, uholníky, meter, vŕtačka, skrutkovač a rezačka na panely. Uistite sa, že máte všetko potrebné pred začatím práce. Zo všetkých panelov odstránime ochrannú fóliu. Odporúčame, aby ste fóliu odstránili priamo pred prepravou panela na miesto upevnenia. Neodporúčame, aby ste fóliu odstraňovali až po namontovaní panela. Sendvičové panely odporúčame rezať chvostovou pílou alebo okružnou pílou, určenou na rezanie ocele. Nesmie sa používať náradie, ktoré na mieste rezu vytvára vysokú teplotu, napr. uhlová brúska. Dbajte na to, aby boli rezy rovné a presné.
Zásady montáže a kotvenia sendvičových panelov k oceľovým konštrukciám
Montáž sendvičových panelov by sa mala vykonávať podľa projektu, tzv. kladačského plánu sendvičových panelov. Mali by ste si pozorne prečítať technickú dokumentáciu a pokyny výrobcu. Prvý sendvičový panel je rozhodujúci pre celú konštrukciu. Montáž panelov začíname umiestnením prvého panelu a správnym nastavením uhlu, ktorý je kľúčový pre umiestnenie ďalších kusov. Panely sú spájané v zámkoch v zmysle pokynov od výrobcu. Nasledujúce panely sú spojené pomocou zámkov, ktoré zaisťujú tesnosť a stabilitu. Je dôležité, aby boli panely správne stlačené.
Tesnenie a kotvenie
Pred upevnením panela najprv nalepte utesňujúce pásky PES. Upevňujú sa ku konštrukcii na miestach, na ktorých sa bude konštrukcia dotýkať vnútorného obkladu sendvičového panela. Použitie tesniacej pásky je dôležité na zabezpečenie tesnosti a dobrej izolácie, tiež tým zamedzíme nepríjemným zvukom pri rozťažnosti materiálov. Tesniacu pásku inštalujeme na všetky styčné plochy. Mnohí výrobcovia odporúčajú na spoje panelov nalepiť tesniace pásky. Nesprávne tesnenie môže viesť k tepelným mostom.

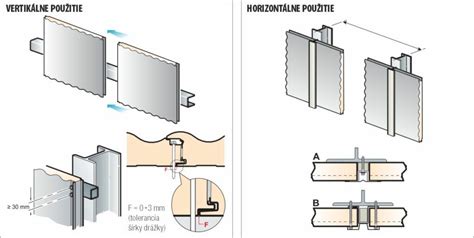

Prvý panel montujeme skrutkami prechádzajúcimi cez celú hrúbku panela, až do konštrukcie. Počet a umiestnenie spojov by mal preveriť stavbyvedúci. Montáž strešných panelov môže byť realizovaná dvoma spôsobmi: prostredníctvom samovrtnej skrutky bez kaloty a s kalotou. Nami preferovaná montáž je prostredníctvom kalot. Miesta, v ktorých sa panely navzájom spájajú bez zámkov (napr. na mieste kontaktu so stĺpom pri vertikálnom kladení s ďalším panelom, na mieste kontaktu stenového panelu so strešným), škáru dodatočne utesnite.
Špecifiká montáže stenových a strešných panelov
Montáž stenových sendvičových panelov

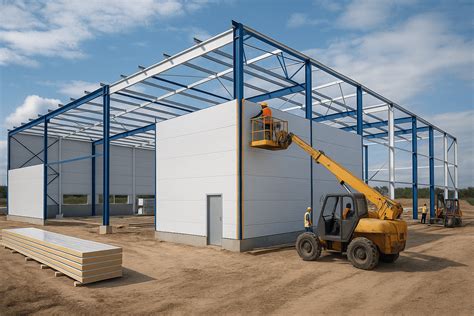

Montáž stenových sendvičových panelov je možné realizovať vertikálne, ale aj horizontálne. Začnite inštaláciou prvého panelu na spodnej časti steny alebo na jej okraji. Uistite sa, že panel je správne zarovnaný a pevne pripevnený pomocou skrutiek a uholníkov. Pokračujte inštaláciou ďalších panelov, pričom dbajte na to, aby boli panely pevne spojené a tesnené. Pri horizontálnej montáži, v miestach, kde sa panely stretávajú bez príslušných zámkov, sa vynechá medzera min. 2 cm. Do tejto medzery sa po ukončení montáže aplikuje nízko rozťažná montážna pena, aby tepelná izolácia nebola prerušená a nevznikali tepelné mosty. Miesta, kde sme aplikovali montážnu penu, sa následne prekryjú klampiarskymi prvkami. Počas spájania sendvičových panelov v zvislom smere je potrebné pamätať na dilatáciu širokú minimálne 20 mm, ktorú je potrebné vyplniť.
Montáž strešných sendvičových panelov
Strešné panely sa vyrábajú v šírke 1 m a maximálnej dĺžke 13,5 m. Minimálny odporúčaný sklon strechy pri použití jedného panelu (v smere spádu) sú 4ᵒ. Montáž strešných sendvičových panelov začína od okraja strechy. Prvý panel umiestnime na svoje miesto s tzv. otvorenou vlnkou smerom k štítovej strane objektu. Panely je dôležité montovať v rovine. Založenie prvých panelov určí smer a sklon, akým sa bude strecha realizovať. Pozdĺžne napojenie panelov musí byť vždy na podpore o šírke aspoň 100 mm, keď koniec spodného panelu je v osi podpory a horný poddlabaný panel sa k nemu pripojí. Horný panel musí byť poddlabaný až do veľkosti presahu. V prípade strešných panelov sú to tiež svetlíky.

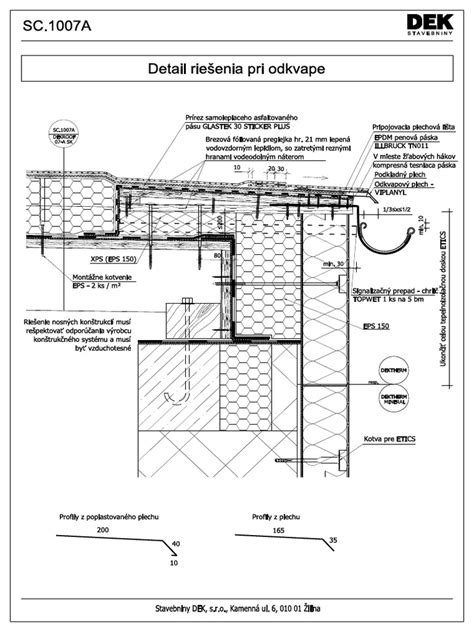

Je dôležité myslieť na to, že je potrebné osadiť strešné panely s presahom v mieste, kde chceme namontovať odkvapový a zvodový systém. Podľa odkvapového a zvodového systému sa určí aj dĺžka presahu. Zvyčajne postačuje presah 20 cm. Montážnici musia vykonávať montáž strešných panelov so špeciálnou obuvou s mäkkou podrážkou, aby nepoškodili vrchnú vrstvu sendvičového panelu. Montáž strešných sendvičových panelov sa ukončí osadením špeciálnych klampiarskych prvkov. Na kotvenie klampiarskych prvkov sa používajú najčastejšie samorezné skrutky s gumovou podložkou alebo trhacie nity z nerezového materiálu. Po dokončení montáže skontrolujte, či sú všetky panely pevne pripevnené a správne tesnené. Poslednou fázou je montáž krycích doplnkov, ktoré zakrývajú spoje, rohy, lemovanie, hrebene, sokle ap.
Dôležité upozornenia a podpora
Pri montáži sendvičových panelov je potrebné dodržať všetky BOZP normy a dbať na bezpečnosť pracovníkov. Montáž sendvičových panelov môže byť jednoduchá a efektívna, ak dodržíte tieto základné kroky a tipy. Našim zákazníkom pri dodaní panelov posielame aj montážny návod, podľa ktorého sa zákazník orientuje. Pri nedodržaní dodaného montážneho návodu nevzniká nárok na reklamáciu sendvičových panelov.
Ak si niečím nie ste pri montáži istí, môžete využiť naše odborné poradenstvo. Ak máte záujem o nákup sendvičových panelov, neváhajte nás kontaktovať. Poskytneme Vám odborné poradenstvo a vystavíme nezáväznú cenovú ponuku. V prípade, ak si na montáž sendvičových panelov netrúfate, ponúkame Vám naše služby vo forme odbornej montáže panelov, ktoré ste si u nás objednali. Inštalácia sendvičových panelov je efektívny spôsob, ako vytvoriť odolné, energeticky efektívne a estetické budovy. Tento proces si však vyžaduje presnosť a plánovanie. Pri správnej príprave a dodržiavaní pokynov výrobcu môže prebiehať hladko a efektívne.
