Komplexný sprievodca perforovanými obkladovými plechmi pre architektúru a stavebníctvo

Dierovaný plech, najmä hliníkový, je všestranný materiál, ktorý je široko používaný v rôznych priemyselných odvetviach vďaka svojmu jedinečnému vzoru perforácie a vlastnostiam. Veľkosť, tvar a rozstup perforácií je možné prispôsobiť, čo umožňuje výrobu perforovaných hliníkových panelov vhodných na rôzne použitia. Dierovaný hliníkový plech je len jedným z mnohých materiálov, z ktorých sa vyrábajú perforované plechy. GI perforovaný plech je plech vyrobený z pozinkovaných oceľových zvitkov, plechov a pásov s perforovaným povrchom. Unikátny dizajn dierovaného plechu má viacero funkcií, ako je priepustnosť vzduchu, priepustnosť svetla, zvuková izolácia a dekorácia. Perforované plechy AVG METAL sa stali dôležitým prvkom súčasnej architektúry. Spájajú funkčnosť, dizajn a technologickú presnosť.

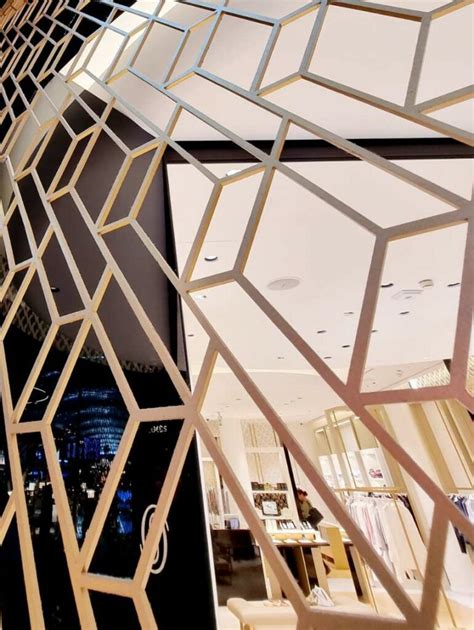

Všestranné použitie perforovaných plechov

V architektúre perforované plechy plnia dôležité vizuálne aj funkčné úlohy. Na fasáde slúžia ako dizajnový obklad, tieniaci prvok, ochrana pred prehrievaním či ako dekoratívny akcent.

• Fasádny obklad: Perforované hliníkové panely je možné použiť na vytvorenie dekoratívnych aj funkčných fasád budov.
• Akustické panely: Perforované hliníkové plechy sa používajú na výrobu akustických panelov, ktoré pohlcujú zvuk a tlmia zvuk.
• Bezpečnostné aplikácie: Perforovaný hliníkový plech sa používa v bezpečnostných aplikáciách, ako sú okenné a dverové siete, bezpečnostné stráže a zábrany.
• Značenie a reklamné tabule: Na výrobu značiek, zobrazovacích tabúľ a billboardov sa používajú dierované hliníkové plechy.
• Ventilácia a HVAC systémy: Pre ventilačné potrubie sa používajú perforované hliníkové panely, difúzory a panely na rozvod vzduchu v systémoch HVAC.
• Dekoratívne osvetlenie: Dierované hliníkové plechy sa používajú na vytváranie dekoratívnych svietidiel, tienidiel a difúzorov.
• Obchodné priestory: V obchodných priestoroch môžu byť perforované hliníkové panely použité na regály, výstavné regály a skladové zariadenia.

Nákupný sprievodca perforovaného plechu pre architektov a staviteľov

Pre architektov a staviteľov tento nákupný sprievodca jasne definuje, čo je potrebné špecifikovať pred objednaním perforovaných plechov.

1. Definícia zámeru projektu a podmienok expozície

Pred špecifikovaním akéhokoľvek materiálu skúsení architekti a stavitelia vždy zosúladia zámer projektu so skutočnými potrebami výkonu. V praxi mnoho prekročení nákladov a prerobení pochádza z preskočenia tohto kroku a výberu panelov pred definovaním toho, ako musia fungovať na mieste. Keď tímy hodnotia perforovaný hliníkový plech pre architektonické použitie, zvyčajne začínajú objasnením typu aplikácie, funkčných priorít a podmienok expozície. Prvé rozhodnutie určuje smer celej špecifikácie.

Vonkajšie fasády vyžadujú štrukturálnu stabilitu a odolnosť voči poveternostným vplyvom, zatiaľ čo vnútorné panely sa viac zameriavajú na vizuálny rytmus a integráciu s osvetlením alebo HVAC. Architekti zvyčajne definujú zámer počas návrhu koncepcie, zatiaľ čo fasádni konzultanti prekladajú tento zámer do hrúbky, spôsobov upevnenia a tolerancií. Keď je typ aplikácie jasný, priority výkonu rýchlo zúžia možnosti. Dizajnéri, ktorí sa zameriavajú na silný vizuálny vplyv, sa zvyčajne zameriavajú na hustotu vzoru, zarovnanie a konzistenciu povrchovej úpravy. Expozícia životného prostredia určuje, či dizajn funguje desaťročia alebo zlyhá skôr. Pobrežné projekty vyžadujú vyššiu odolnosť proti korózii a kontrolované povrchové úpravy, zatiaľ čo mestské interiéry vyžadujú najmä stabilnú rovinnosť a farebnú konzistenciu.

2. Materiálové špecifikácie

Materiálové špecifikácie určujú, či sprievodca nákupom perforovaného plechu prináša skutočnú hodnotu alebo zostáva teoretický. Architekti a stavitelia hodnotia triedu zliatiny, toleranciu hrúbky a geometriu perforácie spoločne, pretože tieto faktory priamo ovplyvňujú konštrukčné vlastnosti, rovinnosť fasády, odolnosť proti vetru a dlhodobú vizuálnu konzistenciu.

Voľba zliatiny a materiálu

Voľba hliníkovej zliatiny definuje nosnosť, odolnosť proti korózii a výrobné limity. V architektonických perforovaných paneloch dominujú komerčným projektom zliatiny hliníka 3003, 5052 a 6061. Napríklad 3003-H14 funguje dobre pre interiérové dekoratívne zásteny, pretože sa ľahko ohýba, ale podporuje obmedzené rozpätia pod 600 mm. Naopak, 5052-H32 zvyšuje pevnosť v ťahu na približne 228 MPa, vďaka čomu je vhodný pre fasádne obklady a systémy slnečnej clony vystavené tlaku vetra. Stavitelia pracujúci na výškových obálkach často špecifikujú 6061-T6, ktorý podporuje väčšie panely pri zachovaní tuhosti hrán pri CNC perforácii.

Hlavným materiálom dierovaných pozinkovaných plechov sú žiarovo pozinkované oceľové plechy alebo galvanicky pozinkované oceľové plechy. Pozinkovaný oceľový plech je odolný voči korózii, ľahko sa strihá, ohýba, montuje zvarom atď. AVG METAL vyrába obklad z dierovaných plechov pre exteriér a interiér v rôznom materiálovom prevedení. Medzi najviac používané materiály z ktorých sa perforované fasády a obklady do interiérov vyrábajú patrí hliník. Hliník má vynikajúce vlastnosti ako napríklad tvárnosť, pevnosť, nízka hmotnosť a dlhá životnosť. Ďalšími materiálmi pre výrobu obkladov z dierovaných plechov môžu byť, napríklad oceľ, corten, aluzinc, titanzinok, nerez, meď alebo bronz. Plechy AVG METAL môžu byť z hliníka, ocele alebo nerezového materiálu, pričom každý variant má špecifické výhody podľa miery zaťaženia, požiadaviek na odolnosť či vzhľad.

Nižšie uvedená tabuľka porovnáva bežné hliníkové zliatiny používané pre perforované panely v architektúre:

Hrúbka materiálu

Výber hrúbky priamo riadi rovinnosť panelu a presnosť inštalácie. Väčšina architektonických projektov používa hliníkové perforované plechy s hrúbkou 1,6 mm, 2,0 mm alebo 3,0 mm, ale samotná hrúbka nezaručuje stabilitu. Napríklad 2,0 mm panel širší ako 1200 mm môže presahovať toleranciu rovinnosti ±2 mm na meter po perforácii, ak otvorená plocha presahuje 35 %. Architekti často podceňujú toto riziko deformácie v počiatočných fázach návrhu. AVG METAL vyrába obklady z dierovaných plechov s hrúbkou 0,60 mm, 0,80mm, 1,00mm, 1,20mm, 1,50mm, 2,00mm, 2,50mm, 3,00 mm alebo 4,00 mm.

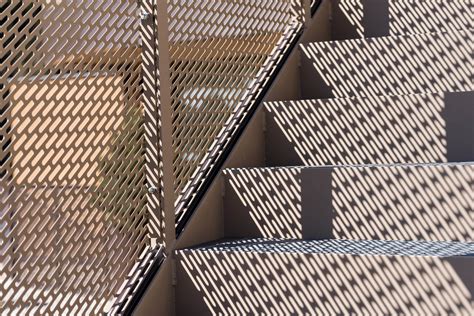

Pomer otvorenej plochy

Pomer otvorenej plochy riadi prúdenie vzduchu, akustické správanie a vizuálnu hustotu, čo z neho robí jednu z najviac prehliadaných špecifikácií. Typické použitie architektonických návrhov je 15 % - 40 % otvorenej plochy, v závislosti od funkcie. Napríklad 30 % otvorená plocha so 6 mm okrúhlymi otvormi vyvažuje vetranie a súkromie na parkovacích fasádach, zatiaľ čo 20 % otvorenej plochy zlepšuje tuhosť panelov pre stropné aplikácie. Vzor dier ovplyvňuje aj vnímanú plochosť; rozložené vzory rozdeľujú napätie rovnomernejšie ako rozloženie s rovnými líniami.

3. Rozhodnutia o dizajne a konečnej úprave

Rozhodnutia o dizajne a konečnej úprave priamo určujú, či sa perforované panely bez problémov integrujú do plášťa budovy alebo či sa zdajú byť vizuálne oddelené. Architekti a stavitelia musia spoločne vyhodnotiť geometriu perforácie, náterové systémy a kontrolu farieb, pretože tieto prvky interagujú pri skutočnom osvetlení, pozorovacej vzdialenosti a podmienkach inštalácie. Vizuálne silný dizajn môže zlyhať, ak sa povrchová úprava zhorší alebo sa farba na paneloch posunie, najmä na veľkých fasádach alebo priebežných stropných systémoch.

Typy perforácie a dizajn vzorov

Štandardné rozloženia perforácie - ako sú okrúhle alebo štvorcové otvory v rovných alebo striedavých radoch - znižujú náklady a skracujú dodaciu dobu, zvyčajne o 15-25 % v porovnaní s nástrojmi na mieru. Zjednodušujú tiež výmenu panelov pri postupnej výstavbe. Mnohé významné projekty však vyžadujú vlastnú perforáciu na kontrolu denného svetla, značky alebo rytmu fasády. Dobre navrhnutý vlastný vzor rozdeľuje napätie rovnomernejšie a zabraňuje slabým okrajovým zónam, najmä na paneloch širších ako 1 000 mm.

AVG METAL ponúka na požiadanie individuálne rozmery kovových panelov, kaziet alebo plechov pre perforované fasády a interiérové obklady. Individuálna perforácia AVG METAL pre fasádne a interiérové lamely, profily, panely, plechy ponúka výrobkom kreatívny dizajn. Obrazová perforácia AVG METAL ponúka vytvorenie originálnych obrazcov, fotografických snímkov, individuálnych motívov, ktoré môžu znázorňovať prírodu, umenie, ľudí, šport, zvieratá, prácu alebo takmer čokoľvek podľa vašej fantázie. AVG METAL ponúka individuálne 3D embosovanie fasádnych a interiérových obkladov, plechov, kaziet a panelov. Kovové stenové obklady môžu mať rôzne 3D dekoratívne vzory. Embosované materiály ponúkajú architektúre originálny dizajn. Perforovaná fasáda alebo interiérový obklad z dierovaných plechov ponúka inšpiratívny dizajn aj v priestorovom prevedení 3D.

Možnosti povrchových úprav

Povrchová úprava určuje trvanlivosť, zachovanie farby a cykly údržby. Práškové lakovanie je vhodné pre interiérové a polo-exteriérové použitie s hrúbkou filmu 60-80 μm a flexibilné zladenie farieb, ale po 5-7 rokoch pri silnom UV žiarení môže kriedovať. Eloxovanie zlepšuje odolnosť proti korózii a dodáva kovový vzhľad, no zároveň obmedzuje rozsah farieb a ľahko zobrazuje odtlačky prstov na verejných paneloch. Pre vonkajšie fasády PVDF povlak dominuje výškovým projektom, s preukázanou farebnou stálosťou presahujúcou 15-20 rokov v pobrežných oblastiach alebo regiónoch s vysokým UV žiarením. Konzistencia farieb sa stáva kritickou, keď perforované panely pokrývajú veľké plochy alebo sa vizuálne spájajú so skleneným, kamenným alebo pevným hliníkovým obkladom. Dokonca aj malé rozdiely ΔE sú viditeľné v nadmorských výškach dlhších ako 20 metrov.

AVG ARCHITECTURE COLOR & INDUSTRY ponúka farebné povrchové úpravy fasádnych a interiérových kaziet, panelov, lamelových obkladov, kovových plechov pre architektúru a priemysel. Široký výber farieb v rôznych farebných odtieňoch a štruktúrach povrchov umožňuje našim zákazníkom kreatívne plánovanie projektov. Oceľový perforovaný plech môže byť povrchovo upravený ochrannou vrstvou zinku, ktorá poskytuje materiálu dokonalú ochranu pred jeho poškodením. Hliníkový perforovaný plech môže mať naturálny povrch alebo môže mať povrch upravený chemickou anodickou oxidáciou (elox), prípadne farebným systémom powder coating alebo coil coating. Výrobky AVG METAL obklady, fasády, stropné podhľady z hliníkových kompozitných materiálov ACP (aluminium composite panel) môžu mať rôznu farebnú povrchovú úpravu vrátane špeciálnych efektov. V kombinácii s kvalitnou povrchovou úpravou (práškové lakovanie, eloxovanie - anodizovanie) odolávajú poveternostným vplyvom a vyžadujú minimálnu údržbu. Štandardné RAL farby aj prémiové architektonické odtiene s metalickým alebo prírodným efektom vám umožnia dosiahnuť estetický a originálny vzhľad každej fasády.

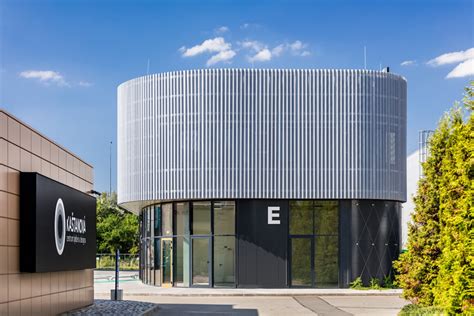

Hra so svetlom a podsvietením

Široká škála možností perforácie, od celkovej po voľne navrhnutú art perforáciu, poskytuje neobmedzené dizajnové možnosti. Ak máte obrázok, vzor alebo tvar, ktorý by ste chceli mať na fasáde, stačí poslať obrázok alebo nákres a výrobca môže poslať návrh, ako to bude vyzerať na perforovanej fasáde. Mnoho významných projektov vyžaduje vlastnú perforáciu na kontrolu denného svetla, značky alebo rytmu fasády. Skombinujte vzor so svetlom a vaša fasáda v noci ožije!

• Art perforácia: Vytváranie originálnych obrazcov, fotografických snímkov a individuálnych motívov.
• Symetrická perforácia: Jednoduché a pravidelné vzory, kde si stačí zvoliť veľkosť otvoru a stredy perforácie.
• Celoplošná perforácia: Perforácia z vlnitého plechu s vopred navrhnutými, nákladovo úspornými možnosťami (10 %, 15 % alebo 30 % perforácia). Pridaním svetla je možné vytvoriť „priehľadnú“ fasádu.

Moderné kovové systémy a perforované fasády AVG METAL umožňujú realizovať architektom, projektantom a zákazníkom ich kreatívne vízie a nadčasové riešenia. Kreatívna vízia architektúry z kovu prináša projektom jedinečnosť. Perforované fasády môžu byť navyše podsvietené modernými LED svetelnými systémami. Inovatívny systém podsvietenia Ruukki® Emotion je integrovaný do systému opláštenia. Osvetlenie je založené na vysoko kvalitnej LED technológii, ktorej spotreba predstavuje iba zlomok energie v porovnaní s tradičnými svetlami. Systém podsvietenia sa dodáva so zárukou životnosti na približne 50 000 hodín.

4. Presnosť výroby a logika inštalácie

Presnosť výroby a logika inštalácie určujú, či systém perforovaných panelov funguje tak, ako bol navrhnutý, alebo či predstavuje dlhodobé riziko údržby. V architektonických projektoch samotný výber materiálu nikdy nezaručí úspech; kompatibilita medzi výrobnými toleranciami, metódami upevnenia a okolitými systémami je rovnako dôležitá.

Tvarovanie a úprava hrán

Skladanie a úprava hrán priamo ovplyvňujú tuhosť panela, bezpečnosť a dlhodobú rovinnosť. Pre väčšinu fasádnych aplikácií špecifikujú výrobcovia minimálne polomery ohybu 1,5-2,0× hrúbka panelu, aby sa predišlo mikro-trhaniu pozdĺž línií perforácie. Panely tenšie ako 2,0 mm zvyčajne vyžadujú ohýbané okraje alebo vratné príruby 20-30 mm na kontrolu olejových kontajnerov na rozpätiach nad 900 mm. Keď architekti špecifikujú hliníkový perforovaný plech pre vonkajšie použitie, lemovanie hrán alebo uzavreté záhyby tiež znižujú vibrácie spôsobené vetrom a riziko ostrých hrán počas inštalácie.

Montážne stratégie a modulárne systémy

Montážna stratégia musí byť v súlade s hmotnosťou panelu, zaťažením vetrom a primárnou konštrukciou. Bežné systémy zahŕňajú hliníkové koľajnice, oceľové konzoly a kazetové rámy. Projekty, ktoré integrujú perforované panely so systémom hliníkových obkladových panelov, často štandardizujú upevňovacie body, aby sa znížili chyby na mieste a urýchlili inštaláciu o 20-30%. Modulárne panely dominujú veľkým projektom, pretože zlepšujú konzistenciu a znižujú neistotu na stránke. Moduly vyrobené vo výrobe kontrolujú plochosť vo vnútri ±1,0-1,5 mm na meter, zatiaľ čo rezanie na mieste často prekračuje tento rozsah kvôli limitom na vybavenie a manipuláciu. Modulárne systémy tiež skracujú inštalačné cykly: inštalatéri zvyčajne montujú 25-40 m² za deň, v porovnaní s menej ako 20 m² v prípade riešení vyrobených na mieste. Avšak, výroba na mieste stále vyhovuje nepravidelným geometriám alebo renovačným projektom s nepredvídateľnými rozmermi. Kľúčovým rozhodovacím faktorom je kontrola tolerancie, nie len náklady.

Perforovaný plech je osadený na podkonštrukciu vo vzdialenosti od muriva, čím vzniká vzduchová medzera. AVG METAL vyrába rôzne kovové profily L, U, Z, C, Ω, ktoré majú všestranné využitie. Panely Primo predstavujú prémiové fasádne produkty určené napr. pre hotely a kancelárie v mestskom prostredí. Panely sú na všetkých stranách zahnuté a sú k dispozícii tak so skrytým ako aj viditeľným upevnením. Primo panely sa vyznačujú vynikajúcou rovinnosťou povrchu a dostupnosťou vo veľkých formátoch. Fasádne kazety Liberta® sú vyrobené tak, aby poskytovali maximálnu pevnosť jednoliatych kovových kaziet so skrytým alebo viditeľným upevnením. Kazety sú dostupné v rôznom materiálovom prevedení, so širokým výberom farieb a povrchových úprav. Fasádne lamely Ruukki sú užšie profily ohnuté pozdĺž dvoch dlhých okrajov, rozdeľujúce povrch fasády v jednom smere. Ruukki design profily vytvárajú pravidelný, štruktúrovaný povrch fasády. Vďaka možnosti výberu profilu a materiálov je možné prispôsobiť štruktúru povrchu tak, aby fasáda spĺňala architektonické požiadavky konkrétneho projektu. Nízke trapézové profily ponúkajú mnoho možností návrhu pre fasády a vnútorné obloženie rôznych komerčných a priemyselných budov. Pri veľkých projektoch, kde nie je možné použiť naše štandardné produkty, Ruukki navrhuje fasádne riešenia v súčinnosti s klientmi.

Výrobné procesy

Wanzhi Group Factory poskytuje komplexnú službu zo surovín (galvanizovaná oceľ, oceľ valcovaná za studena a oceľ valcovaná za tepla) na hotové panely, dierované panely, perforované panely a všetky druhy konštrukčných oceľových dielov. Dierovanie: Dierovacie stroje sa používajú na výrobu rôznych typov otvorov podľa požiadaviek. AVG METAL vyrába perforované plechy na mieru. To znamená, že v úvodnej fáze spolupracujeme s architektmi a projektantmi, aby sme navrhli ideálne technické riešenie - od typu perforácie až po spôsob kotvenia a povrchovú úpravu. Vďaka presnému strojnému spracovaniu zabezpečujeme rovnomernosť otvorov, čistotu hrán a možnosť zaradenia ďalších technologických úprav (napr. špeciálne plošné povrchové brúsenie kovových plechov alebo perforovaných materiálov v celej šírke a dĺžke). Plošné povrchové technologické brúsenie plechov AVG METAL môže tvoriť aj finálny dizajn povrchu kovových materiálov. AVG METAL ponúka na požiadanie aj odhrotovanie kovových materiálov, ktoré eliminuje odstránenie nerovností a ostrých rezných hrán (otrepy a iné), ktoré je dôležité pre ďalšie technologické spracovanie plechov.

5. Kontrola nákladov a životný cyklus

Kontrola nákladov na systémy z dierovaného hliníka vyžaduje viac ako len kontrolu jednotkového cenníka. Skúsení architekti a stavitelia hodnotia náklady na základe zámeru návrhu, výrobnej logiky, efektívnosti inštalácie a dlhodobého výkonu, pretože každé rozhodnutie priamo pretvára konečný rozpočet. Náklady na perforovaný plech GI pozostávajú z materiálu, hrúbky, pozinkovania, rozmerov, spracovania a nákladov na dierovanie pozinkovaného plechu.

Jednotková cena vs. Celkové náklady na projekt

Jednotková cena predstavuje iba surovinu a základné spracovanie; málokedy odzrkadľuje, čo projekt skutočne vynakladá. Pre použitie na fasáde alebo vo veľkých interiéroch, inštalácia perforovaného hliníkového plechu často predstavuje 35 - 55 % z celkových nákladov, najmä keď do hry vstúpi zarovnanie panelov, sekundárne rámovanie a prístupové vybavenie. Panel s cenou 45 USD/m² môže presiahnuť 110 USD/m², keď do rovnice vstúpia upevňovacie systémy, práca a koordinácia miesta.

Vplyv minimálnych množstiev a prispôsobenia

Minimálne množstvo objednávky a prispôsobenie vedú k skrytej eskalácii nákladov. Štandardné vzory perforácie zvyčajne spĺňajú MOQ pri 80-150 m², zatiaľ čo vlastné rozloženie otvorov, neštandardné veľkosti panelov alebo zmiešané povrchy môžu zvýšiť MOQ nad 300 m² a pridať 10-25 % prémie za prispôsobenie. Dodacia lehota má tiež finančný vplyv: štandardné panely sa dodávajú 2-3 týždne, zatiaľ čo prispôsobené rozloženia siahajú až do 5-8 týždňov, čím sa zvyšuje riziko plánu.

Náklady životného cyklu

Najnižšie počiatočné náklady len zriedka prinášajú najnižšie náklady životného cyklu. Panely s nedostatočnou povrchovou ochranou alebo príliš tenkými rozmermi môžu ušetriť spočiatku 8 - 12 %, vyžadujú však prefarbenie, vystuženie alebo výmenu do 5 až 7 rokov. Naproti tomu kvalitné povrchové úpravy a správne vystužené panely si často zachovávajú vzhľad 15-20 rokov s minimálnym zásahom. Cenovo efektívny dizajn minimalizuje budúci prístup a prerušenia, nielen kúpnu cenu.

Ďalšie dôležité aspekty

Požiarna bezpečnosť

Kovové perforované fasády a interiérové obklady AVG METAL majú jednu z najvyšších požiarnych klasifikácií s označením A1 alebo A2. Najvyššou požiadavkou na požiarnu bezpečnosť všetkých stavieb je ochrana ľudského života. Bezpečnostnou a technickou požiadavkou požiarnej ochrany budov je zabezpečenie stavebných konštrukcií pred šírením požiaru.

Udržateľnosť a recyklovateľnosť

Perforované plechy, kazety, lamely a panely AVG METAL sú vyrábané z recyklovateľných materiálov s dlhou životnosťou.
