Komplexný sprievodca opravou a prevenciou trhlín v betóne

Betón je najpoužívanejší stavebný materiál na svete, ktorý je potrebný takmer na každej stavbe. Jeho široké uplatnenie nájdeme pri stavbe základov, ciest, mostov, ale aj pri pokrytí vonkajších plôch v súkromných budovách. Hoci sa betón vyznačuje mimoriadnou odolnosťou, pevnosťou a trvanlivosťou, časom sa na ňom môžu objaviť trhliny. Praskanie betónu ovplyvňuje nielen vzhľad budov, ale aj bezpečnosť ich konštrukcie a celkovú životnosť. Dôležité je vedieť, že nie všetky trhliny sú kritické a mnohé z nich sa dajú úspešne opraviť.

Príčiny vzniku trhlín v betóne

Trhliny v betóne alebo potere vznikajú väčšinou v dôsledku kombinácie faktorov, ktoré vedú k napätiu prevyšujúcemu pevnosť betónu v ťahu. Betónové podlahy, ako aj iné betónové konštrukcie, praskajú kvôli nesprávnemu návrhu, chybám v ošetrovaní, nedostatočným dilatáciám alebo nevhodnému zaťaženiu. V hromadných betónových konštrukciách je hlavnou príčinou trhlín v železobetóne hydratačné teplo uvoľnené pri hydratácii cementu, ktoré spôsobuje veľké teplotné zmeny a následné zmršťovanie.

Rozlišujeme tri hlavné typy trhlín podľa ich vzniku:

• Plastické trhliny: Vznikajú pri tuhnutí betónu.
• Zmršťovacie trhliny: Sú výsledkom vysychania a teplotných zmien.
• Statické trhliny: Objavujú sa pri preťažení alebo chybnom návrhu konštrukcie.

Čas vzniku trhlín môže slúžiť ako referencia pre posúdenie ich príčiny:

• Trhliny pri plastickom zmrašťovaní sa objavia približne niekoľko hodín až desať hodín po naliatí.
• Trhliny spôsobené teplotným zmršťovaním sa objavia asi 2 až 10 dní po naliatí.
• K autogénnemu zmrašťovaniu dochádza hlavne po vytvrdnutí betónu, od niekoľkých dní až po desiatky dní.
• Praskliny zo zmršťovania zo schnutia sa objavujú v období blízkom jednému roku.

Plastické zmršťovanie

Plastické zmršťovanie nastáva v plastickej fáze betónu ešte pred jeho vytvrdnutím. Vysokopevnostný betón s nízkym pomerom vody a spojiva a menším množstvom voľnej vlhkosti má tendenciu k rýchlejšej strate vody z povrchu, čo vedie k jeho ľahšiemu vzniku. Akonáhle napätie na povrchu narastie nad pevnosť betónu v ťahu, vznikajú vlasové trhliny. Tieto sú zvyčajne veľmi malé, široké približne 0,08 mm a veľmi plytké.

• Rýchla strata vlhkosti z čerstvého betónu v plastickom stave.
• Faktory ako teplota vzduchu, teplota betónu, relatívna vlhkosť a rýchlosť vetra môžu urýchliť odparovanie.
• Strata vody v dôsledku absorpcie podkladovou vrstvou alebo nedostatočného zhutnenia.

Zmršťovanie pri vysychaní

Betón sa zmršťuje, keď stráca adsorbovanú vodu z vnútorných pórov a gélových pórov v nenasýtenom vzduchu. Hoci vysokohodnotný betón má nižšiu pórovitosť a menšiu mieru zmršťovania pri vysychaní ako bežný betón, kumulatívny účinok tohto javu môže v masívnych betónových konštrukciách nadobudnúť značnú silu.

Autogénne a chemické zmršťovanie

Autogénne zmršťovanie, často nazývané aj chemické zmršťovanie, nastáva, keď relatívna vlhkosť vo vnútri uzavretého betónu klesá s postupujúcou hydratáciou cementu. Tento jav spôsobuje nenasýtenosť vody v kapilárach, čím vzniká podtlak a spúšťa sa samozmršťovanie betónu. Vo vysokopevnostnom betóne s nízkym pomerom vody a spojiva a rýchlou spotrebou voľnej vody môže relatívna vlhkosť klesnúť pod 80 %, čo vedie k výraznému autogénnemu zmršťovaniu.

Teplotné zmršťovanie

Veľkoobjemové betónové konštrukcie s vysokými požiadavkami na pevnosť vyžadujú značné množstvo cementu, čo generuje veľké hydratačné teplo. Toto môže viesť k nárastu teploty až o 35-40 °C, pričom maximálna teplota môže presiahnuť aj 70-80 °C. Koeficient tepelnej rozťažnosti betónu je zvyčajne 10×10^-6/°C. Keď teplota klesne o 20-25 °C, zmršťovanie za studena dosahuje hodnoty 2-2,5×10^-4, zatiaľ čo medzná pevnosť betónu v ťahu je len 1-1,5×10^-4. Preto napätie spôsobené zmršťovaním za studena často prekročí pevnosť betónu v ťahu, čo vedie k praskaniu.

Ďalšie faktory ovplyvňujúce vznik trhlín

• Sadanie pôdy: Trhliny môžu vzniknúť aj v dôsledku nerovnomerného sadania podložia alebo zle vykonanej práce.
• Nesprávne zloženie betónu: Zlá zmes, príliš vysoký vodný súčiniteľ, rýchle schnutie alebo nedostatočné vytvrdzovanie môžu spôsobiť praskanie.
• Preťaženie: Statické trhliny môžu vzniknúť v dôsledku preťaženia, bodových tlakov alebo vibrácií.
• Alkalicko-granulárne reakcie: Chemické reakcie medzi alkáliami v cemente a reaktívnymi zložkami kameniva.
• Chybné dilatácie: Nesprávne navrhnuté alebo vykonané dilatačné škáry vedú k nekontrolovanému praskaniu.

Prevencia vzniku trhlín

Predchádzanie vzniku trhlín v betóne je rovnako dôležité ako ich oprava. Kvalitná prevencia zahŕňa komplexný prístup od návrhu až po realizáciu a ošetrovanie konštrukcie.

Návrh a projektovanie konštrukcií

• Vyvážená výstuž: Projektant musí nastaviť parametre betónu a výstuž podľa platných noriem (napr. STN EN 1992-1-1), dimenzovať výstuž a určiť limity šírok trhlín.
• Premyslené dilatácie: Dôležité je správne navrhnúť raster škár a určiť ich rozstupy, aby sa napätia sústredili v rezoch a predišlo sa náhodnému praskaniu.
• BIM knižnice: Využívanie BIM knižníc betónových konštrukcií podľa STN EN ISO 19650 môže zlepšiť presnosť návrhu.

Voľba správnych materiálov

• Cement: Preferujte cement s nízkym až stredným hydratačným teplom, aby sa znížil nárast teploty. Obmedzte množstvo cementu pri zachovaní požadovanej pevnosti.
• Kamenivo: Vyberte vysokokvalitné kamenivo so strednou veľkosťou častíc a použite viac kameniva a menej cementovej malty na zníženie zmršťovania.
• Chemické prísady:
  • Superplastifikátory (napr. NOVASTAR Polykarboxylátový superplastifikátor): Zlepšujú tekutosť betónu a znižujú množstvo vody/cementu, čím redukujú zmršťovanie.
  • Prevzdušňovacie prísady: Zvyšujú odolnosť betónu voči mrazu rovnomerným rozložením vzduchových bublín.
  • Urýchľovače/Spomaľovače: Regulujú tuhnutie a tvrdnutie betónovej zmesi, čo je dôležité pri veľkých plochách alebo špecifických teplotných podmienkach.
  • Stabilizátory: Znižujú odmiešavanie vody, zvyšujú hutnosť zatvrdnutého cementu a zabraňujú vzlínaniu vody.
  • Antifríz: Umožňuje betónovanie v zimných podmienkach (pod 0 °C) znížením bodu tuhnutia vody.
  • Mikrovlákna: Zvyšujú pevnosť v ťahu plastového betónu a redukujú vlasové trhliny.

Správna realizácia a ošetrovanie betónu

• Technika liatia: Cement nalievajte po vrstvách alebo po častiach, aby sa kontrolovala hrúbka vrstvy a rýchlosť liatia. To pomáha rovnomerne rozložiť teplo a zabrániť tepelnému namáhaniu.
• Zhutňovanie: Dôsledné zhutnenie betónu zaručuje ideálnu hustotu a minimalizuje vznik trhlín.
• Ošetrovanie (curing): Po vyliatí zakryte betón fóliou alebo aplikujte curing náter, aby ste obmedzili odparovanie vody. Kontrolujte teplotu a chráňte povrch pred vetrom, slnkom a extrémnymi teplotami. Použitie hmlových trysiek alebo vetrolamov môže byť tiež účinné.
• Príprava podkladu: Pred betonážou navlhčite podklad a debnenie, aby ste predišli absorpcii vody z čerstvého betónu.
• Včasné rezy škár: Zhotoviteľ musí načasovať rezy dilatačných škár s ohľadom na pevnosť a teplotu betónu.

Manažment plánovaných škár a ich utesnenie

Hoci sa vzniku trhlín nedá úplne zabrániť, je možné ich riadiť. Vytvorením pracovných škár sa betónová konštrukcia cielene oslabí, čo vedie k vzniku trhlín na želaných miestach. Tieto škáry však musia byť správne upravené a utesnené, aby sa zabránilo prístupu vody k výstuži, čo by mohlo viesť ku korózii a deštrukcii konštrukcie.

• Tesniace plechy: Veľmi často sa používajú tesniace plechy s obojstrannou lepiacou vrstvou z bitúmenového materiálu, ktoré sa výborne spájajú s čerstvým betónom a zabraňujú prenikaniu vody.
• Krížové tesniace plechy: Vhodné pri nepretržitej betonáži väčších plôch, spájajú funkciu trhacej lišty (predurčuje miesto prasknutia) a tesniaceho plechu.
• Bentonitové pásky: Napučiavacia páska, ktorá po aplikácii napučí o 100 až 500 % a vodotesne uzavrie pracovnú škáru.
• Tesniace manžety: Používajú sa pri prechodoch potrubí cez betónové steny na zabránenie prestupu vody.
• Dilatačné škáry: Kompenzujú rozpínanie a zmršťovanie materiálov. Musia byť utesnené pružnými materiálmi, ako sú PVC pásy (typ D, DA, FA).

Diagnostika trhlín a voľba optimálneho riešenia

Správna diagnostika je kľúčová pre výber najvhodnejšej metódy opravy trhlín. Technik začína vizuálnou kontrolou, následne zmeria šírku, hĺbku a aktivitu trhlín. Ak je potrebné doplniť údaje, využijú sa nedeštruktívne metódy, ako je ultrazvuk alebo karbónové sondy. Kontrola účinku úpravy trhlín v betóne zahŕňa aj skúšku opravného materiálu, test odberu vzoriek jadra, tlakovú skúšku vody a tlakovú skúšku vzduchu.

Diagnostika určuje postup: injektáž uzavrie trhliny, reprofilácia doplní objem a poter obnoví rovinnosť. Technik podľa zhodnotenia zvolí injektážne gély alebo epoxid, pri výtlkoch polymérne malty, pri plošných defektoch samonivelizačný poter. Každý typ poruchy si vyžaduje vlastný prístup.

Tabuľka: Odporúčané riešenia podľa typu trhliny

Táto tabuľka vysvetľuje, že plastické trhliny sa riešia injektážou, zmršťovacie polymérnymi hmotami, statické epoxidovými živicami a kombinované reprofiláciou. Nerovnosti povrchu sa dorovnávajú samonivelizačným poterom.

Metódy opravy trhlín v betóne

Spôsob opravy trhlín v betóne závisí od ich šírky, hĺbky, aktivity a príčiny vzniku. Pred vyplnením trhlín možno použiť základný náter špeciálne vyrobený pre betón, aby sa zlepšila väzba medzi opravným materiálom a betónom.

Oprava povrchových trhlín

• Stieranie a vyhladzovanie: Bežne používané na tenké a plytké vlasové trhliny, ktoré sa ťažko zalievajú injektážnou maltou, nepresakujú a nie sú aktívne.
• Nanášanie epoxidového lepidla alebo tmelu: Efektívne pre vlasové trhliny, ktorých hĺbka nedosahuje povrch oceľovej tyče.
• Striekanie cementovej malty alebo jemného kamenného betónu: Vhodné pre plošnejšie opravy.
• Povrchové záplaty (geomembrána): Používajú sa na zabránenie priesaku a upchatiu veľkých únikov vody (napr. voštinový povrch).

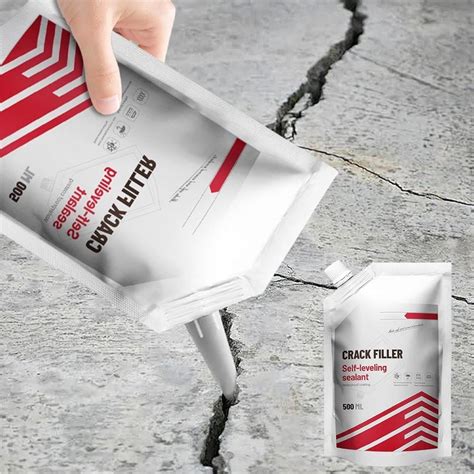

• Samonivelačné hmoty: Ak je na povrchu betónu viditeľných niekoľko malých, drobných trhlín, tie sa môžu prekryť samonivelačnými hmotami.

Injektážne metódy

Injektáž je účinná metóda, ktorá má široké uplatnenie od malých po veľké praskliny a dosahuje veľmi dobré výsledky.

• Tlaková injektáž cementu

  Táto tradičná metóda je vhodná na zošívanie stabilných trhlín so šírkou 0,5 mm a viac. Pomocou tlakového plniaceho zariadenia (tlak 0,2-0,4 MPa) sa injektuje škárovacia výplň do trhliny v betóne, aby sa dosiahol účel oklúzie. Použitím elastického tmelu na škáry možno lepidlo injektovať aj bez elektriny.

• Chemická injektáž

  Chemické živice sa môžu naliať do trhlín so šírkou 0,05 mm a viac. Pre hlbšie trhliny sa používajú epoxidové alebo polyuretánové injektážne živice. Dvojzložková nízkoviskózna injektážna kvapalina na báze epoxidovej živice s vysokou pevnosťou bez obsahu rozpúšťadiel má dobrú priľnavosť na betón, maltu, kameň, oceľ a drevo.

Čiastočná oprava a výmena betónu

• Metóda čiastočnej opravy

  Zahŕňa plnenie trhlín opravnými materiálmi, predpätie, čiastočné odstránenie betónu dlátom a opätovné zaliatie. Táto metóda sa používa na opravu širších trhlín, pričom je prevádzka jednoduchá a náklady nízke. Pre menšie trhliny je možné otvoriť drážky v tvare V a následne ich vyplniť.

• Metóda výmeny betónu

  Je to účinný spôsob, ako sa vysporiadať s vážne poškodeným betónom. Poškodený betón sa najprv odstráni a potom sa nahradí novým betónom, cementovou maltou, alebo polymérnym/modifikovaným polymérbetónom či maltou.

Konštrukčné a systémové prístupy

• Zníženie vnútornej sily konštrukcie

  Metódy zahŕňajú vykladanie alebo riadenie zaťaženia, nastavenie vykladacích konštrukcií a pridávanie oporných bodov alebo podpier. Príkladom je zmena jednoducho podopretých nosníkov na spojité nosníky.

• Konštrukčné vystuženie

  Táto metóda je vhodná pre trhliny spôsobené preťažením, zníženou trvanlivosťou alebo požiarom, ktoré ovplyvňujú pevnosť konštrukcie. Zahŕňa pridávanie oceľových tyčí, zahusťovanie dosiek, outsourcing železobetónu alebo ocele, lepenie oceľových dosiek a predpäté výstužné systémy.

• Zmena štrukturálnej schémy a posilnenie celkovej tuhosti

  Napríklad trhliny v ráme sa riešia pridaním priečok a hlbokých trámov.

Špeciálne metódy opravy

• Spôsob elektrochemickej ochrany

  Využíva aplikované elektrické pole na zmenu environmentálneho stavu betónu alebo železobetónu a pasiváciu oceľových tyčí proti korózii. Medzi bežné metódy patrí katódová ochrana, extrakcia chlórovej soli a alkalická regenerácia. Je vhodná na dlhodobú ochranu oceľových tyčí a betónu, a to pre prasknuté aj nové konštrukcie.

• Bionická samoliečebná metóda

  Ide o novú metódu, ktorá napodobňuje funkciu biologického tkaniva. Do betónu sa pridávajú špeciálne komponenty (ako vlákna tekutého jadra alebo kapsuly s pojivami), ktoré tvoria inteligentný bionický systém. Pri vzniku trhlín sa tieto látky uvoľnia a trhliny sa automaticky zahojia.

Praktické príklady opravy vlasových trhlín a lokálnych poškodení

Pre menšie trhliny a lokálne poškodenia existujú rýchle a efektívne riešenia. Medzi populárne produkty patrí napríklad dvojzložkový tmel BETON FIX na báze polyesterovej živice. Je skvelý na rýchle opravy prasklín, výtlkov, vydrolených hrán a rohov, a je možné ho použiť aj ako lepidlo na kameň a murované prvky. Vďaka komfortnému baleniu s aplikátorom je jeho použitie jednoduché aj pre menej zručných domácich majstrov.

• Príprava: Všetky miesta aplikácie starostlivo očistite.
• Aplikácia: Po odskrutkovaní uzáveru a nasadení trysky vytlačte hmotu pomocou aplikačnej pištole, kým nedosiahnete rovnomerný odtieň. Hmotu aplikujte priamo do prasklín, výtlkov a škár.
• Zahladenie: Hmotu zrovnajte stierkou alebo špachtľou.
• Teplota: Produkt možno použiť aj pod bodom mrazu, ak je kartuša predhriata na cca 20 °C.
• Rozšírenie trhlín: Veľmi tenké praskliny môžete preškrabnúť alebo rozšíriť brúskou pre lepšiu penetráciu materiálu.
• Monolitické utesnenie a zošívanie: Trhliny v betóne alebo potere možno odstrániť buď zošitím pomocou vlnitých poterových svoriek (do zárezov vytvorených brúskou) a epoxidovej živice alebo živice na báze polyesteru, alebo monolitickým utesnením epoxidovým lepidlom. Živice na báze polyesteru sú vhodné na zošívanie trhlín v exteriéri aj interiéri, v cementom a sadrou viazaných materiáloch.

Kedy zveriť opravu odborníkom?

Na opravu trhlín v betóne je často najlepšie najať odborníkov, ktorí problém vyriešia z dlhodobého hľadiska a zabránia šíreniu trhlín. Je však dôležité upozorniť, že nie vždy je oprava prasklín trvalým riešením. To bude závisieť predovšetkým od príčiny vzniku trhlín - ak je trhlina výsledkom sadania pôdy, je možné, že sa poškodenie znovu objaví pri novom sadaní.

Povrchové mapy alebo drobné defekty môžu riešiť interné údržbárske tímy. Ak však ide o trhliny v nosných zónach, pri prenikaní vody alebo o opakované šírenie porúch, je nutný zásah špecializovanej firmy. Pre B2B segment to znamená minimalizáciu rizika odstávok, právnej zodpovednosti a dodržanie noriem STN EN 1504 a STN EN 1992-1-1.

Externý odborník kontroluje dilatačné škáry, rovinnosť, vlhkostný režim a mikrotrhliny. Včasná diagnostika umožní zasiahnuť pred rozšírením porúch. Tento postup je štandardom facility managementu a zvyšuje hodnotu objektu v dlhodobom horizonte.

Normy a štandardy v oprave betónu

Pre správny návrh, realizáciu a opravu betónových konštrukcií je nevyhnutné dodržiavať príslušné normy a štandardy. Základ tvoria normy STN EN 206 a STN EN 1992-1-1. Opravy a sanácie dopĺňajú STN EN 1504-3 (malty na opravu) a STN EN 1504-5 (injektáž). Technologické zásady realizácie a poterov pokrývajú normy EN 13670 a EN 13813.

Triedy expozície podľa STN EN 206

STN EN 206 rieši špecifikáciu a zhodu betónu, pričom definuje triedy expozícií, ktoré určujú odolnosť betónu voči rôznym vplyvom prostredia. Pomer vody a cementu sa nastavuje podľa triedy expozície. Vysoký vodný súčiniteľ zvyšuje nasiakavosť, znižuje pevnosť a podporuje mrazové poruchy, zatiaľ čo príliš nízky zasa sťažuje spracovateľnosť.

Táto tabuľka expozícií betónu podľa STN EN 206 ukazuje, ako expozície XC, XD a XF ovplyvňujú návrh a dlhodobú odolnosť betónových podláh.

Ďalšie relevantné normy

• STN EN 1992-1-1 (Eurokód 2): Upravuje návrh betónových konštrukcií a limity šírok trhlín.
• STN EN 1504-3: Špecifikuje malty a betón na konštrukčné a nekonštrukčné opravy betónových konštrukcií.
• STN EN 1504-5: Definuje požiadavky na injektážne produkty na injektáž betónu.
• EN 13670: Stanovuje požiadavky na realizáciu betónových konštrukcií.
• EN 13813: Týka sa materiálov na potery a potery - vlastností a požiadaviek.
