Rozhodujúcim faktorom funkčnej tepelnej izolácie v moderných budovách je vzduchotesnosť a vetrotesnosť. Netesnosťami v plášti budovy prúdi teplý vnútorný vzduch nekontrolovane von a je nahradený studeným vonkajším vzduchom. Tento studený vzduch sa musí opäť zohriať vykurovacím zariadením. Štúdie ukazujú, že aj v dobre izolovaných domoch môžu tepelné straty spôsobené vzduchovými netesnosťami a tepelnými mostmi predstavovať až 60 % celkových strát. Dokonca aj v dobre izolovaných domoch spôsobujú netesnosti v plášti budovy až 60 % energetických strát. Cez tieto medzery a škáry preniká do vnútra studený vzduch, ktorý sa musí opäť zohriať kúrením.
Tradične sú steny montovaných domov často navrhnuté s masívnym dreveným rámom s vloženou tepelnoizolačnou vrstvou. Tento princíp dreveného rámu vyplneného izoláciou sa v skladbe steny môže zopakovať ešte raz, v menšej dimenzii smerom do interiéru. Táto vrstva sa nazýva inštalačná predstena a slúži ako priestor na vedenie inštalácií v obvodovej stene a najmä ako vrstva brániaca poškodeniu parozábrany. V moderných konštrukciách však prichádzajú do popredia riešenia, ktoré optimalizujú skladbu stien a eliminujú potrebu samostatnej inštalačnej predsteny, pričom funkciu vzduchotesnej a parobrzdnej vrstvy preberajú samotné OSB dosky.
Oriented Strand Board (OSB) Dosky: Základ Inovatívnej Vzduchotesnosti
Oriented Strand Board (OSB) dosky predstavujú multifunkčný stavebný materiál, ktorý sa vyznačuje vysokou pevnosťou a odolnosťou voči mechanickému namáhaniu. OSB dosky sú kompozitným materiálom, ktorý kombinuje drevné triesky s polymérnymi živicami. Základ tvorí smrek, borovica alebo iné rýchlo rastúce dreviny, čo prispieva k ich udržateľnosti. Výrobný proces zahŕňa niekoľko kľúčových krokov od prípravy surovín až po finálne lisovanie a úpravu dosiek. Vznik OSB dosiek možno datovať do 60. rokov 20. storočia, kedy boli vyvinuté ako ekonomická alternatíva k tradičným drevovláknitým a drevotrieskovým doskám.
OSB dosky, vďaka svojej vysokopevnostnej konštrukcii a adaptabilite, nachádzajú uplatnenie v mnohých aspektoch stavebníctva. Ich univerzálnosť je daná možnosťou použitia v rôznych typoch projektov, od rezidenčných až po komerčné stavby, či už ako hlavný konštrukčný materiál alebo ako doplnkový prvok.
- Strešné krytiny: OSB dosky sú často používané ako základ pre strešné krytiny, kde poskytujú pevný základ pre strešné šindle, plechové krytiny alebo iné strešné materiály.
- Podlahové systémy: Ako základné vrstvy podlahových systémov, OSB dosky zabezpečujú rovný a stabilný podklad pre rôzne povrchové krytiny.
- Nosné steny a preklady: Vďaka vysokému pomeru pevnosti k hmotnosti sú OSB dosky ideálne pre použitie v nosných stenách, kde zabezpečujú potrebnú štrukturálnu integritu budov.
- Izolácia a zabudované systémy: OSB dosky sú často integrované do systémov stenových, strešných a podlahových izolácií, kde spolu s termickými izolačnými materiálmi zvyšujú energetickú efektivitu budov.
- Modulárna a prefabrikovaná výstavba: V oblasti modulárnej a prefabrikovanej výstavby sú OSB dosky oceňované pre svoju pevnosť, ľahkosť a jednoduchú manipuláciu.
Typy OSB dosiek
OSB dosky sa klasifikujú do rôznych typov na základe ich mechanických vlastností a odolnosti voči vlhkosti. Každý typ OSB dosiek ponúka jedinečnú kombináciu vlastností, ako sú pevnosť v ohybe, odolnosť voči vlhkosti a náklady. Pri výbere správneho typu OSB dosky je dôležité zvážiť konkrétne požiadavky projektu, vrátane očakávanej záťaže, expozície vlhkosti a estetických preferencií.
| Typ OSB | Použitie |
|---|---|
| OSB 1 | Interiérové použitie v suchom prostredí (dočasné konštrukcie, nábytok). |
| OSB 2 | Trvalé vnútorné konštrukčné použitie v suchom prostredí (nosné steny, podlahy, stropy). |
| OSB 3 | Univerzálne použiteľné dosky, odolné voči vlhkosti (vnútorné aj vonkajšie aplikácie, nosné steny, strechy). |
| OSB 4 | Extrémne vysoká pevnosť a odolnosť (najnáročnejšie aplikácie, ťažké nosné konštrukcie, priemyselné podlahy). |
Výhody a obmedzenia OSB dosiek
V porovnaní s inými stavebnými materiálmi, ako sú drevotriesky, drevovláknité dosky (MDF) alebo sadrokartón, OSB dosky ponúkajú lepšiu pevnosť, odolnosť proti vlhkosti a univerzálnosť použitia. Ich štrukturálne vlastnosti a ekonomická efektivita ich robia preferovanou voľbou pre mnohé stavebné aplikácie. Pevnosť a odolnosť: OSB dosky sa vyznačujú lepšou pevnosťou a odolnosťou proti vlhkosti v porovnaní s drevotrieskovými doskami. Pomer cena / výkon: V porovnaní s inými stavebnými materiálmi ponúkajú OSB dosky vynikajúci pomer ceny a výkonnosti. Flexibilita použitia: OSB dosky môžu byť použité v širokom rozsahu aplikácií. Jednoduchá manipulácia a montáž: Vďaka svojej jednotnej štruktúre a rozmerom sú OSB dosky ľahko spracovateľné, čo zjednodušuje prácu pri rezaní a montáži na stavenisku. Odolnosť voči vlhkosti: OSB dosky majú lepšiu vstavanú odolnosť voči vlhkosti ako sadrokartón, čo ich robí vhodnými pre použitie v prostrediach, kde je vyššia pravdepodobnosť expozície vlhkosti.
Avšak, aj keď sú niektoré typy OSB dosiek (napr. OSB 3 a OSB 4) navrhnuté tak, aby odolávali vlhkosti, dlhodobá expozícia extrémnej vlhkosti alebo státie vo vode môže spôsobiť nabobtnanie a deformáciu. Podobne ako iné drevené materiály, aj OSB dosky majú obmedzenú odolnosť voči ohňu. Niektoré lepidlá a živice používané pri výrobe OSB dosiek môžu obsahovať formaldehyd, ktorý je v určitých koncentráciách považovaný za zdraviu škodlivý. Tieto nevýhody a obmedzenia je dôležité zvážiť pri rozhodovaní použitia OSB dosiek v konkrétnych stavebných projektoch.

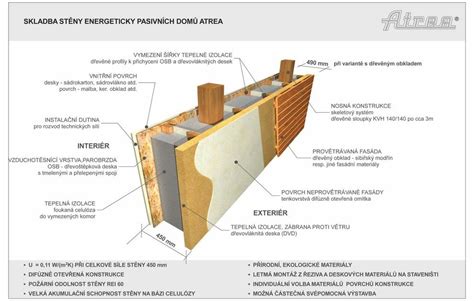

OSB Doska ako Primárna Vzduchotesná a Parobrzdná Vrstva
V konštrukciách, kde sa nepočíta so samostatnou inštalačnou predstenou alebo parozábrannou fóliou, slúži ako parobrzda práve OSB doska, ktorá má vysoký difúzny odpor. Všetky materiály smerom von majú menší difúzny odpor, preto v prípade prieniku vzdušnej vlhkosti cez OSB, sa táto odvetrá smerom von. Vzduchotesnosť zaisťuje spojitá vzduchotesniaca vrstva, ktorá musí byť precízne zrealizovaná.
Naša skúsenosť ukazuje, že vzduchotesnú a parobrzdnú rovinu tvorí doska OSB Egger 4PD 15mm, skrutkovaná skrutkami Stardrive GPR 5x50, každých 15cm. Dosky sme spájali s drážkou tmelenou tmelom Sikaflex 11FC. Všetky spoje sú prelepené páskou Isocell Airstop - v ploche 30mm a v kútoch, na rohoch a oknách 60mm. Spoj OSB- základová doska je vypenený nízkoexpanznou penou a prelepený butylovou páskou 50mm. Spoj OSB stena - strop je taktiež vypenený penou a prelepený 60mm páskou. Prelepovanie špár v ploche nemá veľký význam, pokiaľ je špára dobre pretmelená, nieje možné aby nebola vzduchotesná. Páska v rohoch a kútoch je naopak priam nutná, tam je to jediný vzduchotesný element, nakoľko PUR pena nie je spoľahlivý tesniaci prvok. Všetky napojenia konštrukcií a stavebné otvory sú zatesnené špeciálnymi páskami. Ešte by som pridal jeden krok - po prebrúsení by som spoje penetroval penetračným náterom, kvôli lepšej priľnavosti. Na lepenie pásky je potrebné mať modelársku presnosť a trpezlivosť.
V tomto type konštrukcie nie je možné použiť na zateplenie fasádny polystyrén, pretože na ňom by sa prípadná vlhkosť zrazila a neodvetrala by sa.
Testovanie Vzduchotesnosti: Blower Door Test
Dokázať, že vybraná konštrukcia budovy je skutočne vzduchotesná, možno len na základe merania vzduchotesnosti obalových konštrukcií budovy ako celku. Celosvetovo najbežnejšie používanou metódou na meranie vzduchotesnosti budov je metóda tlakového spádu s externým ventilátorom, takzvaný blower door test.
Táto metóda spočíva v opakovanom meraní objemového toku vzduchu cez obalové konštrukcie budovy pri známom tlakovom rozdiele, ktorý sa pohybuje v rozpätí od 10 až do 100 Pa. Tlakové rozdiely sú vyvolané umelo - pomocou ventilátora s regulovateľnými otáčkami. Pomocou teleskopického rámu a vzduchotesnej plachty sa ventilátor osadí do otvoru v obvodovej stene (najčastejšie ide o vstupné dvere). Zmenou otáčok ventilátora sa postupne mení aj tlakový rozdiel medzi interiérom a exteriérom. Meranie prebieha pri podtlaku aj pri pretlaku.
Čo je to test dúchadla?
Výsledkom merania je súbor hodnôt objemového toku vzduchu získaných pri jednotlivých tlakových rozdieloch. Tieto hodnoty sa následne vynesú do grafu závislosti objemového toku vzduchu od tlakového rozdielu. Na základe známeho objemového toku vzduchu pri tlakovom rozdiele 50 Pa možno následne odvodiť hodnotu intenzity výmeny vzduchu n50. Táto hodnota je vo väčšine krajín hodnotiacou veličinou vzduchotesnosti obalových konštrukcií budov. Požadované hodnoty n50 sa v súčasne platnej normatívnej a predpisovej základni Slovenskej republiky nenachádzajú, preto sa len preberajú z českých noriem. Pre pasívny dom s núteným vetraním so spätným získaním tepla je hraničná hodnota 0,6 h−1.
Pred samotným testom vzduchotesnosti sa vykoná vizuálna obhliadka celého rodinného domu, skontroluje sa uzatvorenie všetkých výplňových otvorov (vonkajšie okná, dvere, zasklené steny), utesnia, respektíve uzavrú sa otvory prechádzajúce cez vzduchotesnú rovinu a pootvárajú sa všetky interiérové dvere oddeľujúce jednotlivé miestnosti. Následne sa vykoná test vzduchotesnosti obalových konštrukcií rodinného domu pri pretlaku aj pri podtlaku a vyhodnotí sa úroveň vzduchotesnosti rodinného domu. Následne sa vykonáva detekcia netesností obalových konštrukcií rodinného domu. Pomocou zariadenia blower door sa v rodinnom dome vytvorí konštantný podtlak 50 Pa, čím sa zabezpečí prúdenie vzduchu cez netesnosti do interiéru (infiltrácia).
Časté Netesnosti a Ich Príčiny
Príčiny pomerne vysokých hodnôt n50 v testovaných rodinných domoch možno hľadať najmä v kvalite realizácie stavieb, ale aj v samotnom projekčnom návrhu. Nedostatočné venovanie pozornosti a podcenenie v procese projekčného návrhu (zanedbanie problematiky vzduchotesnosti) môže mať za následok vznik komplikovaných konštrukčných detailov, ktorých vzduchotesné utesnenie je prakticky vylúčené. Nemenej dôležitá a potrebná je aj komunikácia zodpovedného projektanta či architekta s ostatnými profesiami participujúcimi na projekte.
Ďalšou príčinou vzniku netesností je samotná realizácia rodinných domov. Problémom je predovšetkým nekvalitné vyhotovenie hlavnej vzduchotesnej vrstvy. Medzi najčastejšie sa vyskytujúce nedostatky v testovanom súbore rodinných domov patrili pripojovacie škáry okien a dverí. Išlo najmä o miesta napojenia výplňových konštrukcií prostredníctvom PUR peny, pričom sa nezabezpečilo súvislé napojenie hlavnej vzduchotesnej vrstvy na rám výplňových konštrukcií. Pri utesnení pripojovacej škáry pomocou špeciálnych lepiacich pások tieto problémy nevznikali. V niektorých prípadoch vykazovali nedostatky aj samotné okenné konštrukcie, najmä v rohovom styku zasklievacích líšt a rohového styku okenného krídla.
Netesnosti sa prejavili aj v rozvodoch elektroinštalácií. Išlo predovšetkým o rozvody vedené v chráničkách a v drážkach masívnych obvodových stien z dutinových tvaroviek vyvedených do elektroinštalačných škatúľ. Tieto inštalačné škatule boli zrealizované bez vstupných otvorov vyplnených pružným materiálom, ktorý zabezpečuje vzduchotesnosť vstupu.
Absencia parozábrany v skladbe stropnej konštrukcie plniacej súčasne funkciu vzduchotesnej vrstvy môže mať za následok nadmerné prúdenie vzduchu, a teda až niekoľkonásobné prekročenie odporúčanej hodnoty intenzity výmeny vzduchu n50. V prípade drevostavieb sa ako najčastejší problém ukázalo nedostatočné prelepenie styku prekrytia parozábrany vzduchotesnou páskou (slúžiaca súčasne aj ako vzduchotesná vrstva), respektíve jej napojenie na podlahovú konštrukciu. Toto nedostatočné prelepenie je najčastejšie spôsobené predovšetkým nevyhnutnosťou napojovania na podložených miestach, respektíve na prítlačných latách, čo v praxi nie je vždy možné uskutočniť vzhľadom na priestorové možnosti. Pri montovaných drevodomoch je často problematickým miestom aj utesnenie stykov jednotlivých dielcov. Kvalitná konštrukcia a izolácia v priečkach zabezpečuje v dome nízku hlučnosť oproti lacným drevostavbám.
Skladovanie a Montáž OSB Dosiek pre Optimálnu Vzduchotesnosť
Správne skladovanie OSB dosiek je kritické pre udržanie ich kvality a zabezpečenie, že materiál bude v optimálnom stave pripravený na použitie v stavebných projektoch. Uchovávajte v suchom prostredí: Aby sa predišlo nabobtnaniu a deformácii dosiek, je kľúčové skladovať OSB dosky v suchom prostredí. Použite vhodné podložky: Pri skladovaní OSB dosiek vo vrstvách je dôležité umiestniť medzi jednotlivé vrstvy podložky, aby sa zabezpečila cirkulácia vzduchu a predišlo sa akumulácii vlhkosti.
Pri montáži OSB dosiek na podlahy, stropy alebo strechy je dôležité venovať pozornosť správnej orientácii dosiek. Rozpätie a podopretie: Správne dimenzovanie rozpätia a podpier je kritické pre predchádzanie prehýbania alebo deformácie dosiek. Ponechanie expanzných škár: Pri montáži je potrebné ponechať malé expanzné škáry medzi doskami, aby sa umožnila ich prirodzená expanzia a kontrakcia v dôsledku zmeny vlhkosti. Vhodné upevňovacie materiály: Pri upevňovaní OSB dosiek je dôležité používať vhodné skrutky, klince alebo lepidlá, ktoré sú špecificky navrhnuté pre tento materiál. Ignorovanie vlhkosti a teploty prostredia: Montáž v extrémne vlhkých alebo teplotne nestabilných podmienkach môže spôsobiť problémy s následnou expanziou dosiek. Nedostatočná pripravenosť podkladu: Zabezpečenie rovného a pevného podkladu pred montážou dosiek je kľúčové pre dosiahnutie rovného a stabilného povrchu. Vhodné ochranné vybavenie: Pri práci s OSB doskami je dôležité používať ochranné rukavice, okuliare a v prípade potreby respiračné ochranné prostriedky, aby sa zabránilo poškodeniu kože alebo vdýchnutiu prachu.
Výhody Dobre Vzduchotesnej Budovy
Vzduchotesnosť je kritickým faktorom pri dosahovaní vysokej energetickej účinnosti v pasívnych domoch. Nepriepustnosť vzduchu cez obvodový plášť budovy minimalizuje únik tepla z interiéru von a zabráni prístupu nežiaducich vonkajších vplyvov do domu. Vďaka vzduchotesnému obvodovému plášťu je možné udržať teplotu v interiéri na požadovanej úrovni bez potreby nadmerného vykurovania alebo chladenia, čo výrazne prispieva k úspore energie a zníženiu nákladov na prevádzku budovy. Lepšia tepelná izolácia: Vzduchotesne vyhotovený plášť budovy chráni nielen pred chladom v zime, ale aj pred vysokými teplotami v lete.
Okrem úspory energie prináša správna vzduchotesnosť aj ďalšie dôležité výhody:
- Zvýšená kvalita vnútorného prostredia: Absencia tepelných strát a netesností v obvodovom plášti budovy zabezpečuje stabilnú teplotu a vlhkosť v interiéri, čo prispieva k pohodliu a komfortu obyvateľov. Minimalizácia prístupu vonkajšieho prachu, plesní a alergénov do vnútra domu zlepšuje celkovú hygienu a zdravie obyvateľov. Takzvané „tornádo z elektrickej zásuvky“ výrazne narušuje komfort v miestnosti. Každý pozná studené nohy - tieto pochádzajú zo vzduchu nasávaného netesnými miestami v plášti budovy.
- Ochrana proti kondenzovanej vode a plesniam: Kondenzovaná voda v konštrukcii očividne vedie k zhoršeniu hodnoty U. Oveľa problematickejšie sú však vážne následné poškodenia budovy, ak vlhkosť nemôže dostatočne rýchlo vysychať. Netesnosťami môže prúdiť teplý vzduch z interiéru do exteriéru, a pôsobiť ako nositeľ vlhkosti. Tento efekt nie je vôbec zanedbateľný. Takéto podmienky sú ideálne pre vznik plesní a húb, ktoré môžu spôsobiť rozsiahle škody na konštrukciách.
- Zníženie hlučnosti: Hluk zostane vonku. Dokonca aj pri dobrej izolácii okolitých stavebných prvkov obklopujúcich miestnosť môžu škáry v plášti spôsobiť výrazné zvýšenie hladiny hluku. Hluk preniká dovnútra aj cez najmenšie škáry.
- Optimálna funkcia vetracích zariadení: Pri použití mechanických vetracích zariadení musí byť budova obzvlášť vzduchotesná. V opačnom prípade je obmedzená funkcia klimatizačných zariadení.
