Návod na osadenie závesov do bezfalcových dverí

Bezfalcové dvere sú veľmi elegantným riešením pre moderné interiéry. Na rozdiel od falcových dverí, kopírujú rovinu zárubne a doliehajú na ňu zcela presne a bez akéhokoľvek presahu. Pri bezfalcovom alebo bezpolodrážkovom vyhotovení je dverné krídlo celé zapustené v zárubni aj so skrytými (pohľadovo neviditeľnými) pántmi.

Súčasťou kompletu bezfalcových dverí je špeciálna bezfalcová zárubňa, ktorá má osadené skryté pánty nastaviteľné v troch smeroch, čo pri správnej inštalácii zabezpečí, že dvere ľahko zapadnú do zárubne a vzniknutá škára je po celom obvode súmerná. Bezfalcová zárubeň je osadená skrytými závěsy (panty) seřizovatelnými až ve třech směrech, čo pri správnej inštalácii zaistí, že dvere hladko zapadnú do zárubne a vzniklá spára je po celom obvodu súmerná.

Montáž bezfalcových dverí patrí k tým složitejším postupom. Inštalácia bezfalcových dverí rozhodne nie je snadná. Tieto dvere musí hladko zapadnúť do zárubne a obvodová spára musí byť po celom obvode súmerná. Neodborne prevedená montáž môže spôsobiť vážne závady.

Príprava pred montážou

Kontrola dodávky a stavebného otvoru

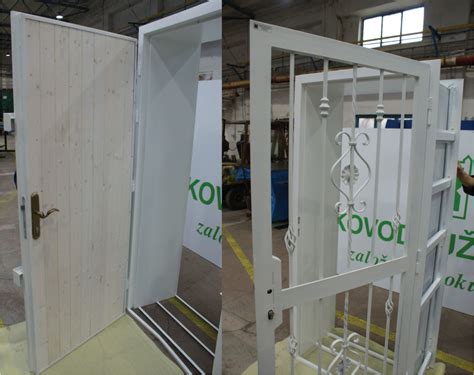

Pred samotnou montážou sa jednotlivé diely zárubne vyberú z originálneho balenia a rozložia sa na vodorovnom podklade, aby bolo možné skontrolovať, či sa počas prepravy nepoškodili. Zároveň sa podľa priloženého zoznamu skontroluje potrebné príslušenstvo, ktoré má byť súčasťou dodávky. Je potrebné dbať na to, aby bola dodávka kompletná. Ak je dodávka v poriadku, je možné začať s montážou zárubne.

Pri vybalovaní zakúpenej zárubne skontrolujte, či balenie obsahuje všetky súčiastky, potrebné k montáži a či sú všetky dodané diely nepoškodené.

Odporúčaný rozmer stavebného otvoru je - šírka: +100 mm, výška: +50 mm.

Interiérové dvere je možné montovať do odvetraných a vysušených priestorov s relatívnou vlhkosťou 30 - 50%. Rozdiel teplôt medzi jednotlivými oddelenými priestormi nesmie byť väčší než 10° C.

Montáž zárubne

Skladanie obložiek a lepenie rohov

Najskôr sa zlepia a spoja jednotlivé diely zárubne. Prvým krokom montáže bude slepenie rohov záklopových obložiek disperzným lepidlom a následné zaistenie excentrami. Založte „lodičku“ do drážky v šikmom reze zárubne a naneste lepidlo na šikmý rez obložky.

Potom zárubňu zložte k sebe a rohy obložky spojte excentrom. Na spojenie jednotlivých dielov sa použijú priložené excentre a lodičky. Potom ešte skontrolujte, či je zárubňa zložená presne a rohy spojte oceľovými uholníkmi.

Záklopové obložky sa nedajú medzi jednotlivými zárubňami kombinovať.

Osadenie závesov do zárubne

Postup montáže závesov

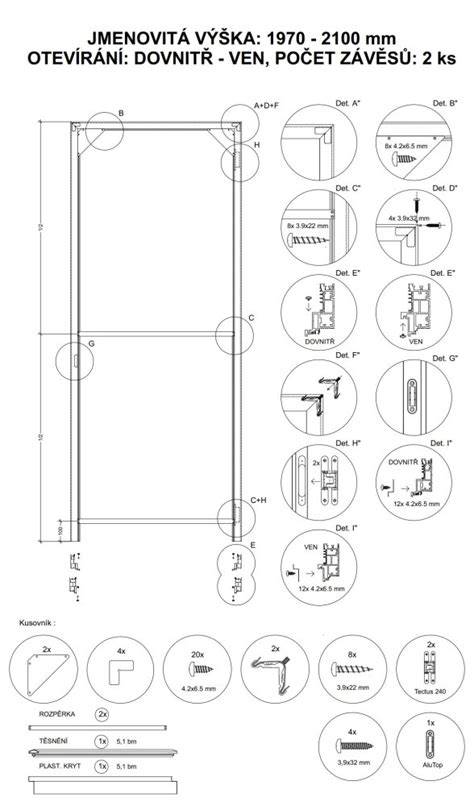

Súčasťou zárubne sú spravidla vyfrézované otvory - drážky, určené pre montáž skrytých pantov dverí. Pomocou vrutov, ktoré sú súčasťou balenia, prišroubujte do spodného vyfrézovaného otvoru zárubne kotviaci plech. Pant zárubne prišroubujte cez excentr metrickým šroubom ku kotviacemu plechu, potom zaistite šrouby. Stejným spôsobom namontujte aj druhý pant.

Záves sa vloží do vyfrézovaného otvoru v zárubni a pomocou vŕtačky s vrtákom s priemerom 5 mm sa prevŕtajú otvory na metrické skrutky. Na rubovú stranu zárubne sa priloží kotviaci plech a spojí sa pomocou metrických skrutiek so závesom. Po namontovaní závesov sa do ostenia ukotví kotviaci plech skrutkami.

Inštalácia zárubne do stavebného otvoru

Ukotvenie a vypenenie zárubne

Smontovanú zárubeň po zatuhnutí lepidla osaďte do stavebného otvoru, pomocou montážnych rozperiek vyrovnajte a pomocou expanznej montážnej peny zafixujte. Vodováhou pečlivo skontrolujte presnosť uloženia zárubne. Vždy je nutné dodržať dobu vytvrdnutia peny podľa návodu.

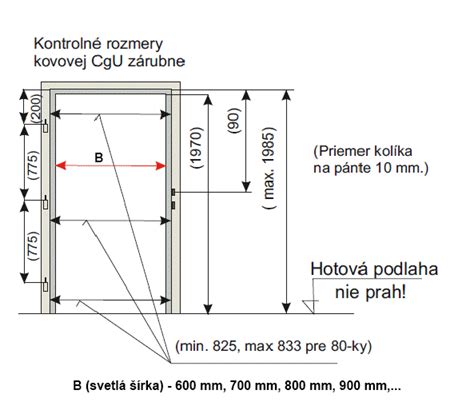

Takto zložená zárubňa sa osadí do stavebného otvoru približne 2 mm nad čistú podlahu a vyrovná sa pomocou rozperiek a klinov. Priestor medzi zárubňou a ostením sa vypení. Nízkoexpanzná pištoľová pena ST line je montážna a izolačná jednozložková polyuretánová pena určená na montáž okenných rámov a obložkových dverných zárubní, vyplnenie montážnych priestorov medzi panelmi, lepenie parapetov, drevených obkladov stien, izoláciu strešných konštrukcií a ďalšie aplikácie.

Priestor medzi vyrovnanou zárubňou a ostením sa vypení nízkoexpanznou penou.

Montáž dverného krídla a nastavenie závesov

Pripevnenie závesov k dverám a osadenie dverí

Zo zárubne sa demontujú závesy a namontujú sa do dverí. Závesy sa pripevnia do dverí skrutkami (4 × 50 mm) a následne sa pripevnia dvere k zárubni priloženými metrickými skrutkami (5 × 15 mm).

Spodný dverný pant nasaďte do dolného pantu zárubne, približujte k hornému pripravenému pantu a zasuňte dverný pant do frézovaného otvoru dverí, potom dverný pant prišroubujte pomocou priložených vrutov.

Nastavenie závesov (pántov)

Bezfalcová zárubeň je osadená skrytými závěsy (panty) seřizovatelnými až ve třech směrech.

• Výškové seřízení: Zaisťovacie skrutky ľahko uvoľnite kľúčom. Seřizovacím šroubem (excentrom) s kľúčom nastavte výškové ukotvenie dverí: otáčaním vľavo dvere zdvíhate nahor, otáčaním vpravo polohu dverí znížite.
• Seřízení přítlaku: Zaisťovacie skrutky ľahko uvoľnite kľúčom. Dvere nastavte do odpovedajúcej pozície a opäť pevne dotiahnite zaisťovacie skrutky.

Dokončovacie práce a odporúčania

Montáž obložiek a kovaní

Na záver ešte namontujte do drážky v ostení záklopové obložky. Montáž kľučky, kovania, prípadne zámku je samostatnou kapitolou - pri montáži postupujte podľa návodu kľučky, kovania a zámku, ktoré ste si vybrali.

Dôležitosť odbornej montáže

Montáž bezfalcových dverí patrí k tým složitejším postupom. Pri montáži svojpomocne môže dôjsť k poškodeniu dverí alebo zárubní. K fatálnej chybe môže dôjsť už pri zameraní. Preto vám odporúčame prenechať zameranie aj samotnú montáž interiérových dverí a zárubní odborníkom. Certifikovaných špecialistov vám radi odporučia dodávatelia vašich nových dverí.
