Zásuvka je dnes nevyhnutnou súčasťou našich domovov. Preto jej musíme venovať patričnú pozornosť. Najmä pri rekonštrukciách našich domovov je potrebné zamerať sa aj na ich výmenu. Tú môžeme zveriť odborníkom, ale rovnako tak môžeme jej zapojenie zvládnuť aj sami. Ale musíme vedieť, ako na to! Dôležité je samozrejme dbať na zvýšenú opatrnosť. Tento návod ako zapojiť zásuvku je iba informatívny. Pripojenie elektrickej zásuvky je jedna z najčastejších činností pri drobných opravách a modernizácii domovej elektroinštalácie. Aj keď sa to mnohým môže zdať zložité, v skutočnosti stačí trocha vedomostí a opatrnosti aby ste zásuvku zapojili správne.
Bezpečnosť na prvom mieste pri inštalácii elektrickej zásuvky
Predtým, než siahnete po skrutkovači, uistite sa, že prúd v mieste práce je úplne odpojený. Ak ho neviete identifikovať, vypnite hlavný istič. Inštalovať a opravovať zásuvky a ďalšie súčasti elektroinštalácie môže iba kvalifikovaný elektrotechnik.
Pochopenie vodičov a ich farebného označenia
Dnešné zásuvky počítajú s celkom troma vodičmi, a to konkrétne s fázovým vodičom, s ochranným vodičom, a s neutrálnym vodičom. V tomto ohľade došlo k celkovej štandardizácii, a to v tom smere, že jednotlivé vodiče sú farebne označené izoláciou daného kábla.
- Fázový vodič (L): Je hnedý, prípadne čierny alebo sivý.
- Neutrálny vodič (N): Je modrý.
- Ochranný vodič (PE, „uzemnenie“): Je tvorený kombináciou žltej a zelenej farby.
Súčasné zásuvky 230V majú uzemňovacie kolíky - je to dôležitý prvok zabezpečujúci ochranu pre úrazom elektrickým prúdom, preto by ste sa ho nemali vzdávať.
Krok za krokom: Ako zapojiť elektrickú zásuvku
Prechádzame k jadru veci, teda k zapojeniu zásuvky krok za krokom. Treba dbať na to, ktorý vodič zapájame. Každú zásuvku musíte pred zapojením rozobrať. Pri skracovaní kábla v inštalačnej krabici myslite aj na niekoľkocentimetrovú rezervu v dĺžke vodičov pre prípad, že kontakty v zásuvke vyhoria v dôsledku skratu či preťaženia. Žltozelený vodič by mal byť o cca 1 cm dlhší než ostatné. Zabezpečíte tak, že v prípade nechceného vytrhnutia zásuvky zo steny ostane ochranný vodič vodivo prepojený so spotrebičom a odtrhne sa ako posledný. Ďalej musíte odizolovať jednotlivé vodiče.
- Zapojenie fázového vodiča (L): Prvým krokom je zapojenie fázového vodiča, ktorý má hnedú farbu. Môže byť tiež čierna alebo šedá. Ak sa pozrieme priamo do danej zásuvky, je to vodič, ktorý zapájame k ľavej zdierke. V dvojvodičových inštaláciách sa fázový vodič pripája takisto na ľavú zdierku.
- Zapojenie neutrálneho vodiča (N): Ďalej zapojíme neutrálny vodič, ktorý sa pripája vždy na pravú zdierku.
- Zapojenie ochranného vodiča (PE): Zostáva posledný ochranný vodič, ktorý sa v tomto prípade pripája na stredový kolík danej zásuvky.
🔌 AKO ZAPOJIŤ VARNÚ PLATŇU (400 V) A ELEKTRICKÚ RÚRU (230 V) – PRAKTICKÝ NÁVOD KROK ZA KROKOM
Dôležité aspekty pri zapájaní a montáži
Pozor na izoláciu všetkých káblov
V súvislosti so zapojením dbajte tiež na to, aby každý zapájaný kábel mal dostatočnú izoláciu, ktorá nie je v žiadnom mieste poškodená. To by mohlo mať za následok prípadný skrat. Tiež je potrebné počítať s dostatočnou dĺžkou káblov, čo nám príde vhod napríklad v budúcnosti pri opravách. Všetky konce vodičov elektrickej zásuvky by mali byť pevne upevnené. Po zapojení sa opatrným pokývaním vodiča presvedčte, že je pevný a nezlomil sa o niekoľko milimetrov ďalej vo vnútri izolácie, čo sa pri hliníku stáva pomerne často.
Typy svoriek a ich správne použitie
- Skrutková svorka: Vodič v tomto prípade drží na mieste skrutka. Odizolujte ho vždy iba na dĺžku priemeru skrutky a vložte ho priamo pod ňu - nemusíte okolo nej robiť žiadne očká ani „U-čka“. Vodič vložte pod skrutku tak, aby ho pri doťahovaní v smere hodinových ručičiek vtiahla dnu.
- Strmeňová svorka: Podobá sa na skrutkovú svorku. Na rozdiel od nej sa však vodič vkladá pod strmeň, ktorý skrutka pritláča.
- Dutinová svorka: Vodič sa vkladá do malého otvoru, pričom zhora ho pritláča skrutka. Na týchto zásuvkách väčšinou nájdete vytlačený alebo vylisovaný údaj o dĺžke, na ktorú máte vodič odizolovať.
- Pružinová svorka: Vodič sa vkladá do malého otvoru, v ktorom ho podrží pevná pružina. Pružinovú svorku musíte najskôr uvoľniť tak, že ju stlačíte pomerne veľkou silou. Následne ju podržíte stlačenú a do otvoru vložíte vodič. Aj na tomto type zásuviek nájdete vytlačený alebo vylisovaný údaj o dĺžke, na ktorú máte vodič odizolovať.
Montáž do inštalačnej krabice a testovanie
Po dokončení pripojenia vodičov vložte elektrickú zásuvku do inštalačnej krabice. Vyrovnajte ju a dotiahnite upevňovacie skrutky, aby bola stabilná. Akonáhle budete mať zásuvku zapojenú, musíte ju pripevniť k inštalačnej krabici pomocou samorezných skrutiek (nebývajú v balení so zásuvkou). Následne na prístroj zásuvky nasaďte a priskrutkujte kryt. Po zložení zásuvky sa nezabudnite presvedčiť o správnosti jej zapojenia jednopólovým meraním pomocou elektrickej skúšačky. Tým by tak mala byť zásuvka správne zapojená, a tak stačí umiestniť krytku, zapnúť istič, a samozrejme vyskúšať. Po dokončení inštalácie zásuvky znovu zapnite napájanie a vykonajte testovanie zásuvky 230V. Ak všetko funguje, zásuvka je pripravená na použitie.
Špeciálne prípady inštalácie zásuviek
Dvojité zásuvky

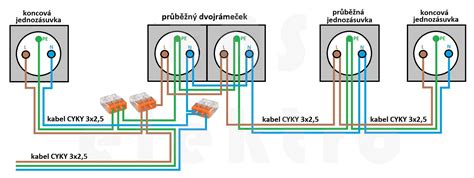

Ak chcete zapojiť dvojité zásuvky, postup je takmer rovnaký ako pri jednoduchej zásuvke, s jedným rozdielom - fázové vodiče a neutrálny vodič sa rozdeľujú na dva okruhy. Z jeho svoriek zásuvky sa potom vedú krátke odrezky (tzv. prepojky).
Vonkajšie zásuvky a ich ochrana
Vonkajšia zásuvka je veľmi praktická vec. Existuje veľa elektrického náradia, ktoré možno použiť vonku (kosačky na trávu, motorové píly, atď.), a tiež rôznych elektrických spotrebičov (rúry, grily, svetlá atď.). Prítomnosť jednej alebo viacero zásuviek mimo dom nám umožňuje vyhnúť sa používaniu dlhých káblov alebo predlžovacích káblov, čo môže byť nepraktické a ich používanie predstavuje určité ďalšie riziko, hlavne ak vonku prší. Vonkajšia zásuvka musí mať kryt a musí byť chránená pred nebezpečenstvom kontaktu s vodou. Existujú rôzne stupne ochrany (označené písmenami IP nasledované číslom, napr. IP 55, IP 66).
Ale pozor, zásuvka s označením IP 55 (chránená proti vode) stráca tento stupeň ochrany, ak sú zdvihnuté ochranné dvierka a zástrčka je zasunutá do zásuvky. Preto je vhodné používať vonkajšie zásuvky špeciálneho tvaru, ktorý zaisťuje najvyššiu ochranu (v tomto prípade IP 66), teda aj keď je zástrčka zasunutá. Toto je teda druh zásuvky, ktorý by ste mali požadovať. Áno, je potrebné použiť hermetickú elektrickú zásuvku s primeraným stupňom ochrany - minimálne IP44, ktorá chráni pred vlhkosťou a prachom.
Riešenie problémov a časté chyby
Pri montáži novej elektrickej zásuvky sa často opakujú tie isté chyby. Hliníkové vodiče sú veľmi krehké a pod tlakom sa splošťujú (hovoríme, že hliník „tečie“). To vedie k uvoľneniu svorky, jej zahrievaniu vplyvom prechodového odporu, vzniku el. oblúka a následne až k požiaru. Vodiče neohýbajte do príliš ostrých uhlov.
Príznaky problémov so zásuvkou
Medzi najčastejšie príznaky patria: iskrenie pri zapájaní zástrčky, uvoľnená zásuvka, nadmerné zahrievanie krytu zásuvky a výpadky napájania pripojených zariadení. Takéto prejavy môžu signalizovať uvoľnené svorky zásuvky alebo prepálené kontakty vo vnútornej konštrukcii zásuvky.
Vždy sa skúšačkou presvedčte, že farby vodičov súhlasia a že napr. na žltozelený vodič nie je pripojená fáza. Ak si nie ste istý, ako vyzerá schéma zapojenia zásuvky, je lepšie obrátiť sa na odborníka, než riskovať bezpečnosť.
Inštalácia posuvných líšt zásuviek do nábytku
Proces inštalácie posúvačov zásuviek a iného hardvéru skrinky je pomerne jednoduchý. Pokiaľ je možné dosiahnuť správne výsledky merania. Povrchová montáž zásuviek je len niekoľko jednoduchých krokov, ale konečným cieľom je zabezpečiť optimálnu použiteľnosť. Inštalácia posuvných koľajníc zásuviek si vyžaduje pozornosť k detailom. Inštalácia výsuvov skrinky môže byť jednoduchá úloha, ak máte správne nástroje a budete postupovať podľa správnych krokov.
Typy posuvných líšt zásuviek
- Posuvné lišty zásuviek s mäkkým zatváraním: Zabránia príliš silnému zatváraniu zásuviek. Používajú sa vo veľkej miere v kuchyni a majú nastavovací mechanizmus, ktorý spomaľuje zásuvky, keď sa blížia k zatváraniu.
- Posuvy zásuviek s guľôčkovým ložiskom: Tento typ posuvov zásuvky používa oceľové guľôčkové ložiská pre hladší chod. Guličkové ložiská znižujú trenie pri zasúvaní a vysúvaní zásuvky.
- Plne vysúvacie lišty zásuviek: Pre väčšinu typov kovania skriniek sú plnovýsuvné lišty zásuviek najvhodnejšou možnosťou. Najväčšou výhodou tohto dizajnu je, že výsuvy zásuviek sa dajú úplne vysunúť a majú maximálne zaťaženie.
Podrobný návod na inštaláciu posuvných líšt zásuviek
Než začnete, je dôležité zhromaždiť všetky nástroje a materiály, ktoré budete potrebovať. Tieto nástroje vám pomôžu dosiahnuť presné merania a bezpečnú inštaláciu.
Krok 1: Meranie a označenie
Pomocou meracej pásky presne zmerajte šírku, hĺbku a výšku zásuvky a skrinky. Prvým krokom je označenie umiestnenia posuvných koľajníc vo vnútri skrinky. Veľkosť a štýl zásuvky určí umiestnenie výsuvov zásuviek. Zvyčajne majú tendenciu byť umiestnené približne v polovici spodnej časti skrinky. Po označení polohy posúvača nakreslite čiaru rovnobežnú s hornou časťou skrinky. Ďalej umiestnite diapozitívy pozdĺž čiar, ktoré ste vytvorili. Zvážte požadovanú vzdialenosť medzi stranami zásuvky a skrinky. Vo všeobecnosti sa odporúča ponechať na každej strane 1/2-palcovú vôľu pre hladký chod.
Krok 2: Inštalácia koľajníc do skrinky
Začnite demontážou koľajničiek. Širšie sú na korpus skrinky. Najprv umiestnite posúvač kovovej zásuvky na stranu skrinky a zarovnajte ho s označeným miestom. Uistite sa, že posúvač je vodorovný a zarovnaný s predným okrajom skrinky. Ak chcete nainštalovať koľajnice, držte ich pevne za značky, ktoré ste urobili, a potom vložte skrutky do prednej a zadnej časti koľajníc. Vezmite ceruzku a označte montážne otvory na skrinke. Pomocou elektrickej vŕtačky s príslušným vrtákom vytvorte na vyznačených miestach vodiace otvory. Tieto vodiace otvory uľahčia vloženie skrutiek a zabránia štiepeniu dreva. Keď sú vodiace otvory pripravené, pripevnite posúvač zásuvky ku skrinke pomocou skrutiek. Začnite vložením skrutiek do vodiacich otvorov a ich utiahnutím. Keď sú skrutky a diapozitívy na mieste, zopakujte to na druhej strane skrinky.
Krok 3: Montáž posúvača na stranu zásuvky
Ďalším krokom je namontovanie ďalšieho posúvača na stranu zásuvky podľa vášho výberu. Úzke by sa mali inštalovať na bočnice zásuviek. Opäť budete chcieť označiť strany približne v polovici dĺžky zásuvky. V prípade potreby nakreslite rovnú čiaru pomocou vodováhy. Potom umiestnite kovový posúvač zásuvky na stranu zásuvky a zarovnajte ho so zodpovedajúcim posúvačom skrinky. Uistite sa, že posúvač je vodorovný a zarovnaný s predným okrajom zásuvky.
Krok 4: Zarovnanie a pripevnenie nástavcov
Po označení bokov zásuvky vysuňte jeden z posuvných nástavcov v posúvači zásuvky až po čiaru, ktorú ste práve nakreslili. Toto je dobrý bod, aby ste rýchlo zistili, či je predĺženie snímky zarovnané. Ak ich potrebujete znížiť alebo zvýšiť o niekoľko milimetrov, môžete nakresliť novú čiaru. Označte montážne otvory na zásuvke pomocou ceruzky. Pomocou elektrickej vŕtačky s príslušným vrtákom vytvorte na vyznačených miestach vodiace otvory. Tieto vodiace otvory uľahčia vloženie skrutiek a zabránia štiepeniu dreva. Ak ste spokojní s umiestnením nástavcov koľajníc, pripevnite jednu stranu pomocou skrutiek dodaných v súprave koľajníc zásuviek. Prevrátte a nainštalujte druhú stranu presne do rovnakej polohy ako druhá strana.
Krok 5: Vloženie zásuvky
Posledným krokom je vloženie zásuvky do skrinky. Rôzne lišty zásuviek majú mierne odlišné mechanizmy, ale vo všeobecnosti sú konce lišty umiestnené vo vnútri skrinky. Budete vedieť, kedy je dráha správne pripojená, keď ste vo veľmi plynulom pohybe a mimo neho. Po nainštalovaní posuvných prvkov zásuvky vyskúšajte hladkosť a vyrovnanie zásuvky. Zasuňte zásuvku do skrinky a sledujte pohyb. Dbajte na to, aby sa zásuvka posúvala hladko a rovnomerne.
Riešenie problémov pri inštalácii líšt
Ak spozorujete akékoľvek lepenie alebo nerovnomerný pohyb, upravte polohu posúvača podľa potreby. To môže vyžadovať mierne uvoľnenie skrutiek a zmenu polohy sklíčok, aby sa dosiahlo lepšie zarovnanie. Ak po inštalácii narazíte na problémy so zarovnaním alebo hladkou prevádzkou, neváhajte a vykonajte úpravy.
Bežné problémy
- Nesprávne zarovnanie alebo prilepenie zásuvky: Nesprávna inštalácia môže viesť k nesprávnemu vyrovnaniu alebo prilepeniu zásuvky.
- Nerovnomerný pohyb alebo odpor: Ak zásuvka nie je správne nainštalovaná alebo zarovnaná, zásuvka môže pri otváraní a zatváraní vykazovať nerovnomerný pohyb alebo odpor.
- Neprimeraná nosnosť: Ak vybrané lišty zásuvky nemajú dostatočnú nosnosť pre zamýšľanú záťaž, môžu časom zlyhať alebo sa poškodiť.
