Detailný návod na osadenie sifónu pod sprchovú vaničku

Sprchová vanička tvorí základ každého sprchového koutu - jej správne usadenie je kľúčové pre funkčnosť, tesnosť i životnosť celého priestoru. Ak sa púšťate do rekonštrukcie kúpeľne svojpomocne a čaká vás montáž sprchovej vaničky, nemusíte sa báť. S jasným návodom a trochou zručnosti zvládnete inštaláciu aj bez pomoci odborníka. Inštalácia nie je príliš zložitá, ale aby bola sprchová vanička plne funkčná a aby ste mohli využívať všetkých výhod, ktoré ponúka, od plynulého odtoku vody až po dlhú životnosť, je potrebné dodržať správny postup.

Typy inštalácie sprchovej vaničky

Jednotlivé kroky inštalácie sa budú odvíjať od typu vaničky a spôsobu jej inštalácie. Sprchovú vaničku môžete uložiť na nožičky, zapustiť do podlahy alebo namontovať priamo na podlahu. Vždy ale rešpektujte montážny návod výrobcu, keďže inštalácia sprchovej vaničky sa môže líšiť podľa výrobcov.

Montáž na nožičky

Považuje sa za jednu z jednoduchších možností, pretože nevyžaduje zásah do podlahy. Obráťte vaničku spodnou stranou nahor a podľa typu vaničky je buď možné nožičky priamo našroubovať do závitov umiestnených na spodnej strane, alebo bude potrebné podľa návodu navŕtať otvory pre pripevnenie nožičiek.

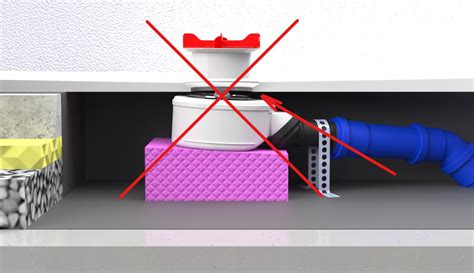

Montáž na podlahu

Montáž sprchovej vaničky na podlahu je o niečo náročnejšia, ale výsledkom je čistejší a elegantnejší vzhľad. Podklad musí byť dokonale vyrovnaný a pevný, častou voľbou je betón alebo dlažba. Je to obľúbená voľba, pretože sa inštaluje priamo na podlahu a nevyžaduje obmurovanie ani zapustenie do podlahy. Je konštruovaná tak, aby mohla stáť samostatne bez nožičiek či inej opory. Pri zapustení vaničky do podlahy postupujete podobne. Provizórne umiestnite sprchovú vaničku na pripravené miesto, obkreslite jej obrys a vyznačte polohu sifónu. Umiestnite sprchovú vaničku, prišroubujte hornú časť sifónu a rovnomerne vaničku zaťažte.

Výber sifónu pre sprchovú vaničku

Nielen sprchová vanička, ale aj všetky ostatné vodovodné armatúry musia byť pripojené k odtoku cez sifón. Ukazuje sa, že to nie je také jednoduché. Vynára sa množstvo otázok: aká je jeho funkcia, aké odrody sú v predaji, ako sa líšia ich dizajn a aké parametre by ste si mali pri nákupe všímať? Pokúsime sa vám pomôcť vysporiadať sa so všetkými týmito problémami.

Funkcia a význam sifónu

Úlohou tohto prvku drenážnych armatúr je zabezpečiť nerušený odtok vody zo sprchovacieho kúta do kanalizácie. Výrobcovia vyvíjajú nové, vylepšené modely, ktoré nielen odvádzajú vodu, ale uľahčujú jej rýchle odstránenie v priebehu niekoľkých sekúnd. Tým sa vytvorí vodná zátka, ktorá zabráni prenikaniu pachov z kanalizácie z potrubia do miestnosti. Zápach z kanalizácie nie je len nepríjemný, plyny môžu byť pri vdýchnutí toxické a zdraviu nebezpečné. Vodný uzáver je špeciálny dizajn sifónu. Ak sprchovací kút dlhší čas nepoužívate, vodná zátka môže vyschnúť. Ak k tomu dôjde, kúpeľňa sa naplní nepríjemným zápachom. Napraviť situáciu je veľmi jednoduché - zapnite vodu. Vytvorí sa nové hydraulické tesnenie a problém zmizne.

Klasifikácia sifónov podľa dizajnu

Na základe ich konštrukčných prvkov existuje niekoľko typov sifónov. Všetky je možné použiť pri pripojení sprchovej vaničky. Pri výbere konkrétneho typu je potrebné zohľadniť prítomnosť prepadového otvoru v dizajne vaničky. Ak je vanička do kabínky vybavená prepadom, určite potrebujete príslušný sifón, pretože pri pretečení vaničky voda jednoducho pretečie cez otvor na podlahu. Takéto príslušenstvo môže byť ktorákoľvek z vyššie uvedených odrôd. Charakteristickým znakom je prítomnosť prídavného potrubia spájajúceho konštrukciu sifónu a prepadu. Prítomnosť takejto funkcie, ako je prepad, robí použitie sprchovej vaničky praktickejším. S dostatočnou hĺbkou v nej môžete kúpať malé dieťa ako vo vani, alebo dokonca prať. Horný otvor má spravidla menší priemer - asi 4 cm. Spojovacia hadica je vyrobená ohybne - z vlnitej rúrky, pretože umiestnenie prepadu sa môže líšiť v závislosti od typu sprchovacieho kúta a sifón by mal pasovať najviac modelov.

Typ #1 - Sifón na fľašu

Prvým typom sifónov je typ fľaše. Vo svojom dizajne pripomína banku. Na jednom konci je pripojený odtok z vaničky s filtračnou mriežkou (výstup) a na druhom konci je pripojené kanalizačné potrubie. Hydraulické tesnenie je vytvorené v dôsledku skutočnosti, že výstup zo sifónu je umiestnený nad okrajom vstupného potrubia. Existujú dve možnosti konštrukcie: s rúrkou ponorenou do vody, alebo s dvoma prepojenými komorami s prepážkou. Obe odrody sú rovnako účinné. Zariadenie je vyrobené z plastu. Sediment sa zhromažďuje na dne a musí sa pravidelne odstraňovať. Na čistenie modelu fľaše musia byť drenážne armatúry prístupné zospodu a dizajn štandardných sprchových vaničiek zriedka vyžaduje pohodlnú výšku.

Typ #2 - Potrubný sifón

Rovnako bežnou možnosťou je potrubný sifón. Je to zakrivená trubica vyrobená z tvrdého plastu. Vyžaduje sa ohyb. Najčastejšie sa modely rúr vyrábajú v tvare písmena „S“ alebo písmena „U“. Táto konfigurácia zabezpečuje prirodzené vytvorenie vodnej zátky v zákrutách. Potrubné sifóny sú kompaktné a ľahko sa zmestia pod sprchovací kút. Existujú úpravy pre vaničky akejkoľvek výšky, dokonca aj tie najnižšie. Vďaka hladkému vnútornému povrchu plastu, z ktorého je zariadenie vyrobené, sa nečistoty nehromadia na stenách, ale sú posielané rovno do odtoku. Hlavnými výhodami tohto typu drenážnych armatúr sú trvanlivosť a absencia potreby častého čistenia. Okrem výšky samotného sifónu je potrebné vziať do úvahy aj potrebný uhol vychýlenia pre bežný odtok vody. Referenčný bod je miesto vloženia do kanalizačného potrubia.

Typ #3 - Vlnitý sifón

Najpopulárnejšie sifóny pre nízke vaničky sú vyrobené z vlnitej rúry. Podľa princípu činnosti sú totožné s konvenčnými modelmi rúr, ale ich hlavná vlastnosť je obsiahnutá v pružnom a elastickom zvlnení: sifón je možné manuálne nastaviť do akéhokoľvek vhodného tvaru. Vďaka tejto všestrannosti sú vlnité modely vhodné pre všetky sprchové kúty. Hlavnou podmienkou je, že ohyb sifónu musí byť vyrobený tak, aby voda na tomto mieste úplne zablokovala otvor potrubia. Iba v tomto prípade bude hydraulický ventil fungovať správne. Hlavná nevýhoda tohto dizajnu je spôsobená štruktúrou vlnitej hadice. Keďže celý jeho vnútorný povrch tvoria malé záhyby, hromadí sa v nich špina. Okrem toho, aby sa zabezpečila potrebná flexibilita, hrúbka stien hadice je dosť nízka, čo tiež ovplyvňuje životnosť zariadenia. Sifón sa rýchlo rozpadá a vyžaduje čistenie.

Typ #4 - Verzia so suchým sifónom

Aby sa zabezpečila minimálna možná výška sifónu, výrobcovia upustili od konvenčného vodného uzáveru v prospech novej technológie ochrany pred „zápachmi“ z kanalizácie - silikónovou membránou. Modely s takýmto systémom sa nazývajú suché sifóny, pretože voda v nich nezostáva, ale ide priamo do odtoku. Silikónová membrána funguje ako ventil, ktorý umožňuje prúdenie vody v požadovanom smere, ale zadržiava plyny z odtoku. Vyzerá ako pevne zvinutá polymérová trubica, ktorá sa narovná a umožní prietok vody a akonáhle sa zastaví, vráti sa do pôvodnej polohy. Ďalšou výhodou tohto dizajnu je, že nemrzne a nevysychá. Dokonca aj v prítomnosti vyhrievanej podlahy - častého vinníka odparovania vodného uzáveru a vzniku nepríjemných pachov v kúpeľni - silikónová membrána nebude žiadnym spôsobom poškodená. Táto funkcia hrá dôležitú úlohu v miestnostiach, ktoré sú prerušovane vykurované, napríklad v samostatne stojacom kúpeľnom dome alebo saune v krajine. V tejto situácii je významnou výhodou prítomnosť sifónu, ktorý nie je potrebné zakaždým „konzervovať“, aby vplyvom vody, ktorá v ňom zostala, nepraskol mrazom. Tento typ sifónu je najdrahší, ale jeho účinnosť ospravedlňuje vysokú cenu.

Ovládanie vypúšťania vody

Sifón pre vaničku je súčasťou konštrukcie odtoku. Často je potrebné nechať v panvici trochu vody. Za týmto účelom zatvorte výstup zo sifónu. Existuje niekoľko možností, ako to urobiť:

• pomocou korku;
• pomocou páky;
• stlačením tlačidla.

Pozrime sa na všetky metódy kontroly odtoku, aby sme pochopili, ako fungujú.

Korok ako riadiaci mechanizmus

Najprimitívnejšou elementárnou možnosťou je dizajn so zástrčkou. Tento výtok nie je vybavený žiadnymi ventilmi, voda jednoducho opúšťa vaničku otvorom a ide priamo do sifónu. Na zachytávanie vody sa vypúšťací otvor uzavrie ručne pomocou zátky. Tento dizajn nepredstavuje žiadnu zložitosť. Táto technika je každému známa, pretože sa používa v bežných vaniach a umývadlách. V moderných sprchovacích kabínach sa bežné odtoky používajú čoraz menej. Zásobníkové sifóny, v ktorých je odtokový otvor v prípade potreby uzavretý zátkou, sú málo žiadané. Nahrádzajú ich pohodlnejšie modely s tlačidlom. Pojem „vypúšťacia zátka“ čoskoro úplne zmizne z každodenného života, nahradia ho nové automatické zariadenia.

Ovládanie vypúšťania pomocou páky

Zásuvka s automatickým spodným ventilom je oveľa pohodlnejšia ako bežný „zástrčkový“ systém. Nie je potrebné neustále hľadať tú istú zátku, otvor sa zatvorí automaticky, keď otočíte pákou. Dizajn je pomerne jednoduchý, páka sa zvyčajne nachádza v oblasti mixéra. Ventil a mixér sa predávajú a inštalujú spolu, čo nie je príliš výhodné. Otáčanie ventilu vedie k čiastočnému alebo úplnému zablokovaniu vypúšťacieho otvoru. Tento systém je pohodlný, pretože nie je potrebné sa ohýbať, hľadať zástrčku alebo ponoriť ruku do vody.

Tlačidlo click-clack pre uvoľnenie vody

Samostatne od mixéra si môžete zakúpiť automatický vypúšťací ventil systému Click-clack, známy aj ako Push&Open. Ventil je veľké tlačidlo, ktoré sa dá stlačiť nohou. Tlačidlový splachovací systém sa ľahko používa, vyzerá štýlovo a nevyžaduje, aby ste si namáčali prsty do špinavej vody, aby sa voda uvoľnila, ako je to v prípade zástrčky. Pri jednom stlačení sa odtok uzavrie, pri opätovnom stlačení sa otvorí. Používanie takého zariadenia je jednoduché ako lúskanie hrušiek a jeho inštalácia je oveľa jednoduchšia a rýchlejšia ako automatický pákový ventil.

Vlastnosti výberu drenážnych armatúr pre sprchy

Výber správneho sifónu pre sprchovú vaničku nie je taká jednoduchá úloha, ako sa na prvý pohľad zdá. Rozhodujúce faktory, ktoré je potrebné zvážiť pri výbere, sú:

• geometrické rozmery - priemer a výška otvoru;
• kvalita materiálu;
• technické charakteristiky - priepustnosť a výkon;
• zložitosť inštalácie;
• prevádzkové funkcie.

Po komplexnom posúdení modelu, ktorý sa vám páči, na základe všetkých ukazovateľov, si môžete konečne vybrať.

Geometria a vzhľad zariadenia

Výška inštalácie sa volí v závislosti od konštrukcie vaničky a spôsobu jej inštalácie. Ak je sprchovací kút inštalovaný na vyvýšenom povrchu, rozsah veľkostí sa výrazne zvyšuje. Najčastejšie existujú sifóny s výškou 8 až 20 cm. Najťažšie je vybrať správnu možnosť pre nízke vaničky inštalované priamo na podlahu. Nízke vaničky sa spravidla inštalujú bez akéhokoľvek základu, priamo na podlahu a dokonca sa pevne prilepia polyuretánovou penou, bez toho, aby premýšľali o dôsledkoch. Sifón pre takúto kabínu musí byť vybraný so všetkou zodpovednosťou, pretože jeho výmena bude vyžadovať značné úsilie. Podľa noriem môže byť priemer odtokového otvoru:

• 52 mm;
• 62 mm;
• 90 mm.

Tu je výber zrejmý - priemer vstupnej mriežky odtokových armatúr sa musí zhodovať s otvorom v vaničke. Pri nákupe zhodnoťte kvalitu konštrukcie a samotných dielov. Plastové puzdro by nemalo mať viditeľné poškodenie: praskliny, škrabance, triesky, preliačiny. Akékoľvek stopy deformácie výrobku nepochybne ovplyvnia tesnosť armatúr a dajú o sebe vedieť skorým únikom.

Technické parametre a prevádzkové vlastnosti

Priepustnosť sifónu ukazuje, koľko litrov vody za sekundu ide do kanalizácie. Tento indikátor je dôležitý pre sprchové kabíny, pretože hĺbka podnosu zvyčajne nie je vysoká a spotrebuje sa veľa vody. Aby sa vanička nezaplavila a voda mala čas odtiecť, je potrebné vybrať drenážne armatúry v spojení s mixérom a jeho výkonom. Minimálna priepustnosť je štandardizovaná podľa GOST 23289-94. Pre nízke sprchové vaničky s odtokom by to malo byť minimálne 15 l/min a pre hlboké vaničky a sifóny s prepadom minimálne 21 l/min. Priepustnosť sa vypočíta v súlade s výškou samotnej vaničky a priemerom výstupného otvoru sifónu.

Výkonové charakteristiky a zložitosť inštalácie

Inštalácia modelov plastových sifónov sa vykonáva pomocou minimálneho množstva nástrojov. Hlavná vec je zachovať tesnosť všetkých spojov. Podľa regulačnej dokumentácie sa musia odtokové armatúry ľahko demontovať ručne, čo je veľmi dôležité v núdzových situáciách, keď je odtok upchatý alebo zlomený. Dobrým doplnkom sú lapače vlasov a veľkých nečistôt. Vďaka takýmto sieťkam je údržba sifónu jednoduchá a rýchla. Hlavným problémom pri obsluhe sifónov vaničiek je čistenie. Pri výbere sifónu analyzujte, aké ľahké je k nemu dostať a či je to možné bez demontáže celej kabíny. Niektoré armatúry s výstupným priemerom 90 mm je možné čistiť priamo cez odtokový otvor. Jeho veľkosť vám umožňuje rozobrať a odstrániť všetky potrebné prvky a potom ich nainštalovať v opačnom poradí.

Montáž sifónu pod sprchovú vaničku

Inštaláciu sifónu pre sprchovací kút s vaničkou je možné vykonať bez zapojenia profesionálneho inštalatéra. Môžete to urobiť sami, pretože nie sú potrebné žiadne špeciálne nástroje ani špeciálne zručnosti.

Potrebné nástroje

Nástroje, ktoré budete potrebovať, sú nastaviteľný kľúč a tesniaca pištoľ v tube. Pri výbere tmelu dávajte pozor na jeho zloženie - pre sprchovací kút je lepšie brať silikón.

Postup inštalácie

1. Príprava vaničky a sifónu: Položte vaničku na základňu. Na začiatok by sa mal sifón rozobrať v súlade s pokynmi. Pred inštaláciou a pripojením sifónu je zariadenie zmontované a sú nainštalované montážne kolíky, pomocou ktorých je telo sifónu pripevnené k vaničke. Na ohybnú rúrku je nasadené gumové tesnenie a prevlečná matica.
2. Meranie a sklon: Vykonajú sa merania. Výška odtokového otvoru sprchovacieho kúta by mala byť o niekoľko centimetrov väčšia ako výška vstupu do kanalizačného potrubia. Je potrebné udržiavať sklon 2-3 stupne.
3. Tesnenie spojov: Všetky spoje by mali byť pokryté tesniacou hmotou, aby sa zabránilo úniku. Pozdĺž okraja sifónu položíme gumené tesnenie, ktoré bude zospodu priliehať k vaničke. Inštalujeme tesnenie pozdĺž línie spájajúcej potrubie so sifónom.
4. Inštalácia roštu a tesnenia: V odtokovom otvore je inštalovaný rošt a tesnenie.
5. Montáž prepadu (ak je prítomný): Ak dôjde k pretečeniu, nainštalujte na vlnitú rúrku kužeľovité tesnenie a maticu. Pripojte jeden koniec zvlnenia k prepadovému otvoru a druhý k sifónu. Rúru, ktorá sa predáva vždy s nejakou maržou na orezanie, narežeme na požadovanú dĺžku.
6. Zostavenie a pripojenie sifónu: Zostavený sifón naskrutkujte na výstup a prepad. V tele sifónu s pripojenou rúrkou, ktorá môže byť napojená priamo alebo pod uhlom, inštalujeme vodný uzáver. Zariadenie upevňujeme na vaničku kovovými kolíkmi, ktoré sú súčasťou balenia. Sifón upevnený na vaničke uzavrieme ochranným plastovým krytom. Sifón, zostavený a zaistený na nízkej vaničke, je na vrchu zakrytý ozdobným a ochranným krytom z nehrdzavejúcej ocele.
7. Pripojenie ku kanalizácii: Do kanalizačného potrubia je vyrezaný prvok s rúrkou. Pripojte armatúry na kanalizáciu.
8. Skúšobná prevádzka: Po inštalácii vykonajte skúšobnú prevádzku. Ak existuje automatický spodný ventil, skontrolujte jeho činnosť. Naplňte vaničku a vypustite vodu. Spravidla, ak dôjde k odtlakovaniu, keď sa vypustí veľké množstvo vody (pod tlakom vlastnej hmotnosti), netesnosť sa dá ľahko identifikovať. Na križovatke sa môžu objaviť kvapky - to je zlé znamenie. V tomto prípade budete musieť začať odznova a venovať viac času izolácii.
9. Dôležitý tip: Matice príliš neuťahujte. Príliš utiahnuté spojenie môže spôsobiť deformáciu tesnenia. V tomto stave nie je schopný plne vykonávať svoju funkciu, čo sa stáva častou príčinou mokrej podlahy pod sifónom. Po uistení, že prevádzka je normálna, umiestnime vaničku so sifónom na správne miesto.

Údržba a riešenie problémov

Dôležitým aspektom je pravidelné čistenie, aby ste predišli skorej výmene sifónu. Ak máte problém s odtokom vody, skúste pred výmenou celého sifónu iba jeho vyčistenie. Tým, že rozoberiete sifón a vyberiete z neho všetky nečistoty a usadeniny, si môžete uľahčiť prácu. Poškodený sifón zabraňuje odtoku vody zo sprchovej vaničky alebo spôsobuje pretekanie vody. Jeden koniec sifónu vytiahnite z odpadovej trubky a druhý koniec opatrne odšroubujte z uchytenia pod sprchovou vaničkou. Nezabudnite na odšroubovanie odtokovej mriežky. Samotná výmena sifónu bude o niečo zložitejšia. Dôležitým aspektom pre výmenu je voľba správnych systémových dielov. Ak sú trubky z plastu, vyvarujte sa použitia hydroxidu sodného.
