Detailný Postup Osadenia a Rekonštrukcie Stropných Trámov a Konštrukcií

Pri výstavbe akéhokoľvek objektu zohráva stropná konštrukcia kľúčovú úlohu. Nejde len o deliaci prvok medzi podlažiami, ale predovšetkým o nosný prvok, ktorý musí spĺňať prísne technické a bezpečnostné požiadavky. Drevené stropné konštrukcie predstavujú neoddeliteľnú súčasť starších obytných stavieb a majú na našom území silnú tradíciu, pričom sa vyvíjali už od začiatku 11. storočia. V súčasnosti existuje viacero typov stropných systémov, pričom každý z nich má svoje špecifické vlastnosti a postupy pri montáži. Tento článok sa zameriava na detailný popis postupov osadenia stropných trámov a ďalších konštrukcií, vrátane ich rekonštrukcie a modernizácie.

Typy Stropných Konštrukcií

Drevené stropy predstavujú tradičné a stále rozšírené konštrukčné riešenie v rodinných domoch, ktoré vnáša do interiérov príjemnú prírodnú atmosféru a podčiarkuje rustikálny charakter priestoru. Podľa konštrukcie môžeme rozlíšiť viacero základných typov drevených stropov.

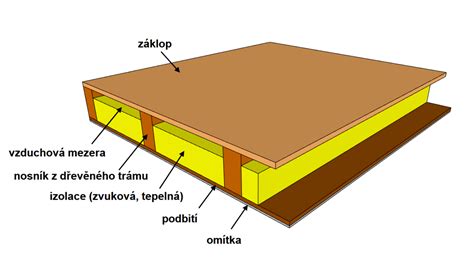

Drevené Stropné Konštrukcie

Základným nosným prvkom všetkých druhov trámových stropov sú stropné trámy (tzv. stropnice), pravidelne rozmiestnené v osovej vzdialenosti 0,9 až 1,2 metra. Typické rozmery sa pohybujú v rozpätí šírky od 80 do 200 mm a výšky od 120 do 300 mm. Orientačný výpočet výšky trámu možné vykonať pomocou empirického vzťahu: h = (20 × l) + 180 (mm), kde l je rozpätie v metroch. Pomer výšky stropnice k jej šírke sa zvyčajne pohybuje od 7/5 do 2. Dĺžka uloženia stropníc v nosnej stene je štandardne od 150 do 200 mm.

Medzi najznámejšie typy patria:

• Trámové stropy: Sú charakteristické prítomnosťou stropných nosníkov. Tieto môžu byť priznané, alebo môžu byť doplnené o podbitie či záklop, čím sa vytvorí rovný podhľad. V prípade priznaných stropných trámov sa na ne priamo upevňujú podlahové dosky hrúbky 30 až 40 mm alebo drevený záklop z 25 mm hrubých dosák.

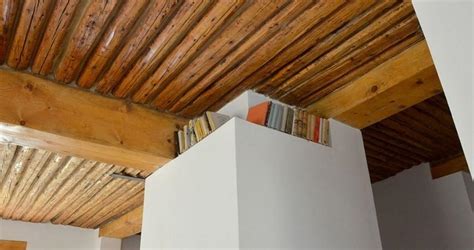

• Povalové stropy: Využívajú hrubšie drevené prvky - povaly. Doskové (povalové) stropy tvorili trámy kladené k sebe na zraz a spájané klinmi alebo skobami, čím vznikala spolupôsobiaca doska.
• Kazetové stropy: Pre esteticky náročnejšie interiéry sa uplatňuje kazetový strop, často zdobený a tvorený zložitými drevenými prvkami. Vzniká vložením priečnych trámov (výmen) medzi hlavné stropné trámy. Výmeny majú zvyčajne polovičnú výšku stropníc, do ktorých sú začapované.
• Fošňové stropy: Využívajú fošne s dimenziami približne 60/240 mm, kladené v osovej vzdialenosti 600 mm a zabezpečené proti klopeniu krížovými vzperami.

V moderných drevostavbách sa tradičné drevené trámy nahrádzajú tzv. skriňovými alebo I-beam nosníkmi, ktoré prinášajú úsporu materiálu a eliminujú niektoré nevýhody klasických trámov. I-nosníky majú stenu z aglomerovaného materiálu - OSB dosky a pásnice z nekonečného dreveného vlysu, resp. z lisovaného dreva. Ich výhodou je, že s ich pomocou je možné preklenúť väčšie rozpony a že znamenajú značnú úsporu materiálu. Nevýhodou je ich nižšia stabilita pri klopení.

Stropné Systémy z Pórobetónových Dielcov

Jedným z moderných a efektívnych riešení sú stropné systémy z pórobetónových dielcov, ktoré si postupne získavajú obľubu vďaka svojim výborným tepelnoizolačným vlastnostiam, nízkej hmotnosti a rýchlej montáži. Tieto veľkorozmerné vystužené prefabrikáty sú vyrábané na zákazku a ich montáž si nevyžaduje klasické debnenie ani podpery v tradičnom zmysle.

Podrobný Postup Osadenia Stropných Trámov a Dielcov

Proces montáže akéhokoľvek stropného systému si vyžaduje dôsledné dodržiavanie platných technických, bezpečnostných a iných noriem. Pri montáži stropných dielcov z pórobetónu, ako aj pri klasických trámových stropoch, je dôležité dbať na presnosť a dodržiavať pokyny výrobcu a projektovú dokumentáciu.

1. Príprava a Manipulácia s Materiálom

Pred samotnou montážou je nevyhnutné zabezpečiť rovný a pevný podklad. Stropné tvárnice a trámy sa môžu z dopravného prostriedku vykladať ručne alebo pomocou žeriava. Je však dôležité, aby sa s nimi manipulovalo takým spôsobom, ktorý by nepoškodil ich štruktúru. Nesmú sa zhadzovať ani vysýpať. Stropné trámy sa zvyčajne skladujú usporiadané podľa dĺžky. Ak je podklad nerovný, je potrebné ho podložiť drevenými fošňami alebo hranolmi v pravidelných intervaloch, napríklad každých 1,5 metra. Väčšie množstvá trámov sa môžu ukladať vo viacerých vrstvách, pričom medzi jednotlivými vrstvami je potrebné kolmo podložiť hranoly alebo laty. Ak stropné vložky nie sú paletované, po roztriedení sa môžu uložiť na rovný podklad.

2. Umiestnenie Montážnych Podpier

Pred kladením samotných stropných trámov je kľúčové rozmiestniť montážne podpery. Tieto podpery sa umiestňujú rovnomerne po dĺžke trámov podľa výkresu skladby stropu, pričom 1 až 3 kusy na jeden trám v závislosti od jeho dĺžky sú bežné. Počet podpier nesmie byť nižší, než predpisuje výrobca. Pri viacpodlažných budovách je nevyhnutné zohľadniť možné zaťaženie nižších stropov. Navrhovanie profilov a stuženia podpernej konštrukcie, vrátane pozdĺžneho trámca, stojky, pätky a výstuh, prináleží zodpovednosti stavbyvedúceho.

3. Kladenie Stropných Trámov a Vložiek (Pre klasické trámové a betónové stropy s vložkami)

Samotné stropné trámy sa rozmiestňujú podľa výkresu skladby na pripravené murivo. Dôležité je, aby úložná plocha bola vodorovná, a aby betónový pás trámu dosadal na ňu celou svojou plochou. Predpísaná úložná dĺžka je uvedená vo výkrese skladby, pričom minimálna hodnota predpísaná výrobcom sa pohybuje od 100 do 160 mm v závislosti od dĺžky trámu. Stropné trámy sa ukladajú v predpísaných osových vzdialenostiach.

Po uložení trámov sa medzi ne umiestnia koncové stropné tvárnice s plnými čelami. Tieto koncové tvárnice zabraňujú zatečeniu betónu do medzier. Pri ich kladení je potrebné skontrolovať osovú vzdialenosť trámov. Následne sa rozmiestňujú ďalšie stropné tvárnice, ktoré sa kladú kolmo na rozpätie trámu.

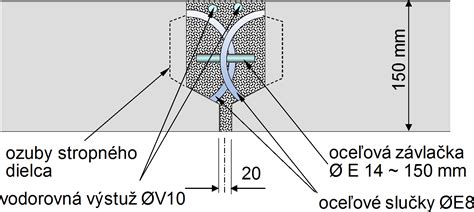

4. Kladenie Stropných Dielcov z Pórobetónu

Pri použití stropných dielcov z pórobetónu je proces mierne odlišný. Dielce sa kladú po jednotlivých položkách podľa dodaného výkresu skladby. Podkladom pre ne je zvyčajne tenkovrstvová lepiaca malta používaná na murovanie. Správnu polohu osadenia dielcov najlepšie zabezpečia dvaja pracovníci. Pri ich kladení je dôležité kontrolovať dostatočnú dĺžku uloženia dielca na korunu múru, ktorá nesmie byť menšia ako 100 mm. Medzi susednými dielcami by mala zostať medzera približne 10 mm, ktorá umožní vytiahnutie závesných popruhov. Pomocou oceľového páčidla sa dielce dotlačia tesne k predchádzajúcim, čím sa zabezpečí ich správne osadenie. Dielce sú obvykle vybavené perom a drážkou, ktoré do seba zapadajú. Šípka na čelách dielcov musí smerovať vždy nahor.

5. Pochôdznosť Stropu a Príprava na Betonáž

Po postavení montážneho podoprenia, uložení stropných trámov a vložiek (alebo pórobetónových dielcov) sa strop stáva pochôdznym. Je však dôležité dodržiavať bezpečnostné pokyny. Pohybovať sa po strope je možné len po vopred položených fošniach, a to s fúrikom s naloženým betónom (maximálne 75 litrov). Po debniacich platniach sa nesmie chodiť ani jazdiť.

Pred samotnou betonážou je nevyhnutné dôkladne skontrolovať podpernú konštrukciu. Stojky je potrebné dotiahnuť, prípadne podklinovať, aby sa dosiahlo predpísané zvýšenie (vzopätie v strede trámu). Podľa výkresu skladby sa musí prekontrolovať uloženie stropných dielov a podľa výkresu výstuže aj uloženie výstuže. Pri pórobetónových dielcoch sa na okraji obvodového muriva do tenkovrstvovej lepiacej malty ukladajú vencové tvárnice. Tieto slúžia na vytvorenie stužujúceho obvodového venca stropu. Ako vencová výstuž sa používajú vopred pripravené armokoše. Ak nie je v projekte statiky stanovené inak, minimálne 4 kusy profilov s priemerom 10 mm v pozdĺžnom smere a strmene s priemerom 6 mm v rozstupoch približne 250 mm sú štandardom. Spájanie pozdĺžnej výstuže sa môže vykonať s presahom.

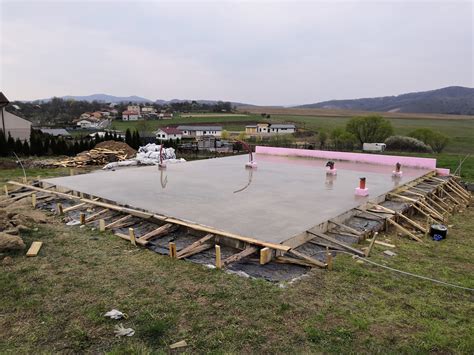

6. Betonáž Stropov

Na betonáž stropov sa môže použiť betón požadovanej kvality, pričom minimálna trieda je C 20/25. Betón musí byť plastický, nie riedky.

Ak sa na betonáž používa žeriav, násypka s betónom by sa mala otvoriť až tesne nad stropom. Betón dopravovaný pumpou sa nesmie vypúšťať z výšky, ale z položenej hadice a musí sa hneď rozhŕňať, aby sa nenakopil. Pri pórobetónových dielcoch sa po uložení všetkej výstuže veniec vybetónuje. Pri opatrnom postupe nie je potrebné vencové tvárnice dodatočne fixovať. Zároveň s betonážou venca sa zalejú aj drážky medzi stropnými dielcami. Tieto pozdĺžne drážky sa zalievajú murárskou lyžicou. V hornej časti má drážka šírku 50 mm.

Zateplenie Stropu nad Neobývaným Podkrovím

Správne zateplenie stropu je kľúčové pre minimalizáciu tepelných strát v zime a zabránenie prehrievaniu interiéru počas horúcich letných mesiacov. Pre bungalovy s neobývaným podkrovím a obmedzenou výškou strechy je nevyhnutné riešiť izoláciu stropu s dôrazom na maximálnu efektivitu. Vami navrhovaná skladba začína z interiéru parozábrannou fóliou, ktorá sa pripevní na stropné trámy. Nad parozábranou sa následne ukladá tepelná izolácia.

Pre tepelnú izoláciu sa odporúča použiť sklenú alebo kamennú minerálnu vlnu minimálne v dvoch vrstvách. Prvá vrstva by mala byť uložená medzi stropné trámy a druhá vrstva na ne. Celková hrúbka izolácie by nemala byť nižšia ako 240 mm. Tento minimálny odpor R okolo 10 je ideálny pre dosiahnutie vynikajúcich tepelnoizolačných vlastností. V prípade, že stropné trámy majú štandardnú výšku (napríklad 20 cm), je potrebné túto výšku navýšiť, aby sa dosiahla požadovaná celková hrúbka izolácie. Možnosti zahŕňajú konštrukciu smerom dole (rošt z fošní 5x10 cm upevnený na spodnú stranu trámov) alebo konštrukciu smerom hore (ďalšia vrstva drevených prvkov na trámy).

Kľúčovým prvkom správneho zateplenia je parozábrana. Je nevyhnutné, aby bola aplikovaná odborne a bez najmenších nedostatkov. Pre jej montáž sa odporúča použiť certifikované systémy, ako napríklad KNAUF INSULATION HOMESEAL LDS 100, spolu s tmelom HOMESEAL SOLIMUR a páskou HOMESEAL SOLIFIT S. Spoje fólie musia byť dôkladne prelepené a všetky prestupy utesnené. Parozábrana zabraňuje prenikaniu vlhkosti z interiéru do konštrukcie stropu a izolácie, čím chráni drevené prvky pred degradáciou a zabezpečuje dlhodobú funkčnosť tepelnej izolácie.

V prípade, že sa na povale plánuje pochôdzna podlaha, je dôležité zvoliť vhodný materiál. Klasické drevené dosky sú difúzne otvorené a "dýchajú", zatiaľ čo OSB dosky sú difúzne uzatvorené a neprepúšťajú vlhkosť. Vždy platí pravidlo, že vrstva pod izoláciou musí byť paronepriepustná a vrstvy nad izoláciou paropriepustné, aby sa prípadná vlhkosť mohla odvetrať. Pre zateplenie dutiny stropu sa často používa fúkaná minerálna izolácia, napríklad Supafil Loft od KNAUF INSULATION. Vďaka aplikácii do dutiny sa materiál natlačí do seba, čo vedie k vyššej objemovej hmotnosti a tým aj k vyššiemu tepelnému odporu.

Rekonštrukcia a Spevnenie Drevených Trámových Stropov

Drevené stropy si vyžadujú pravidelnú kontrolu a v prípade potreby aj odbornú rekonštrukciu. Príčiny poškodenia drevených konštrukcií sú často spôsobené vodou, ktorá zatéká do stropnej konštrukcie alebo v nej kondenzuje. To môže viesť k hnitie drevených častí, najmä vo zhlaví stropných trámov (časť uložená vo stene). Okrem vlhkosti a biotických škodcov (ako drevokazné huby, napr. drevmorka domáca) môžu drevené stropy trpieť aj mechanickým poškodením, či vplyvom prirodzeného starnutia dreva. Rekonštrukcia je nevyhnutná aj v prípadoch, keď strop nevyhovuje súčasným normám na únosnosť, tuhosť alebo akustické vlastnosti.

1. Dôkladná Kontrola a Príprava Konštrukcie

Prvým krokom je obnaženie stropných trámov zhora a ich dôkladná kontrola. Tento proces zahŕňa vizuálnu obhliadku, ako aj prípadné sondy na zistenie rozsahu poškodenia drevokaznými hubami, hmyzom či mechanickým poškodením. Zároveň je potrebné skontrolovať a v prípade potreby upraviť uloženie zhlaví stropných trámov, ktoré sú často zazidenné „natěsno“ a bez podložky. Ak je to možné, upravuje sa veľkosť kapsy vo zdivive tak, aby splnila požiadavky na dobré odvetrávanie záhlavia. V prípade zistenia biologického napadnutia trámu v zhlaví je nutné vykonať adekvátne opravy aj v pätke kapsy pre likvidáciu nákazy.

2. Metódy Spevnenia a Sanácie Drevených Prvkov

V závislosti od rozsahu poškodenia sa pristupuje k sanácii a spevneniu drevených prvkov. Možnosti zahŕňajú:

• Výmena poškodených prvkov: Najväčšmi poškodené trámy sa celkom vymenia za nové, ak je to technicky a priestorovo možné.
• Protézovanie: Spočíva v nahradení alebo doplnení poškodenej časti nosného prvku novou časťou - protézou, s cieľom obnoviť jeho pôvodnú pevnosť a tuhosť. Materiál protézy sa zvyčajne zhoduje s materiálom protézovaného prvku, ale môžu sa použiť aj iné materiály. Spojenie sa vykonáva rôznymi typmi tesárskych spojov.
• Príložkovanie: Ide o spojenie zdravej časti prvku s príložkou z dreva alebo z ocele, čím sa zvýši jeho konštrukčná výška a únosnosť.
• Ukotvenie do oceľovej konzoly: Poškodené zhlavie trámov sa odreže, nový koniec sa ošetrí a zasunie do pripravenej konzoly, ktorá sa zabetónuje do muriva.
• Plombovanie: Používa sa pri lokálne degradovaných častiach, štrbinách či dutinách. Pred aplikáciou plomby je nutné miesto starostlivo zbaviť zhnilých častíc.
• Impregnačné spevnenie dreva: Pomáha predĺžiť životnosť dreva pri náročnejších expozíciách a pri nedostatočnej konštrukčnej či chemickej ochrane.

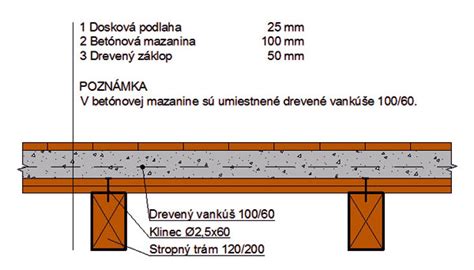

3. Realizácia Spriahnutej Železobetónovej Dosky (Suchá Metóda)

Jednou z moderných a efektívnych metód rekonštrukcie drevených trámových stropov je spriahnutie pôvodných drevených trámov s novou železobetónovou doskou, pričom sa preferuje tzv. „suchá metóda“. Tento postup zvyšuje únosnosť a tuhosť stropu bez nadmerného zvyšovania vlhkosti v konštrukcii. Postup spravidla zahŕňa nasledovné kroky:

1. Na drevený trámový strop sa zrealizuje celoplošný záklop z OSB dosiek, ktorý slúži ako stratené debnenie pre železobetónovú dosku. Prípadnú nerovnosť pôvodnej trámovej stropnej konštrukcie je možné riešiť v úrovni ŽB dosky, prípadne v úrovni podlahy použitím vyrovnávacieho podsypu.
2. OSB doska sa zhora ošetrí separačnou PE fóliou. Následne sa do drevených trámov zaskrutkujú skrutky SFS VB určené na spriahnutie trámov so železobetónovou doskou.
3. Do spodného okraja budúcej železobetónovej dosky sa položí kari sieť s krytím výstuže 20 mm. Dimenziu výstužnej siete určí statik, najčastejšie sa používa sieť s rozmermi 150/150/6 mm. Pred betonážou je nutné trámový strop podoprieť v tretinách rozpätia.
4. Po obvode stropu sa osadí pružná vložka hrúbky minimálne 10 mm, ktorá slúži na dilatáciu a zabránenie šírenia trhlín.
5. Následne sa zrealizuje betonáž železobetónovej dosky. Optimálna hrúbka betónovej dosky je 80 mm, minimálna odporúčaná hrúbka je 60 mm a maximálna je 100 mm.

Modernizácia a Zlepšenie Vlastností Stropu

Drevené stropy prinášajú do interiérov množstvo výhod, medzi ktoré patrí predovšetkým dlhá životnosť, atraktívny vzhľad a praktickosť. Modernizácia môže zlepšiť ich akustické a tepelné vlastnosti, ako aj rovinnosť.

Zlepšenie Akustických a Tepelných Vlastností

Pre dosiahnutie optimálnych akustických vlastností sa odporúča striedať v skladbe stropu „ťažkú“ a „ľahkú“ vrstvu, aby sa pohltili všetky zvukové vlny prechádzajúce cez konštrukciu. Ak do dreveného stropu vložíte minerálnu vlnu s hustotou minimálne 40 kg/m³, dokážete citeľne obmedziť prenikanie hluku medzi jednotlivými podlažiami - útlm môže dosiahnuť až 30 až 50 %. Tento izolačný materiál účinne pohlcuje nielen kročajový, ale aj vzdušný hluk, čím zabezpečuje väčší pokoj v interiéri. Použitie minerálnej vlny s hrúbkou 100 až 200 mm zároveň prispieva k lepším tepelnoizolačným vlastnostiam stropu. Tepelné straty sa znižujú približne o štvrtinu až tretinu a výsledný tepelný odpor presahuje hodnotu 2,5 m²K/W. Na krokovú izoláciu by už mala prísť iba roznášacia vrstva v podobe pevnej dosky, ktorá je zároveň ohybovo mäkká a neodráža zvuk späť do miestnosti, napríklad sadrovláknité podlahové prvky.

Vyrovnanie Podlahy a Použitie Podsypov

Na vyrovnanie nerovností pôvodného stropu sa okrem vyrovnávacej vrstvy v úrovni ŽB dosky môže použiť aj ľahký vyrovnávací podsyp. V prípade, ak je pôvodný zásyp súdržný, nedrobí sa, neobsahuje veľké prvky alebo vzduchové bubliny a je suchý, môže sa v skladbe ponechať. Slúži ako cenné priťaženie, ktoré by sa po odstránení muselo do podlahy vrátiť, aby sa dosiahli potrebné hodnoty krokovej nepriezvučnosti. Toto priťaženie dokáže pohltiť 22 dB krokového hluku a pre drevený trámový strop je nevyhnutné aj zo statického hľadiska, keďže eliminuje priehyby konštrukcie.

Povrchová Úprava a Ochrana Dreva

Drevený strop obložený vhodným materiálom dokáže miestnosť nielen skrášliť, ale aj ochrániť samotnú konštrukciu pred prachom, nečistotami či drobným poškodením. Správne zvolený ochranný náter zabraňuje prenikaniu vlhkosti a významne predlžuje životnosť stropu. Kvalitná vrstva navyše chráni pred plesňami, hmyzom aj slnečnými lúčmi. Na celkovom dojme sa okrem typu náteru podieľa výber druhu dreva i spôsob ukladania dosiek alebo líšt. Svetlé odtiene pôsobia vzdušne a opticky priestor rozšíria; tmavšie varianty zas dokážu krásne zvýrazniť letokruhy dubových či borovicových prvkov. Starostlivosť o drevené stropy je jednoduchá, ak sa dodržiava pravidelná údržba a správne ochranné opatrenia. Povrch stačí udržiavať čistý pomocou suchej alebo mierne navlhčenej handričky. Rôzne nátery ako laky, oleje alebo vosky predlžujú životnosť stropu a chránia drevo pred vlhkosťou a vnútorným poškodením. Obnovovanie náterov závisí od intenzity používania priestoru a zvoleného typu ochrany. Zvyčajne postačí nový náter každé tri až päť rokov. Ak drevený strop dostane kvalitnú údržbu a miestnosť má dostatočné vetranie, jeho životnosť môže presiahnuť päťdesiat rokov.
