Komplexný sprievodca osadením stropného trámu a typmi stropných konštrukcií

Úlohou stropných konštrukcií je rozdelenie budovy po výške. Žiadna iná časť miestnosti neplní toľko funkcií naraz ako je tomu v prípade stropov, ktoré sú súčasne i výrazným designovým prvkom pre architektov. Pretože strop je vždy na očiach a nemôže byť zatienený nábytkom alebo obrazom. V súčasnej dobe hrá rýchlosť výstavby veľkú rolu pri výbere materiálu a technológie.

Trámové stropy: Princípy a konštrukcia

Nosnú funkciu trámových stropov plnia stropné trámy (tzv. stropnice), pravidelne rozmiestnené v osovej vzdialenosti 0,9 až 1,2 m. V prípade nepravidelného pôdorysu sa rozmiestňujú vejárovito.

Dimenzovanie a uloženie trámov

Prierez stropníc - šírka b = 80 až 200 mm, výška h = 120 až 300 mm - je daný rozpätím stropu a jeho zaťažením. Výška profilu sa vypočíta približne podľa empirického vzťahu h = 20. Pomer výšky stropnice k šírke býva od 7/5 do 2. Pri veľkých rozpätiach a namáhaniach je možné spriahnuť dva a viac prierezov na výšku prostredníctvom svorníkov.

Dĺžka uloženia stropníc na nosnú stenu sa volí od 150 do 200 mm. Z dôvodu ochrany pred vlhkosťou a následným biopoškodením sa zhlavie trámu kladie na podložky ošetrené biocídom. Ak nie sú nároky na tepelnú izoláciu, dá sa prípadne zaistiť aj intenzívnejšie odvetranie cez štrbiny v obvodovej stene. Naopak, dodatkovou tepelnou izoláciou vloženou pred čelo trámu sa dá zabrániť kondenzácii vodnej pary.

Podlahu stropov vo viacpodlažných budovách tvoria obvykle dosky uložené na pero a drážku alebo na polodrážku.

Typy trámových stropov

• Trámový strop s priznanými trámami
• Trámový strop s rovným podhľadom: Tento strop je vhodný na väčšie rozpätie (6 až 10 m). Stropnice sú navzájom rozoprené krížovými zverákmi profilu 40/80 mm, umiestnenými vo vzdialenosti 1 až 1,5 m. Pevné rozoprenie zabezpečuje oceľové tiahlo s rektifikačným článkom.
• Trámový strop s podhľadom na hranoloch: Predstavujú dvojitú nosnú konštrukciu. Spodné hranoly dimenzie približne 100/180 mm slúžia len na prenos záťaže samotného podhľadu. Prípadné priehyby stropníc sa v tomto prípade neprenášajú do podhľadu.

Drevené stropy sú v prvom rade výrazne - dokonca niekoľkokrát - ľahšie ako železobetón. Na rozdiel od železobetónu sa drevené stropy inštalujú „sucho“: dajú sa naložiť hneď po inštalácii a nezavádzajú technologickú vlhkosť do zabudovaného domu. Najčastejšie sa používajú v tehlových alebo drevených domoch postavených tradičnou metódou.

Základné parametre drevených trámov

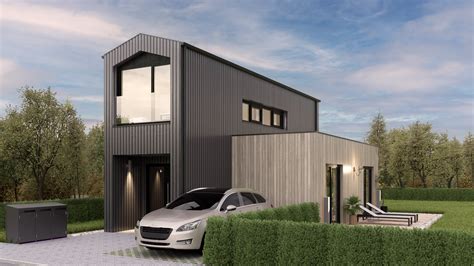

Moderné alternatívy drevených stropov

Drevené nosníky majú omnoho širšie využitie, ako by sa mohlo na prvý pohľad zdať. V súčasnosti sú dostupné aj moderné technológie, ktoré rozširujú možnosti použitia dreva v stropných konštrukciách.

CLT panely (Cross-Laminated Timber)

CLT je stavebný materiál - vrstvené viacvrstvové drevo s krížovým usporiadaním vrstiev. Panely CLT pozostávajú z troch, piatich, siedmich alebo deviatich vrstiev mäkkého dreva. Sú spojené konštrukčnými lepidlami a tvoria jeden panel s výnimočnou pevnosťou a tuhosťou. Panely CLT sú energeticky úsporný stavebný materiál. Budovy vyrobené z CLT vo všeobecnosti spotrebúvajú menej energie vďaka dobrej tepelnej izolácii, čo môže viesť k zníženiu nákladov na vykurovanie a chladenie budovy. Ide o materiál, ktorý sa rýchlo inštaluje vďaka príprave stavebných detailov v továrni podľa projektu vypracovaného architektmi. Diely sa režú na vysoko presných strojoch so softvérom a montujú sa za účasti minimálneho počtu montážnikov a mechanizmov.

Ekologická šetrnosť CLT panelov je spôsobená tým, že sú vyrobené z dreva, ktoré zachytáva a uchováva oxid uhličitý CO2. Panely CLT poskytujú architektom a dizajnérom široké možnosti realizácie akéhokoľvek štýlu a flexibility v architektonických riešeniach.

SIP panely (Structural Insulated Panels)

SIP panel je hotový stavebný výrobok vyrobený v továrenskom prostredí, z ktorého sa vytvára stavebnica domu. Ide o plnohodnotný materiál na stavbu stien bez dodatočnej výstuže a izolácie. Konštrukcia zostavená z SIP panelov nepotrebuje izolačnú minerálnu vlnu, vystuženie rámu kovom ani ochranu pred vlhkosťou polymérnymi membránami. Všetky vlastnosti pevnosti a ochrany pred vonkajšími vplyvmi sú zakotvené v samotnej konštrukcii panelu.

Výstavba nízkopodlažných obytných budov, kancelárií a komerčných priestorov z SIP panelov sa vzťahuje na rámové technológie. Ako rám sa používajú drevené trámy a dosky. Rám je pevný základ budúceho domu, ktorý slúži ako jeho nosná konštrukcia. Je vyrobený z drevených zvislých stĺpikov a vodorovných nosníkov. Vonkajšie a nosné steny sú vyrobené z nosníkov s prierezom približne 40×150 mm, pre vnútorné steny sa vyberajú nosníky 40×100 mm, ktoré sú umiestnené s krokom 40 … 60 cm. Pre strop sa používajú nosníky s prierezom 40×180/220 mm (v závislosti od dĺžky rozpätia). Okrem toho je možné použiť I-nosníky alebo podlahové väzníky, krokvy s prierezom 40×160 mm alebo krokvové väzníky. Všetky konštrukčné prvky rámových domov sa vyrábajú vo výrobe s presným vzájomným prispôsobením.

Montované stropy: Keramické a betónové riešenia

Rozhodujete sa medzi monolitickým stropom zhotoveným priamo na stavbe a montovaným stropom, ktorý poskladáte zo stropných nosníkov a vložiek? Montované stropy majú svoje nesporné výhody.

Charakteristika a typy

Montované keramické stropy sú určené pre malé a stredné rozpätia (približne do 8 m). Z tohto dôvodu sú vhodné predovšetkým pre rodinné domy. Na trhu sú dostupné aj montované stropy bez nadbetonávky, keď sa betónom vypĺňa len priestor nad nosníkmi po horný okraj stropných vložiek. Tento typ montovaných stropov je úsporný z hľadiska materiálu (úspora betónu a výstuže) aj z hľadiska rýchlosti montáže. Montované stropy bez nadbetonávky umožňujú aj realizáciu šikmých stropov nad podkrovnými priestormi.

Polomontované keramické stropy sú súčasťou komplexného systému na hrubú stavbu. Sú vhodné na použitie v bytovej a občianskej výstavbe, ale využitie nachádzajú aj v priemyselných a poľnohospodárskych budovách. Betónový alebo keramicko-betónový stropný nosník je nosnou časťou montovaného stropu s oceľovou výstužou. Ideálne je použiť stropný systém kompatibilný s murovacím materiálom, napríklad rovnakú materiálovú bázu.

Stropné nosníky sa kladú na posledný rad tehál v jednom smere s predpísanou minimálnou dĺžkou uloženia na murive. Ich rozmiestnenie určuje plán kladenia. Stropné tvárnice sa ukladajú nasucho medzi dva stropné nosníky. Pri ich kladení sa postupuje vždy kolmo na stropné nosníky. Vyrábajú sa napríklad z keramiky, betónu alebo pórobetónu.

Montážny proces

Pred kladením stropných dielcov je nevyhnutné vytvoriť výkres stropnej konštrukcie, kde sa uvedie smer a roznos zaťaženia, typy stropných panelov, ich poloha a počet, hrúbka stropnej dosky, detaily a konštrukčné riešenia napojení na monolitické časti, dobetonávky a vystuženia, poloha a veľkosť otvorov, zaťaženie stropu rozličnými časťami stavby.

Podperná konštrukcia

Pred umiestnením stropných panelov na miesto určenia je potrebné zhotoviť podpernú konštrukciu, ktorá musí byť dostatočne pevná a tuhá. Podoprenie sa realizuje líniovo, kolmo na priestorové oceľové nosníky zabudované v paneloch, a to pomocou vodorovne umiestnených drevených hranolov alebo nosníkov uložených na stojky. Maximálna vzdialenosť líniových podpier je 1,6 m. Bez podpernej konštrukcie možno osadiť panely v rozpätí 1,8 m.

Pred kladením trámov sa rozmiestnia podľa výkresu skladby montážne podpery, a to rovnomerne po dĺžke trámov. Počet podpier nesmie byť menší, ako predpisuje výrobca. Pri viacpodlažných budovách sa musí zohľadniť možné zaťaženie nižších stropov.

Kladenie nosníkov a vložiek

Stropné nosníky sa rozmiestňujú podľa výkresu skladby. Úložná plocha musí byť vodorovná, aby na ňu betónový pás trámu dosadal celou svojou plochou. Úložná dĺžka je predpísaná vo výkrese skladby, minimálne však musí dosahovať hodnoty predpísané výrobcom (100 až 160 mm v závislosti od dĺžky trámu).

Ako prvé sa kladú koncové stropné tvárnice, ktoré majú plné čelá zabraňujúce zatečeniu betónu. Pri ich kladení sa skontroluje osová vzdialenosť trámov. Ďalej sa rozmiestňujú stropné tvárnice, ktoré sa kladú kolmo na rozpätie trámu. Správne uložené dielce sú v čele zalícované a prirazené tesne jeden k druhému.

Po obvode stropu vymurujeme vencovú tehlu tak, aby tepelná izolácia smerovala dovnútra. Na mieste uloženia stropných nosníkov nezabudnite na posledný rad vyrovnaného obvodového muriva uložiť ťažký asfaltovaný pás s hrúbkou 3,5 mm. Šírka pásu má byť identická s hrúbkou venca a stropných nosníkov. Po uložených stropných vložkách nikdy nestúpajte. Pre tento účel je potrebné cez stropné vložky položiť dosku.

Betonáž

Po obvode stropnej konštrukcie je potrebné nad obvodovými a vnútornými nosnými stenami zhotoviť výstuž venca. Oceľové strmene, ktoré sa nachádzajú na koncoch a v strede nosníkov, je pritom potrebné správne ohnúť. Strmene sa potom pomocou spojovacej výstuže zviažu s výstužou venca. Spojovacia výstuž by mala presahovať za vnútorný líc nosnej steny na dĺžku 1/6 rozpätia, minimálne však 0,8 m.

Pred betonážou stropu celý strop dôkladne polejte vodou, najmä v letných mesiacoch, aby sa predišlo prudkému úbytku vody z čerstvého betónu vplyvom nasiakavosti keramického črepu. Na betonáž stropu je potrebné použiť betón triedy C 20/25 s maximálnou predpísanou veľkosťou zrna. Hrúbka betónovej dosky môže byť 40 až 70 mm, čo má vplyv na únosnosť stropu. Betonáž musí prebiehať rovnomerne.

V letnom období je potrebné betón chrániť proti rýchlemu vysychaniu pravidelným polievaním. V zimnom období je povolené betónovať bez špeciálnych prísad proti zamrznutiu do +5°C. Stropná konštrukcia dosiahne svoju pevnosť po 28 dňoch od betonáže.

Zosilnenie a sanácia stropných konštrukcií

Poruchy stropných konštrukcií sú obvykle spôsobené kombináciou mnohých faktorov, z ktorých drvivá väčšina býva spojená so zanedbanou údržbou objektu. Vplyvom zanedbanej údržby dochádza k zatekaniu do stropov, sadaniu základových konštrukcií, čo zapríčiňuje zmeny pôsobiacich síl v konštrukcii.

Sanácia drevených stropov

Najčastejšie závady drevených konštrukcií sú spôsobené vodou, ktorá zateká do stropnej konštrukcie alebo v nej kondenzuje. Následkom je hnitie drevených častí, ktoré je najmarkantnejšie v zhlaví stropných trámov. Odstránenie zvýšenej vlhkosti konštrukcie výrazne obmedzí vhodné podmienky pre drevokazný hmyz a huby. K zastaveniu hnijúcich procesov v poškodených drevených prvkoch dôjde až po dôkladnom vysušení dreva. Biotické škodcovia sa z veľkej časti odstránia obmedzením ich podmienok na život a tiež vhodne zvolenými sterilizačnými prostriedkami.

• Príložkovanie: Zosilní konštrukčné drevené prvky a tým docieli väčšiu únosnosť a menšie priehnutia opravených prvkov. Ako spojovací materiál sa používajú nosné klince a skrutky, alebo hmoždíky (typ Bulldog). Oceľové prvky sa kotvia k drevenému trámu pomocou svorníkov.
• Oceľové konzoly: Možno docieliť obnovenie konštrukčných vlastností drevených trámov. Pred započatím statických zásahov do konštrukcie je nutné najprv miesto starostlivo podoprieť a celkovo zabezpečiť konštrukciu proti pohybu. Silne poškodené zhlavie sa odreže a nový koniec trámu sa ošetrí proti biologickým škodcom. Zdravý ošetrený koniec trámu sa zasunie do pripravenej konzoly a svorníkmi sa s konzolou spojí.
• Protézovanie: Metóda, ktorá je esteticky najhodnotnejšia a v pamiatkovej starostlivosti hojne presadzovaná. Dopĺňa poškodený prvok do svojej pôvodnej podoby pomocou tesárskych spojov. Používa sa obvykle rovnaký materiál a pôvodné spojovacie prvky.
• Plombovanie: Prevažne úprava estetická, ktorá má niekedy tiež za úlohu zvýšenie tlakovej pevnosti celku. Plombujú sa lokálne degradované časti, štrbiny či dutiny vzniknuté starnutím.

Zosilnenie betónových a keramických stropov

U železobetónových konštrukcií sú najčastejšou príčinou porúch dotvarovanie konštrukcie v dôsledku zmeny napätia alebo zmršťovania. Porušené miesta možno lokálne vyspraviť striekanou betónovou zmesou alebo nanášaným betónom. Celkové zosilnenie železobetónovej dosky sa prevádza tzv. nadbetonovaním, tj. zväčšením hrúbky konštrukcie.

Hlavnou príčinou porúch keramických stropov býva zle spracovaný návrh stropu. Statik v spolupráci s hlavným architektom projektu navrhne strop na konkrétne užitočné zaťaženie. V niektorých prípadoch možno pristúpiť tiež k výmene jednotlivých keramických vložiek. Ďalšie celkové zosilnenie konštrukcie docielime nadbetonovaním dosky, rovnako ako u monolitických železobetónových stropov.

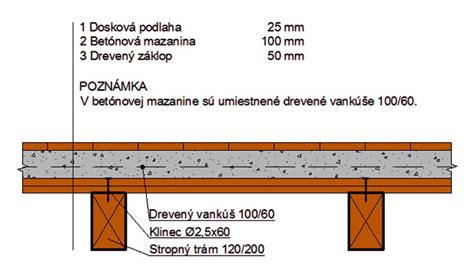

Postup pri zosilnení dreveného stropu železobetónovou doskou

Stropné trámy sa zhora obnažia, vykoná sa ich dôkladná kontrola, prípadne sanácia. Na drevený trámový strop sa zrealizuje celoplošný záklop z OSB dosiek, ktorý slúži ako stratené debnenie železobetónovej dosky. OSB doska sa zhora ošetrí separačnou PE fóliou. Následne sa do trámov zaskrutkujú skrutky SFS VB určené k spriahnutiu trámov so železobetónovou doskou. Nasleduje pokládka KARI sietí pri spodnom okraji budúcej železobetónovej dosky, krytie výstuže je 20 mm. Dimenziu výstužnej siete určí statik, najčastejšie sa používa sieť 150/150/6 mm. Pred betonážou je nutné trámový strop podoprieť v tretinách rozpätia. Optimálna hrúbka betónovej dosky je 80 mm (minimálna 60 mm, maximálna 100 mm).

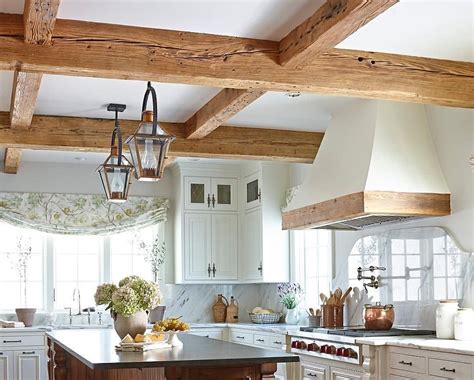

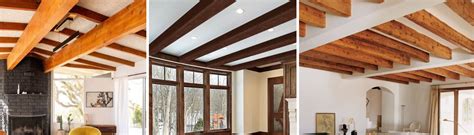

Dekoratívne (falošné) trámy: Estetika a funkčnosť

Spomedzi obrovského výberu materiálov rôznych tvarov a štruktúr dokážu drevené trámy najvýraznejšie zmeniť a zútulniť vzhľad miestnosti a rozšíriť priestor. Postupom času si ľudia kládli otázku, ako tento materiál zlacniť pri zachovaní rovnakých atraktívnych vlastností. Tak vznikli umelé trámy, ako ich poznáme dnes.

Umelé trámy vs. drevené trámy

Umelé trámy sú vyrobené z polyuretánu a vzhľad starého dreva imitujú veľmi autenticky. Nechýbajú na nich dokonca ani praskliny. Oproti dreveným trámom majú niekoľko nesporných výhod:

• nízka cena
• nízka hmotnosť
• jednoduchá manipulácia a montáž
• nenáročná úprava

Trámy môžu mať rôzne rozmery a dĺžku, od 2 do 4 metrov. Na potrebnú veľkosť ich upravíte obyčajnou pílkou na drevo alebo ostrým nožom. Umelé trámy sú vnútri duté, takže ich môžete využiť na vedenie káblov, teplovodných trubiek, namontovať do nich bodové svetlá alebo klimatizáciu.

Montáž a dizajn

Inštaláciu umelých trámov zvládne každý šikovný domáci majster. Na strop ich stačí jednoducho prilepiť. Spoje medzi jednotlivými kusmi sú plastové, ale imitujú kovové. Upevnenie falošných nosníkov sa vykonáva pomocou klinových líšt z dreva. Tieto prvky sú konštrukčne zhodné s prierezom dutiny nosníka. Na upevnenie jednotlivých častí sa používajú skrutky a hmoždinky. Imitácia dreveného trámu sa môže tiež montovať na rám z kovových profilov alebo tyčí.

Pri výbere imitácie stropných trámov je potrebné venovať osobitnú pozornosť ich vizuálnym vlastnostiam, najmä výberu farby. Jednou z najobľúbenejších možností je kombinácia tmavých trámov a svetlého povrchu stropu. Umelé trámy vyniknú najlepšie v priestoroch s vysokými stropmi, ale nemusíte sa ich báť ani v bytoch so štandardnou výškou. Vtedy radšej použite svetlé odtiene „dreva“ alebo biele trámy, aby ste priestor opticky neznížili. Krása trámov, ktorá je charakteristická pre rustikálny štýl zariadenia pristane každej miestnosti.

Špecifické aspekty: Akustika a otvory v strope

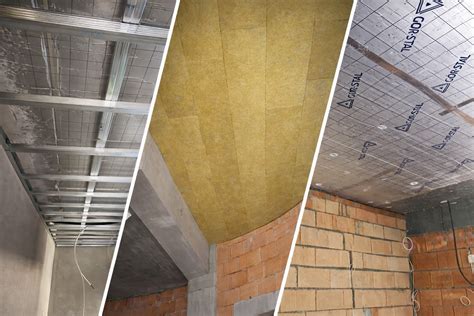

Akustika drevených stropov

Achillovou pätou drevených stropov je ich akustika. Trámový strop s opláštením podlahových dosiek nepredstavuje prekážku medzi miestnosťami pri prenose zvukov vzduchu, napríklad rozhovorov. A čo viac, často sa stáva akýmsi rezonančným boxom pre zvuky nárazov (kroky, padajúce predmety, klepanie, praskanie atď.).

Je vhodné naniesť zvukovo izolačnú vrstvu z minerálnej vlny (10-15 cm) položenú voľne medzi pokožku a strop - stlmí najmä vzduchové zvuky. Ešte účinnejšie bude pridať medzi stropy a opláštenie zavesený strop zo sadrokartónu s dištančnou vložkou z mäkkej polyetylénovej peny a flexibilnou dištančnou vložkou. Akustický efekt zlepší usporiadanie stropu plávajúcej podlahy. Dôležité je tiež udržiavať dilatačné škáry (medzery) medzi doskami alebo pokovovacími doskami (2 až 4 mm), aby sa prvky nedotýkali navzájom pod vplyvom zaťaženia.

Vytvorenie otvoru pre podkrovný výlez

Spojenie podlažia so schodmi vynúti otvor v strope, ktorý má byť vyrobený. Pred akýmkoľvek zásahom si musíme dobre premyslieť, či je vybrané miesto osadenia vhodnou voľbou. Často vám budú podmienky umiestnenia diktovať dispozície priestoru, ale vždy voľte lokáciu, pod ktorou je dostatok miesta na otváranie poklopu konkrétnych rozmerov.

Pokiaľ už viete rozmery skrine vášho budúceho výlezu, preneste si ich zo spodnej strany na konštrukciu stropu, označte potenciálny stred v priesečníku uhlopriečok a prevŕtajte ním malú skrutku. Pri pohľade z povaly potom zhodnotíte, či je vybrané miesto ideálne posadené. Ideálom je myslené umiestnenie, v ktorom bude potrebné pri vytváraní otvoru prerezávať čo najmenší počet stropných trámov.

Aby nedošlo k prepadnutiu stropu, je potrebná opatrnosť. Všeobecne by nemalo hroziť nebezpečenstvo pri pretnutí až dvoch z nich, ak si ale žiada vaše umiestnenie viacero zásahov do stropnej konštrukcie, je nutnosťou poradiť sa s odborníkom. Za každý prerušený trám by sme mali, na udržanie statiky, doplniť dvojnásobný počet. Keď si prenesiete zákres Vášho podkrovného otvoru na strop, priečne prepojte trámy, ktoré sa chystáte prerezať, so susednými pomocou drevených dosiek a riadne zoskrutkujte veľkými skrutkami. Umiestnite ich zhruba 40 až 50 cm od plánovaného otvoru, zaistia dočasnú stabilitu.
