Optimálne Osadenie Strojov a Konštrukcií na Pätky: Kľúč k Stabilite a Životnosti

Správne osadenie strojov a rôznych konštrukcií na adekvátne pätky je jedným z najdôležitejších faktorov ovplyvňujúcich ich stabilitu, funkčnosť a dlhodobú životnosť. Či už ide o jednoduchú drevenú pergolu alebo komplexný priemyselný agregát, výber a inštalácia vhodných oporných prvkov zabezpečí odolnosť voči vonkajším vplyvom a prevádzkovým zaťaženiam.

Význam Pätiek pri Osadení Konštrukcií a Strojov

Kotviace pätky sú detail, ktorý rozhoduje o stabilite a životnosti. Správny výber typu, presné osadenie a kvalitné kotvy znamenajú, že pergolu ani plot neprekvapí vietor, dážď ani sneh. Okrem mechanickej stability zohrávajú pätky kľúčovú úlohu aj v ochrane materiálov, akým je napríklad drevo, pred degradáciou vplyvom vlhkosti.

Osadenie Drevených Stĺpov Pomocou Kotviacich Pätiek

Ako pevne uchytiť drevený stĺp k základu, aby odolal vetru aj vlhkosti? Odpoveď je jednoduchá: stavebné kotviace pätky. Prenášajú zaťaženie stĺpa do podkladu a zároveň odizolujú drevo od zeme, takže nenasáva vlhkosť a nezhnije.

Dôležité: Zabetónovať drevo „na priamo“ je zlé riešenie. Drevo v betóne drží vlhkosť a rýchlo sa zničí.

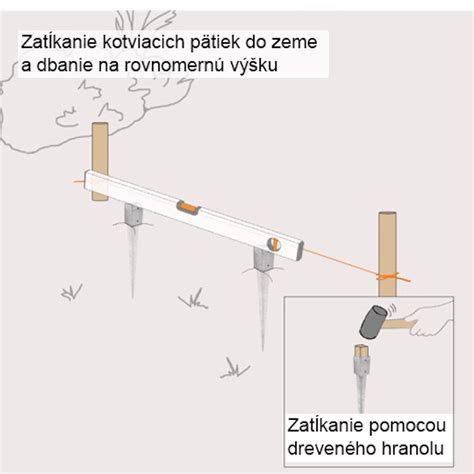

Typy Kotviacich Pätiek pre Drevené Konštrukcie

Existuje viacero typov kotviacich pätiek, ktoré sú vhodné pre rôzne situácie a typy drevených konštrukcií:

• Oceľový tŕň (roxor): Tento typ sa zalieva do čerstvého betónu. Hore má U-profil alebo platňu na priskrutkovanie stĺpa.
• Pätky so základovou doskou: Majú základovú dosku s otvormi pre mechanické kotvy alebo chemickú maltu so závitovou tyčou, čo umožňuje pevné ukotvenie do už existujúceho betónu.
• Pätky so závitovou tyčou: Obsahujú závitovú tyč s maticou, ktorá slúži na jemné doladenie výšky stĺpa po montáži.
• Priskrutkovacia pätka s platňou: Táto pätka je určená na priame priskrutkovanie k betónovému podkladu. Je obzvlášť vhodná na starší/porézny betón alebo blízko okraja, kde platňa lepšie roznesie sily.

Praktické Tipy pre Výber a Montáž Kotviacich Pätiek

Správny výber a precízna montáž sú kľúčové pre funkčnosť a životnosť celej konštrukcie:

• Rozmer stĺpa: Pätka musí sedieť na šírku/výšku stĺpa. Na hranol 100×100 mm voľte U-pätku 100 mm.
• Izolácia dreva: Stĺp nesmie stáť „na dne“ pätky, aby sa predišlo kontaktu dreva s betónom a následnému nasiakaniu vlhkosti.
• Kontrola počas tuhnutia: Po 10-15 minútach od zaliatia pätky do betónu je možné doladiť jej polohu. Následne nechajte betón tuhnúť minimálne odporúčanú dobu.
• Upevnenie stĺpa a finálna kontrola: Po zatuhnutí betónu vložte stĺp, predvŕtajte otvory, použite závitové tyče/vruty a veľké podložky (DIN 9021), aby sa rovnomerne rozložil tlak v dreve. Dotiahnite spoj a skontrolujte zvislosť stĺpa.
• Kotvy do betónu / chemické kotvy: Pre spoľahlivé ukotvenie pätiek do podkladu sú nevyhnutné kvalitné kotvy do betónu alebo chemické kotvy.
• Tesárske kovanie: Po pätkách idú na rad rohy a napojenia trámov, pre ktoré je dôležité použiť vhodné tesárske kovanie na zabezpečenie celkovej stability konštrukcie.

Prehľad Typov Kotviacich Pätiek

Osadenie Priemyselných Strojov a Technológií na Základy

Osadenie priemyselných strojov na základy, ktoré slúžia ako ich "pätky", je komplexný proces vyžadujúci detailné inžinierske zhodnotenie. Ako rozhodujúce pre takýto návrh vnímame statický tlak, rozmerové pôsobenie na podklad, rozmery plochy, na ktorú sa zaťaženie prenáša, spolu s dynamickým zaťažením (vibrácie).

Návrh a Dimenzovanie Základov pre Stroje

Dimenzovanie základov sa riadi viacerými faktormi:

• Horizontálne rozmery: Sú dané rozmerom technológie, respektíve jej kotviacich prvkov, s pripočítaním minimálnej šírky do všetkých strán, ktorá zodpovedá pevnosti požadovanej vzniknutou záťažou.
• Vertikálne rozmery: Tieto rozmery sú tiež dané budúcim tlakom technológie na základ (dynamický + statický) spolu s vplyvmi z podložia - jeho únosnosťou, skladbou a druhom hornín, výškovou úrovňou spodných vôd a inými geologickými faktormi.

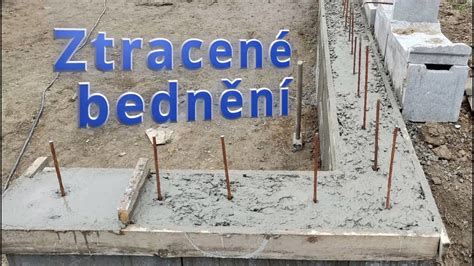

Vystuženie a Materiál Základov

Pre zabezpečenie požadovanej pevnosti a stability sa základy zhotovujú z kvalitných materiálov a sú adekvátne vystužené:

• Vystuženie: Vystuženie sa vykonáva oceľovými prútmi zo rebrovanej ocele spojenými vyviazaním s tvarovanými strmienkami s priemerom a rozmerom podľa výpočtu na základe všetkých faktorov záťaže. V členitých povrchoch základov kopíruje vystuženie členitosť. U jednoduchších základov sa využíva aj vystuženie z už zvarených sietí zo rebrovanej ocele.
• Betón: Základ je tvorený z betónu triedy C30/37. Tento betón je dôkladne vibrovaný ponorným vibrátorom a má strojovo zahlazený povrch, čo danú zhotovenú plochu ďalej zhutňuje a zaťahuje nežiaduce kaverny. Slúži ako podklad pre finálnu odolnú vrstvu, ktorá je podstatná pre jeho ochranu pred látkami z technológie, ktoré sú príčinou degradácie povrchu.

Ochrana proti Vibráciám a Chemickým Vplyvom

Agregáty pohonu umiestnené na základe súvisiace s prevádzkou výrobnej technológie produkujú dynamickú záťaž, ktorá môže mať negatívny vplyv na samotný stroj, okolitú štruktúru a personál. Preto sú nevyhnutné špeciálne ochranné opatrenia:

• Antivibračná vložka: Pre zamedzenie vplyvu dynamickej záťaže na základ budúcej technológie, alebo od neho, sa používa antivibračná vložka v hrúbkach od 8 do 30 mm (korok, XPS) a výške podľa styku s okolitou podlahou či podložím. Jej druh a veľkosť sa volí podľa druhu (veľkosti) základu, ktorý zodpovedá vyššie popísanému statickému tlaku.

• Ochrana vložky a tesnenie: Hornú hranu antivibračnej vložky na podlahovej doske je nutné ošetriť vhodným povrchom zamedzujúcim jej stláčanie a vniknutiu cudzích predmetov, tekutín a nečistôt. Pre tieto úpravy sa používajú pružné tmely o dostatočnej odolnosti proti látkam vyskytujúcim sa v okolí (chladiace a mazacie emulzie, oleje, voda) a dobrej prídržnosti k materiálom.
