Čo je rozvodná skriňa a jej základné funkcie?
Správna inštalácia rozvodnej skrine je neoddeliteľným aspektom elektrických inštalácií, ktoré si vyžadujú správne znalosti o rozvodných skrinkách. Rozvodná skriňa, modulárny rozvádzač a zásuvková rozvodnica - tieto termíny sa často zamieňajú. Rozvodnice, rozvádzače a rozvodné skrinky zahŕňajú veľké množstvo elektroinštalačných komponentov, medzi ktorými je však rozdiel. V niektorých prípadoch dokonca zásadný. Okrem toho, že si ich samotní predajcovia zaraďujú do kategórií s odlišným názvom (napríklad modulárny rozvádzač je ekvivalentom rozvodnej skrinky), aj samotní elektrikári používajú pomenovania, ktoré môžu byť pre laika mätúce.
Rozvodná skrinka je zariadenie, ktorého úlohou je zabezpečiť istenie jednotlivých okruhov v objekte a možnosť ich regulácie (vypnutia/zapnutia) v prípade potreby zásahu. Síce platí, že do jej obsluhy môže zasahovať ktokoľvek (je bežne dostupná), jej zapojenie rieši odborník. Tu už však laik môže naraziť na mierny chaos v pomenovaniach a účeloch jednotlivých elektroinštalačných zariadení tohto charakteru. Rozvodová skrinka sa jednak nazýva aj modulárny rozvádzač, bytová rozvodnica alebo takzvaná ističová skrinka. Je to presne ten objekt, ktorý človek doma alebo v kancelárii hľadá, keď mu vyhodí prúd ističe. Obvykle sa nachádza pri vchodových dverách domu alebo v technickej miestnosti a obsahuje už dopredu vsadené DIN lišty a mostíky na vodiče. Rozvodná skriňa však môže byť aj v odolnejšej verzii. Znamená to robustnejšiu konštrukciu, ktorá pozostáva nielen z plastu, ale aj z ocele pre ešte vyššiu ochranu pred mechanickým poškodením alebo prienikom neželaných látok a nečistôt. Ďalším mätúcim termínom je elektromerový rozvádzač, ten však ľahko rozoznať vďaka presklenému okienku na odpočet elektromeru.
Kľúčové faktory pre umiestnenie rozvodnej skrine
Ešte pred samotným návrhom schémy rozvodnej skrine a jej zapojením je potrebné zvážiť jej vhodné umiestnenie. V každom byte alebo dome môžu byť totiž iné nároky na rozvody.
Dostupnosť a bezpečnosť

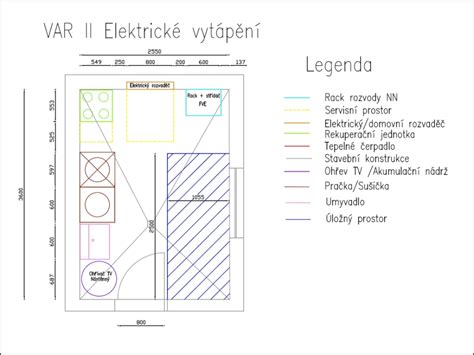

Základným pravidlom pre umiestnenie rozvodovej skrinky v interiéri domu, bytu alebo kancelárie je dostupnosť. To znamená žiadne skrývanie v skrini alebo šatníku a taktiež nie na schodisku. Najčastejšie preto poistkovú skrinku nájdete pri vstupných dverách alebo v technickej miestnosti. Je totiž nevyhnutné dostať sa k nej nielen pre odborníka, ale aj majiteľa či obyvateľa nehnuteľnosti, ktorý by mal bez problémov dokázať vypnúť či zapnúť zvolený okruh alebo nahodiť ističe.
Rozvádzačová skriňa by mala byť umiestnená na ľahko dostupnom mieste, aby bol možný jednoduchý prístup pre údržbu a prípadné opravy. V domácnostiach sa rozvodné skrine často umiestňujú do technických miestností alebo chodieb. Skriňa musí byť umiestnená na mieste, kde nehrozí fyzické poškodenie alebo kontakt s vodou. Rozvádzačová skriňa potrebuje adekvátne chladenie, a to najmä vtedy, keď obsahuje väčší počet ističov a elektrických zariadení.
Mnohým ľuďom prekáža vzhľad elektrických rozvodníc natoľko, že ich ukrývajú pred zrakom do vstavaných skríň a iných kreácií. Z bezpečnostných dôvodov to nie je dobrý nápad. Okolo rozvodnice by mal voľne prúdiť vzduch kvôli chladeniu, okolie by malo byť nehorľavé (čo drevo skrine, šaty či krabice v nej určite nespĺňajú) a mali by ste k nej mať jednoduchý a rýchly prístup, keby niečo. Neukrývajte rozvodnicu, radšej si priplaťte pár eur za takú, za ktorú sa nebudete hanbiť pred sebou ani pred návštevami.
MURAT TIP: Elektrická rozvodná skrinka v byte, ktorý nie je novostavbou, má svoje logické opodstatnenie presne na mieste, kde je. Ak budete riešiť rekonštrukciu elektrických rozvodov v staršej bytovke, polohu rozvodnej skrinky radšej zachovajte práve pri vstupných dverách - v blízkosti elektromeru. O to menej drážkovania do železobetónu vás čaká.
Normy a predpisy
Pri inštalácii rozvádzačovej skrine je potrebné dodržiavať platné normy a predpisy, ktoré sa môžu líšiť v závislosti od krajiny a konkrétneho použitia. Napríklad na Slovensku sa používajú normy STN, ktoré určujú požiadavky na bezpečnosť a správne zapojenie elektrických zariadení.
Dimenzovanie a výber komponentov rozvodnej skrine
Pre výber vhodnej rozvodnej skrinky je potrebné prispôsobiť výber danej elektroinštalácii a konkrétnym nárokom na rozvody.
Správne dimenzovanie kapacity
Správne dimenzovanie rozvádzačovej skrine je kľúčové pre jej bezpečnú prevádzku. Pred inštaláciou je potrebné určiť celkový výkon elektrických zariadení, ktoré budú na rozvádzačovú skriňu napojené. Najdôležitejším parametrom rozvodnice je veľkosť. Tá sa odvíja od počtu pozícií pre moduly, ktoré do nej môžete osadiť. Platí, že 1 pozícia = 1 jednofázový (jednopólový) istič.
Pri dimenzovaní rozvádzačovej skrine je vhodné ponechať určitú rezervu pre prípadné budúce rozšírenie. Keď budete vyberať rozvodnicu podľa počtu pozícií, nezabudnite na dostatočnú rezervu. Odporúčame aspoň takých 30 %. Ak vopred viete, že budete do rozvodnice pridávať ističe a ďalšie prvky napríklad pre prístavbu či garáž, pokojne nechajte aj 50 % rezervu. MURAT TIP: Pri určovaní, koľko modulov budete potrebovať, rátajte aj s dostatočnou rezervou.
Dôležité prvky v rozvodnej skrini
Okruhmi myslíme zásuvkové, svetelné či samostatné okruhy pre spotrebiče nad 2 000 W (tak kážu normy) atď. Samozrejme, na jednom okruhu môžete mať viac svietidiel a viac vypínačov. Konkrétne zásuviek povoľuje norma 10 (áno, aj dvojzásuvku počíta ako jednu). Najmä tak, aby sa vám nestalo, že pri jednej prasknutej žiarovke vám zhasne celý dom. Alebo pri probléme s jedným spotrebičom vypadnú všetky ďalšie v dome.

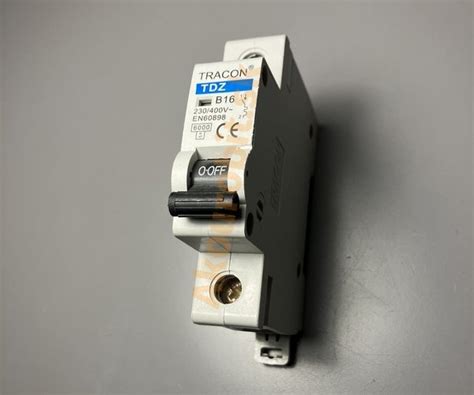

Výber správnych ističov je dôležitý pre ochranu elektrického obvodu. Keď už máte všetko rozdelené na okruhy s ističmi, nasleduje ich „zoskupenie“ pod prúdové chrániče. Prúdové chrániče nie sú také lacné ako ističe. Lenže platí to, čo pri ističoch - ak nastane porucha nejakého svietidla a máte všetky okruhy na jednom chrániči, zhasne celý dom. Nedávajte teda celý dom na jeden alebo dva chrániče.
Ističe a prúdové chrániče nie sú všetko, čo by v rozvodnici malo byť. Ďalším dôležitým bezpečnostným prvkom sú zvodiče prepätia. Tie sú súčasťou komplexnej ochrany pred bleskom a prepätím, do ktorej patrí aj kvalitné uzemnenie. So zvodičmi prepätia by ste mali počítať už vopred - ich pozícii musí byť prispôsobené aj rozmiestnenie ďalších prvkov a vedenie vodičov k nim a od nich.
Princíp a funkcia AFDD ochrany
V rozvodnici by ste mali tiež mať hlavný vypínač. Hlavný istič sa v nových domoch nachádza v elektromerovom rozvádzači a dávať do rozvodnice ďalší istič nemá význam. Lenže elektroinštaláciu sem-tam potrebujete odstaviť - či už pri problémoch alebo kontrole či údržbe. A práve na to slúži modulárny hlavný vypínač. Medzi ďalšie elektroinštalačné prvky patria rôzne spínacie prvky ako relé, stýkače a pod. Môžete ich používať na automatizované alebo diaľkové spínanie osvetlenia či rôznych spotrebičov (napr. Príkladom je modul zvončeka, ktorý sa nacvakne na DIN lištu podobne ako istič.
Cenové porovnanie kľúčových komponentov:
| Komponent | Približná cena | Poznámka |
|---|---|---|
| Istič | Niekoľko eur | Základná ochrana okruhov |
| Prúdový chránič | Okolo 30 € | Vyššia ochrana pred úrazom elektrickým prúdom |
Typy rozvodných skríň podľa materiálu a krytia
Najčastejšie sa stretnete s plastom. Pri drahších rozvodniciach nájdete odolnejšie plechové dvierka (niežeby plast nič nevydržal, ale pri častom otváraní je plech skrátka odolnejší). Existujú aj celokovové rozvodnice, ale stoja často až 2-krát viac než plastové. Farba rozvodníc je najčastejšie biela, ale stretnete sa aj s inými. Niektoré rozvodnice majú nepriehľadné plastové dvierka, iné zase priehľadné okienko z čistého priehľadného alebo dymového plexiskla. Výhodu majú v tom, že okamžite vidíte, ktorý istič či chránič je „zhodený“ bez toho, aby ste skrinku museli otvoriť.
Rozvodná skrinka má výrobcom definovanú triedu krytia (IP ochranu), ktorá udáva stupeň ochrany proti vniknutiu cudzích telies (ako sú prach a nečistoty) a tekutín. Ak by ste do nej vŕtali alebo inak zasahovali, mohlo by to narušiť túto ochranu, čo by sa mohlo negatívne odzrkadliť na bezpečnosti a funkčnosti elektroinštalácie.
Aký je rozdiel medzi výberom vhodnej rozvodnej skrinky do exteriéru a do interiéru? Minimálne v jej odolnosti. Okrem toho, že platia všetky vyššie uvedené kritéria, ktoré by ste pri výbere mali zvážiť, v tomto prípade je potrebné zohľadniť aj náročnejšie prostredie alebo riziko mechanického poškodenia. O odolnosti voči nečistotám a vode v rôznom stupni hovorí trieda krytia a označuje sa dvojčíslom spojeným s písmenami IP. Veľkým prínosom je aj robustnejšia konštrukcia rozvodnej skrine, napríklad oceľová alebo kovová.
Praktický proces inštalácie rozvodnej skrine
Máme pre vás niekoľko tipov, vďaka ktorým sa nemusíte obávať, ak ste v zapájaní rozvodných skríň ešte nováčikom, prípadne ste práve ukončili teoretické štúdium. Ako príklad uvedieme zapojenie rozvodnej skrine v rodinnom dome, kde je obvykle potrebných viac modulov a komponentov, rovnako to však prebieha aj v byte.
Potrebné nástroje a príprava

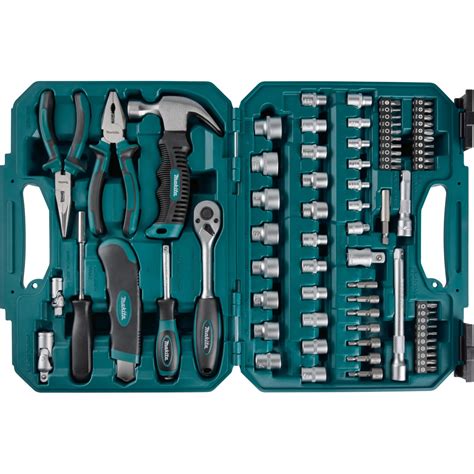

Inštalácia rozvodnej skrine si vyžaduje špecifické nástroje a vybavenie, aby sa zabezpečila bezpečná a odborná inštalácia. Jej inštalácia si vyžaduje technické znalosti a nástroje, ako je vodováha, aby sa správne umiestnila, kľúče, skrutkovače a kliešte na uťahovanie alebo povoľovanie skrutiek a skrutiek. Medzi potrebné nástroje na jej inštaláciu patrí vŕtačka na vytvorenie otvorov, rybárska páska na pretiahnutie vodičov, odizolovacie kliešte na odstránenie izolácie z vodičov a káblové svorky na bezpečné uchytenie vodičov v krabici. Potrebná je aj skúšačka napätia, aby sa zabezpečilo, že počas inštalácie nebude cez vodiče prechádzať energia. Okrem toho sú potrebné kliešte a skrutkovače na upevnenie skrutiek. Nakoniec, použitie vyhľadávača svorníkov môže byť prospešné pri lokalizácii svorníkov na zjednodušenie inštalácie.
Ak chcete začať inštaláciu, najprv vypnite hlavné napájanie z rozvodnej skrine, aby ste zabránili akýmkoľvek elektrickým incidentom. Potom určte, kde chcete umiestniť rozvodnú skrinku, najlepšie v blízkosti existujúcej skrinky.
Montáž a zapojenie modulárnych prvkov
Prvým krokom je skompletizovanie rozvodnice. U nás zakúpite (alebo váš elektrikár zakúpi) prázdnu rozvodnicu - väčšinou obsahuje iba DIN lišty, na ktoré sa nacvakávajú ističe, prúdové chrániče a podobné modulárne prvky. Elektrikár do rozvodnice urobí otvory (väčšinou sú okienka vylamovacie) v miestach, kade pôjdu káble. Potom si prípadne osadí DIN lišty, ak v rozvodnici nebudú alebo mu nebude vyhovovať ich rozmiestnenie. Následne osadí modulárne prvky a svorkovnice. Všetko prepojí vodičmi (používajú sa lankové s nalisovanými dutinkami).
Druhým krokom je osadenie rozvodnice do steny či na stenu (podľa typu). Samozrejme, otvor by ste mali mať vopred vysekaný a káble privedené k rozvodnici. Vyvŕtajte priestor pomocou dierovacej píly podľa veľkosti rozvodnej skrinky a vložte skrinku do otvoru a zaistite ju skrutkami. Potom odstráňte z rozvodnej skrinky príklep. Pomocou káblovej svorky zaistite elektrický vodič vstupujúci do rozvodnej skrinky cez vyraďovací otvor. Pomocou odizolovača odizolujte asi 6-8 cm plášťa z vodiča. Po odstránení plášťa pripojte jednotlivé vodiče k príslušným vodičom v rozvodnej krabici pomocou konektorov. V rozvodnej skrini, ktorá sa často používa na pridanie rozšírenia alebo ďalších obvodov, sa nachádza spojenie viacerých obvodov. Káble musia byť pevne a správne pripojené k svorkám. Nedotiahnuté káble môžu spôsobiť iskrenie, prehrievanie a postupné poškodenie kontaktov. Káblové trasy by mali byť vedené tak, aby sa minimalizovala možnosť ich poškodenia a aby boli jasne oddelené jednotlivé elektrické obvody.
Po technologickej a teoretickej časti prichádza na rad prax. Pri zapojení rozvodnej skrine je veľmi dôležité označiť každý jeden drôt v rozvodnej skrinke. Ističe, chrániče a stykače zapájajte výhradne podľa navrhnutej schémy.
Konečné kroky a bezpečnosť
Keď ste sa uistili, že sú všetky spoje správne upevnené, priskrutkujte kryt rozvodnej skrinky. Po vykonaní všetkých týchto krokov môžete obnoviť napájanie z rozvodnej skrine. Na čelný kryt potom nalepí nálepky označujúce okruh daného ističa s popisom. Zabudnúť by nemal ani na záslepky čelného krytu na miestach, kde nie sú ističe a ďalšie prvky, ktoré by vyčnievali. Skúška správnosti sú nepostrádateľné plastové záslepky v moduloch, ktoré ste určili ako rezervu. Na záver nezabudnite nalepiť nielen certifikát od novej rozvodnej skrine, ale taktiež jej schému, aby sa v budúcnosti predišlo komplikáciám alebo zdĺhavým skúmaniam, ako schéma rozvodnice vyzerá.
No a posledným krokom je pripojenie vodičov - prívodu a jednotlivých okruhov, prípadne vývodu na podružný rozvádzač (akože menší, ktorý napája napríklad poschodie, garáž a pod.).
Špecifiká rozvodných skríň v exteriéri - Integrácia do plotu
Moderný plot dnes neplní len funkciu ohraničenia pozemku. Čoraz častejšie sa stáva technickým aj dizajnovým prvkom, ktorý musí spĺňať praktické požiadavky distribučných spoločností a zároveň zapadnúť do celkového vzhľadu domu. Práve preto sa dostáva do popredia riešenie, kde je skrinka na elektromer, skrinka na plynomer a poštová schránka do plotu integrovaná priamo do oplotenia. Takéto riešenie je nielen funkčné, ale aj esteticky čisté a čoraz obľúbenejšie pri novostavbách aj rekonštrukciách.
Umiestnenie technických skriniek a pošty priamo do plotu má viacero výhod, ktoré ocenia nielen majitelia nehnuteľností, ale aj pracovníci distribučných spoločností. Estetika a úspora miesta sú hlavnými dôvodmi. Samostatné betónové alebo plastové piliere často pôsobia rušivo a narúšajú líniu plotu. Naopak, elektrická skrinka v plote alebo plynová skrinka v plote je vizuálne nenápadná a tvorí prirodzenú súčasť oplotenia. Zároveň ide o výraznú úsporu miesta. Na menších pozemkoch alebo v úzkych uličkách je integrovaná rozvodná skriňa praktickým riešením, ktoré eliminuje potrebu ďalších stavebných prvkov pred pozemkom.
Prístup pre dodávateľov je tiež dôležitý. Distribučné spoločnosti vyžadujú, aby bol elektromer v plote alebo plynomer prístupný bez nutnosti vstupu na pozemok. Práve preto je elektromerový rozvádzač alebo skrinka na plynomer do plota ideálnym riešením. Technik má k meradlám prístup priamo z ulice, čo zjednodušuje odpočty, revízie aj servisné zásahy. Takéto riešenie je dnes často odporúčané už v projektovej fáze stavby domu.

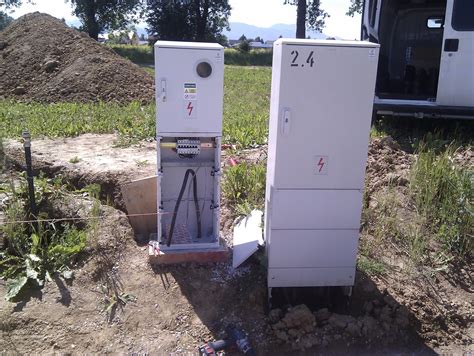

Skrinka na elektromer do plotu
Správne navrhnutá skrinka na elektromer do plotu musí spĺňať technické normy a požiadavky distribučnej spoločnosti. Nejde len o dizajn, ale predovšetkým o bezpečnosť a súlad s legislatívou. Pri riešení elektrickej skrinky do plota sa najčastejšie stretávame s typmi TP (trvalý príkon) a SP (stavebný príkon). Rozmery elektromerového rozvádzača v plote sa líšia podľa typu prípojky, počtu elektromerov a doplnkových istiacich prvkov. Dôležité je, aby rozvodná skriňa do plotu mala dostatočný vnútorný priestor, kvalitné krytie a bola pripravená na osadenie plombovaných častí. Pri moderných kovových plotoch sa často rieši presný výrez, do ktorého sa skrinka osadí bez nutnosti dodatočných úprav.
Osadenie elektromerovej skrine do plota musí rešpektovať predpísanú výšku a umiestnenie. Zvyčajne sa elektrická skrinka v plote osádza tak, aby spodná hrana bola v stanovenej výške nad terénom, čo umožňuje pohodlný prístup a bezpečnú manipuláciu. Zároveň je dôležité, aby bola skrinka chránená pred priamym zatekaním vody a mechanickým poškodením. Správne osadený elektromer v plote výrazne znižuje riziko problémov pri revízii. Umiestnenie elektrickej skrinky do plota by malo byť riešené už pri návrhu oplotenia. Ideálne je, ak je plot skrinka na elektromer do plotu situovaná v blízkosti vjazdu alebo bránky, kde je jednoduchý prístup a zároveň nenarúša celkový vzhľad plotu. Správne navrhnutá rozvodná skriňa do plotu uľahčuje revízne kontroly a minimalizuje potrebu dodatočných zásahov.
Skrinka na plynomer do plotu
Podobne ako pri elektrine, aj skrinka na plynomer do plotu musí spĺňať prísne bezpečnostné a technické požiadavky. Plynová skrinka v plote môže byť povrchová alebo zapustená. Dôležité je, aby bola vyrobená z materiálu odolného voči poveternostným vplyvom a mechanickému poškodeniu. Umiestnenie musí zabezpečovať jednoduchý prístup pre plynárov a zároveň ochranu pred náhodným poškodením. Pri moderných plotoch sa skrinka na plynomer do plota často integruje do rovnakého dizajnu ako elektrická skrinka, čím vzniká jednotný a čistý vzhľad.
Veľmi dôležitým aspektom je vetranie. Plynová skrinka v plote musí byť odvetraná tak, aby v prípade úniku plynu nedochádzalo k jeho hromadeniu. Distribučné spoločnosti presne definujú typ vetracích otvorov aj minimálne vzdialenosti od iných zariadení. Správne navrhnutá skrinka na plynomer, tak spája bezpečnosť, funkčnosť a estetiku.
Poštová schránka do plotu
Okrem technických skriniek je čoraz žiadanejšia aj poštová schránka do plotu, ktorá umožňuje pohodlný príjem pošty bez nutnosti vstupu na pozemok. Na trhu existujú rôzne poštové schránky do plotu. Najčastejšie ide o jednostranné alebo priechodné riešenia, kde sa pošta vkladá z ulice a vyberá z vnútornej strany pozemku. Takáto schránka je mimoriadne praktická a bezpečná. Niektoré riešenia umožňujú integráciu schránky priamo do bránky, čím sa šetrí miesto a zachováva čistý dizajn.
Materiál zohráva kľúčovú úlohu. Moderné poštové schránky do plotu sú najčastejšie vyrobené z hliníka alebo ocele s povrchovou úpravou, ktorá zabezpečuje dlhú životnosť a farebnú stálosť. Dizajn možno zladiť s plotom, bránou aj elektrickou skrinkou v plote, čím vznikne jednotný vzhľad.
Návrh a legislatíva - Úloha odborníka
Správne umiestnenie a zapojenie rozvádzačovej skrine je komplexná úloha, ktorá vyžaduje odborné znalosti a skúsenosti. Preto je dôležité túto prácu zveriť kvalifikovanému elektrikárovi, ktorý zabezpečí, že všetky časti elektrickej inštalácie budú fungovať spoľahlivo a bezpečne. Odporúčame kontaktovať projektanta alebo elektrikára, ktorý vaše predstavy zreálni. Elektrikári musia používať ochranné pomôcky, ako sú izolačné rukavice a obuv. Pre prehľadnosť a bezpečnosť je vhodné označiť jednotlivé obvody v rozvádzačovej skrini.
V súčasnosti je návrh rozvodných skríň stále sofistikovanejší, pričom sa čoraz viac spolieha na špecializovaný softvér. Softvér dokáže na základe vstupných parametrov (počet a typ komponentov, prúdová záťaž a priestorové obmedzenia) navrhnúť rozvodnú skriňu s optimálnou veľkosťou, čím sa zabezpečí dostatočný priestor pre bezpečné zapojenie prvkov, ako sú prúdové chrániče, stykače a ističe. Poskytuje tiež podporu pre vytvorenie kompletných dokumentácií a podobne.
Samozrejme, elektroinštalácia vrátane zapojenia rozvodnice by mala byť ukončená revíziou (prvou odbornou prehliadkou a odbornou skúškou). Ak patríte medzi súkromných odberateľov (napríklad prípojka elektriny do domu), budete musieť umiestniť elektromerový rozvádzač tak, aby bol elektromer prístupný z verejného priestranstva. Staré prípojky majú často opotrebované svorky a hliníkové vodiče sa v nich uvoľňujú (hliník „tečie“). Vysoký prechodový odpor potom zahrieva svorky i okolie, v zlom stave býva aj izolácia prípojky. Výsledkom môže byť požiar alebo úraz elektrickým prúdom.
