Osadenie radiátorov a ich rozmery: Kompletný sprievodca pre efektívne vykurovanie

Najrozšírenejším spôsobom vykurovania miestností je vykurovanie pomocou vykurovacích telies. V súčasnosti sa na trhu stretneme najčastejšie so štyrmi typmi radiátorov - oceľovými rebríkovými, oceľovými panelovými, hliníkovými alebo bimetalovými a liatinovými.

Pripojenie radiátorov na vykurovací systém a rozvod vykurovacej vody sa v dnešnej dobe rieši najmä nízkoobjemovými potrubnými rozvodmi. Najčastejšie používané sú rozvody z medi alebo vrstveného plastu (PEX-AL-PEX). Z ekonomických dôvodov sa aj dnes ešte využívajú aj rozvody oceľové alebo plastové. Pri voľbe materiálu rozvodu je potrebné zvážiť nielen všetky komponenty zapojené do vykurovacieho systému, ale aj tlakové pomery v systéme (závislé napr. aj od počtu podlaží), druh teplonosného média a požadovaný spôsob zapojenia celej sústavy.

Pri novostavbách rodinných domov, resp. pri rekonštrukciách, ale aj v bytových domoch sa používa nútený obeh vykurovacieho média pomocou obehového čerpadla, takže s rozvodmi s priemerom 5/4 „alebo dokonca 2“ sa už nestretávame. Na zníženie obsahu vody v potrubných rozvodoch (nevyužívajú sa na odovzdávanie tepla do obytného priestoru) sa používajú rozvody s malými priemermi DN15, DN20 a pod., a to väčšinou z medi. Všetky rozvody s malými priemermi musia byť dobre tepelne zaizolované na zamedzenie strát pri doprave teplonosného média. Je ním spravidla voda, často doplnená o inhibítory korózie, prípadne nemrznúca zmes (najmä do sezónne vykurovaných objektov). Radiátory možno využiť aj v systémoch s kombináciou tepelných zdrojov, napríklad kotla v spolupráci s niektorým z moderných zdrojov tepla (splynovací, resp. pyrolýzny kotol, solárny systém, tepelné čerpadlá).

Ako správne určiť rozmery a umiestnenie radiátora

Pri výbere vykurovacích radiátorov je kľúčové zamerať sa na ich rozmery, ktoré priamo ovplyvňujú účinnosť prestupu tepla. Vzhľad je síce dôležitý, no primárnou úlohou je zabezpečiť dostatočný tepelný výkon pre daný priestor. Pred zakúpením akéhokoľvek radiátora je nevyhnutné vykonať dôkladné výpočty a na základe nich zvoliť správnu veľkosť. Pri určovaní veľkosti radiátorov a ich počtu vychádzame z projektu. Projektant vypočíta tepelnú stratu každej miestnosti a na základe toho stanoví veľkosť vykurovacej plochy.

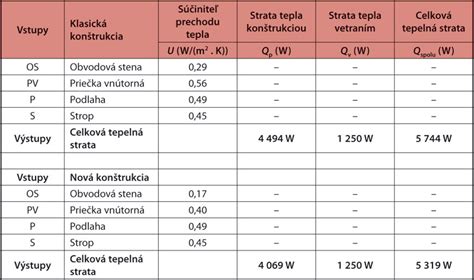

Výpočet tepelného výkonu radiátora

Najdôležitejším ukazovateľom pri výbere vykurovacieho zariadenia je jeho tepelný výkon. Nie vždy je výhodné zvoliť model s najvyšším výkonom. V bytoch s kvalitnou tepelnou izoláciou postačí model so strednou hodnotou tohto parametra. Najčastejšie sa počíta 1 kW na 10 metrov štvorcových plochy. Pri radiátoroch máte vždy napísaný aj výkon, podľa toho si približne vypočítate rozmer radiátora, ktorý potrebujete. Nezabudnite, že tento výpočet je stavaný na bežné rodinné domy a byty. Nevzťahuje sa na nízkoenergetické stavby, atď. Rátajte približne na 10 metrov štvorcových potrebujete radiátor o výkone 1000W, pri každom radiátore je vždy aj tento údaj, mierne to nadhodnoťte radšej a ešte pozor, aby sa vošiel pod parapetu. Tento princíp platí aj pokiaľ je to v bežnom dome, kde je na jednej vetve maximálne 5 radiátorov.

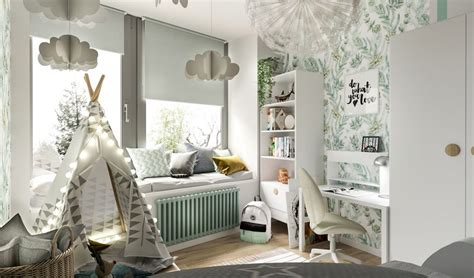

Rozmery a umiestnenie radiátora pod oknom

Vyhrievacie telesá sú situované pod oknom a ich rozmer (pri rešpektovaní požadovaného výkonu) sa vyberá podľa rozmeru okenného otvoru. Pri výbere radiátorov určených na umiestnenie pod okno je dôležité zohľadniť šírku okenného otvoru a odhadovanú vzdialenosť od parapetu a povrchu podlahy. Pred návštevou obchodu je nevyhnutné vykonať presné merania a riadiť sa nimi pri výbere. Štandardná šírka okenného otvoru sa pohybuje v rozmedzí 110 až 120 cm. Veľkosť zakúpeného radiátora by mala dosahovať minimálne 70 až 75 % z tejto hodnoty. Pre sekčné radiátory vyrobené z hliníka to znamená potrebu radiátora s 10 až 12 článkami, pričom šírka jedného článku je zvyčajne okolo 8 cm.

Približne 15 cm (minimálne však 5 cm) voľného priestoru necháme medzi podlahou a spodným okrajom vykurovaceho telesa, 5 cm medzi stenou a zadným okrajom radiátora a 10 cm (najmenej 5 cm) medzi parapetom a horným okrajom radiátora. Medzi hornou hranou radiátorových článkov a parapetom by mala byť dodržaná vzdialenosť 6 až 12 cm. Rovnako tak by mala byť výška montáže vykurovacích zariadení nad podlahou minimálne 8 cm. Tieto usmernenia zabezpečia, že tepelný prenos bude čo najbližšie k údajom deklarovaným výrobcom.

Povrchová plocha radiátora priamo ovplyvňuje rovnomernosť rozptylu tepla. Z tohto dôvodu je často lepšie zvoliť väčší počet článkov s priemerným výkonom ako menší počet s vysokým výkonom. Takto sa zabezpečí, že na skle okna nevzniknú žiadne studené zóny a zamedzí sa kondenzácii.

Technické parametre radiátorov

Rozstup stredov a lineárne rozmery

Hlavnými parametrami pri výbere radiátora sú jeho šírka a výška. Dokumentácia k vykurovacím radiátorom často odkazuje na tzv. „rozstup stredov“ (ang. center-to-center distance). Tento parameter udáva vzdialenosť od stredu jedného pripojovacieho otvoru k stredu druhého. Niekedy sa tento údaj nazýva aj „vzdialenosť medzi stredmi“ alebo „rozstup pripojovacích otvorov“. Ak sú existujúce prívodné potrubia funkčné a neplánuje sa ich výmena, nový radiátor musí mať rovnaký rozstup stredov ako starý, aby sa predišlo nutnosti úprav na potrubí. Názvy modelov, či už ruských alebo zahraničných, často obsahujú trojciferné číslo, ktoré v milimetroch udáva práve tento parameter (napríklad Modern 500).

Medzi lineárne rozmery radiátora patria:

• Montážna výška radiátora: Táto výška musí byť zvolená tak, aby umožňovala požadované vzdialenosti od parapetu a podlahy.
• Hĺbka: Dôležité rozmery, ktoré ovplyvňujú celkový objem a tepelný výkon.
• Šírka: Pri prierezových modeloch sa šírka vzťahuje na jednotlivé články. Ak je hĺbka radiátora a jeho častí rovnaká, celková šírka sa vypočíta vynásobením šírky jedného článku počtom článkov, s pridaním asi 1 až 2 cm na tesnenia.

Poznanie lineárnych parametrov radiátora umožňuje aj dokúpenie vhodnej ochrannej clony. Pri výmene starých liatinových radiátorov je dôležité zohľadniť výšku prívodu nad úrovňou podlahy.

Objem tekutiny a jeho vplyv

V súkromných domoch, kde sa používa vlastný vykurovací systém, hrá dôležitú úlohu aj objem tekutiny obsiahnutý v radiátore. Zatiaľ čo v bytových domoch s ústredným kúrením tento parameter nie je taký rozhodujúci, pri autonómnych systémoch je jeho výpočet nevyhnutný pre určenie efektivity čerpadla alebo kotla.

Typické rozmery radiátorov podľa materiálu

Pri uvažovaní o výške typického radiátora sa často vychádza z hodnoty 50 cm rozstupu stredov, ktorá je v názve označená číslom 500. Táto hodnota sa stala referenčným bodom, pretože staré sovietske rebrované radiátory z liatiny mali práve túto výšku. Liatinové steny sú vďaka svojej hrúbke mimoriadne odolné a mnohé z nich slúžia dodnes. Aby sa predišlo náročným úpravám existujúceho vykurovacieho systému, spotrebitelia sa často snažia nájsť náhrady s podobnými rozmermi. Radiátory s rovnakým rozstupom stredov sú dostupné z rôznych materiálov.

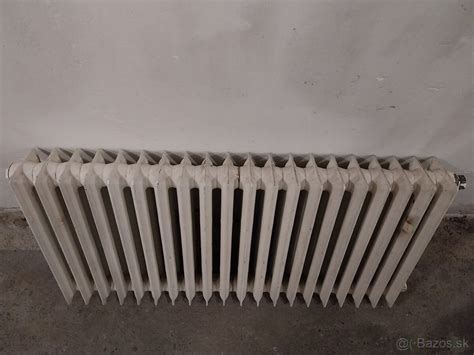

Liatinové radiátory

Liatinové modely sú na trhu dostupné v širokej škále parametrov. Rebrované radiátory s výškou 50 cm je možné rozpoznať podľa písmen MC a dvoj- alebo trojciferného čísla, ktoré však v tomto prípade neoznačuje rozstup stredov, ale hĺbku produktu, ktorá sa pohybuje od 85 do 140 mm. Šírka sa líši v závislosti od modelu a výrobcu. Napríklad model MC-140 sa vyrába vo verziách s šírkou 108 mm aj 93 mm. Okrem rebrovaných typov sa liatinové radiátory s rozstupom stredov 50 cm nachádzajú aj v iných konštrukciách, napríklad v sekčných prevedeniach, z ktorých niektoré sú vybavené nožičkami. Najtenšie radiátory s hĺbkou 5 cm vyrába spoločnosť Thermal.

Hliníkové radiátory

Rozmery hliníkových radiátorov sú štandardizovanejšie. Pri hliníkových radiátoroch s rozstupom stredov 50 cm sa typická výška profilu pohybuje v rozmedzí 57 až 58,5 cm, pričom šírka je zvyčajne okolo 8 cm. Hĺbka je variabilnejšia - existujú aj ploššie varianty (napríklad domáci „Thermal“ s hĺbkou 5,2 cm), no väčšina sa pohybuje v intervale od 8 do 10 cm.

Bimetalové radiátory

Ploché modely sa medzi bimetalovými radiátormi nevyskytujú. Lineárne parametre týchto produktov tiež nevykazujú veľkú variabilitu. Šírka jedného článku bimetalového radiátora sa pohybuje od 8 do 8,7 cm, výška od 56,5 do 57,5 cm a hĺbka od 8 do 9,5 cm. Nízke bimetalové modely sú skôr zriedkavé, s minimálnou výškou okolo 20 cm.

Oceľové radiátory

Oceľové radiátory sa vyrábajú menej často ako iné typy s axiálnym parametrom zodpovedajúcim štandardnému rebrovanému radiátoru. Napriek tomu sa na trhu nachádzajú aj od zahraničných výrobcov. Značka Kermi ponúka oceľový panelový model určený ako náhrada za staré liatinové radiátory. Domáca firma „Konrad“ vyrába batérie pre tento účel pod označením RSV-1. Existujú aj vzorky vhodných rozmerov s rúrkovou konštrukciou, avšak zvyčajne sa ako kľúčový parameter uvádza celková montážna výška s ohľadom na spodné pripojenie.

Špeciálne typy radiátorov

Vysoké a úzke radiátory

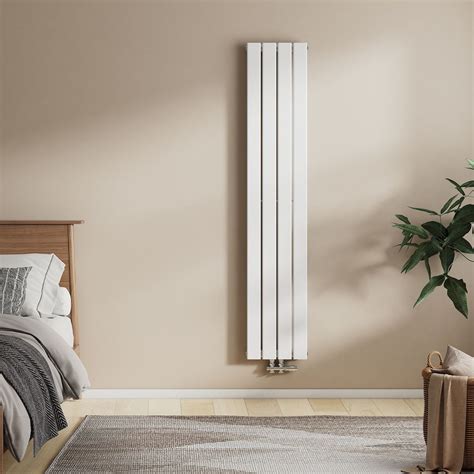

Najvyššie radiátory s výškou až 2 metre vyrába spoločnosť Verteo Plan. Tieto vykurovacie jednotky zaujmú spotrebiteľov pridaním originálneho prvku do interiéru. Hoci výškové modely sa vo väčšine prípadov nedajú umiestniť pod okenný parapet, ich neštandardný vzhľad poskytuje priestor pre dizajnové riešenia. Radiátor je možné natrieť ľubovoľnou farbou, kombinovať s policou alebo skrinkou. Dôležité je však umiestniť v jeho blízkosti len materiály, ktoré pri zahrievaní neuvoľňujú toxické výpary, a zodpovedne pristupovať k výberu farby.

Podlhovasté radiátory sa z niektorých kovov prakticky nevyrábajú. Tu by sme mali spomenúť liatinu, ktorej modely nedosahujú výšku jedného metra. Ešte nižšie sú bimetalové produkty, kde maximálna výška dosahuje približne 86 cm. Väčšina bežných vysokých jednotiek je vyrobená z ocele a môže mať rúrkovú alebo panelovú konštrukciu. Niektoré z nich môžu presiahnuť výšku 2 metre (napríklad Verteo Plan) a sú určené na spodné pripojenie. Panelové varianty majú plochý aj profilovaný povrch.

Nízke radiátory a podlahové konvektory

Modely s rozstupom stredov menším ako 40 cm sa považujú za nízke. Tento segment sa vyznačuje širokou škálou produktov, keďže miniatúrne radiátory sa vyrábajú z rôznych materiálov. Medzi ruskými kupujúcimi nie sú také populárne, pretože výmena starého rebrovaného radiátora za miniatúrny si vyžaduje nákladné úpravy vykurovacieho systému.

Medzi liatinovými produktmi sa subminiatúrne modely nevyskytujú. Extrémnou možnosťou je radiátor Boltonov s rozstupom stredov 220 mm a montážnou výškou 33 cm. Ostatné malé liatinové zariadenia majú tieto parametre v rozmedzí 300 - 350 mm a 35 - 40 cm. Pre hliníkové zariadenia je minimálna hodnota rozstupu stredov 200 mm. Na trhu existuje mnoho možností tejto veľkosti od firiem ako Global, Sira a domáci Rifar. Tieto firmy vyrábajú aj nízke bimetalové modely (s výškou okolo 25 cm). O niečo väčšie hliníkové modely (300 - 400 mm) nájdete u všetkých výrobcov vykurovacích zariadení. Miniatúrne, ale výkonné a drahšie radiátory vyrobené z medi alebo jej zliatiny s hliníkom majú zvyčajne výšku 20 - 22 cm, avšak existujú aj také, ktoré presahujú túto nízku kategóriu.

Miniatúrne ploché radiátory z ocele vyrába spoločnosť Purmo. Patria sem dva modely panelov s rozstupom stredov 15 cm. Rovnaký alebo o niečo väčší indikátor (o 1 - 3 cm) majú aj niektoré rúrkové produkty. Napriek tomu u väčšiny oceľových radiátorov tento parameter presahuje 25 cm. Na trhu možno nájsť nízke, ale dlhé konštrukcie (až do dĺžky 2 metrov).

Za určitých podmienok môže byť umiestnenie aj miniatúrneho radiátora v miestnosti nepraktické a v rozpore s bezpečnostnými normami. Napríklad v chodbách únikových ciest by sa nemali inštalovať zariadenia, ktoré presahujú povrch steny vo výške menšej ako 2 metre. V takýchto prípadoch, ako aj kvôli úspore miesta v miestnosti, je ideálnym riešením konvektor zabudovaný priamo do podlahy. Takéto zariadenie možno považovať za najnižší typ radiátora. Konvektory sú dostupné v širokej škále výkonových stupňov a používajú sa ako jediný zdroj vykurovania alebo ako doplnok k iným metódam. Sú tiež inštalované na ohrev pevných zasklení.

Ploché radiátory (malá hĺbka)

Existujú situácie, kedy sa kritickým parametrom (z hľadiska minimalizácie) stane hĺbka, nie výška. Vtedy je potrebné zvážiť segment plochých modelov. V takom prípade nie sú vhodné vzorky z bimetalu a liatiny kvôli ich značnej hĺbke. Ruský výrobca Zlatoust ponúka hliníkový produkt s hĺbkou 52 mm. Vyrábajú sa aj modely na nahradenie starých rebrovaných radiátorov a nízke varianty s rozstupom stredov 30 cm, ktoré majú vysoký tepelný výkon. Vhodné sú aj panelové radiátory s hĺbkou 6 cm.

Montáž a pripojenie radiátorov

Montáž radiátora zvládne každý šikovný kutil. Väčšinou nie je náročná a spočíva v upevnení radiátora na jeho mieste a v pripojení k potrubiam. Pred upevnením treba na radiátor namontovať záslepky, odvzdušňovacie zátky a ventily. Štandardne sa radiátory vešajú na stenu pomocou rôznych typov konzol skrutkovaných na stenu rozperkami a skrutkami. V prípade nedostatočne únosných stien, najmä pri liatinových radiátoroch alebo ak chceme inštalovať radiátor do voľného priestoru, môžeme využiť najrôznejšie typy podstavných montážnych súprav (nôžok). Typ a počet konzol závisí od veľkosti vykurovacieho telesa a býva uvedený v návode na inštaláciu. Návod je súčasťou dodávky radiátorov aj montážnych konzol.

Závesný držiak je najpoužívanejším typom montážnej konzoly. V mieste montáže radiátora je potrebné vyvŕtať do steny otvory vrtákom o priemere f 16 mm. Vzdialenosť osi konzoly od vrchnej hrany radiátora je 100 mm. Konzoly zafixujeme citlivým dotiahnutím matice (veľkosť kľúča 16).

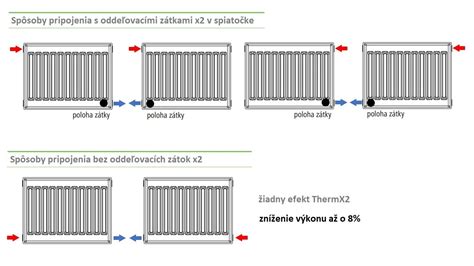

Pri vlastnej montáži radiátora je okrem uvedených pravidiel situovania vykurovacích telies pri okenných otvoroch nutné dodržať aj priečny sklon radiátora (približne 1 °) smerom od odvzdušňovacieho ventilu nadol. Na pripojenie k potrubiam sa používajú priame alebo rohové závitové spojky (nesprávne šróbenia). Dotiahnutím matice na spojke priskrutkujeme radiátor k potrubiu. Na utesnenie závitových spojok je výhodné použiť moderné vláknové materiály.

Kompaktné a ventilové radiátory

Rozlišujeme kompaktné vykurovacie telesá a ventilové vykurovacie telesá. Kompaktné vykurovacie telesá majú prípojky v štyroch rohoch radiátora, zatiaľ čo ventilové vykurovacie telesá majú dve prídavné prípojky so zabudovaným ventilom na spodnej strane. Na modernejších ventilových vykurovacích telesách môžete pripojiť prítok a spätný tok na spodnej strane smerom od podlahy. Na požiadanie sa vyrábajú tieto modely aj s garnitúrou na ľavej strane a označujú sa VKL, prípadne modely VKS s garnitúrou v strede.

Moderné radiátory sú zvyčajne konštrukčne oveľa viac ploché, a preto vyžadujú podstatne menej vody a priestoru. Tieto modely preto vykurujú ekonomickejšie a ekologickejšie ako staršie radiátory. Spotrebujú menej energie a vytvárajú príjemnejšie teplo a vzduch v miestnosti. Ak si chcete zaobstarať nový vykurovací systém, prvým krokom je overiť si u kúrenára, či staré radiátory v novom systéme poskytnú dostatočný vykurovací výkon.

Panelové radiátory KORAD - príklad moderného riešenia

Radiátory Korad s označením H sú vhodné do priestorov so zvýšenými nárokmi na hygienu. Ide o panelové radiátory Kompakt (K) alebo Ventil Kompakt (VK) bez prídavnej prestupnej plochy (konvektora), teda typové rady 10, 20 a 30. Typ 20 je štandardne vyrábaný o šírke 65 mm. Pokiaľ si to potreby zákazníka vyžadujú, je možné vyrobiť typ 20 o šírke 100 mm. Prednostne je ventilová garnitúra umiestnená na pravej strane a označuje sa VKP. Umožňuje pripojenie radiátora na spodnej strane. Konštrukčné riešenie garnitúry ale umožňuje aj klasické bočné pripojenie radiátora. Súčasťou radiátora sú bočné kryty a vrchná mriežka. Rozstup vertikálnych kanálikov na výliskoch panelov je 33,33 mm, čo umožňuje vyrábať panely s násobkom dĺžky 100 mm. Jednotlivé typové rady radiátorov sú tvorené rozličným počtom panelov a konvektorov. Prvé číslo v označení typu znamená počet panelov, druhé číslo počet konvektorov.

Jednotlivé typy sú vyrábané v stavebných výškach 300, 400, 500, 600 a 900 mm, typ určený pre rekonštrukcie vo výške 550 mm. Dĺžka sa mení od 400 mm do 3000 mm, môže byť však pre jednotlivé modely obmedzená. Povrchová úprava sa vykonáva kontinuálnym spôsobom na výrobnej linke. Štandardný farebný odtieň je RAL 9010. Na zvláštnu objednávku je možné si vybrať zo škály 61 farebných odtieňov.

Povrchová úprava výrobkov KORAD pozostáva z troch základných krokov: chemická predúprava - odmastenie, fosfátovanie 10 - 18 μm; kataforeticky nanesená základná farba vypaľovaná v peci pri teplote 140°C po dobu 40 minút; 60 - 80 μm elektrostaticky nanesená prášková farba vypaľovaná v peci pri teplote 180°C po dobu 20 minút. Výsledný náter má odtieň RAL 9010. Rovnakou technológiou sú ošetrované ako panely, tak aj kryty radiátorov! Na zvláštnu objednávku je možné si vybrať zo 61 farebných odtieňov (za príplatok cca 30%).
