Komplexný sprievodca inštaláciou pouličných lámp v teréne

Dobre osvetlená ulica je základným kameňom moderného mestského života, prispievajúc k bezpečnosti, ochrane a estetickej príťažlivosti. Princípy, ktorými sa riadi umiestnenie pouličných lámp, sú rozhodujúce pre efektívne vonkajšie osvetlenie, od teplej, rozptýlenej žiary klasického pouličného osvetlenia až po sústredenú účinnosť moderného svietidla LED pouličného osvetlenia. V súčasnosti ľudia hľadajú nové energeticky úsporné a ekologické zdroje, a preto vonkajšie solárne pouličné lampy postupne nahrádzajú mestské okruhové svietidlá, čo predstavuje energeticky úsporný a ekologický výrobok, ktorý pritiahol pozornosť celej spoločnosti. Prechod od staromódnych systémov pouličných lámp k súčasným riešeniam, ako je indukčná pouličná LED lampa, predstavuje viac než len energetickú modernizáciu; je to príležitosť prehodnotiť a optimalizovať stratégie umiestnenia. Uspokojivá inštalácia pouličného osvetlenia nie je vecou dohadov, ale vedeckým procesom, ktorý vyvažuje výkon, náklady a integráciu do životného prostredia.

Základné princípy návrhu a výberu pouličných lámp

Pred úpravou akýchkoľvek parametrov je nevyhnutné pochopiť kľúčové premenné, ktoré určujú konečný dizajn. Je dôležité komplexne porozumieť charakteristike solárnych pouličných lámp, svetelných zdrojov a stožiarov svietidiel.

Typy a normy osvetlenia

Hlavná dopravná tepna, rušná vysokou-rýchlostnou premávkou, si vyžaduje úplne iné riešenie osvetlenia v porovnaní s tichým obytným pruhom alebo vidieckou cestou. Na hlavných dopravných tepnách sa nedá vyjednávať o pouličných svetlách veľkých miest s vynikajúcou jednotnosťou, aby sa zaistila bezpečnosť vodiča. LED pouličné lampy sa používajú najmä v obytných budovách, parkoch, areáloch, záhradách, vilách, botanických záhradách a na iných miestach. Aj keď LED pouličné svetlá sú všade, len málo ľudí vie o procese ich inštalácie. Dodržiavanie zavedených kódexov, ako je čínsky „Kódex pre návrh osvetlenia mestských ciest (CJJ 45-2015)“ alebo medzinárodné ekvivalenty, ako je IEC 60529, je povinné. Tieto štandardy poskytujú jasné, kvantitatívne ciele pre priemerné osvetlenie, rovnomernosť (pomer minimálneho a priemerného osvetlenia) a kontrolu oslnenia.

Fotometrický výkon svetelného zdroja je prvoradý, pričom svietidlá s úzkou distribúciou sú vhodné pre úzke cesty, chodníky alebo tam, kde je potrebné minimalizovať svetelné priestupky.

Energetická účinnosť a náklady

Existuje priama súvislosť medzi hustotou inštalácie a nákladmi. Príliš vysoké stĺpy alebo veľmi tesné rozmiestnenie jednotiek s vysokým-výkonom, ako je 150-wattové pouličné LED osvetlenie, povedie k neudržateľnej spotrebe energie a vysokým počiatočným nákladom na výstavbu. Osvetlenie mestských okruhov nie je len komplikované na inštaláciu, vyžaduje si vysoké náklady na elektrickú energiu a údržbu a predstavuje potenciálne bezpečnostné riziko. Preto je dôležité oddeľte investičný rozpočet podľa cestnej praxe a referenčných noriem osvetlenia a racionálne vyberajte solárne svietidlá, svetelné zdroje a stožiare svietidiel, aby ste naplno využili výhody vysokej účinnosti a úspory energie svetelných zdrojov, distribúcie svetla a doplnkovej kombinácie solárnych lámp.

Odolnosť a ochrana

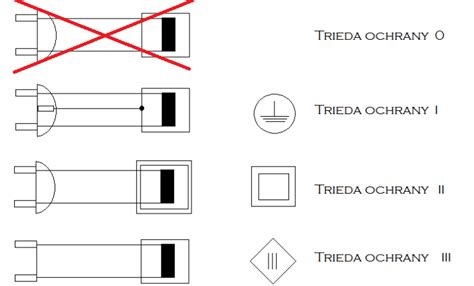

Záhradné svietidlá by mali byť nielen funkčné a ladiť s charakterom priestoru, ale tiež vyrobené z vhodných materiálov. Venujte pozornosť odolnosti a poveternostným podmienkam. Odporúča sa, aby všetky vonkajšie svietidlá mali krytie aspoň IP 44 - odolné proti objektom väčším ako 1 mm a vode pritekajúcej zo všetkých strán. Ak ide o parameter IK, tak čím vyšší je, tým lepšia je úroveň mechanickej odolnosti.

Príprava na inštaláciu a zemné práce

Samostatné cestné inžinierstvo, včasný a včasný zásah do výberu polohy pólu, konštrukcie základov a zapustenia, aby sa včas našli problémy, rozumne zmeny, zabezpečila sa kvalita a ušetrili investície.

Výber polohy stĺpa a konštrukcia základov

Podľa praxe a geologických podmienok na mieste projektu solárnej pouličnej lampy navrhnite a vyrobte základňu solárnej pouličnej lampy a základňu vysokopólovej lampy, aby ste zabezpečili pevný základ. Fyzické prekážky, ako sú urastené stromy, rozmiestnenie priľahlých budov a umiestnenie bodov napájania, sú kritickými praktickými úvahami. Plán na nové pouličné LED osvetlenie môže byť na papieri dokonalý, ale v praxi zlyhá, ak do svetelnej cesty zasahuje koruna stromu. Stĺpy solárneho pouličného osvetlenia by mali byť vždy inštalované na mieste, kde panely môžu byť počas dňa vystavené priamemu slnečnému žiareniu. Zvážte blízke stavby, ako sú stromy, kríky, vysoké budovy atď., pretože môžu blokovať slnečné svetlo v dosahu panelov.

Základňa svietidla a kotviace skrutky

Osobitnú pozornosť treba venovať kompatibilite medzi zapustenou skrutkou a rezervovaným otvorom sedla prúta, presnému umiestneniu, primeranej dĺžke zapustenej skrutky a zostávajúcej dĺžke a správnej údržbe časti závitu pre zdvíhanie a polohovanie.

Uzemnenie a bezpečnostné aspekty

Vo vrstve hornín a v sekcii fosílií vetra je rozptýlené uzemnenie a segmentované uzemnenie ťažké splniť požiadavku. Je možné uvažovať s pripojením pozinkovanej plochej ocele a iných vodičov podľa požiadavky na prevedenie. Vysokopólová lampa solárnych pouličných lámp je rozptýlená a spolieha sa hlavne na uzemnenie. Ak je to potrebné, na zníženie odporu uzemnenia by sa mal použiť reduktor odporu.

Inštalácia stĺpov a svietidiel

Zdvíhanie a umiestnenie stĺpa

Prevádzka zdvíhania by mala prísne dodržiavať prevádzkový poriadok. Osobitná pozornosť by sa mala venovať vedeniam elektrickej siete a iným vedeniam okolo zdvíhacieho zariadenia, ako aj okolitým konštrukciám. Body na zdvíhanie by mali byť primerané počas zdvíhania a po umiestnení by sa mali vykonať včasné úpravy. Po pripevnení solárneho svietidla k stĺpu sa stĺp umiestni do pripraveného otvoru a postaví. Základňa stĺpa sa zabetónuje, ktorý slúži ako základ solárneho pouličného osvetlenia.

Estetika a zarovnanie stĺpov

Venujte pozornosť kráse pouličného stĺpa po zariadení. Od začiatku konštrukcie základne je poloha svetla riadená hlavnou čiarou a lineárna zmena je primeraná podľa návrhu cesty. Svetelný stĺp je rovný, zvar spracovania a prístupový port by sa mali vyhýbať hlavnému smeru a celá linka trvá na rozdieloch. Uhol konzoly svetelného stĺpa by mal dodržiavať harmóniu smeru a uhla.

Upevnenie svietidla a vnútorného príslušenstva

Vnútorné príslušenstvo solárnej pouličnej lampy by malo byť vložené tesne a pevne, aby sa predišlo problémom s voľnými výkyvmi vetra a slabým kontaktom. Solárna pouličná lampa a stĺp lampy, stĺp lampy a konzola sú pevne pripevnené. Lampy a lampáše by mali byť pevné a vzpriamené, nesmú byť uvoľnené ani skreslené, tienidlo by malo byť celé a nerozbité. Ak má reflexné tienidlo problém, malo by sa včas vymeniť. Ak má liatinová objímka prasklinu, nemôže sa používať. Objímka tela lampy by mala byť vhodná pre stĺp a zariadenie by nemalo byť príliš dlhé. Priehľadný kryt a reflexné tienidlo by sa mali počas inštalácie vyčistiť a utrieť. Spona priehľadného krytu by mala byť kompletná a ľahko sa používa, aby sa zabránilo jeho pádu. Aj keď sú LED pouličné svetlá jasnejšie ako tradičné príslušenstvo, je kritická solídna inštalácia.

Elektrické pripojenie a ochrana

Kabeláž a zapojenie

Elektrický vodič musí byť z izolovaného koženého drôtu, medené jadro nesmie byť menšie ako 1,37 mm, hliníkové jadro nesmie byť menšie ako 1,76 mm. Keď je elektrický vodič pripojený k nadzemnému vodiču, mal by sa symetricky prekrývať na oboch stranách stĺpa. Miesto prekrytia je 400 - 600 mm od stredu tyče a obe strany by mali byť zhodné. Ak je vodič dlhší ako 4 metre, mala by sa v strede pridať podpera na jeho upevnenie. Spoľahlivé zapojenie je rozhodujúce pre komerčné pouličné svetlá LED. Postupujte podľa lokálnych elektrických kódov, používajte káble odolné voči poveternostným vplyvom a uistite sa, že všetky spojovacie skrinky sú dobre zapečatené. Položenie inštalácie by sa malo uskutočniť pred dostavbou nehnuteľnosti a omietkou fasády. Ak to chcete urobiť správnym spôsobom, stojí za to požiadať o pomoc elektrikára s potrebnými oprávneniami. Inštalácia sa obvykle vykonáva priamo z budovy. Vonkajšia inštalácia by mala byť bezpečná a všetka kabeláž by mala byť skrytá. Doma Vám tiež nevisia všade káble, ktoré sa tiahnu celým bytom - na záhrade by nemali byť žiadne. Pamätajte, že nepoužívate predlžovacie káble a to ani tie externé, ktoré sú dlhé niekoľko metrov, ani nepripájajte viacmetrový kábel z niekoľkých domácich predlžovacích káblov.

Inštalácia poistiek

Pouličné lampy musia byť inštalované z dôvodu ochrany poistkami a namontované na protipožiarne drôty. Pri pouličných lampách s predradníkmi a kondenzátormi musí byť poistka namontovaná na vonkajšej strane predradníka a elektrickej poistky. Pre ortuťové výbojky do 250 wattov, žiarovky s 5-ampérovou poistkou, 250-wattové sodíkové výbojky môžu použiť 7,5-ampérovú poistku, 400-wattové sodíkové výbojky môžu použiť 10-ampérovú poistku. Žiarovkové lustre musia byť vybavené dvoma poistkami, vrátane 10 ampérov na stĺpe a 5 ampérov na pätici.

Kľúčové faktory umiestnenia: výška a rozostup

Výška pouličného osvetlenia je primárnou pákou na ovládanie oslnenia a šírenia svetla. Vzdialenosť medzi stĺpmi určuje kontinuitu a rovnomernosť svetla pozdĺž ulice. Aby sa predišlo nehodám a aby sa zabezpečilo rovnomerné osvetlenie, pouličné lampy musia byť umiestnené v pravidelných intervaloch.

Vplyv výšky stĺpa

Stĺpy pouličného osvetlenia sa dodávajú v rôznych výškach, tvaroch a štýloch a sú navrhnuté na rôzne účely. Pouličné lampy musia byť dostatočne vysoké, aby poskytovali dostatočné osvetlenie pre chodcov a vozidlá. Iba ak má stĺp osvetlenia správnu výšku, môže ponúknuť vhodnú hustotu osvetlenia.

• Zodpovedajúca šírke cesty: Základným pravidlom je, že výška inštalácie (H) by mala byť 0,8 až 1,2 násobok efektívnej šírky cesty (W). Napríklad obojsmerná-cesta so šírkou 12-15 metrov by zvyčajne vyžadovala mestské pouličné osvetlenie namontované vo výške 10 až 12 metrov. Užší, jednosmerný pruh s dĺžkou 6-8 metrov by mohol byť efektívne osvetlený novým 70w LED pouličným svetlom vo výške 8-10 metrov.
• Prispôsobenie výkonu svietidla a distribúcie svetla: Charakteristiky samotného svietidla určujú jeho umiestnenie. Svietidlá s vysokým-výkonom, ako napríklad 200-wattové pouličné osvetlenie LED, si vyžadujú vyššiu montážnu výšku (zvyčajne väčšiu alebo rovnú 10 m), aby sa zmiernili intenzívne oslnenie vodičov a chodcov. Aby sa predišlo nadmernému oslneniu, osvetľovacia jednotka s výkonným svietidlom vyžaduje vyššiu výšku.

Optimálny rozostup pouličných lámp

Vzdialenosť medzi pouličnými lampami je vo všeobecnosti určená charakterom cesty, výkonom pouličných lámp, výškou pouličných lámp a ďalšími faktormi. V ideálnom prípade by celková plocha osvetlená osvetľovacou jednotkou mala byť približne rovnaká ako výška stĺpa. Rozostup pouličných lámp je určený svetelným výkonom svietidla, výškou stĺpa a šírkou vozovky.

• Pomer založený na výške a rozložení svetla: Rozstup (S) je vnútorne spojený s montážnou výškou (H). V prípade bežného pouličného osvetlenia so štandardným rozmiestnením netopierích-krídel by mal byť rozostup 3 až 4-násobok výšky (S=3~4H). V prípade modernej pouličnej lampy s úzkym rozmiestnením musí byť rozstup užší, približne 2- až 3-násobok výšky (S=2~3H), aby sa predišlo tmavým oblastiam medzi svetelnými bazénmi. Pri svietidle s veľmi širokým rozložením je možné rozstup predĺžiť na 4 až 5-násobok výšky (S=4~5H).
• Spĺňa požiadavky na jednotnosť osvetlenia: Rozstup sa musí kalibrovať, aby sa dosiahli požadované úrovne jednotnosti (U0). Na dopravných tepnách by mal byť pomer minimálnej k priemernej osvetlenosti väčší alebo rovný 0,4; na zberných cestách by mala byť väčšia alebo rovná 0,3. Ak výpočty alebo simulácie ukážu, že plánované rozmiestnenie vašich nových LED pouličných svetiel vytvára tmavé škvrny, riešením je buď zmenšiť rozstup alebo zvýšiť výkon svietidiel.
• Praktickosť a infraštruktúra: Pri inštalácii pouličných lámp by sa mal rozostup medzi stĺpmi elektrického napájania a osvetľovacími tyčami čo najviac skrátiť, aby sa ušetrili investície. Ak sa používa podzemné káblové napájanie, rozostup by mal byť malý, aby sa zabezpečila rovnomernosť osvetlenia. Rozostup vonkajšieho osvetlenia by sa mal, ak je to možné, zhodovať s polohou existujúcich stĺpov elektrického vedenia (zvyčajne vzdialených od seba 30-50 metrov), aby sa predišlo nákladom na inštaláciu ďalších odbočiek.

Odporúčané výšky a rozostupy pre rôzne typy ciest

Uhol sklonu svietidla

Uhol sklonu svietidiel by mal byť určený šírkou ulice a krivkou rozloženia svetla a každý uhol sklonu svietidiel by mal byť rovnaký. Ak je možné lampu nastaviť, stredová čiara svetelného zdroja by mala byť v rozsahu šírky L/3-1/2. Teleso lampy s dlhým ramenom (alebo ramenom) v inštalácii by malo byť o 100 mm vyššie ako strana so stĺpom. Špeciálne lampy by mali byť založené na krivke rozloženia svetla na určenie výšky lamp.

Uhol osvetlenia vonkajších pouličných svetiel LED priamo ovplyvňuje pokrytie a energetickú účinnosť.

Environmentálne obmedzenia a tienenie

Obmedzenia prostredia inštalácie: Skutočný svet je zriedka ideálny. Životné prostredie treba rešpektovať. Bežným problémom je rušenie stromov. Vonkajšie osvetlenie by malo byť umiestnené tak, aby sa vyhlo oblasti do 5 metrov nad stromom. Ak je to nevyhnutné, výška by sa mala zvýšiť aspoň na 1,5 metra nad korunou stromu.

Špecifiká inštalácie solárnych pouličných lámp

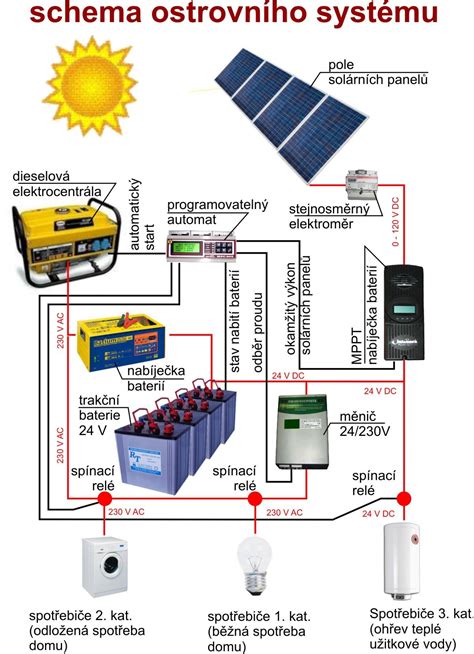

Vonkajšie solárne pouličné lampy využívajú slnečné svetlo ako energiu, pozostávajú zo solárnych panelov, ovládačov, batérií, svetelných zdrojov a ďalších komponentov. Počas dňa budú solárne panely absorbovať slnečnú energiu a premieňať slnečnú energiu na elektrickú energiu na uskladnenie v batériách. V noci bude batéria poskytovať elektrinu pouličnému osvetleniu. Na rozdiel od tradičného pouličného osvetlenia je inštalácia solárneho pouličného osvetlenia nenáročná a jednoduchá. Solárne pouličné osvetlenie je bezdrôtové a nevyžaduje žiadne výkopy ani ťahanie káblov. Každý solárny systém je nezávislá osvetľovacia jednotka, ktorá funguje automaticky od súmraku do úsvitu bez potreby manuálneho zásahu. Inštalácia pouličných lámp nemusí byť komplikovaná. Potrebujete zvoliť vysoké-kvalitné pouličné svetlo.

Bežné chyby pri inštalácii solárnych panelov

Počas inštalácie vonkajších solárnych pouličných lámp niektorí stavební robotníci na základnej úrovni o solárnych lampách veľa nevedeli a inštalovali si ich podľa ľubovôle. Výsledkom bolo, že solárne panely nebolo možné nabíjať alebo nabíjať veľmi málo, takže vonkajšie solárne pouličné lampy nebolo možné zapnúť alebo hodiny osvetlenia nespĺňajú požiadavku.

1. Solárny panel je otočený nesprávnym smerom: Vo všeobecnosti sú výrobcovia vonkajších solárnych pouličných lámp navrhnutí s 45-stupňovým uhlom sklonu, aby sa zabezpečila lepšia kapacita nabíjania v zime. Uhol smeru sa však určuje počas inštalácie. Keď je solárny panel zostavený pod zemou, zistí sa, že po vztýčení stĺpa sa uhol odklonil. Takáto uhlová odchýlka ovplyvňuje nielen pohľad na nabíjanie, ale ovplyvňuje aj napätie solárneho panela pri rovnakom osvetlení, čo spôsobí pomerne veľkú chybu v čase zapnutia vonkajšej solárnej pouličnej lampy. Preto sa pri montáži na zem snažte nastaviť uhol azimutu solárneho panela, aby bol konzistentný.
2. Solárny panel je zakrytý alebo umiestnený vo vnútri na nabíjanie: Solárne pouličné osvetlenie sa spolieha hlavne na solárne panely, ktoré absorbujú slnečnú energiu na poskytovanie elektriny. Ak niečo zakrýva hornú časť solárneho panelu, účinnosť solárneho panelu absorbovať slnečnú energiu sa výrazne zníži. Pouličné osvetlenie nemusí dosiahnuť čas osvetlenia navrhnutý na začiatku. Niektorí zákazníci dokonca inštalujú solárne pouličné osvetlenie v interiéri. Ak sú inštalované v interiéri, solárne pouličné osvetlenie nebude fungovať vôbec.
3. Inštalácia vonkajších solárnych pouličných lámp v daždivých dňoch: Aby dychtivo videli svetelný efekt, mnohé inžinierske spoločnosti sa rozhodnú inštalovať pouličné osvetlenie v zamračených a daždivých dňoch. Nová batéria nie je pri opustení továrne úplne nabitá, ak sa svetlo rozsvieti po dokončení inštalácie v zamračenom alebo daždivom dni a svetlo spotrebúva energiu iba bez nabíjania, nedosiahne počet zamračených a daždivých dní požadované projektom.
4. Nesprávne použitie diaľkového ovládača: Niektorí stavební robotníci nepoužívajú diaľkové ovládanie ovládača správne, stačí ho náhodne stlačiť, aby ste sa uistili, že svetlo svieti, a potom ho ignorujú. Pri náhodnom stlačení mohli byť nastavené nesprávne parametre, čo malo za následok dlhý čas svietenia alebo príliš krátky čas svietenia.
5. Umiestnenie solárnej pouličnej lampy vedľa svetelného zdroja: Keď nastane noc a zapne sa iný zdroj svetla vedľa solárneho pouličného osvetlenia, môže to spôsobiť, že solárny panel solárneho pouličného osvetlenia zistí tento svetelný zdroj a pomýli si ho s dňom, čo bráni správnej funkcii lampy.

Dôležité tipy pre správnu inštaláciu solárnych systémov

• Ak je solárny panel súčasťou vášho pouličného osvetlenia, je potrebné dbať na to, aby bol naklonený pod určitým uhlom, aby sa dosiahlo maximálne absorbovanie slnečného svetla.
• Pri inštalácii solárneho panelu by mal byť inštalovaný smerom na juh (smer s najväčším množstvom slnečného žiarenia). Na výrobu energie fotovoltaických modulov majú vplyv aj rôzne uhly inštalácie. Treba zvážiť zemepisnú šírku miesta inštalácie.
• Správnym spôsobom je inštalácia svetla počas slnečných dní.
• Mali by sme nájsť profesionálneho výrobcu solárneho pouličného osvetlenia. Technická sila a popredajný servis výkonných výrobcov sú dôveryhodné.

Moderné a inteligentné riešenia

LED pouličné osvetlenie a jeho výhody

LED pouličné svetlo sa stalo preferovaným osvetľovacím riešením pre mestá po celom svete kvôli svojej dlhej životnosti, úspory energie, ochrany životného prostredia a stabilného výkonu. Hoci LED pouličné svetlá sú LED svetlejšie ako tradičné príslušenstvo, je kritická solídna inštalácia. Nie všetky svietidlá LED pouličné svetlo sú rovnaké a rôzne prostredia si vyžadujú rôzne vlastnosti. Nezabudnite zaistiť, aby výkon a napätie spĺňali skutočné potreby. Napríklad: 100 watt LED pouličné svetlo je vhodné pre obytné oblasti, zatiaľ čo pouličné svetlo LED alebo 200 watt LED je vhodnejšie pre diaľnice a veľké priestory.

Inteligentné pouličné lampy a senzory pohybu

Moderné projekty by mali používať inteligentné pouličné svetlá LED, ktoré sa môžu prispôsobiť životnému prostrediu. Inteligentné riešenia sú skvelou voľbou pre osvetlenie záhrady a domácnosti. Vďaka možnosti nastavenia pohybových senzorov sa svetlo automaticky rozsvieti, akonáhle sa priblížite. To sa bude hodiť najmä pozdĺž cesty vedúcej k dverám a na schodoch - pre pohodlie a bezpečnosť. Je to tiež dobrý odstrašujúci prostriedok pre prípadných zlodejov. Náhle zapnutie svetla môže chrániť pred vlámaním. Uvažovať môžete aj o svietidle so vstavaným pohybovým senzorom - ide o jednoduché a pohodlné riešenie, ktoré najčastejšie splní očakávania užívateľov.

Osvetlenie záhrad a špeciálne svietidlá

Záhradné svietidlá plnia okrem úžitkových funkcií aj dekoratívnu úlohu. Najčastejšie sa používajú rôzne typy stĺpikov, nástenných svietidiel, závesných svietidiel, rôznych geometrických svietidiel zapustených do zeme alebo LED girlandy. Úžitkové svietidlá budú zodpovedať minimálne za osvetlenie chodníčkov, schodov alebo dverí. Vďaka tomu zvýšite bezpečnosť a taktiež komfort. Záhradné svietidlá typu „stĺpiky” - klasické a jednoduchého tvaru, mali by sa hodiť k štýlu záhrady, ich hlavnou úlohou je osvetliť komunikačné trasy v záhrade. Nájazdové svietidlá umožňujú presvetliť príjazdovú cestu alebo fasádu. Veľmi dôležitá je ich životnosť a vysoká kvalita. Stropné svietidlá sa osvedčia v altánkoch, na terase, ale aj na verande. Vyberte si tie pre vonkajšie osvetlenie.

Čo sa oplatí riešiť vopred, je otázka rozdelenia osvetlenia do zón, napr. vstupné schodisko a dvere, jazierko, altán, garáž atď. Každá zóna bude fungovať na samostatnom okruhu. Navyše sa oplatí používať svietidlá, ktoré sa ľahko montujú, prípadne premiestňujú. Efektívna výmena svetelných zdrojov, farieb alebo krytu zaistí, že každá zmena si nevyžiada nadmerné náklady. Pamätajme tiež na to, že do plota budeme potrebovať ďalšie zásuvky nielen na svietidlá, ale aj na kosačku či iné zariadenia.
