Komplexný sprievodca osadením a používaním poistkovej skrinky

Rozvodná skrinka zosobňuje bezpečnosť, prehľad a funkčnosť každej elektroinštalácie. Bežne ju nájdete v interiéri domu, bytu alebo inej budovy. Jej úlohou je zabezpečiť istenie jednotlivých okruhov v objekte a možnosť ich regulácie (vypnutia/zapnutia) v prípade potreby zásahu. Obvykle sa nachádza pri vchodových dverách domu alebo v technickej miestnosti a obsahuje už dopredu vsadené DIN lišty a mostíky na vodiče.

Úlohou dôležitých elektrických súčiastok - poistky alebo ističa je chrániť elektrický obvod pred nadprúdom a skratom. Jednoducho povedané je to najslabšie miesto v obvode, kde sa pri preťažení preruší tok elektrickej energie a zabráni sa skratu. Istič, na rozdiel od poistky, je možné znova použiť. Schéma zapojenia ističov môže zahrnovať buď celý byt či dom alebo najčastejšie len určitý okruh, čo je praktickejšie riešenie. Týmto spôsobom je chránená kabeláž, zásuvky, spínače aj samotné elektrické zariadenia napojené do siete.

Orientácia v terminológii: Rozvodná skrinka, rozvádzač a rozvodnica

Rozvodnice, rozvádzače a rozvodné skrinky zahŕňajú veľké množstvo elektroinštalačných komponentov, medzi ktorými je však rozdiel. V niektorých prípadoch dokonca zásadný. Okrem toho, že si ich samotní predajcovia zaraďujú do kategórií s odlišným názvom (napríklad modulárny rozvádzač je ekvivalentom rozvodnej skrinky), aj samotní elektrikári používajú pomenovania, ktoré môžu byť pre laika mätúce.

Rozvodová skrinka sa jednak nazýva aj modulárny rozvádzač, bytová rozvodnica alebo takzvaná ističová skrinka. Je to presne ten objekt, ktorý človek doma alebo v kancelárii hľadá, keď mu vyhodí prúd ističe. Síce platí, že do jej obsluhy môže zasahovať ktokoľvek (je bežne dostupná), jej zapojenie rieši odborník. Tu už však laik môže naraziť na mierny chaos v pomenovaniach a účeloch jednotlivých elektroinštalačných zariadení tohto charakteru.

Ďalším mätúcim termínom je elektromerový rozvádzač, ten však ľahko rozoznať vďaka presklenému okienku na odpočet elektromeru. S elektromerovým rozvádzačom je spojený káblom, ktorý má hodnotu ističa. Hlavný rozvádzač je v prípade rodinných domov zapustený do omietky a v prípade bytov inštalovaný na stenu.

Typy poistkových skríň a ich umiestnenie

Na trhu nájdete v podstate dva hlavné typy poistkových skríň - priznané nadomietkové alebo, naopak, zapustené skrinky. Zapustené skrinky sa používajú najčastejšie pri stavbe nových drevodomov, kde nie je problém skrinku schovať do prázdneho priestoru medzi dvomi nosnými hranolmi. Samozrejme, používajú sa aj v murovaných domoch, ale často za cenu vytvorenia falošnej sadrokartónovej priečky, do ktorej sa skrinka schová.

Nadomietkové skrinky nájdete najčastejšie v starších bytoch a kanceláriách, kde ich nemožno zapustiť do steny. Mávajú zväčša nepriehľadný kryt, no v niektorých prípadoch sa môžete stretnúť aj so skrinkou, ktorá má dvierka zo skla.

Rozvodná skriňa však môže byť aj v odolnejšej verzii. Znamená to robustnejšiu konštrukciu, ktorá pozostáva nielen z plastu, ale aj z ocele pre ešte vyššiu ochranu pred mechanickým poškodením alebo prienikom neželaných látok a nečistôt.

Aký je rozdiel medzi výberom vhodnej rozvodnej skrinky do exteriéru a do interiéru? Minimálne v jej odolnosti. Okrem toho, že platia všetky vyššie uvedené kritéria, ktoré by ste pri výbere mali zvážiť, v tomto prípade je potrebné zohľadniť aj náročnejšie prostredie alebo riziko mechanického poškodenia. O odolnosti voči nečistotám a vode v rôznom stupni hovorí trieda krytia a označuje sa dvojčíslom spojeným s písmenami IP. Veľkým prínosom je aj robustnejšia konštrukcia rozvodnej skrine, napríklad oceľová alebo kovová.

Výber správnej veľkosti a kapacity poistkovej skrinky

Pri výbere novej skrinky je potrebné myslieť na jej celkovú kapacitu - teda na počet modulov, ktoré do nej plánujete vložiť. V starých panelákových bytoch (najmä v garsónkach a jednoizbákoch) môžeme nájsť poistkové skrinky so štyrmi modulmi - istič na osvetlenie, istič na zásuvky, istič na zásuvky v kúpeľni (na práčku) a zvonček. To je však v súčasnosti naozaj nedostatočné.

Pri väčšom počte spotrebičov a zásuviek je potrebné nachystať skrinku s väčšou kapacitou modulov. Nezabudnite ani na trojfázové moduly (ktoré zaberú trojnásobok miesta) napríklad na elektrickú varnú dosku, ale ani na prúdový chránič (šírka 4 - 5 modulov), ktorý musí chrániť spotrebiče (a vás) v kúpeľni. Minimálna kapacita modulov by nemala podliezť číslo 20.

V štvorizbovom rodinnom dome, v ktorom sa nachádza autor tohto článku v čase jeho písania, je v poistkovej skrini až 65 modulov vrátane tých, ktoré sú pripojené k fotovoltickej elektrárni. Pri výbere poistkovej skrine v nej preto vždy nechajte dostatočnú rezervu, aj keby mala ostať spolovice prázdna! MURAT TIP: Pri určovaní, koľko modulov budete potrebovať, rátajte aj s dostatočnou rezervou.

Hlavný istič je volený podľa veľkosti výkonu spotrebičov v objekte. Ráta sa to vynásobením súčtu inštalovaného výkonu a koeficientom súčinnosti.

Profesionálna inštalácia poistkovej skrinky: Bezpečnosť predovšetkým

Ak nemáte príslušné vzdelanie, poistkovú skrinku neinštalujte sami - vždy to nechajte na skúseného elektrikára alebo revízneho technika. Montáž, respektíve zapojenie rozvodnej skrinky, by mal riešiť len odborník, elektrikár s platným osvedčením. Nielen preto, že si to vyžaduje legislatíva, ale taktiež preto, že samotné zapojenie so sebou prináša úskalia, ktoré môžu prekvapiť aj skúseného majstra.

Umiestnenie skrinky by malo byť jasne označené v projekte stavby, v prípade rekonštrukcie odporúčame umiestniť novú skrinku tam, kde bola stará. Základným pravidlom pre umiestnenie rozvodovej skrinky v interiéri domu, bytu alebo kancelárie je dostupnosť. To znamená žiadne skrývanie v skrini alebo šatníku a taktiež nie na schodisku. Najčastejšie preto poistkovú skrinku nájdete pri vstupných dverách alebo v technickej miestnosti. Je totiž nevyhnutné dostať sa k nej nielen pre odborníka, ale aj majiteľa či obyvateľa nehnuteľnosti, ktorý by mal bez problémov dokázať vypnúť či zapnúť zvolený okruh alebo nahodiť ističe.

MURAT TIP: Elektrická rozvodná skrinka v byte, ktorý nie je novostavbou, má svoje logické opodstatnenie presne na mieste, kde je. Ak budete riešiť rekonštrukciu elektrických rozvodov v staršej bytovke, polohu rozvodnej skrinky radšej zachovajte práve pri vstupných dverách - v blízkosti elektromeru. O to menej drážkovania do železobetónu vás čaká.

Postup inštalácie

1. Pre nadomietkovú inštaláciu: Keď je elektrická skrinka zmontovaná a elektrická skrinka je inštalovaná na stenu, mali by sa na upevnenie použiť skrutky (rozperné skrutky). Dĺžka skrutiek je zvyčajne hĺbka zapustenia (75-150 mm), hrúbka spodnej dosky krabice, matice a podložky. Súčet hrúbok plus "prebytok" na milosť 5 mm. Ak je rozvodná skriňa relatívne malá, môžete k zariadeniu vopred zakopať drevené tehly (podľa orientácie štvorhranných otvorov zariadenia rozvodnej skrine alebo rozvádzača) a následne pomocou skrutiek do dreva upevniť rozvodnú skriňu resp. rozvádzač pri drevených tehlách.
2. Pre podomietkovú inštaláciu: Elektrická skriňa je podomietková a rozvodná skriňa je zapustená v stene. Vyhradený otvor v bariérovej stene by mal byť asi o 20 mm väčší ako dĺžka a šírka rozvodnej skrine. Vyhradená hĺbka je hrúbka rozvodnej skrine plus vnútorná stena otvoru. Hrúbka omietky. Pri zakopaní rozvodnej skrine vyplňte priestor medzi krabicou a stenou betónom na upevnenie krabice.
3. Všeobecné požiadavky: Rozvodná skriňa by mala byť pevná, horizontálna a vertikálna a chyba priamosti by nemala byť väčšia ako 3 mm; keď je skrytá, rozvodná skriňa by nemala mať žiadny priestor a okraj panelu by mal byť blízko steny a krabica by sa mala dotýkať časti budovy alebo konštrukcie. Všetky by mali byť natreté antikoróznym náterom.
4. Zapojenie poistiek: Pre skrutkovú poistku inštalovanú v rozvodnej skrini by mal byť napájací kábel pripojený ku kontaktnej svorke a záťažové vedenie by malo byť pripojené k skrutkovej svorke. Týmto spôsobom nedochádza k úrazu elektrickým prúdom pri vkladaní a vyberaní jadra poistky. Porcelánová zásuvná poistka by mala byť inštalovaná rovno.
5. Označovanie obvodov: Komunikačné, jednosmerné alebo napájacie zdroje rôznych úrovní napätia v rozvodnej skrini by mali mať zreteľné symboly. V rozvodnej skrini osvetlenia by mali byť prípojnice nulového vodiča (drôt N) a nulového vodiča údržby (vodič PE) nastavené. Nulový vodič a nulový vodič údržby by mali byť pripojené na zbernicu. Nesmú byť skrútené a tiež by mali byť očíslované.
6. Vývody káblov: Keď je drôt vyvedený z panelu, otvor pre drôt v paneli by mal byť hladký a bez otrepov a kovový panel by mal byť vybavený izolačnou údržbovou manžetou.

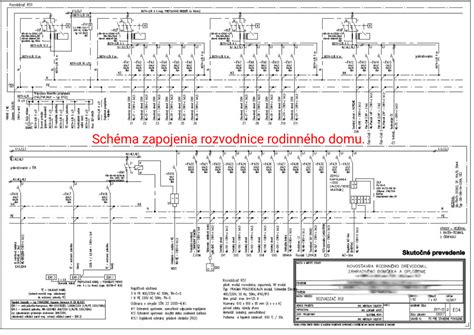

Do poistkovej skrinky povedú desiatky až stovky rôznych káblov uchytených v držiakoch, ktoré privádzajú prúd do elektroinštalačných krabíc, LED svietidiel, vypínačov a podobne. Po technologickej a teoretickej časti prichádza na rad prax. Pri zapojení rozvodnej skrine je veľmi dôležité označiť každý jeden drôt v rozvodnej skrinke. Ističe, chrániče a stykače zapájajte výhradne podľa navrhnutej schémy. Na záver nezabudnite nalepiť nielen certifikát od novej rozvodnej skrine, ale taktiež jej schému, aby sa v budúcnosti predišlo komplikáciám alebo zdĺhavým skúmaním, ako schéma rozvodnice vyzerá. Skúška správnosti sú nepostrádateľné plastové záslepky v moduloch, ktoré ste určili ako rezervu.

Používanie a údržba poistkovej skrinky

Každý istič, respektíve modul v skrinke, by mal byť označený svojím vlastným číslom. Na vnútornú stranu dvierok by ste si mali vytlačiť a nalepiť zoznam týchto ističov s priradeným číslom a pomenovaním, čo daný istič ovláda (napríklad 1. zásuvky kúpeľňa, 2. prúdový chránič, 3. svetlo obývačka). V prípade skratu alebo inej poruchy nemusíte stresovať a skúšať všetky ističe.

V skrinke sa nikdy nevŕtajte a v prípade akéhokoľvek podozrenia na poruchu volajte elektrikára. Občas sa môže stať, že niektorý istič začne vydávať zvláštny zvuk, najmä pri vyššom odbere nejakým výkonnejším spotrebičom.
