Komplexný sprievodca osadením plynovej skrinky a pripojením k plynárenskej sieti

Svoje bývanie aj súkromie potrebujeme chrániť kvalitným plotom. Moderný plot dnes neplní len funkciu ohraničenia pozemku. Čoraz častejšie sa stáva technickým aj dizajnovým prvkom, ktorý musí spĺňať praktické požiadavky distribučných spoločností a zároveň zapadnúť do celkového vzhľadu domu. Práve preto sa dostáva do popredia riešenie, kde je skrinka na elektromer, skrinka na plynomer a poštová schránka do plotu integrovaná priamo do oplotenia. Takéto riešenie je nielen funkčné, ale aj esteticky čisté a čoraz obľúbenejšie pri novostavbách aj rekonštrukciách. Realizácia bezpečnej a spoľahlivej inštalácie týchto zariadení si vyžaduje starostlivé plánovanie a koordináciu s príslušnými dodávateľmi.

V tomto článku sa pozrieme na to, ako správne navrhnúť elektrickú skrinku do plota, rozvodnú skriňu do plotu a poštové schránky do plotu tak, aby spĺňali normy, boli praktické pre každodenné používanie a zároveň nenarušili dizajn plotu. Avšak, predtým než začnete s inštaláciou, je nevyhnutné to konzultovať s miestnymi dodávateľmi plynu.

Pripojenie k plynárenskej distribučnej sieti: Krok za krokom

Informácie o procese pripojenia k plynárenskej distribučnej sieti sú určené pre bytové domy a malých podnikateľov s ročným odberom plynu do 60-tis. m3.

1. Vyplníte žiadosť o pripojenie a spolu s prílohami ju zašlete vo dvoch exemplároch poštou alebo ju osobne odovzdáte na kontaktných miestach SPP - distribúcia, a. s. Potrebné tlačivá a kontaktné miesta nájdete na www.spp-distribucia.sk.
2. V prípade, ak súhlasíte s návrhom zmluvy o pripojení, podpíšete zaslané návrhy zmluvy o pripojení a doručíte ich do 30 dní od prevzatia na adresu, ktorá bude uvedená v sprievodnom liste. Po doručení podpísaných návrhov zmluvy o pripojení vám SPP - distribúcia, a.
3. Po uzavretí zmluvy o pripojení si v ďalšom kroku zabezpečíte vypracovanie projektovej dokumentácie pripojovacieho plynovodu (plynovej prípojky) a odberného plynového zariadenia. Projektovú dokumentáciu pripojovacieho plynovodu potom predložíte na vyjadrenie SPP - distribúcia, a. s.
4. Po doručení vyjadrenia k projektovej dokumentácii si vyhľadáte zhotovovateľa (zoznam odporúčaných zhotovovateľov nájdete na www.spp-distribucia.sk), prostredníctvom ktorého zrealizujete výstavbu pripojovacieho plynovodu, ako aj odberného plynového zariadenia. Pred realizáciou výstavby požiadate vy alebo váš zhotovovateľ spoločnosť SPP - distribúcia, a. s., o vytýčenie existujúceho distribučného plynovodu a po ukončení výstavby o kontrolu realizácie výstavby pripojovacieho plynovodu.
5. Po odovzdaní technickej dokumentácie pripojovacieho plynovodu a zrealizovaní odberného plynového zariadenia predložíte na kontaktné miesta našej spoločnosti vyplnenú žiadosť o realizáciu pripojenia a montáž meradla. Prílohou žiadosti bude kópia správy o odbornej prehliadke a skúške odberného plynového zariadenia, nie staršia ako 5 mesiacov.
6. V tomto kroku si vyberiete dodávateľa plynu a uzatvoríte s ním zmluvu o dodávke plynu, a to minimálne 30 dní pred požadovaným začiatkom odberu plynu. Váš dodávateľ plynu požiada SPP - distribúcia, a.
7. SPP - distribúcia, a. s. zabezpečí samotnú montáž meradla a uvedenie odberného plynového zariadenia do prevádzky.

Pre lepšie pochopenie procesu uvádzame kľúčové pojmy:

• Pripojovací plynovod (plynová prípojka) - zariadenie určené na pripojenie odberného plynového zariadenia na distribučný plynovod.
• Odberné plynové zariadenie (OPZ) - zariadenie určené na odber plynu v rodinnom dome.
• Domová regulačná zostava/skrinka - pozostáva z typizovanej skrinky, hlavného uzáveru plynu, regulátora tlaku plynu, meradla zemného plynu a ostatných montážnych komponentov.

Prehľad procesu pripojenia k plynárenskej distribučnej sieti:

Integrovaná plynová skrinka v oplotení: Funkčnosť a estetika

Moderný plot dnes neplní len funkciu ohraničenia pozemku. Čoraz častejšie sa stáva technickým aj dizajnovým prvkom, ktorý musí spĺňať praktické požiadavky distribučných spoločností a zároveň zapadnúť do celkového vzhľadu domu. Práve preto sa dostáva do popredia riešenie, kde je skrinka na elektromer, skrinka na plynomer a poštová schránka do plotu integrovaná priamo do oplotenia. Takéto riešenie je nielen funkčné, ale aj esteticky čisté a čoraz obľúbenejšie pri novostavbách aj rekonštrukciách.

Prečo je integrovanie skriniek do plotu ideálne riešenie?

Umiestnenie technických skriniek a pošty priamo do plotu má viacero výhod, ktoré ocenia nielen majitelia nehnuteľností, ale aj pracovníci distribučných spoločností.

Estetika a úspora miesta (alternatíva k samostatným pilierom)

Jedným z hlavných dôvodov, prečo sa ľudia rozhodujú pre skrinku na elektromer do plotu, je estetika. Samostatné betónové alebo plastové piliere často pôsobia rušivo a narúšajú líniu plotu. Naopak, elektrická skrinka v plote alebo plynová skrinka v plote je vizuálne nenápadná a tvorí prirodzenú súčasť oplotenia. Zároveň ide o výraznú úsporu miesta. Na menších pozemkoch alebo v úzkych uličkách je integrovaná rozvodná skriňa praktickým riešením, ktoré eliminuje potrebu ďalších stavebných prvkov pred pozemkom.

Prístup pre dodávateľov (Plynomery a elektromery)

Distribučné spoločnosti vyžadujú, aby bol elektromer v plote alebo plynomer prístupný bez nutnosti vstupu na pozemok. Práve preto je elektromerový rozvádzač alebo skrinka na plynomer do plota ideálnym riešením. Technik má k meradlám prístup priamo z ulice, čo zjednodušuje odpočty, revízie aj servisné zásahy. Takéto riešenie je dnes často odporúčané už v projektovej fáze stavby domu.

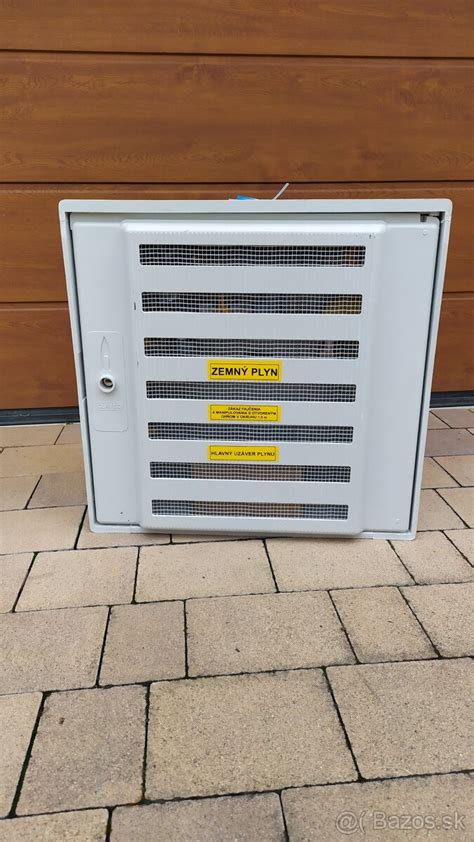

Skrinka na plynomer do plota: Podmienky a bezpečnosť

Podobne ako pri elektrine, aj skrinka na plynomer do plota musí spĺňať prísne bezpečnostné a technické požiadavky.

Typy plynových skriniek a ich umiestnenie

Plynová skrinka v plote môže byť povrchová alebo zapustená. Dôležité je, aby bola vyrobená z materiálu odolného voči poveternostným vplyvom a mechanickému poškodeniu. Umiestnenie musí zabezpečovať jednoduchý prístup pre plynárov a zároveň ochranu pred náhodným poškodením. Pri moderných plotoch sa skrinka na plynomer do plota často integruje do rovnakého dizajnu ako elektrická skrinka, čím vzniká jednotný a čistý vzhľad. Vo väčšine prípadov je plynomer napevno pripojený k betónovému plotu. Avšak, predtým než začnete s inštaláciou, je nevyhnutné to konzultovať s miestnymi dodávateľmi plynu.

Požiadavky plynárov na prístup a vetranie

Veľmi dôležitým aspektom je vetranie. Plynová skrinka v plote musí byť odvetraná tak, aby v prípade úniku plynu nedochádzalo k jeho hromadeniu. Distribučné spoločnosti presne definujú typ vetracích otvorov aj minimálne vzdialenosti od iných zariadení. Dôležité sú aj poveternostné podmienky v daný deň, ideálna teplota je od 5 do 20°C. Správne navrhnutá skrinka na plynomer, tak spája bezpečnosť, funkčnosť a estetiku.

Spôsoby inštalácie meradiel do betónového plota

Existujú rôzne metódy, ako bezpečne a spoľahlivo osadiť plynomer a elektromer do betónového plota, ktoré musia byť vždy v súlade s miestnymi predpismi a bezpečnostnými štandardmi.

Vytvorenie špeciálneho priestoru v betónovom plote

Jednou z efektívnych metód je vytvorenie špeciálneho priestoru alebo výrezu v betónovom plote, do ktorého sa následne umiestni elektrický alebo plynový merač. Po umiestnení meradla sa betón okolo prípojky dokončí, čím sa zabezpečí jej pevné a stabilné upevnenie. Je kľúčové zabezpečiť, aby bol vymurovaný priestor dostatočne veľký na bezproblémové umiestnenie merača a aby bol použitý betón dostatočne odolný a kvalitný. Táto metóda zaručuje, že meradlo bude pevne integrované do konštrukcie plotu a zároveň chránené pred vonkajšími vplyvmi.

Osadenie prípojky priamo do betónového oplotenia

Ďalšou možnosťou je osadenie prípojky priamo do samotného betónového oplotenia. Táto metóda môže byť vhodná v prípadoch, keď chcete minimalizovať rozsiahle výrezy v betóne a zároveň zabezpečiť bezpečnú a pevnú inštaláciu. Táto možnosť zahŕba vytvorenie špeciálneho priestoru alebo otvoru v betónových dielcoch plota, kde sa môže umiestniť elektrický a plynový merač. Táto metóda vyžaduje presné meranie a úpravu betónových častí tak, aby bol zabezpečený bezpečný a funkčný priestor pre pripojenie.

Použitie vhodných kotiev pre pevnosť konštrukcie

Aby bola celá konštrukcia dostatočne pevná a stabilná, budete potrebovať vhodné kotvy. Ideálne sú chemické alebo mechanické kotvy, ktoré sa rozťahujú a zabezpečujú maximálnu pevnosť spojenia. Tieto kotvy sú nevyhnutné pri priamom osadení prípojky do betónového oplotenia alebo pri finalizácii priestoru okolo merača. Zabezpečujú, že meradlo bude bezpečne ukotvené a odolné voči vibráciám či iným mechanickým zaťaženiam.

Dôležitosť poveternostných podmienok pri inštalácii

Pri akýchkoľvek stavebných prácach, vrátane inštalácie meradiel do plotu, zohrávajú dôležitú úlohu aj poveternostné podmienky. Ideálna teplota pre prácu s betónom a kotviacimi prvkami sa pohybuje od 5 do 20°C. V takýchto podmienkach betón správne vytvrdne a kotvy dosiahnu optimálnu pevnosť. Extrémne teploty, či už vysoké alebo nízke, môžu negatívne ovplyvniť kvalitu a trvanlivosť inštalácie.

Dôležité aspekty pri inštalácii plynových spotrebičov v kuchyni

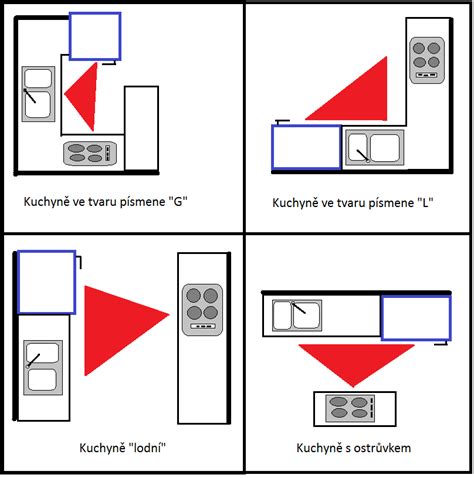

Plánujete novú kuchynskú linku a plynový spotrebič (plynová varná doska, plynový sporák) je neodmysliteľnou súčasťou vášho plánu? Ak áno, je dôležité, aby ste venovali pozornosť niektorým kľúčovým faktorom, aby bol váš nový kuchynský priestor nielen vizuálne atraktívny, ale aj bezpečný a efektívny. Ak meníte kuchynskú linku a jej dispozícia sa zásadne zmení (plynový spotrebič sa presunie o pár metrov) je dôležité túto zmenu konzultovať s plynovým revíznym technikom, a to z dôvodu, aby ste sa vyhli neskorším problémom pri finálnom dopojení plynového spotrebiča flexibilným plynovým potrubím. V tomto prípade nie je potrebné robiť žiadne úpravy pevného plynového potrubia v kuchyni.

Je veľmi dôležité, aby bol plynový ventil, ktorým sa uzatvára prívod plynu do spotrebiča na prístupnom mieste. Ak sa plynový ventil nenachádza priamo za spotrebičom (v prípade plynového sporáka) tak sa obvykle nachádza za kuchynskými skrinkami. Servisný otvor v zadnej časti skrinky sa nemusíte báť vyrezať aj o veľkosti 20 cm x 20 cm (kľudne aj väčší).

Ak ste sa rozhodli pre plynovú varnú dosku, je pri vyrezávaní otvoru do kuchynskej pracovnej dosky veľmi dôležité vedieť, ako sa k plynovej varnej doske pripája plynová hadica - či má plynová varná doska pripojovacie šróbenie do strán s ohybom dole (poprípade koleno), alebo je pripojenie rovnobežné. Ak má pripojovacie šróbenie do strán s ohybom dole (poprípade koleno) tak otvor do kuchynskej pracovnej dosky nie je treba nijako upravovať. V tomto prípade bude možno treba urobiť drobné úpravy na existujúcom pevnom plynovom potrubí v kuchyni.

Ak sa dispozícia kuchynskej linky zmenila zásadným spôsobom a plynový spotrebič sa bude presúvať na väčšiu vzdialenosť (aj 1-2 metre) od jeho pôvodného umiestnenia, je dôležité po finálnom návrhu kuchynskej linky osloviť plynového revízneho technika a skonzultovať s ním nové umiestnenie plynového spotrebiča (plynového sporáka, plynovej varnej dosky). Plynový revízny technik posúdi, či je nutné predĺžiť (skrátiť) existujúce plynové potrubie, alebo sa plynový spotrebič bude dať pripojiť flexibilným plynovým potrubím (plynovou hadicou) s existujúceho plynového uzáveru. Je treba mať na pamäti, že plynový spotrebič môže byť pripojený podľa TPP 704 01 flexibilnou plynovou hadicou s maximálnou dĺžkou 2 metre! Je to dostatočne dlhá vzdialenosť, ale je treba počítať aj s ohybom plynovej hadice do plynového spotrebiča, do plynového uzáveru a v neposlednom rade - plynová hadica nemôže byť „našponovaná“ ako struna.

Ak sa rozhodnete pre plynovú varnú dosku a pod ňu umiestnite elektrickú rúru na pečenie, v žiadnom prípade skrinku do ktorej osadíte oba tieto spotrebiče neumiestňujte tak, že plynový ventil bude umiestnený za elektrickou rúrou na pečenie! V každom prípade platí, že ak plánujete výmenu vašej kuchynskej linky - či už meníte, alebo nemeníte jej dispozíciu - a máte pochybnosti, či je vaše navrhnuté riešenie novej kuchynskej linky správne voči existujúcemu pevnému plynovému potrubiu ktoré máte v kuchyni, neváhajte sa obrátiť na plynového revízneho technika, ktorý vám s tým poradí.

Inštalácia a kontrola plynových spotrebičov

Je ťažké si predstaviť modernú kuchyňu bez plynového sporáka a rúry. Výrobcovia ponúkajú obrovský výber modelov, ktoré spĺňajú také parametre, ako sú pohodlie a pohodlie pri používaní, spoľahlivosť a funkčnosť.

Príprava a pripojenie

Pripravte si potrebný inštalačný nástroj: plynový kľúč; sada skrutkovačov; FUM vlákno; riešenie na kontrolu tesnosti spojov; kus penovej gumy.

Rúra je inštalovaná v bezprostrednej blízkosti plynového kohútika, aby nedochádzalo k priamemu kontaktu s horľavými povrchmi (drevené, plastové, LVZH). Ak to nie je možné, je skrinka umiestnená na rovnom horizontálnom povrchu, potom sa úroveň nastaví na nastaviteľné nožičky. Toto je potrebné na rovnomerné rozdelenie teploty vo vnútri rúry.

Pokyny na inštaláciu krok za krokom:

• Odstránime štandardné výrobné zástrčky;
• Kontrolujeme použiteľnosť závitových spojov konštrukcie;
• Inštalujeme príslušenstvo: o-krúžky, tesnenia, svorky;
• Závity navíjame, aby sme pripojili plynovú hadicu k rúre, v niektorých modeloch nie sú závitové pripojenia, ale typ svoriek;
• Hadicu položíme tak, aby bola menej vystavená vysokým teplotám a mechanickému poškodeniu;
• Skontrolujeme použiteľnosť plynového ventilu, potom závit FUM navijeme na tesnosť spojenia a dotiahneme ho svorkou;
• Ďalším krokom je kontrola úniku plynu použitím technického riešenia v spoji. Vzhľad peny signalizuje prítomnosť trhlín, dokovanie je zlé.

Hadice na rozvod plynu sú dvoch typov: Hadica vyrobená z gumy odolnej voči benzínovým olejom - na tento typ nie sú kladené žiadne špeciálne požiadavky, pretože sama o sebe slúži ako dielektrická vložka medzi skrinkou a domovým plynovodom; Vlnitý kov - na zabránenie indukcie napätia v prípade narušenia izolácie zdroja energie je potrebná izolačná vložka, ktorá sa inštaluje bezprostredne za ventil distribúcie plynu. Na správne pripojenie skrinky sa musíte oboznámiť s pokynmi výrobcu týkajúcimi sa prevádzky zariadenia.

Elektrické pripojenie (pre spotrebiče s elektrickými komponentmi)

Na pripojenie k elektrickej sieti je potrebné demontovať zadný panel výrobku, aby ste určili triedu napätia. Vyberte podľa výkon rúry časť napájacieho vodiča: ak je napätie 220 V, prierez nie je menší ako 16 mm / 2; pri napätí 380 V je požadovaný prierez 9 mm / 2. Kontrola poistky v zástrčke.

Aby sa predišlo poruchám v systéme regulácie plynu a automatickému zapaľovaniu, je zakázané vykonávať zmeny vo výrobnom návrhu výrobku a jeho používaní: predlžovacie káble; diferenciálne relé; nakladače nákladu; automatické stroje. Ak z bezpečnostných dôvodov používate trojvodičový alebo štvorvodičový systém, musíte uzemňovaciemu vodiču venovať osobitnú pozornosť.

Pred použitím rúry sa uistite, že:

• pri absencii cudzích predmetov medzi telesom jednotky a uzemňovacou skrutkou;
• v prítomnosti kovového kontaktu uzemňovacieho vodiča s doskovým telesom;
• veľkosť vodiča by mala byť dvakrát väčšia ako prierez napájacieho kábla podľa GOST alebo TU;
• pri teplote zahrievania jednotlivých konštrukčných prvkov nad 70 ° C môže dôjsť k poškodeniu napájacieho kábla;
• uistite sa, že je zásuvka pracovnej zásuvky v kontakte;
• pri inštalácii plynovej rúry kontrolujte vzdialenosť medzi ventilom distribúcie plynu a telesom skrinky, aby ste zabránili vzniku štatistického stresu.

Uvedenie do prevádzky a kontrola funkčnosti

Pri pripájaní plynového sporáka je potrebné jasne určiť, z akého druhu paliva bude palivo pracovať. Pokiaľ ide o zemný plyn, potom sa otvor dýzy vyberie s najmenším priemerom, pretože jeho hustota je vyššia. Po inštalácii a pripojení plynového sporáka je potrebné zabezpečiť prívod plynu otvorením ventilu distribúcie plynu. Po vizuálnom zabezpečení zatvorených ventilov pokračujeme v procese uvádzania zariadenia do prevádzky bez charakteristického zápachu metylmerkaptánu.

Kontroluje sa systém regulácie plynu a elektrické zapaľovanie pece. Fungovanie parametrov systému regulácie plynu produktu sa vykonáva v dvoch etapách:

• Ventil na distribúciu plynu na vstupe je uzavretý, keď sa znovu otvorí, prívod plynu je blokovaný elektrickým ventilom;
• Počas prevádzky zariadenia sa sieťové napájanie násilne vypína.

Po opätovnom privedení napätia sa spustí elektromechanické blokovanie (EMB) plynu.

Po vykonaní vyššie uvedených opatrení je potrebné stanoviť účinnosť plynovej rúry vizuálnym pozorovaním plameňa sviečky a zvýšením teploty regulačných zariadení.

Kontrola varných zón

Postup kontroly koncentrácie kyslíka privádzaného do horľavej zmesi sa stanovuje nasledovne. Výška plameňa (9 - 12 mm) počas prevádzky by sa nemala meniť. Farba na konci kužeľa by mala byť modrá, ak sa na konci objaví červená, naznačuje to nedostatočnú koncentráciu kyslíka.

Elektrické zapaľovanie plynového sporáka pozostáva z týchto komponentov: transformátor vysokého napätia; blokový kaskádový mikroobvod; pohonná jednotka; piezoelektrický prvok. Po privedení signálu do ovládacieho kľúča zapaľovania sa v riadiacom obvode generuje vysoké napätie, ktorého porucha umožňuje prekonať vzdialenosť medzi prvkom a plynovým horákom. V dôsledku vysokej teploty výboja 250 ° C dochádza k zapáleniu zemného plynu. Ak sa dostanú zvyšky potravín, sadze a iné predmety, môžu sa vyskytnúť problémy pri prevádzke plynového sporáka. Vyjadrujú sa v neprítomnosti výboja, v dôsledku čoho sa plameň nezapáli, je potrebné riadiť iskrovú medzeru.

Riešenie problémov a bezpečnosť

Hlavné typy porúch v prevádzke plynových sporákov, spôsoby ich eliminácie

Bežné typy porúch a porúch plynových zariadení sú:

• Zvýšený / znížený tlak plynu v systéme vnútornej distribúcie plynu - odstránenie poruchy je možné odborníkmi s licenciou na vykonávanie týchto druhov práce;
• V prípade problémov s elektrickým zapaľovaním a reguláciou plynu by ste sa mali obrátiť na servisné stredisko alebo výrobcu;
• Chybný ventil prívodu plynu - vymeňte ventil alebo skontrolujte napätie;
• Cudzí hluk v horáku - nezávisle vyčistite kanál a eliminujte viditeľné chyby;
• Plameň horáka zhasne, ovládací prvok bimetalového plynu je chybný - môžu ho odstrániť iba špecializované plynové služby;
• Došlo k úniku plynu z domácnosti - vypnite izolačný kohútik, zatvorte horák a pokiaľ možno zabráňte otvorenému ohňu. Podajte správu plynárenskej službe.

Kontrolou rúry by sa mal poveriť odborník. Je potrebné pripomenúť, že nedostatok kvalifikácie a určitých zručností pri inštalácii plynových zariadení samotných môže mať katastrofálne následky. Ak si nie ste istí, kontaktujte odborníkov. Radi vám poradíme, ako to urobiť správne, aby bol plot naozaj bezpečný, alebo vám elektrickú prípojku a plynomer sami osadíme.

S našimi odporúčaniami a radami môžete začať plánovať vašu novú kuchynskú linku s plynovým spotrebičom. Nezabudnite však, že bezpečnosť je kľúčovým faktorom, a preto venujte tejto oblasti osobitnú pozornosť.

Autor: Milan Homola, revízny technik plynových zariadení. Som odborník s dlhoročnou praxou v oblasti revízií, montáží a poradenstva v plynárenskom sektore. V článkoch, ktoré píšem, sa opieram o reálne skúsenosti z terénu, odbornej praxe a o aktuálne platné zákony, vyhlášky, normy a TPP.
