Pri stavebných úpravách, ktoré zahŕňajú vyrezanie otvorov do nosných alebo nenosných stien, je nevyhnutné zabezpečiť ich stabilitu vhodnou oceľovou nosnou konštrukciou. Táto konštrukcia rozkladá záťaž na okolitú stavbu a zabraňuje statickému narušeniu objektu, vzniku prasklín alebo nebezpečnému sadaniu muriva.
Kedy je potrebná montáž oceľovej opornej konštrukcie?
Montáž oceľového prekladu alebo nosnej výstuže je nutná v situáciách, keď sa do stavebnej konštrukcie zasahuje a je potrebné zabezpečiť jej pevnosť a dlhodobú stabilitu:
- Pri vytvorení stavebných otvorov na okná, dvere alebo technické prestupy v nosných stenách.
- Pri spevnení oslabených stavebných prvkov v dôsledku odstránenia časti muriva.
- Pri dispozičných zmenách interiéru, ktoré vyžadujú odstránenie časti priečok alebo nosných panelov.
Prečo je oceľová nosná konštrukcia dôležitá?
Pri vytvorení otvoru v betónovej alebo tehlovej stene dochádza k narušeniu jej pevnosti. Správne osadený oceľový preklad alebo nosník pomáha prenášať zaťaženie z hornej časti stavby na boky otvoru, čím zabraňuje deformáciám, vzniku trhlín a oslabeniu nosnosti muriva.
Aby bola montáž oceľovej konštrukcie efektívna a bezpečná, je nevyhnutné dodržiavať správny technologický postup, použiť vhodné materiály a v prípade nosných stien konzultovať úpravy so statikom.
Postup montáže oceľovej opornej konštrukcie
1. Statický posudok a plánovanie
Pred samotnou montážou oceľovej opornej konštrukcie je nevyhnutné vykonať statický posudok a naplánovať správne riešenie. Tento krok je dôležitý hlavne pri zásahoch do nosných stien, kde nesprávne spevnenie môže spôsobiť porušenie statiky stavby.
Kľúčové kroky statického posudku:
- Určenie typu steny - nosná alebo nenosná stena, materiál stavby (železobetón, tehla, porobetón).
- Zhodnotenie zaťaženia - statik určí, aké sily pôsobia na stenu a aké opatrenia je nutné vykonať.
- Výber vhodného oceľového nosníka - podľa veľkosti otvoru a zaťaženia sa vyberá HEB, IPE alebo UPE profil.
- Výpočet kotvenia oceľových výstuží - určuje sa spôsob uchytenia nosníka, aby sa zabezpečila jeho maximálna pevnosť.
Konzultácia so statikom je nevyhnutná v prípadoch, keď sa vytvára otvor v nosnej stene, pri rozširovaní existujúcich otvorov alebo pri demontáži celej priečky.
2. Rezanie betónu a príprava otvoru
Pred osadením oceľového prekladu je potrebné presne vyrezať otvor do muriva alebo betónu. Tento proces si vyžaduje profesionálne náradie a presné meranie, aby nedošlo k poškodeniu stavby.
Spôsoby rezania otvorov:

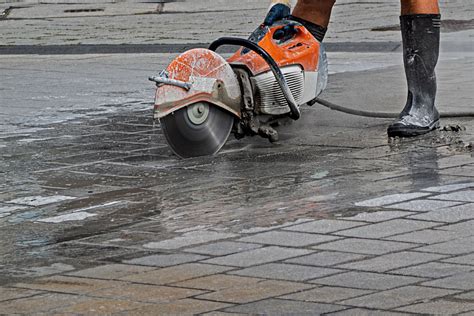

- Diamantové rezanie betónu - používa sa na presné rezy v železobetóne, minimalizuje prašnosť a vibrácie.
- Jadrové vŕtanie - efektívna metóda na vytváranie otvorov pre kotvenie oceľových prvkov.
- Rezanie panelov uhlovou brúskou - vhodné na menšie úpravy alebo rozšírenie otvorov.
Po vyrezaní otvoru je dôležité:
- Odstrániť zvyšky betónu a vyčistiť priestor.
- Vyvŕtať montážne otvory pre kotvenie oceľovej výstuže.
- Skontrolovať rozmery otvoru a presnosť rezu pred ďalším postupom.
3. Osadenie oceľového prekladu
Po príprave otvoru nasleduje montáž oceľového nosníka, ktorý zabezpečí rovnomerné rozloženie záťaže nad otvorom.
Postup osadenia oceľového prekladu:
- Presné umiestnenie nosníka - oceľový preklad sa vkladá do pripraveného priestoru podľa statického návrhu.
- Kotvenie nosníka - upevnenie pomocou chemických kotiev alebo mechanických svorníkov.
- Zabezpečenie nosníka podperami - počas tvrdnutia malty alebo betónovej výplne musí byť nosník fixovaný.
- Spevnenie spojov maltou alebo betónom - výplň zabraňuje pohybu nosníka a zvyšuje jeho nosnosť.
Pri väčších otvoroch môže byť potrebné použiť dvojité preklady alebo kombináciu oceľových výstuží s betónom.
4. Finalizácia montáže oceľovej konštrukcie
Po spevnení nosníka sa realizujú záverečné úpravy, ktoré zabezpečia jeho estetický a funkčný vzhľad.
- Omietnutie a zarovnanie povrchu - vyplnenie medzier a finálna povrchová úprava.
- Kontrola statiky a zaťaženia konštrukcie - pred odstránením podpier sa vykoná skúška pevnosti.
- Dokončovacie práce - príprava otvoru na osadenie dverí, okien alebo iných prvkov.
Správna montáž oceľovej opornej konštrukcie zabezpečí dlhodobú stabilitu a bezpečnosť stavby, čím sa predíde prasklinám a deformáciám muriva.
Používané materiály a technológie
Pri montáži oceľovej opornej konštrukcie je dôležitý správny výber materiálov a technológií. Kvalitné materiály zabezpečia pevnosť a stabilitu konštrukcie, zatiaľ čo vhodné technológie umožnia presné osadenie nosníka a minimalizujú riziko statických problémov.
Oceľové preklady a nosníky
Oceľové preklady sú základným nosným prvkom pri spevňovaní stavebných otvorov. Používajú sa rôzne techniky rezania a vŕtania:
- Diamantové rezanie betónu - umožňuje presné a čisté rezy bez nadmerného poškodenia okolitého materiálu.
- Jadrové vŕtanie - využíva sa na vytvorenie otvorov pre kotviace prvky.
- Uhlová brúska s diamantovým kotúčom - vhodná na menšie úpravy a rezanie v stiesnených priestoroch.
Použitím moderných technológií sa minimalizuje prašnosť, vibrácie a poškodenie okolitého muriva.
Správna príprava konštrukcie pred montážou
Pred osadením oceľového nosníka je dôležité zabezpečiť, aby bol otvor presne vyrezaný a pripravený na montáž. Tento krok zahŕňa:
- Vyčistenie otvoru od zvyškov muriva a prachu.
- Presné označenie miest na kotvenie nosníka.
- Kontrola stability steny a prípadné spevnenie okrajov otvoru.
Po vykonaní všetkých prípravných prác môže nasledovať samotná montáž oceľového prekladu, ktorá musí byť vykonaná precízne, aby sa zabezpečila jej pevnosť a stabilita.
Úprava stavebních otvorů - vložené překlady
Cena montáže oceľovej konštrukcie
Cena za montáž oceľovej opornej konštrukcie závisí od viacerých faktorov, ako sú veľkosť otvoru, typ oceľového profilu, spôsob kotvenia a náročnosť stavebných prác. Pri rezaní betónu sa používajú diamantové píly a jadrové vŕtanie, ktoré zabezpečujú presné rezy s minimálnym poškodením okolitej konštrukcie. Cena sa môže zvýšiť, ak je potrebné pracovať v obmedzených podmienkach alebo pri hrubších stenách nad 15 cm.
Faktory ovplyvňujúce cenu montáže oceľovej konštrukcie
Cena za montáž nosnej oceľovej konštrukcie sa líši podľa viacerých kritérií:
- Veľkosť a hrúbka stavebného otvoru - čím väčší otvor a hrubší materiál, tým náročnejšia práca a vyššie náklady.
- Použitý typ oceľového profilu - robustnejšie profily HEB a IPE sú drahšie ako menšie UPE alebo L-nosníky.
- Spôsob kotvenia oceľovej konštrukcie - chemické kotvy a špeciálne mechanické svorníky sú drahšie ako bežné murárske výplne.
- Statické požiadavky - pri nosných stenách je často nutné vypracovanie statického posudku, čo môže cenu zvýšiť o 150 - 400 €.
- Dostupnosť miesta realizácie - ak sa montáž realizuje vo výškach alebo v stiesnených priestoroch, môže si vyžadovať dodatočné náklady na techniku a bezpečnostné opatrenia.
Najčastejšie chyby pri montáži oceľovej konštrukcie a ako sa im vyhnúť
Montáž oceľovej opornej konštrukcie v stavebných otvoroch vyžaduje presnosť, správne kotvenie a dôkladné statické posúdenie. Chyby pri montáži môžu viesť k oslabeniu konštrukcie, vzniku prasklín alebo dokonca k ohrozeniu stability stavby. Tu sú najčastejšie chyby, ktorým sa treba vyhnúť:
-
Podcenenie statiky a nevhodný výber oceľového nosníka
Chyba: Použitie príliš slabého oceľového profilu alebo jeho nesprávne dimenzovanie.
Dôsledok: Oslabenie nosnosti nad otvorom, možný vznik prasklín alebo prehnutie konštrukcie.
Riešenie: Konzultácia so statikom, ktorý na základe výpočtov určí vhodný typ oceľového prekladu (napr. HEB, IPE, UPE).
-
Nesprávne rezanie betónu pred montážou
Chyba: Neodborné rezanie betónu môže poškodiť staticky dôležité časti stavby.
Dôsledok: Narušenie pevnosti konštrukcie, oslabenie susedných stien alebo podláh.
Riešenie: Použitie diamantového rezania betónu, ktoré je presné a minimalizuje poškodenie okolitých častí stavby.
-
Nedostatočné alebo nesprávne kotvenie oceľového prekladu
Chyba: Nesprávne upevnenie prekladu, nedostatočné ukotvenie v murive alebo absencia chemických kotiev.
Dôsledok: Nestabilita nosníka, posunutie oceľového prvku alebo jeho uvoľnenie vplyvom zaťaženia.
Riešenie: Použitie kvalitných chemických kotiev a oceľových svorníkov, ktoré zabezpečia pevné spojenie prekladu s okolím.
-
Nedostatočné spevnenie otvoru
Chyba: Po osadení prekladu sa neaplikuje dostatočné vystuženie muriva alebo betónovej výplne.
Dôsledok: Stena nad otvorom môže vplyvom času sadnúť alebo popraskať.
Riešenie: Použitie výstužných oceľových prútov alebo dodatočného betónového spevnenia okolo prekladu.
-
Nevhodná montáž v nevhodných podmienkach
Chyba: Montáž sa vykonáva v zimnom období bez ochrany proti mrazu alebo v nevhodných vlhkostných podmienkach.
Dôsledok: Zhoršenie kvality spojov, narušenie malty alebo betónovej výplne, čo oslabí celkovú pevnosť konštrukcie.
Riešenie: Vykonávať montáž pri vhodných teplotách, použiť zimné prísady do betónu a zabezpečiť optimálne podmienky pre tuhnutie materiálu.
-
Zanedbanie bezpečnosti pri práci
Chyba: Práca bez ochranných pomôcok, nesprávne manipulovanie s ťažkými oceľovými nosníkmi.
Dôsledok: Zvýšené riziko úrazu, poškodenie stavby alebo materiálu pri montáži.
Riešenie: Použitie ochranných okuliarov, rukavíc, prilby a bezpečnostných podpier počas manipulácie s oceľovými prvkami.
Význam správnej montáže oceľovej opornej konštrukcie
Prečo je oceľová oporná konštrukcia nevyhnutná?
Pri vytváraní otvorov v nosných aj nenosných stenách je kľúčové zabezpečiť stabilitu stavby. Montáž oceľovej opornej konštrukcie zabraňuje sadaniu muriva, vzniku prasklín a nerovnomernému rozloženiu záťaže. Bez správnej výstuže môže dôjsť k narušeniu statiky, čo môže mať vážne dôsledky pre bezpečnosť budovy.
Dôležité kroky pri montáži oceľovej výstuže
- Statická analýza - pri zásahoch do nosných stien je potrebné konzultovať úpravy so statikom.
- Výber vhodného oceľového nosníka - pre správne spevnenie otvoru sa používajú HEB, IPE alebo UPE profily.
- Presné rezanie betónu - aby sa predišlo poškodeniu stavby, využíva sa diamantové rezanie betónu a jadrové vŕtanie.
- Kvalitné ukotvenie prekladu - použitie chemických kotiev, betónových výstuží a správnej montáže zaručuje dlhodobú stabilitu.
Faktory ovplyvňujúce cenu montáže oceľovej konštrukcie
- Hrúbka steny a typ materiálu - železobetón si vyžaduje presné technológie a vyššie náklady.
- Dostupnosť miesta realizácie - práca vo výškach alebo obmedzených priestoroch môže zvýšiť cenu.
- Použité kotviace prvky a výstuže - kvalitnejšie materiály zabezpečujú dlhšiu životnosť konštrukcie.
Cena montáže oceľovej opornej konštrukcie
Cena realizácie závisí od veľkosti otvoru, použitého materiálu a zložitosti prác. Priemerné náklady:
- Montáž oceľového prekladu nad dverami (do 2 m) - 200 - 500 €
- Spevnenie otvoru pre okná (do 2 m) - 250 - 600 €
- Montáž nosnej výstuže v nosnej stene - 500 - 1 200 €
- Statická analýza pred montážou - 150 - 400 €
- Rezanie betónu pri príprave otvoru - 40 - 100 € / m²
Presný cenník stavebných prác závisí od rozsahu úprav a použitých materiálov.
Najčastejšie chyby pri montáži oceľových konštrukcií
- Ignorovanie statiky - nesprávne dimenzovaný nosník môže ohroziť stabilitu stavby.
- Nevhodné rezanie betónu - nepresné rezy môžu oslabiť okolité murivo.
- Slabé kotvenie oceľových prvkov - nesprávne upevnenie nosníka vedie k postupnej degradácii stavby.
- Nesprávna likvidácia stavebného odpadu - vyrezané betónové prvky je nutné ekologicky odstrániť.
Kedy zavolať odborníka?
Ak ide o menšie stavebné úpravy v nenosných stenách, skúsený majster si s nimi poradí. Pri nosných stenách je však odborná montáž nevyhnutná. Profesionálne firmy disponujú:
- Statickými výpočtami pre bezpečné rozloženie záťaže.
- Presnými technológiami rezania betónu (jadrové vŕtanie, diamantové rezanie).
- Kvalifikovanými pracovníkmi, ktorí zabezpečia odbornú montáž výstuže.
Správne namontovaná oceľová oporná konštrukcia je kľúčom k bezpečnej a stabilnej stavbe.
Pri stavebných prácach, kde je potrebné vytvoriť nové otvory v nosných alebo nenosných stenách, je kľúčové použiť oceľové preklady. Tieto konštrukcie zabezpečujú statickú stabilitu budovy a zabraňujú vzniku kritických porúch. Správne osadenie oceľového prekladu vyžaduje presné plánovanie, dodržanie technologických postupov a v mnohých prípadoch aj konzultáciu so statikom.

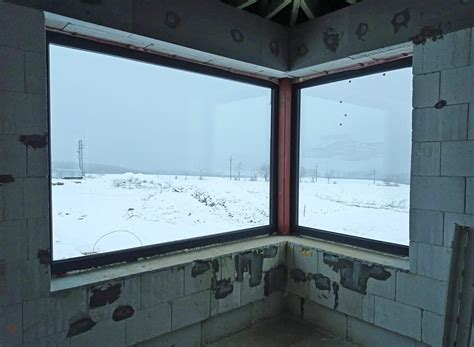

Niektorí výrobcovia keramických prekladov ponúkajú riešenia pre špecifické situácie, ako sú rohové okná s vonkajšími roletami. V takýchto prípadoch sa na podoprenie nosných dielov používa oceľový stĺpik so špeciálnou hlavicou. Tento systém umožňuje presné osadenie prekladov a ich následné zabetónovanie spolu so stropnými nosníkmi a vencom.
Pri výbere a montáži prekladov je dôležité dodržiavať pokyny výrobcu a projektovú dokumentáciu. V prípade otvorov v pórobetónových stenách je potrebné použiť systémovo kompatibilné preklady a v prípade potreby spevniť murivo pod okennými otvormi výstužou.
Ploché preklady a nosné preklady majú odlišné požiadavky na murovací proces. Pri plochých prekladoch je potrebné maltovať styčné škáry, zatiaľ čo pri nosných prekladoch stačí maltovať len ložné škáry. Preklady sa vždy podopierajú minimálne dvomi podperami pri osteniach otvoru a ich montáž musí byť zabezpečená proti posunutiu počas betonáže.
Preklady, ktoré umožňujú zabudovanie vonkajších roliet alebo žalúzií, sú špeciálne navrhnuté nosné prvky. Ich presné osadenie a výškové vyrovnanie sa dosiahne pomocou drevených klinov. Dĺžka uloženia prekladu na murive závisí od jeho celkovej dĺžky, pričom minimálne uloženie je 125 mm.

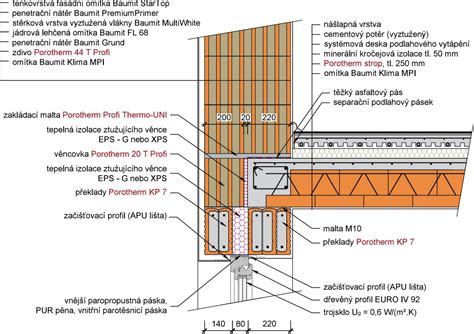

Pri stenách s rôznou hrúbkou sa skladba prekladu mení. V prípade hrubších stien sa medzi nosný diel a nenosnú schránku vkladajú izolacné materiály alebo ďalšie prefabrikované keramické preklady. Pre otvory s väčším svetlým rozpätím sa používajú preklady so spriahovacou výstužou.

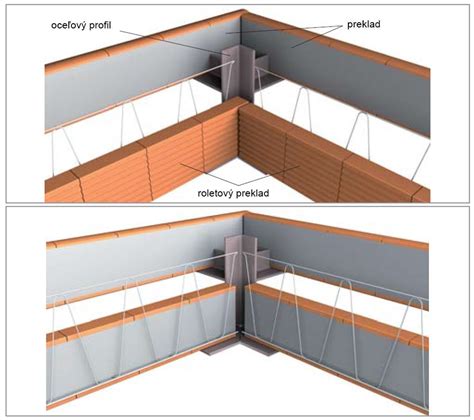

Pri montáži prekladov, najmä v prípade rohových okien, je dôležité presné rezanie tehál a použitie špeciálneho oceľového stĺpika na prenos zaťaženia. Tento stĺpik sa následne obalí tepelnou izoláciou a celá stena sa správne omietne.
V prípade potreby spevnenia otvorov v stene, či už pri rekonštrukcii alebo novej výstavbe, je nevyhnutné zabezpečiť statickú stabilitu pomocou oceľových prekladov. Tento proces si vyžaduje odborné znalosti a dodržanie presných postupov, aby sa predišlo akýmkoľvek statickým problémom.
