Osadenie okien v novostavbe je kľúčovým krokom, ktorý má zásadný vplyv na dlhodobú funkčnosť, estetiku a energetickú účinnosť celého domu. Na rozdiel od výmeny okien pri rekonštrukcii budov, ktorá sa môže robiť kedykoľvek v priebehu roka, s montážou okien do hrubej stavby odporúčame počkať do jari.
Kedy osádzať okná v novostavbe?
Na stavbe prebehla počas prvej etapy kopa mokrých procesov - betóny, omietky, vlhkosť z muriva, ktorá do neho napršala pred zastrešením stavby. Bola by škoda, aby táto vlhkosť vstúpila do nových okien, obzvlášť do tých drevených. Drevené okná sú na vlhkosť citlivejšie. V budúcnosti už takémuto náporu vlhkosti okná a dvere nikdy nebudú musieť čeliť, preto je lepšie nechať hrubú stavbu cez zimu poriadne vyschnúť a okná namontovať až na jar alebo v lete. Ak sa naozaj príliš ponáhľate, plastové okná sa s tým pravdepodobne vyrovnajú. Ale pokiaľ nemáte až tak naponáhlo, nechajte to radšej na budúci rok. Pravdepodobne tým predĺžite životnosť oknám, predovšetkým dreveným.
Pri montáži okien sú najvhodnejšie teplé mesiace, vtedy však majú montéri najviac práce a môže sa stať, že budete mať problém s požadovaným termínom montáže u dodávateľa. Ak montujete okná v zimných mesiacoch, je nutné použiť materiály vhodné na aplikáciu pod 0°C a treba rátať s tým, že všetky chemické procesy sa výrazne predlžujú.
Dôležitosť správnej montáže a technické požiadavky
Ani to najkvalitnejšie okno nebude spĺňať svoju funkciu, keď bude neodborne osadené. Kvalitné osadenie okien je dôležitým predpokladom na to, aby sa plastové okná stali trvalou súčasťou domu. Je nutné ich spojiť spôsobom, ktorý odstráni aj tie najmenšie škáry medzi okenným rámom a ostením. Takéto spojenie musí mať trvalú životnosť a musí odolať ako výkyvom počasia, tak aj rôznym mechanickým vplyvom. Správne a kvalitne vykonaná montáž plastových či hliníkových okien je rovnako dôležitá, ako bezchybný výrobok.
Kvalitné osadenie okna začína správnym zameraním okenného otvoru v novostavbe, kde treba dôsledne zistiť tvar ostenia, nadpražia a parapetu. Z hľadiska geometrie tvaru obvodovej steny v styku s oknom rozlišujeme rovné a zalomené ostenie. Zalomené ostenie vytvára priaznivejšie podmienky pre kvalitu osadenia okna.
Montážna norma STN 73 3134
Od 1. januára 2010 začala platiť norma STN 73 3134 - stavebné práce, styk okenných konštrukcií a obvodového plášťa budovy, požiadavky a skúšanie. Rešpektovanie tejto normy má pomôcť pri správnej montáži okien a zamedzení vzniku nežiaducich javov. Montážna norma rieši predovšetkým:
- Ako sa má okno zamerať
- Ako sa má pripraviť otvor pred osadením nového okna
- Ako sa má osadenie okien do otvoru vykonať
- Požiadavky na šírku, spôsob utesnenia a zapravenia škáry
- Limity určujúce maximálne možnú deformáciu okna
Pri šírke otvoru do 3 m je prípustná odchýlka otvoru ±12 mm. V prípade omietnutých ostení je to len ±10 mm. Pri šírke otvoru nad 3 m je prípustná odchýlka ±16, resp. ±12 mm.
| Šírka otvoru | Prípustná odchýlka (neozaomitované ostenie) | Prípustná odchýlka (omietnuté ostenie) |
|---|---|---|
| Do 3 m | ±12 mm | ±10 mm |
| Nad 3 m | ±16 mm | ±12 mm |
Okenné konštrukcie musia preniesť všetky sily, ktoré na ne pôsobia (vlastná tiaž, klimatické zaťaženie, pohyby stavby, objemové zmeny). Pri výbere upevňovacích prostriedkov sa musí zohľadňovať veľkosť prenášaných síl do konštrukcie, materiál ostenia, veľkosť a spôsob otvárania okna a dilatácie pripojovacích škár. Musia byť z nekorozívnych materiálov alebo chránené proti korózii. Používajú sa napríklad kotvy, skoby, uholníky, osadzovacie rámy, rámové rozperky, samorezné skrutky (tzv. turboskrutky). Peny a lepidlá nemožno považovať za mechanické upevňovacie prostriedky.
Ďalším dôležitým faktorom pri montáži je vytvorenie dokonalého izolačného systému okennej konštrukcie. Aplikácia PU peny zabezpečuje tepelnú izoláciu. Jej omietnutie však nie je dostatočnou ochranou pred pôsobením vzdušnej vlhkosti. Kombinácia tesniacich vrstiev a usporiadanie vrstiev v škáre musí umožňovať odvetranie smerom von. Styky a spoje musia byť zo strany exteriéru aj interiéru utesnené účinnými tesniacimi materiálmi s požadovanou životnosťou a musia byť prekryté materiálmi, ktoré odolávajú vplyvu počasia (zvlhčenie izolačného materiálu znižuje jeho tepelnoizolačné schopnosti), dilatačným pohybom a objemovým zmenám.
Typy osadenia okien v novostavbách
Osadenie okien sa líši v závislosti od typu materiálu okna a konštrukcie obvodovej steny. V novostavbách sa stretávame s rôznymi scenármi:
- Plastové okná osadené do pórobetónu / rovné ostenie: Ukážka kotvenia a osadenia PVC okien do muriva z pórobetónových tvárnic.
- Plastové okná osadené do tehlového muriva / rovné ostenie: Fotografie z priebehu celej montáže okna do otvorov novostavby rodinného domu, kde ako nosné murivo boli použité prevážne tehelné bloky systému P+D.
- Drevené okná osadené do líca železobetónového monolitu: Jedná sa o fotografie osadenia okien do otvoru na rozhraní nosnej konštrukcie a budúceho zatepľovacieho systému v bytovom dome.
- Drevené okná osadené do tehlového muriva / rovné ostenie: Fotografie z priebehu celej montáže okna do otvorov novostavby rodinného domu, kde ako nosné murivo boli použité prevažne tehlové bloky systému P+D.
- Drevené okná osadené do priestoru tepelnej izolácie (varianty 1 a 2): Tieto varianty zobrazujú možnosti, ako "vykonzolovať" okná pri novostavbe rodinného domu do priestoru tepelnej izolácie pred nosné murivo. K takémuto osadeniu dochádza spravidla pri výstavbe nízkoenergetických a pasívnych domov, kedy sú takto minimalizované tepelné mosty a premŕzanie konštrukcie ostenia v zimnom období.
Podrobný postup osadenia okna v novostavbe
V nasledujúcich riadkoch sa prehľadne krok za krokom dozviete, ako sa postupuje pri montáži nového plastového okna. Radi by sme vás však upozornili, že nasledujúci text nie je záväzným návodom, ale všeobecným odporúčaním. Montážne postupy sa môžu líšiť v závislosti od typu otvorovej výplne, typu a stavu stavby a mnohých ďalších faktorov. Montáž vykonaná iným spôsobom, než je uvedené v tomto návode, nemusí byť chybná a rozdiely nemusia byť predmetom reklamácie.
1. Príprava okna pred montážou
Samotné okná je nutné pred osadením pripraviť. Ide však iba o predvŕtanie otvorov pre ukotvenie okien. Jedine v tomto prípade je zaistená požadovaná kvalita a optimálna vzdialenosť medzi jednotlivými otvormi. Pred začatím montáže vyveste krídlo z rámu. Vyvesenie krídla vykonáte odklopením hornej krytky na pántovej strane okna a vysunutím čapu smerom dolu. Po vysunutí čapu dôjde k uvoľneniu krídla - krídlo otvorte kľukou do polohy otvorené a pohybom hore vysuňte krídlo zo spodného pántu. V prípade, že máte v jednej miestnosti viac okien, odporúčame označiť si krídla a rámy. Pri spätnom nasadzovaní krídel do rámu v prípade rovnakých alebo veľmi podobných rozmerov sa tak vyvarujete prípadnej zámene.
Na vnútornú stranu rámu sa opatrne nalepí vhodná parotesná páska. Na exteriérovú stranu rámu sa nalepí paropriepustná páska. Na rám okna sa po celom obvode namontujú kotviace plechy. V prípade, že ste sa rozhodli pre montáž pomocou turboskrutiek, rám okna pred vložením do pripraveného stavebného otvoru najprv predvŕtajte, najlepšie vrtákom do železa priemeru 7 mm (v okenných rámoch je oceľová výstuž hrúbky 1,25 - 2,5 mm, takže vrták musí prejsť nielen plastovým rámom, ale i výstužou). Otvory do rámu vŕtajte vo zvislej polohe. Počet kotviacich bodov, a teda aj predvŕtaných otvorov rámu, závisí od typu otvorovej výplne a mnohých ďalších faktorov.

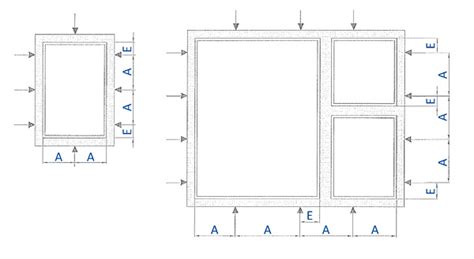

Odstup od vnútorného rámového rohu a od zvislých a vodorovných deliacich prvkov okna by mal byť 100 až 150 mm. Vzájomná vzdialenosť kotviacich prvkov by mala byť do 700 mm. Vzdialenosť od vnútorného rohu, rámového rohu a od stĺpikov a priečok by mala byť 100 mm až 150 mm, a 250 mm u plastových okien iných ako bielych.
2. Príprava stavebného otvoru
Pred montážou nového okna sa stavebný otvor dôkladne očistí od prachu a nečistôt. Skontroluje sa, či na ostení nie sú nerovnosti a či je podklad dostatočne pevný, súdržný a čistý.
3. Osadenie a vyváženie rámu
Rám okna sa opatrne vloží do stavebného otvoru. Rám by mal po stranách vyčnievať rovnako a je potrebné ho pomocou vodováhy vyvážiť vo vodorovnej i zvislej polohe (kamkoľvek na otvorovú výplň priložíte vodováhu, musí byť rovina). Po vložení rámu do otvoru sa okno vymedzí do správnej polohy montážnymi klinmi. Poloha okna v stavebnom otvore sa skontroluje vodováhou. Rám musí byť vyvážený vo všetkých rovinách, a to vo vodorovnom aj v zvislom smere. Aby sa vám rám neposúval, zaistite ho na niekoľkých miestach pomocnými klinmi. Nezabudnite pritom, že výška osadenia okna nad parapetným murivom musí umožniť následné prevedenie dostatočnej hrúbky izolácie pod vonkajšou parapetou.
Postup ukotvenia rámu je možné rozšíriť o použitie nosných a dištančných podložiek, ktorých osadenie predchádza finálnemu pevnému spojeniu rámu s ostením (osadenie podložiek je nutné teda vykonať pred zavŕtaním rámu). Nosné podložky musia mať dostatočnú nosnosť, musia byť nenasiakavé, trvanlivé, chemicky kompatibilné s vedľajšími materiálmi a musia mať tepelnú vodivosť rovnakú alebo nižšiu ako materiál rámu. Dištančné podložky musia spĺňať rovnaké kritériá s výnimkou požiadavky na ich dostatočnú nosnosť. Nie je vhodné kotvenie umiestniť oproti spojom priečnikov a stĺpikov výrobku.
4. Ukotvenie rámu

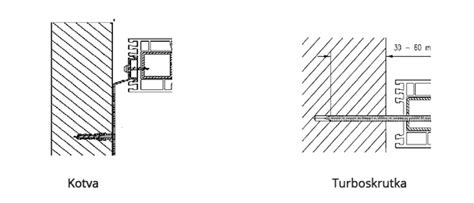

Najjednoduchším spôsobom ukotvenia je použitie montážnych kotiev. Kotvu jednoducho zaseknite do drážok v ráme, prihnite k murivu a pomocou hmoždiniek a skrutiek uchyťte do muriva. Nezabudnite po ukotvení prekontrolovať správne vyváženie rámu.
Ďalším spôsobom je upevnenie rámu pomocou turboskrutiek. Tento spôsob montáže zabezpečí pevnejšie spojenie rámu s telesom stavby, ale počítajte s o niečo náročnejšou prípravou spojenou s predvŕtaním otvorov do rámu. Cez pripravené otvory v ráme okna vyvŕtate otvory do muriva. Pre vyvŕtanie otvorov do muriva odporúčame SDS vrták. Pred vlastným zaskrutkovaním turboskrutiek prekontrolujte správne vyváženie (aby bola výplň plne funkčná, je nutné aby bol rám vyvážený vo všetkých rovinách). Túto kontrolu odporúčame vykonávať priebežne počas celej montáže. Potom už je aplikácia turboskrutiek jednoduchá - turboskrutku cez rám priskrutkujete do telesa stavby. Pozor, aby ste príliš nepritiahli turboskrutku k rámu, a nedošlo tak k jeho prehnutiu - vznikla by potom netesnosť medzi rámom a krídlom. Minimálna hĺbka ukotvenia je 30 - 60 mm. Na záver nasaďte na hlavičky turboskrutiek plastové krytky.
5. Vyplnenie montážnou penou a tesnenie
Po zakotvení rámu je potrebné priestor medzi rámom a ostením vyplniť izolačným materiálom. Priestor medzi rámom a ostením sa vyplní polyuretánovou montážnou penou. Použite montážnu penu, ktorú jednoducho vstreknete pomocou pištole alebo trubičky. Pred aplikáciou peny aerosolovú plechovku dokonale pretrepte, najmenej 30 x, a podklad navlhčite vodou kvôli lepšej priľnavosti, riadnemu vytvrdnutiu a dosiahnutiu správnej štruktúry peny. Medzery vypeňte zhruba z dvoch tretín, pretože pena ešte napučí. Penu nanášajte zdola smerom nahor. Aby pena dostatočne vytvrdla, nemal by vyplňovaný priestor na jednu vrstvu čerstvej peny byť väčší ako 50 až 100 mm. Montážnu penu môžete aplikovať po celý rok, v závislosti od konkrétnej teploty si môžete zakúpiť montážnu penu letnú, či montážnu penu zimnú. Po zatuhnutí peny vyberte pomocné kliny a vzniknuté medzery vyplňte penou. Keď bude pena dostatočne stuhnutá, prebytočné časti orežte. Parotesná fólia sa po odstránení krycej pásky prilepí na čisté a suché ostenie.

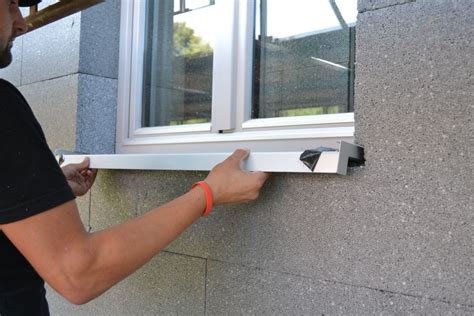

6. Montáž parapetov
K už zabudovanému rámu následne osaďte parapety - vnútorné a vonkajšie. Najprv si pripravte podklad. Musí byť rovný, čistý a v požadovanej výške. Pred osadením parapety nasaďte bočné krytky. Na podklad naneste nízkoexpanznú montážnu penu a na ňu parapetu uložte. Vnútornú parapetu pritlačte k podkladovému profilu (tzv. parapetnému dorazu), ktorý je súčasťou každého okna a nachádza sa pod spodným okrajom rámu okna (jeho výška býva najčastejšie 30 mm). Vonkajšiu parapetu zasuňte do drážky v spodnej časti rámu okenného profilu a upevnite pomocou dodaných skrutiek, na ktoré následne nasadíte plastové krytky.
Aby pri okne nestála voda, je potrebné mať parapetu pod určitým sklonom. U vnútornej parapety je to okolo 2 - 4 stupne, u vonkajšej zhruba 7 stupňov. Po montáži je potrebné ešte parapetu po obvode utesniť. Na škáry medzi parapetou a murivom odporúčame pretierateľný akrylový tmel. Na utesnenie škár medzi oknom a parapetou je zase vhodnejší silikón, ktorý je v transparentnom prevedení alebo vo farbe podkladu.
7. Murárske začistenie a montáž krídel
Po vykonaní montáže rámu okna (dverí) už môžete nasadiť krídla. Nasadenie krídel vykonáme podobne ako sme vykonali ich vyvesenie, tzn. krídlo s kľučkou v otvorenej polohe (t.j. kľučka vodorovne) nasadíme na spodný pánt, pritlačíme k rámu, zasunieme horný čap, na ktorý potom nasadíme späť plastovú krytku, a krídlo uzavrieme (kľučka smerom dole). Teraz sa môžeme pustiť do murárskeho zapravenia. V prípade väčšieho poškodenia najprv vykonajte zapravenie hrubou omietkou a následne natiahnite "fajnovú". Pre pekné zapravenie a aj na elimináciu popraskania odporúčame z vonkajšej i vnútornej strany inštalovať začisťovacie okenné lišty - tzv. APU lišty, ktoré umožňujú dilatovať.
ZAČIŠŤOVACÍ OKENNÍ LIŠTY S TKANINOU - APU LIŠTA
Na záver sa urobí finálne murárske začistenie a aplikuje sa omietka.
8. Finálne úpravy a kontrola
Po dokončení murárskeho zapravenia okná (dvere) očistite a odstráňte ochranné fólie (najneskôr do 2 mesiacov, ideálne do troch mesiacov). Očistenie a umytie okien urobte v súlade s Návodom na obsluhu a údržbu plastových okien, ktorý dodávame spolu s výrobkami. Skontrolujte správnu funkciu okna a prípadne upravte nastavenie. Nakoniec nasaďte krytky na jednotlivé časti kovania. Na okno sa nainštalujú kľučky pomocou malých upevňovacích skrutiek. Potom si môžete prípadne do okien namontovať žalúzie alebo siete proti hmyzu - oboje možno pridať v košíku pri kúpe ľubovoľného okna.
