Komplexný sprievodca osadením odpadového potrubia v rodinnom dome

Inštalácia odpadového potrubia v dome, aj keď sa nejedná o najatraktívnejšiu tému, je kľúčová pre správne a bezproblémové fungovanie celej domácnosti. Správne navrhnutý a profesionálne prevedený systém odpadovej vody zabezpečí nielen hygienu a komfort, ale predíde aj budúcim problémom a nákladným opravám. Ak vás čaká montáž odpadového potrubia v novostavbe, je dôležité pripraviť sa a pochopiť všetky aspekty tohto procesu. Odpadové systémy v dome nie sú krátkodobou záležitosťou, preto je výber materiálov a spôsob inštalácie potrebné zveriť do rúk odborníkov alebo sa riadiť presnými pokynmi a normami. Kvalitne vyhotovená kanalizácia prispieva tiež k pohode k života v dome.

Kanalizácia má za úlohu odviesť vodu z vane, umývadiel, WC, kuchynského drezu, umývačky a práčky do verejnej kanalizácie a ďalej do čističky odpadových vôd. Súčasťou mnohých povinností, s ktorými sa stretnete pri výstavbe domu, je aj jeho napojenie na inžinierske siete. Podľa súčasných platných predpisov musia byť všetky budovy a k nim patriace pozemky odvodnené a musia z nich byť bezpečne odvedené aj všetky splašky, či už z toaliet, umývadiel, vaní, sprchových kútov, umývačiek riadu, drezov, práčok - všetky ich treba z domácnosti odviesť a zlikvidovať v súlade s platnými predpismi.

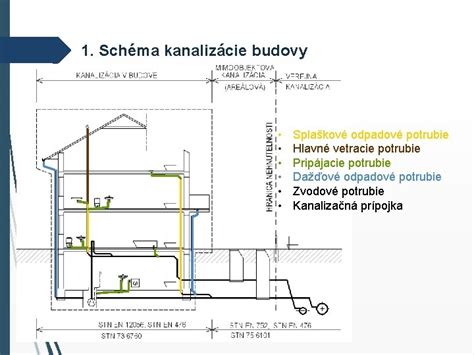

Plánovanie a Projektová Dokumentácia

Ak žiadate o novú kanalizačnú prípojku, najdôležitejším prvkom pred montážou odpadového potrubia je projektová dokumentácia. Ešte pred plánovaním kanalizácie sa zamyslite nad pojmami odtok či kanalizácia a nad tým, čo do kanalizácie patrí. Kanalizácia je systém, odvádzajúci vodu prichádzajúcu z kúpeľní, kuchynského drezu, sprchy, práčky, z vášho pozemku. Odtok povrchovej vody je určený pre všetku vodu v okolí vášho pozemku, ktorá nie je napojená na váš domový vodovod. To zahŕňa dažďovú vodu, ktorú zachytávajú vaše odkvapy domu, terasy, garáže a iné hospodárske budovy.

Ak bývate v staršej nehnuteľnosti, je možné, že obidva systémy sú zlúčené v jednom - no najlepšie je ich mať oddelene. Oba systémy odvodu vody sa odporúča vybudovať samostatne. Ak by ste ich spojili do jedného systému na odvod znečistenej a zároveň tiež dažďovej vody, mohlo by v dôsledku silnejších dažďov dôjsť k jej vyplaveniu na povrch kvôli nedostatku miesta v kanalizácii.

Prípojka vody a kanalizácie: Čo vybaviť pred pripojením? Dostupnosť inžinierskych sietí si overte ešte pred kúpou pozemku. Odpadová voda musí byť z pozemku odvádzaná podľa platných noriem. Ak je možnosť pripojenia na kanalizáciu, podajte žiadosť o pripojenie na príslušné vodárne a kanalizácie. Napojenie na verejnú kanalizáciu sa musí konzultovať s rôznymi inštitúciami, aby sme dodržali potrebné zákony, vyhlášky a obecné nariadenia.

Pri realizácii novej kanalizačnej prípojky je potrebné vypracovať projektovú dokumentáciu. Žiadosť o novú kanalizačnú prípojku je potrebné smerovať na miestu vodárenskú spoločnosť osobne, poštou alebo aj elektronicky, ak to spoločnosť umožňuje. Na vybavenie žiadosti o novú prípojku je stanovená lehota väčšinou 30 dní. Po schválení projektu je možné požiadať o stavebné povolenie. Vo vodárenskej spoločnosti nasleduje uzatvorenie zmluvy o odvádzaní splaškových vôd.

Ak ide o klasickú domovú kanalizáciu s dvoma kúpeľňami, jednou kuchyňou a bežným počtom prípojok na domáce spotrebiče a sanitu, výsledná cena za službu bude závisieť od náročnosti, použitých materiálov a lokality projektu.

Voľba Materiálov a Dimenzovanie Potrubia

V súčasnosti sú odpadové potrubia vyrábané z rôznych materiálov, ako sú PVC, liatina, oceľ, nerezová oceľ a kamenina. V oblasti odtokovej techniky sa však plastové potrubia postupne presadili a takmer úplne vytlačili staršie materiály. Plastové potrubia ponúkajú výhody v podobe ľahkosti, odolnosti voči korózii a jednoduchej montáže. Na zvislú kanalizáciu v dome sú najčastejšie používaným materiálom šedé rúry z PVC. Sú odolné a zvládnu teploty do 40 stupňov Celzia.

Ako odpadové potrubie sú špeciálne navrhnuté aj takzvané flexibilné rúry. Sú obvykle vyrobené z plastu - je teda možné ohýbať ich do rôznych tvarov a uhlov. Flexibilné rúry sú jednoduché na inštaláciu a odolné voči chemikáliám a korózii. Znamená to, že majú dlhú životnosť a nevyžadujú častú údržbu. Pod základovú dosku je najvhodnejšia inštalácia oranžovohnedých kanalizačných rúr. Sú určené pre výstavbu kanalizačných prípojok na odvod odpadových vôd.

Dôležitým faktorom pri výbere potrubia je jeho priemer. Ten by mal zodpovedať množstvu odvádzanej odpadovej vody. Pre prípojky k domom sa bežne používajú priemery 110 až 220 milimetrov, pričom najčastejšie sú to veľkosti 160-200 milimetrov. PVC rúry, ktoré sa inštalujú na tento účel, majú zvyčajne priemer 11 cm. Priemer kanalizačného potrubia je od 7,5 do 11 cm, ale samozrejme závisí od sanitárneho vybavenia a zaťaženia. V rodinných domoch sa používajú dimenzie rúr DN 110, DN 125 a DN 160. Zvyčajné dĺžky potrubí začínajú pri 500 mm a siahajú až do 3 000, prípadne 5 000 mm. Pozor na lacné odpadové rúry, môžu mať nízku odolnosť voči horúcej vode alebo chemikáliám.

Pre lepšiu prehľadnosť uvádzame bežné dimenzie potrubí a ich typické použitie:

Vnútorné Rozvody Odpadového Potrubia

Odtokové potrubie, resp. odtoky realizované v toaletách, kúpeľniach alebo pre drezy, umývačky riadu a práčky, sú vedené vertikálne a horizontálne po dome.

Vertikálne potrubie (zvislé zvody)

Pri vertikálnom potrubí, ak nie je rozhodnuté inak, najčastejšie treba preraziť nosné, medzipodlažné dosky, preto je dobré poznať ich polohu, ktorá je neoddeliteľnou súčasťou každej dobre pripravenej dokumentácie pre realizáciu stavby. Na zníženie nákladov na stavbu domu je dôležité mať čo najmenej vertikál. Z technických dôvodov sa odporúča kúpeľne a toalety umiestniť v dispozícii, samozrejme, ak je to možné nad sebou alebo v čo najväčšej blízkosti. Napojením na jedno vertikálne potrubie ušetríte za drahé rozvody vody a odpadu.

Odpadové zvislé potrubie zberá a odvádza splaškové vody do nižších podlaží. Musí byť vyvedené 0,5 m nad strechu, kde je ukončené vetracou hlavicou. Tá potrubie vetrá a zabezpečuje, aby sa v ňom nehromadili plyny. Nadstrešné vyvedenie kanalizácie slúži na odvetranie vnútornej kanalizácie. Má v podstate dve dôležité funkcie - odviesť do exteriéru zápach aj bioplyn tvoriaci sa v kanalizácii a eliminovať vznik podtlaku v kanalizácii, čo sa deje prevažne po spláchnutí toalety. Na najnižšom podlaží alebo v pivnici sa do každého odpadového potrubia musí vložiť rúra s čistiacim otvorom. Čistiace rúry včlenené do hlavného zvodu pri budovách bez podpivničenia musia byť umiestnené vo vybetónovanej nepriepustnej revíznej šachte s rozmermi minimálne 60 x 90 x 75 cm.

Horizontálne potrubie (ležaté rozvody)

Okrem vertikálneho kanalizačného potrubia vyhotovuje sa aj horizontálne potrubie. Kladie sa pozdĺž podláh alebo ešte lepšie pod cementové potery, mokré alebo suché potery. Odpadové ležaté potrubie tvorí rozvetvenú sieť a vychádza z odpadových potrubí a výpustí a pripája sa na kanalizačnú prípojku. Rozvody ležatého potrubia sa umiestňujú v podzemnom podlaží pod stropom alebo, ak budova nie je podpivničená, pod objektom. Ležaté potrubie by po celej svojej dĺžke malo viesť rovno a v rovnakom spáde von z objektu.

Minimálny spád pre vodorovné vedenie je 2 %, čo znamená, že na päť metrov je potrebný spád 10 cm! Minimálny spád ležatého potrubia je 3 %. Závisí však od viacerých parametrov a navrhuje ho vždy projektant. Často sa stáva, že v podlahovej doske nie je dostatok miesta pre spád 2 %, a kanalizácia musí byť realizovaná pod zaveseným stropom. Odpadové potrubie je totiž možné viesť aj pod stropom v miestnosti o poschodie nižšie. Tam sa však musí z estetického hľadiska ukryť do zníženého podhľadu. Treba počítať aj s jeho odhlučnením.

Pripojovacie potrubia a špeciálne prípady

Splaškovú vodu od samotného zariaďovacieho predmetu odvádza do odpadového potrubia pripojovacie potrubie. Vodorovná vzdialenosť medzi odpadovým potrubím a zariaďovacím predmetom by nemala presiahnuť podľa normy 3 m. Montuje sa v minimálnom sklone 3 %. Do samotného odpadového potrubia sa napája prostredníctvom šikmej odbočky. Pokiaľ sa jedná o WC, maximálna vzdialenosť je stanovená len na 1,5 m.

Potrubie sa ukladá väčšinou do steny v šikmých drážkach a zamurováva sa alebo sa vedie k podlahe prízemia. Svetlosť potrubia sa volí podľa množstva a druhu pripojených zariaďovacích predmetov. Aby neprenikal zápach z kanalizačného potrubia do interiéru, montujú sa medzi zriaďovacie predmety a potrubie zápachové uzávery, ktoré sú chránené pred vniknutím väčších nečistôt ochrannou mriežkou.

Pri všetkých potrubiach odpadovej vody je nevyhnutné dbať na dostatočný spád. Aby sme zabránili upchaniu úsekov kanálov, mali by sme sa čo najviac vyhýbať kolenám s uhlom 90°. Dôležité je tiež zvážiť dimenzie potrubia, pretože pri príliš nízkom priereze potrubia môže dochádzať k obťažujúcemu hluku. Kanalizačné potrubie sa naplní odpadovou vodou a vzniknutý podtlak môže celkom vysať sifóny, čo sa prejavuje kloktaním. Naopak, pri predimenzovanom priereze nemusí byť dostatočné množstvo vody na odplavenie všetkých nečistôt, čo tiež môže viesť k upchatiu.

Jednou z požiadaviek na prvky bežne zabudovávané do kuchynských ostrovčekov, ako sú drezy a umývačky riadu, je ich správne odkanalizovanie. Bez správneho navrhnutia a zrealizovania tejto časti technického zariadenia domácnosti bude kuchynský ostrovček nefunkčný, prípadne bude potrebné prikročiť k redukcii jeho funkcií. Ideálny stav je, keď sa s inštaláciou kuchynského ostrovčeka alebo samostatne stojacej vane, resp. s ich návrhom, a teda aj s odkanalizovaním, počíta už v projektovej príprave stavby alebo rekonštrukcie. Trojpercentný spád pripojovacích potrubí si v niektorých prípadoch vyžiada vybudovanie kuchynského ostrovčeka na vyvýšenom stupienku, prípadne úpravy v stropnej konštrukcii priestorov pod kuchyňou.

Vonkajšie Kanalizačné Potrubie a Prípojka

Dôležitou súčasťou domáceho kanalizačného potrubia je napojenie na verejnú kanalizáciu, žumpu (septik) alebo malú čističku odpadových vôd. Vonkajšie odpadové rúry je nutné uložiť v minimálnom spáde 2 - 2,5%. To je 2 - 2,5 centimetra na jeden meter dĺžky potrubia. Kanalizácia musí byť položená na správne pripravenom podklade, inak môže potrubie sadnúť, prasknúť, spôsobiť nepríjemnosti a náklady na sanáciu. Mimo budovy sa kladie ležaté potrubie do nemrznúcej hĺbky - minimálne 90 cm.

Ležaté kanalizačné potrubie musí byť zmontované a odskúšané pred betonážou základovej dosky. Jeho inštalácia musí spĺňať platné predpisy. Nevyhnutné je dbať na to, aby v prípade poruchy nebolo kanalizačné potrubie príčinou podmáčania základov. Ležaté kanalizačné potrubie sa pripája na kanalizačnú prípojku, ktorou sa odvádzajú splaškové a odpadové vody z pozemku. Odpadové potrubie, ležaté potrubné rozvody, ako aj kanalizačnú prípojku navrhuje projektant na základe očakávaného množstva vyprodukovaných splaškov.

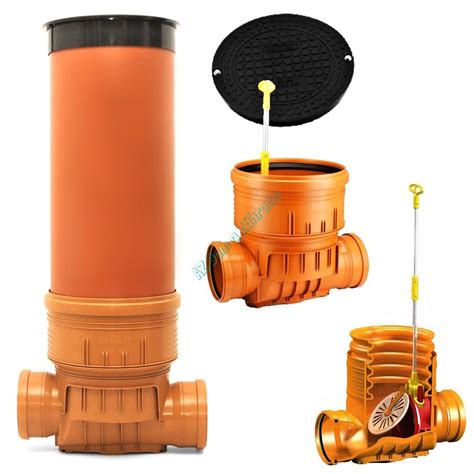

Vývody z objektu sú realizované pomocou kanalizačných revíznych šácht (najlepšie, keď je šachta na každom spoji dvoch alebo viacerých potrubí), ktoré sú zakryté liatinovými poklopmi. V miestach, kde potrubia prechádzajú cez základové pásy, je dobré vytvoriť tzv. "kufre" alebo dutiny, ktoré umožnia prípadné drobné pohyby potrubí bez ich poškodenia. Niektorí odborníci odporúčajú v týchto miestach použiť ochranné rúry, aby bolo možné v prípade potreby potrubie vymeniť, aj keď sa k nemu potom dá dostať len s väčšími ťažkosťami. Pri prechode kanalizačných potrubí cez základové pasy alebo základovú dosku je odporúčané vložiť kanalizačnú rúru do inej rúry s väčším priemerom. Táto "ochranná rúra" poskytuje priestor pre prípadné malé pohyby spôsobené sadaním domu alebo okolitej zeminy, čím sa predchádza poškodeniu samotného odpadového potrubia. Tieto ochranné rúry sa následne zabetónujú.

Montáž a Skúšky Tesnosti

Plánovanie je nevyhnutným krokom montáže. V pláne sú vyznačené miesta, kde budú potrubia umiestnené, aká bude ich veľkosť, typ a dĺžka. Pred príchodom inštalatérov je dôležité zabezpečiť prístup k miestam, ktorými bude vedená inštalácia odpadového potrubia. Inštalatéri potom vysekajú a vyvŕtajú otvory do stien a podláh, do ktorých vložia vnútorné odpadové potrubia. Dôležité sú pevné spoje prechodov medzi jednotlivými časťami odpadového systému. Rúrové spoje sa tvoria zasúvacími hrdlami, v ktorých je vložené krúžkové tesnenie. Konce hrdiel musia byť nasmerované proti smeru tečenia. Pri zastrčení hladkého konca rúry do objímky sa O-krúžok roztiahne a vtlačí na svoje miesto. Spoje musia byť vodotesné, aby nedochádzalo k unikaniu splaškových vôd do samotnej stavby alebo jej okolia.

Prefabrikované konce rúr sú skosené (zošikmené), aby sa dali ľahšie vsunúť do objímok. Odpílené rúry môžeme zošikmiť sami pomocou jemného pilníka. Aby v rúre nezostalo nič visieť a nevznikli žiadne vírenia, skosíme pre istotu zľahka aj vnútorné hrany reznej plochy. Po dokončení výstavby kanalizácie musí zhotoviteľ odskúšať prietok a tesnosť. Počas testu nesmie odpadová voda unikať ani vykazovať iné nepravidelnosti. Po dokončení inštalácie nasleduje test potrubia. K testovaniu sa používajú rôzne metódy, ako napríklad napustenie vody alebo vzduchu do potrubia. Takýto test zaistí prípadné úniky. Skúšky tesnosti nám zabezpečila dodávateľská firma a vystavila protokol.

Na hotové odpadové potrubie sa pripájajú sanitárne zariadenia a spotrebiče. Je nutné použiť správne tvarovky a redukcie. Keď sú potrubia úspešne nainštalované a otestované, je potrebné ich pripojiť k vonkajšej kanalizácii. Kanalizačná prípojka je pod zemou - pripravená na pripojenie potrubí. Po pripojení na kanalizáciu sa vykonajú dokončovacie práce.

Alternatívne Systémy Likvidácie Odpadových Vôd

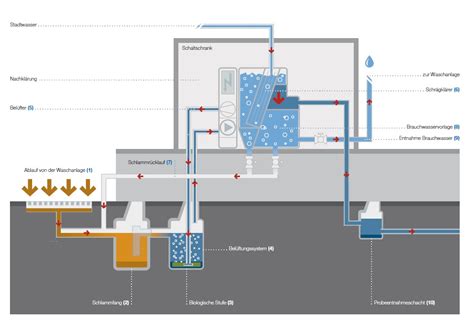

Ak vo vašej oblasti nie je k dispozícii verejná kanalizácia, existujú alternatívy likvidácie a čistenia odpadových vôd. Jednou z možností je inštalácia vlastnej čistiarne odpadových vôd. Toto zariadenie bude čistiť odpadovú vodu na vašom pozemku pred jej vypustením do životného prostredia. Ďalšou alternatívou je septik. Ide o nádrž, v ktorej sa zhromažďuje a rozkladá odpadová voda. Treťou alternatívou je kompostovacia toaleta, ekologický spôsob čistenia odpadových vôd. Tento systém využíva biologické procesy na rozklad prírodného odpadu a výrobu použiteľného kompostu.

Septik je samostatné zariadenie na spracovanie odpadových vôd. Zvyčajne sa inštaluje priamo pod zemou na pozemku domu. Odpadové vody pritekajú do nádrže, kde sa oddeľujú pevné látky od tekutých. V žumpe sa zhromažďuje a dočasne ukladá odpad z domácnosti, kým nie je odvezený na spracovanie. Žumpa môže byť vyrobená z betónu, plastu alebo kovu. Je umiestnená pod zemou v blízkosti stavby.

V novovzniknutých lokalitách rodinných domov vznikajú spoločenstvá, ktoré napríklad problémy s kanalizáciou riešia vybudovaním spoločnej čističky odpadových vôd. Voda z čističky vôd môže ústiť aj do miestneho potoka, do dažďovej kanalizácie prípadne do zeme. Rozdiel v počiatočných nákladoch pri kúpe žumpy a čističky odpadových vôd nie je veľký. Dalo by sa teda povedať, že čistička odpadových vôd je investíciou do budúcnosti. Netreba pritom zabúdať aj na ochranu životného prostredia.

Údržba a Prevencia Porúch

Dlhodobá funkčnosť odpadového potrubia spočíva aj v jeho správnom používaní a pravidelnej údržbe. Je dôležité pamätať na to, že do kanalizácie patrí iba odpadová voda - použitá voda z kuchyne, kúpeľne, ľudské výlučky a toaletný papier. Do odpadu by sa nemali vhadzovať hygienické potreby (vložky, tampóny, vatové tyčinky), plienky, zvyšky jedla, tuky, oleje ani iné pevné predmety, ktoré sa môžu v potrubí zaseknúť a spôsobiť upchatie. Aspoň raz týždenne je odporúčané prepláchnuť odpadové potrubie horúcou vodou. V prípade, že je odtok zanesený vlasmi, zvyškami mydla alebo inými usadeninami, je možné použiť chemický prípravok na uvoľnenie upchatého odpadu. Pravidelné čistenie sprchových hlavíc a prevzdušňovacích koncoviek na vodovodných batériách pomáha udržiavať optimálny prietok vody a predchádzať usadzovaniu vodného kameňa. Zmäkčovač vody pre rodinný dom chráni vaše rozvody, práčku, umývačku, bojler či rýchlovarnú kanvicu pred nežiadúcim vodným kameňom.

V prípade netesnosti odtokového potrubia je dôležité okamžite konať, aby sa predišlo ďalším škodám a možnému zaplaveniu alebo kontaminácii. Zavolajte čo najskôr skúseného inštalatéra a kým budete čakať na jeho príchod, venujte pozornosť nasledujúcim veciam. Ak únik súvisí s vodovodným potrubím, vypnite hlavný prívod vody do domu. Tým sa zabráni ďalšiemu úniku a umožní sa dočasné zastavenie prietoku vody. Ak sa únik nachádza v blízkosti elektrických inštalácií alebo spotrebičov, opatrne vypnite napájanie tejto časti domu. Pod presakujúce potrubie umiestnite nádoby alebo uteráky, aby ste zachytili unikajúcu vodu a zabránili jej šíreniu po miestnosti. Po odstránení poruchy je dôležité postihnuté miesto dobre vysušiť. Na odstránenie vlhkosti a zabránenie vzniku plesní, rias alebo húb použite uteráky, ventilátory alebo odvlhčovače. Ak nemáte znalosti v danom odbore, odporúčame obrátiť sa na inštalačnú firmu.

Neodborný prístup a nekvalitné potrubia môžu spôsobiť závažné problémy. Netesnosť, prasknutia aj nízka odolnosť voči vonkajším vplyvom. Okrem toho môžu nekvalitné potrubia spôsobovať vibrácie, ktoré majú za následok hluk, ktorý sa prenáša po celej sieti odpadových potrubí. Sanácia odpadového potrubia a kanalizácie je inovatívna technológia opravy poškodeného resp. prepadnutého potrubia bez potreby výkopových prác a bez zásahu do životného prostredia. Sanáciou dosiahneme dlhšiu životnosť a prevádzkyschopnosť odpadového potrubia a kanalizácie. Záznamy a dokumenty o odpadových potrubiach si určite uschovajte. Môžu byť užitočné pri stavebných prácach v budúcnosti.
