Ľahšie, rýchlejšie, bezpečnejšie. Tieto tri atribúty charakterizujú rodinu spojovacích svoriek Wago 221. Séria 221 Wago predstavuje úsporu času pre inštalatérov a výrobcov zariadení, rýchlu inštaláciu aj takých zariadení, ktoré majú vyššiu úroveň spotreby energie, a takisto bezpečné inštalovanie dlhých káblových vedení s väčšími prierezmi vodičov.
Upozornenie: Toto je archívny článok z 14.09.2020. Niektoré informácie v ňom už nemusia byť aktuálne a v zhode so súčasným stavom. V prípade pochybností Vám radi poskytneme aktuálne informácie.
Kľúčové vlastnosti a výhody svoriek Wago série 221

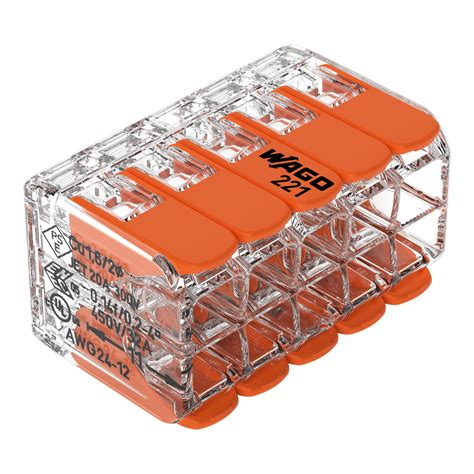

Konektory radu 221 majú dva testovacie otvory: jeden v smere vstupu vodiča a jeden protiľahlý. Tieto ľahko prístupné testovacie otvory poskytujú mimoriadne pohodlné testovacie podmienky. Zárezy na hrane páčky zabraňujú skĺznutiu a uľahčujú držanie konektora pri vkladaní vodiča. Priehľadné puzdro je ideálne na vizuálnu kontrolu pripojenia. K dispozícii je aj voliteľný adaptér na DIN lištu na pohodlnú inštaláciu v rozvodných skriniach.

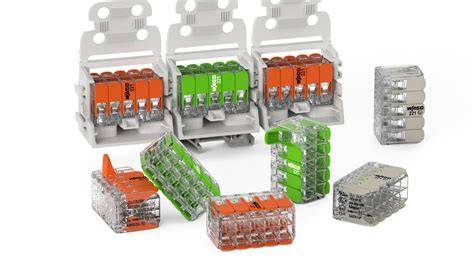

Rozšírenie rodiny o svorky na vodiče až do priemeru 6 mm2 ponúka úplne nové možnosti: výkonné svetelné a signalizačné zariadenia alebo aj klimatizačné systémy v komerčných budovách.
Jednoduchosť inštalácie s Wago 221
Použitie svoriek Wago 221 je mimoriadne intuitívne a efektívne. Postup je vždy rovnaký: Dvihnite páčku, vložte vodiče a zatlačte páčku späť dole - hotovo. Neexistuje jednoduchšie riešenie pre rýchlu, spoľahlivú a bezpečnú inštaláciu.
Páčkové WAGO svorky řady 221 Compact
Praktické príklady použitia svoriek Wago série 221
Ukážeme vám použitie svoriek Wago série 221 na 3 jednoduchých úlohách, ktoré často nastávajú v elektroinštalácii.
1. ÚLOHA: Efektívne využitie priestoru na DIN lište (v kontexte 4x4 inštalácie)
Predstavte si situáciu, keď na DIN lište máme posledných 10 mm miesta a potrebujeme zapojiť ešte jeden okruh (L, N, PE), ale s dvomi prípojnými miestami. Toto je bežný problém v kompaktných rozvodných skriniach, často označovaných ako 4x4 inštalácie, kde je priestor veľmi obmedzený.
- Riešenie 1: Tradičné radové svorkovnice
Tri radové svorkovnice, napr. 2200-1301 (sivá), 2200-1304 (modrá), 2200-1307 (žltozelená), každá po 3,5 mm, t. j. spolu 10,5 mm plus ukončovacia bočnica… To už je oveľa viac ako 10 mm. Toto riešenie teda nie je vhodné, ak navyše potrebujeme vodiče s väčším prierezom ako 1,5 mm2, tak už vôbec nepripadá do úvahy. - Riešenie 2: Improvizácia
Zakrútime kombinačkami drôty dokopy a prelepíme izolačnou páskou (pre istotu). To by bolo asi najlacnejšie riešenie, ktoré však neprichádza do úvahy, a to ani pre amatérov z hľadiska bezpečnosti a noriem. - Riešenie 3: Wago 221 - priestorovo úsporné a bezpečné

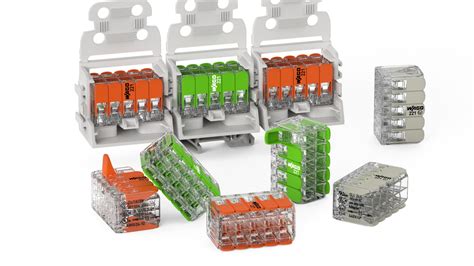

Úlohu vyriešia tri inštalačné svorky s páčkami 221-412 a jeden držiak na DIN lištu 221-500 od spoločnosti Wago. Držiak pojme tri 3-pólové svorky vedľa seba. Dvihnite páčku, vložte vodiče a zatlačte páčku späť dole - hotovo. Toto riešenie poskytuje nielen úsporu miesta, ale aj maximálnu bezpečnosť a prehľadnosť.
2. ÚLOHA: Jednoduché napojenie svietidla (lustrová svorka)
Zo stropu visia dva drôty, na ktoré je potrebné napojiť svietidlo. Klasická situácia pre zapojenie lustrovej svorky.
- Riešenie 1: Špeciálne lustrové svorky Wago
Wago má v ponuke špeciálne lustrové svorky do každej bežnej situácie, keď je inštalácia ideálna - svietidlo s lankami s prierezom 0,5 - 2,5 mm2, zo stropu visia plné vodiče s prierezom 1 - 2,5 mm2 - môžeme použiť svorku 224-101 (alebo pre rozšírený teplotný rozsah do 120 °C je to 221-104). Ale čo ak máme iné vodiče? - Riešenie 2: Nebezpečná improvizácia
Zakrútime kombinačkami drôty dokopy a prelepíme izolačnou páskou (pre istotu). To by bolo asi najlacnejšie, ale to hádam nikomu ani len nenapadne kvôli extrémnemu bezpečnostnému riziku. - Riešenie 3: Wago 221 - univerzálne a elegantné
Potrebujeme 2 kusy svoriek Wago 221-412 a to je všetko. Prípadne ak chceme dodať eleganciu, možno použiť ešte držiak 221-502, ktorý môžeme pomocou skrutky prichytiť k šasi svietidla a máme istotu, že sa vodič alebo svorka nedostanú pred žiarovku a nebudú tieniť. Dvihnite páčku, vložte vodiče a zatlačte páčku späť dole - hotovo.
3. ÚLOHA: Zapojenie bodoviek alebo stropného reproduktora
Klasika na záver - zapojiť “bodovky” alebo pre milovníkov hudby - stropný reproduktor.
- Riešenie 1: Staré dobré „čokoládky“
Najprv uvoľníme 4 skrutky, ale pozor nie príliš, aby nevypadli. Potom tie 4 skrutky utiahneme, ale pozor nie príliš ale zase ani nie príliš slabo. Toto riešenie jednoducho vypadáva z hry kvôli časovej náročnosti, riziku uvoľnenia a nedostatočnému kontaktu. - Riešenie 2: Opäť improvizácia
Zakrútime kombinačkami drôty dokopy a prelepíme izolačnou páskou (pre istotu). Toto by bolo asi najlacnejšie, ale nie riešenie, ktoré spĺňa bezpečnostné normy. - Riešenie 3: Wago 221 - bezkonkurenčné
Áno, opäť sme pri svorkách Wago 221-412. Čo iné? Neexistuje jednoduchšie riešenie. Dokonca, ak potrebujete zapojiť vodiče s prierezom až 6mm2, môžete použiť svorky 221-612. Dvihnite páčku, vložte vodiče a zatlačte páčku späť dole - hotovo.
Prehľad vybraných vlastností svoriek Wago 221
| Vlastnosť | Popis |
|---|---|
| Jednoduchá inštalácia | Dvihnutie páčky, vloženie vodiča, zatlačenie páčky - hotovo. |
| Prierez vodiča | Od 0,5 mm2 do 6 mm2 (v závislosti od modelu), pre plné, lankové a jemne lankové vodiče. |
| Testovacie otvory | Dva ľahko prístupné otvory pre bezpečné a pohodlné testovanie. |
| Vizuálna kontrola | Priehľadné puzdro pre okamžitú kontrolu správneho pripojenia. |
| Montáž | Voľne plávajúca inštalácia alebo s voliteľným adaptérom na DIN lištu / prichytenie k šasi svietidla. |
| Rozšírené možnosti | Modely do výbušného prostredia dostupné na objednávku. |
Musíme však priznať, že svorky Wago 221 môžu byť aj nebezpečné. Sú zaznamenané prípady, keď elektrikár v snahe dovolať sa na záchrannú službu 112 vyťukal na telefóne číslo 221… :)
Základné verzie spojovacích svoriek Wago série 221 nájdete na sklade v našom sortimente produktov, na objednávku vám dokážeme zabezpečiť aj verzie do výbušného prostredia.
Máte záujem o viac informácií k produktom WAGO alebo o technické poradenstvo pri výbere produktu? Prípadne máte inú otázku či požiadavku? Radi vám pomôžeme s výberom a inštaláciou.
