Automatizácia posuvnej brány je dnes takmer nevyhnutnosťou pre zlepšenie komfortu a bezpečnosti. Ak ste sa rozhodli automatizovať vašu posuvnú bránu, montáž pohonu na posuvnú bránu je jedným z najdôležitejších krokov, ktorý vám zabezpečí pohodlie a bezpečnosť. Ak automatická brána funguje tak, ako má, tak si to často ani neuvedomíme. Otvorí sa, zavrie, a my ideme ďalej.
Jednou z najdôležitejších, no často podceňovaných súčiastok, ktoré sa o tento komfort starajú, sú fotobunky. Dobrá správa je, že inštalácia fotobuniek nie je zložitá. Ak máte základné skúsenosti s elektrikou, zvládnete ju za jedno popoludnie.
Prečo sú fotobunky kľúčové pre bezpečnosť posuvnej brány?
Fotobunky sú povinnou súčasťou každej správne nainštalovanej automatickej brány. Zaisťujú, že sa brána nezavrie v nesprávny moment a chránia tak majetok, autá aj ľudí. Ich úloha je jednoduchá: ak sa medzi krídlami brány v čase zatvárania nachádza auto, človek alebo domáce zviera, fotobunky to zaregistrujú a pohon zastaví alebo otvorí bránu späť.
Ide o bezpečnostný prvok, ktorý zabraňuje tomu, aby sa brána zatvorila vo chvíli, keď je v jej dráhe niečo, čo tam nemá byť. Vďaka fotobunkám sa predchádza škodám, nehodám a zraneniam. Vo väčšine prípadov sú fotobunky nielen odporúčané, ale aj povinné. Bez fotobuniek môže dôjsť k zatvoreniu brány v nevhodnom momente. Správne nainštalované fotobunky sú rozdiel medzi bránou, ktorá je bezpečná, a bránou, ktorá môže ublížiť.
Ako fungujú fotobunky a z čoho sa skladajú?
Fotobunky (niekedy označované aj ako infračervené senzory) tvoria bezpečnostný prvok každej modernej automatizovanej brány. Fotobunky tvoria dvojicu - vysielač a prijímač - ktoré sa montujú oproti sebe cez otvor brány. Jedna strana vysiela neviditeľný infračervený lúč, druhá ho prijíma. Infračervený lúč medzi nimi musí byť neprerušený, inak sa brána nezatvorí. Pokiaľ lúč nie je ničím prerušený, brána sa môže bezpečne pohybovať.
Pre zapojenie fotobuniek je potrebný kábel - minimálne 2 vodiče pre vysielač, 3-4 pre prijímač (podľa modelu). Fotobunky sa dodávajú ako kompletný pár vysielač + prijímač. Príkladom sú fotobunky CAME DIR10 s dosahom 10 metrov alebo NICE Era EPM s dosahom 30 metrov, ktoré nájdete v ponuke.
Výber správnych fotobuniek pre vašu bránu
Nie všetky fotobunky sú rovnaké. Niektoré sú vhodné len pre konkrétne typy pohonov, iné sú univerzálnejšie. Pri výbere preto nestačí pozerať len na cenu.
- Kompatibilita s pohonom: Najdôležitejšie je, aby fotobunky technicky sedeli k typu pohonu, ktorý používate. Väčšina moderných systémov funguje s napätím 12 alebo 24 voltov, ale vždy je dobré si to overiť v technickej dokumentácii.
- Dosah: Bežné fotobunky pracujú s dosahom približne 10 metrov, čo postačuje pre väčšinu bežných brán. V prípade širšieho prejazdu alebo netradičnej konštrukcie je lepšie zvoliť model s dlhším dosahom.
- Stupeň krytia (IP rating): Ak budú fotobunky vystavené dažďu alebo priamemu slnku, je vhodné zvoliť typ s vyšším stupňom krytia, ideálne IP44 alebo viac.
- Nastaviteľnosť: Niektoré fotobunky umožňujú jemné doladenie citlivosti alebo majú nastaviteľný uhol lúča. Pre bežné použitie to nie je nutnosť, ale ak máte netypické podmienky, môže to byť výhoda.
V ponuke nájdete kompletnú ponuku fotobuniek pre brány pre všetky bežné značky pohonov. Ak už máte pohon brány, no fotobunky ste zatiaľ neriešili, overte si, či ich systém podporuje a aký typ bude najvhodnejší. Naopak, ak pohon ešte len vyberáte, odporúčame rovno zvážiť celý set aj s bezpečnostnými prvkami.
Podrobný návod na montáž fotobuniek na posuvnú bránu
Inštalácia fotobuniek si vyžaduje dodržiavanie správneho postupu a využitie kvalitných produktov.
1. Príprava pred inštaláciou
Pred akýmkoľvek zásahom do riadiacej jednotky pohonu odpojte napájanie na hlavnom ističi - tento krok nepreskakujte. Následne naplánujte trasu kábla od každej fotobunky k riadiacej jednotke. Ak vediete kábel pod zemou, použite husí krk (flexibilnú chráničku) priemeru 25 - 32 mm. Hĺbka v nezamŕzajúcej zóne je minimálne 40 cm, ideálne 60 cm. Dĺžku kábla si nasekajte s rezervou - radšej o meter viac, než sa dotiahnuť tesne.
2. Určenie ideálnej polohy pre fotobunky
- Výška nad zemou: Štandard je 40 - 60 cm. Lúč musí byť vyššie, než aby ho prerušilo auto prechádzajúce cez bránu, ale dostatočne nízko, aby zachytil malé dieťa alebo zvieratko.
- Vzdialenosť od osi pohybu brány: Aspoň 5 cm. Fotobunky musia byť umiestnené tak, aby ich samotná brána pri otváraní a zatváraní neprerušovala - inak bránu nikdy nezatvoríte.
- Dva páry pri širších vjazdoch: Ak je vjazd širší ako 4 metre alebo je bránou možné prejsť aj pešo popri aute, odporúča sa inštalovať dva páry fotobuniek v rôznej výške - napríklad 30 cm a 70 cm.
- Oproti priamemu slnku nie: Vysielač orientujte tak, aby jeho prijímač nebol cez deň priamo osvetlený slnkom.
3. Fyzická montáž fotobuniek
Pri povrchových fotobunkách rozoberte fotobunku - väčšinou stačí odskrutkovať predný kryt. Označte si polohu skrutiek na stĺpe, navŕtajte otvory a vsaďte hmoždinky. Pri kovových stĺpoch použite samorezné skrutky alebo pop-nitky. Pri zápustných fotobunkách, napríklad typu CAME DELTA-I, je postup mierne odlišný - do stĺpa sa vyreže priehlbeň podľa šablóny, telo fotobunky sa vloží dovnútra a kryt zostane zarovno s povrchom stĺpa.
FWS 50 FWS 60 - Facade INSTALLATION VIDEO

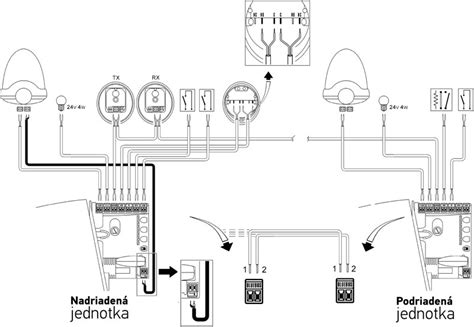

4. Elektrické zapojenie a nastavenie
Tu je to, kde sa mnoho ľudí zasekne - každý výrobca má trochu inú logiku zapojenia. Pre konkrétny typ pohonu si vždy pozrite elektrickú schému v manuáli. Dôležité je, že ak na riadiacej jednotke nezapájate fotobunky, väčšinou musí byť medzi svorkami vstupu drôtený mostík (short). Ak fotobunka nemá DIP prepínače, tak tento krok môžete preskočiť. Ak máte iba jeden pár fotobuniek, väčšinou netreba nič meniť - nastavenie z výroby funguje.
5. Zarovnanie infračerveného lúča
Ani dokonale nainštalované fotobunky nebudú fungovať, ak infračervený lúč vysielača netrafí priamo do prijímača. Pozrite sa na prijímač - má indikačnú LED signalizujúcu stav lúča. Jemne otáčajte telom vysielača alebo prijímača (niektoré modely majú otočné kĺby), až kým sa LED nerozsvieti stabilne. Zarovnávanie je frustrujúcejšie, ako vyzerá - pri vzdialenosti 8-10 metrov sa 2 mm odchýlka na vysielači prejavia ako niekoľko centimetrov na prijímači. Zafixujte skrutky v správnej polohe a zatvorte kryt.
6. Testovanie funkčnosti
Bez tohto kroku nie je inštalácia hotová. Skúste zatvoriť bránu ovládačom. Tento test urobte minimálne 3-krát z rôznych pozícií lúča (bližšie k vysielaču, uprostred, bližšie k prijímaču). Uistite sa, že fotobunky správne reagujú na prerušenie lúča a brána zastaví alebo cúvne.
Najčastejšie chyby pri inštalácii fotobuniek
Pri inštalácii fotobuniek sa možno stretnúť s niekoľkými bežnými chybami, ktoré môžu brániť ich správnemu fungovaniu:
- Ponechaný mostík na vstupe fotobuniek v riadiacej jednotke, ktorý by mal byť odstránený.
- Zamenené TX (vysielač) a RX (prijímač) - vysielač bol pripojený na svorky prijímača alebo naopak.
- Zlé zarovnanie infračerveného lúča - ide o najčastejšiu príčinu nefunkčnosti.
- Kábel vedúci v jednej chráničke so silnoprúdom, čo môže spôsobovať rušenie a falošné prerušenia lúča.
- Zabudnuté odpojenie napájania pred začatím práce, čo môže byť nebezpečné.
Údržba pre dlhodobú spoľahlivosť
Aby fotobunky spoľahlivo plnili svoju bezpečnostnú úlohu, nestačí ich len nainštalovať. Rozhoduje aj správne nastavenie a pravidelná údržba. Dôležité je tiež pravidelné čistenie, najmä vonkajších častí fotobuniek, kde sa môže usádzať prach, lístie alebo pavučiny. Tým sa zabezpečí nepretržitý a spoľahlivý chod vašej automatizovanej posuvnej brány.
