Výber správneho elektromerového rozvádzača je kľúčovým krokom pri pripájaní objektu do distribučnej siete. Model EJ1R predstavuje jednoelektromerový, jednosadzbový a jednofázový rozvádzač, ktorý je určený na meranie spotreby elektrickej energie. Je vhodný pre rodinné domy, chaty a výrobné objekty podnikateľskej činnosti.
Možnosti inštalácie: Pilier vs. nástenné prevedenie
Elektromerový pilier je prevedenie rozvádzača, kde k rozvádzačovej skrini pridávame pilier alebo pilier so zemným dielom, aby sme dosiahli požadovanú výšku skrine nad zemou. Taktiež v ňom vieme skryť prívodné káble, ktoré vychádzajú zo zeme.
- Variant bez zemného dielu: Volíme v prípade, keď máme vopred vybudovanú pevnú podstavu, napr. betónový základ, o ktorú rozvádzač ukotvíme cez jeho dno.
- Variant so zemným dielom: Volíme, keď nemáme o čo rozvádzač uchytiť - nemáme k dispozícii stenu, o ktorú by sme ho uchytili alebo nemáme k dispozícii pevnú podstavu. Rozvádzač so zemným dielom zakopávame do zeme, do hĺbky zhruba 400-500mm, pričom betónovanie nie je nutné.
Takémuto rozvádzaču hovoríme aj „voľne stojaci rozvádzač“. Takýto rozvádzač je ideálny pre novostavby, kde ešte na pozemku nie je vybudovaný ani plot, ale rozvádzač už môžeme umiestniť na hranicu pozemku - ako udáva predpis.
Keď si elektriku zapája vodár sám je to divočina :-)
Technické špecifikácie a vybavenie

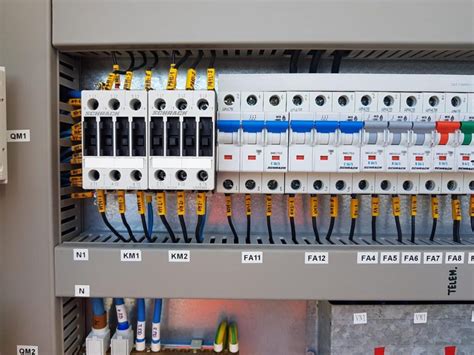

Výrobok zodpovedá norme STN EN 604 39. Skriňa je z plastu s vnútornou výzbrojou, ktorá obsahuje plastovú montážnu dosku z nehorľavého materiálu. Jej súčasťou je tiež DIN lišta, na ktorej sú osadené svorky na pripojenie prívodného kábla, svorka pre uzemnenie a ističe.
Prehľad možností konfigurácie rozvádzača EJ1R
| Parametre | Štandardné vyhotovenie | Možnosti na požiadanie |
|---|---|---|
| Sústava | TN-C | TN-C-S |
| Menovitý prúd | do 40A | do 80A |
Dôležité je upozorniť, že jednofázový jednotarifný elektromerový rozvádzač EJ1R neumožňuje dvojtarifné meranie, nemôžete s ním teda využívať elektrinu v lacnejšej sadzbe. Rozvádzač sa dodáva bez hlavného ističa, ktorý je potrebné objednať osobitne podľa hodnoty určenej v zmluve o pripojení.
Montáž a servisné odporúčania
Pre zapojenie rozvádzača budeme potrebovať krížový a plochý šróbovák pre upevnenie krytov a imbusový kľúč číslo 5 na pripojovacie svorky. Povinnou súčasťou sú tiež označovacie štítky, ktoré obsahujú názov výrobcu, typ a jedinečné výrobné číslo. Dvere sú osadené zámkom na kľúč v tvare štvorca s rozmerom 6x6 mm.
Pri inštalácii nezabudnite na uzemnenie:
- Je potrebné zakúpiť svorku SR03.
- Touto svorkou sa napojí privedený uzemňovací oceľový drôt FeZn s priemerom 10 mm.
- Súčasťou je 30 cm dlhý zelenožltý vodič CYA16, ktorý je k svorke pripevnený očkom.
Naše rozvádzače spĺňajú kritériá slovenských distribučných spoločností, čo zaručuje revíziu a pripojenie do siete bez obáv. Na rozdiel od konkurencie používame robustné mosadzné svorky, ku ktorým máte lepší prístup, sú odolné a znesú až 100 A.
