Článok je zameraný na problematiku osadenia dverných výplní vo vnútorných a vonkajších zvislých nosných a deliacich konštrukciách. Dvere sú výplňou stavebného otvoru a sú tvorené dverným krídlom, zárubňou („futrom“) a kovaním. Dvere umožňujú prechod z vonkajšieho prostredia do vnútorného (exteriérové dvere) a pohyb medzi vnútornými priestormi (interiérové dvere). Oddelujú jednotlivé priestory a podľa typu majú tepelnoizolačnú, akustickú, bezpečnostnú, protipožiarnu a estetickú funkciu.
Zobrazenie dverí v projektovej dokumentácii
V pôdoryse sa obrys ostenia dverného otvoru zobrazuje v reze a kreslí sa veľmi hrubou plnou čiarou, výplň otvoru a spôsob otvárania dverí sa kreslia hrubou plnou čiarou. Ak majú dvere prah a prah vystupuje nad úroveň podlahy, zobrazuje sa prah v pôdoryse ako viditeľná hrana v pohľade hrubou plnou čiarou. V prípade, že dvere prah nemajú, zobrazuje sa hrana nadpražia ako viditeľná hrana nad rovinou rezu hrubou čerchovanou čiarou.
Dvere sú navyše označené v ose položkou v kružnici s označením dverí a často tiež informáciou, či sa jedná o dvere ľavé alebo pravé. Vo zvislom reze sa obrys nadpražia zobrazuje v reze a kreslí sa veľmi hrubou plnou čiarou. Obrys ostenia sa zobrazuje v pohľade a kreslí sa hrubou plnou čiarou.
Autocad - How to Insert Doors quickly in all directions
Typy zárubní a princípy osadenia
Obložková zárubňa
Obložková zárubňa je osadená do vopred pripraveného otvoru. Pre bežné obložkové zárubne sa uvažuje rozšírenie otvoru na každú stranu o 50 mm. Obložková zárubňa má určitú hrúbku - je treba stavebný otvor vykonať vo väčšej šírke a výške, než je následne požadovaná svetlá (priechodná) šírka a výška vlastných dverí.
Oceľová zárubňa

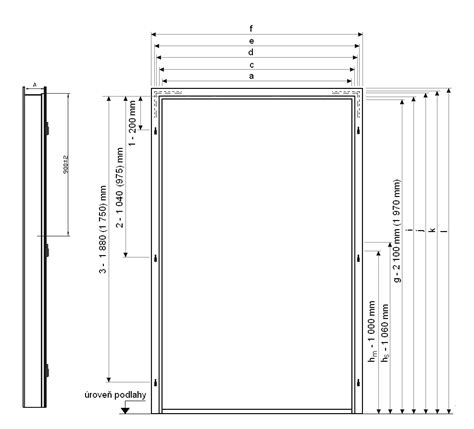

Oceľová zárubňa v nosnej stene je osadzovaná do vopred pripraveného otvoru a je kótovaná koordinačnými rozmermi otvoru doplnenými o menovité rozmery na osu dverí. Koordinačný rozmer pre oceľovú zárubňu v nosnej stene musí byť väčší min. o 100 mm na každú stranu. Do stavebného otvoru je zárubňa výškovo a smerovo umiestnená, zaistená a následne je vykonané dozdění otvoru v ostení a v nadpraží.
Tabuľka: Odporúčané postupy pri osadzovaní
| Typ zárubne | Spôsob osadenia | Hlavná požiadavka |
|---|---|---|
| Obložková | Do vopred pripraveného otvoru | Presné kótovanie otvoru |
| Oceľová | Do otvoru s následným dozděním | Zaistenie zvislej a vodorovnej polohy |
| Rámová | Ukotvenie do obvodového plášťa | Tepelno-technická tesnosť |
Montáž a časté chyby
Montáž zárubní nie je náročná, ale musíte sa na ňu správne pripraviť. Otvor vo stene vyčistite, aby sa náhodou nestalo, že zárubne do neho nezapadnú. K pevnému a trvalému upevneniu budete potrebovať montážnu penu, ktorá predstavuje najrýchlejší a najjednoduchší spôsob osadenia. Pri montáži dverí sa môžete dopustiť spousty zbytočných chýb, kvôli ktorým dvere netesnia, nesedia, samy sa zatvárajú alebo sa ťažko otvárajú.
Najčastejšie chyby pri montáži:
- Nepresné meranie dverného otvoru.
- Zlá nivelácia koľajnice alebo zárubne.
- Nedostatočné upevnenie k podkladu.
- Ignorovanie nosnosti steny pri ťažkých dverách.
- Predčasné zaťaženie zárubne pred vytvrdnutím peny.

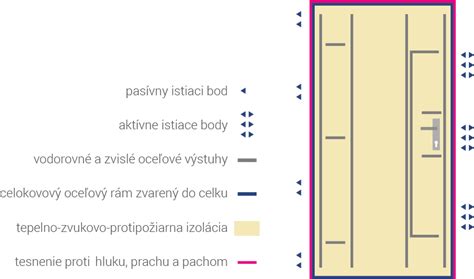

Správne osadenie dverí má za následok zaistenie požadovaných funkcií dverí a ich ľahkú údržbu. V prípade posuvných dverí do puzdra je nutné do zvislej konštrukcie inštalovať puzdro a preklad musí byť osadený nad celým stavebným otvorom vrátane puzdra. Pri montáži bezpečnostných dverí je nutné dodržať nielen predpisy výrobcu, ale aj príslušné bezpečnostné normy.
