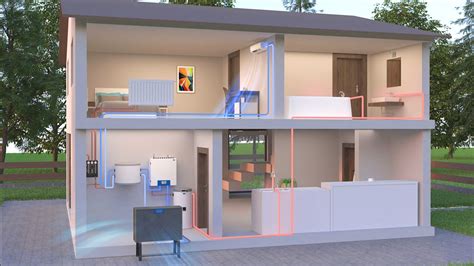

Čerpadlá Grundfos COMFORT sú jasnou voľbou pre cirkuláciu teplej vody v rodinných domoch a iných obytných budovách. Bezpečné, spoľahlivé a energeticky efektívne čerpadlá COMFORT zabezpečia okamžitý prívod teplej vody v malých aj väčších obytných budovách. Na rozdiel od vodovodných sústav, cirkulácia neslúži na rozvod teplej vody do kohútikov - na to slúži domáca vodáreň. Úlohou cirkulačného čerpadla je kompenzovať tepelné straty v potrubí, keď sú všetky kohútiky zatvorené. Aj vo viacgeneračných rodinných domoch cieľová hodnota zriedka presahuje 0,4 m³/h a takmer nikdy túto hranicu neprekročí, ak sú potrubia dobre izolované. Čerpadlá COMFORT spĺňajú výrobné odporúčania pre rýchlostné limity.
Prečo si vybrať Grundfos COMFORT?
Čerpadlá COMFORT ponúkajú množstvo konštrukčných riešení, ktoré zaručujú ich dlhodobú a spoľahlivú prevádzku. Tým je čerpadlo chránené pred chemickými reakciami s kyslíkom a minerálmi rozpustenými vo vode. Vďaka tomu sú čerpadlá COMFORT schválené na použitie s pitnou vodou a dokážu fungovať vo vode s neobmedzenou tvrdosťou. To je možné vďaka jedinečnému dizajnu kombinovaného rotora a obežného kolesa, ktoré sú umiestnené na jednom ložiskovom bode pomocou magnetických síl.
Usadeniny cudzích látok a vodného kameňa v čerpadle sa dajú ľahko vyčistiť vďaka odnímateľnému dizajnu hlavy čerpadla a obežného kolesa. Ak v sústave dôjde voda, čerpadlo COMFORT sa zastaví vďaka funkcii ochrany proti chodu nasucho. Čerpadlá COMFORT sú kompaktné a nenáročné na montáž.
Jednoduchá výmena a inštalácia
Hlava čerpadla COMFORT je navrhnutá tak, aby vyhovovala všetkým bežným mosadzným telesám čerpadiel rôznych značiek. To znamená, že ak potrebujete vymeniť staré čerpadlo, môžete jednoducho odskrutkovať starú hlavu a vymeniť ju za novú hlavu čerpadla COMFORT. Všetky čerpadlá COMFORT sa dodávajú s pripojeným káblom alebo zástrčkou, čím sa skracuje čas a znižujú náklady na inštaláciu. Sú chránené dvojitou elektrickou izoláciou, takže nepotrebujú uzemnenie.
Prevedenia s označením „X“ COMFORT sa navyše dodávajú s uzatváracím alebo izolačným ventilom a spätným alebo kontrolným ventilom. Prevedenia pre severoamerický trh majú ventily zabudované do krytov. Jediným pohybom môžete čerpadlo izolovať bez potreby vypúšťania celej sústavy, čo výrazne uľahčuje údržbu a predchádza dodatočným nákladom na samostatné komponenty.
Príprava pred inštaláciou
Pred samotnou inštaláciou si dôkladne prečítajte montážny návod. Je dôležité zabezpečiť, aby bola sústava pripravená na montáž čerpadla COMFORT. Najprv sa uistite, že v sústave je namontovaný spätný a uzatvárací ventil. Ak je sústava rozvetvená, uistite sa, že je vybavená vyvažovacími ventilmi a je hydraulicky vyvážená.
Ak je sústava pod tlakom, zabezpečte izoláciu oblasti, do ktorej inštalujete čerpadlo. Dávajte si pozor na horúcu vodu vo vnútri čerpadla.
Montáž cirkulačného čerpadla
Šípka na telese označuje smer prietoku vody cez čerpadlo. Ak boli s čerpadlom dodané ventily, uistite sa, že ste uzatvárací ventil priskrutkovali v smere proti toku a spätný ventil v smere toku. Keď čerpadlo nasadzujete na potrubie, namontujte s ním aj dodané tesnenia.

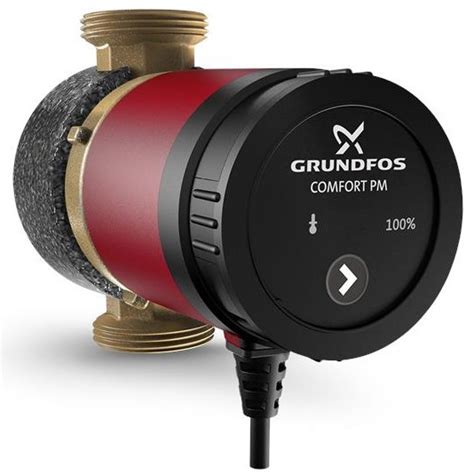

Čerpadlá COMFORT je možné namontovať vertikálne, horizontálne a s hlavou čerpadla smerujúcou nadol. Nech už čerpadlo namontujete akokoľvek, uistite sa, že po inštalácii kábel smeruje nadol. Ak potrebujete otočiť displej čerpadla, uvoľnite spojovaciu maticu a otočte hlavu čerpadla do požadovanej polohy.
Inštalácia externých snímačov teploty
Pri variantoch čerpadiel s režimom AUTOADAPT s externými snímačmi teploty nájdete ku krytu riadiacej skrinky pripevnený snímač a kábel snímača. Nesmiete ťahať za kábel snímača - hrozí tým poškodenie. Jemne odviňte kábel snímača na požadovanú dĺžku otáčaním riadiacej skrinky proti smeru hodinových ručičiek, podľa dostupnosti v konkrétnych krajinách.
Odvzdušnenie sústavy
V sústave nesmie byť vzduch, inak nebude správne fungovať. Ak sústava nemá odvzdušňovací ventil, zrejme budete musieť sústavu prepláchnuť cez teleso čerpadla. Na izoláciu sústavy zatvoríte uzatvárací ventil a potom demontujte hlavu čerpadla. Grundfos poskytuje odvzdušňovacie príruby ako voliteľné príslušenstvo. Nasaďte odvzdušňovaciu prírubu na teleso čerpadla a na prírubu namontujte hadicu. Potom otvorte uzatvárací ventil pred čerpadlom a umožnite vode vytekať, až kým sa v potrubí neuvoľní vzduch.
Pripojenie k napájaniu
Nakoniec pripojte čerpadlo COMFORT k zdroju napájania. Upozorňujeme, že kábel so zástrčkou je súčasťou všetkých modelov, s výnimkou Veľkej Británie, kde si používatelia musia kábel zakúpiť samostatne. Zapnite čerpadlo a vypustite všetok zvyšný vzduch. To sa dá dosiahnuť niekoľkonásobným vypnutím a zapnutím čerpadla.
Nastavenie prevádzkových režimov čerpadla COMFORT
Čerpadlá COMFORT TDT ponúkajú pokročilé riadiace režimy, ako je časovač a regulácia teploty, ktoré umožňujú optimalizovať spotrebu energie a komfort. V nasledujúcej časti sa pozrieme na to, ako fungujú a ako sa dajú nastaviť.
Ako naprogramovať časovač obehového čerpadla vody Grundfos
Režim časovača

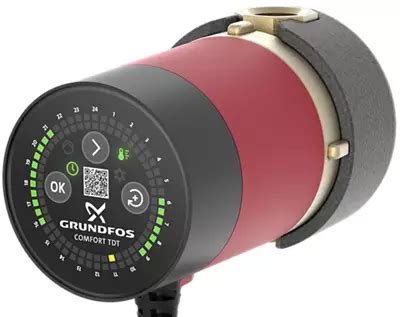

Režim časovača umožňuje nastaviť presné časové úseky, v ktorých má čerpadlo bežať. Keď sú obyvatelia v práci, nebude sústava na cirkuláciu teplej vody v prevádzke, čím zabráni spotrebe energie zo zdroja ohrevu. Stlačením tlačidla so šípkou na rozhraní čerpadla môžete prepínať medzi tromi riadiacimi režimami čerpadla. Ak chcete aktivovať režim nastavenia, stláčajte tlačidlo so šípkou, kým symbol ozubeného kolesa nezasvieti na zeleno.
Pri programovaní časovača je prvým krokom nastavenie času. Stlačte tlačidlo na vykonávanie zmien na rozhraní čerpadla a nastavte oranžový indikátor na aktuálny čas. Ak meniace tlačidlo stlačíte a podržíte, indikátor sa pohybuje rýchlejšie. Teraz môžete nastaviť časové úseky, v ktorých by malo čerpadlo bežať. Na zmenu výrobných nastavení zmeňte blikajúci indikátor prevádzkového času stlačením meniaceho tlačidla. Keď je zvolený osvetlený časový úsek, stlačením tlačidla OK ho deaktivujete. To spôsobí, že prevádzka čerpadla sa vo vybranom období zastaví. Ak chcete časový úsek aktivovať, vyberte si niektorý čas a stlačte OK. Keď ste s nastavením spokojní, schému potvrďte stlačením tlačidla so šípkou.
Regulácia teploty
Režim časovača je možné tiež kombinovať s reguláciou teploty. Keď je čerpadlo cez plánované časové úseky v režime regulovania teploty, zapne sa, keď teplota vody klesne pod určitú hodnotu. Na aktivovanie režimu regulácie teploty stlačte tlačidlo so šípkou, kým sa nerozsvieti zelená ikona teplomera.
