Profesionálny správca futbalového ihriska dbá o kvalitný trávnik v dobrej rastovej kondícii. Automatický závlahový systém zabezpečuje dostatočnú vodu pre koreňový systém a je preto dôležitou investíciou pre úspešný rast trávnika. Na futbalovom ihrisku sa dnes bežne inštalujú automatické závlahy trávnika, ktoré nahrádzajú doteraz používané zavlažovacie bubny s hadicou, ktoré bolo potrebné manuálne premiestňovať, rozťahovať a spúšťať. V rámci modernizácie sú do hracej plochy umiestňované zavlažovacie hadice, z ktorých sú napájané zavlažovacie trysky ukryté priamo v trávniku. Zabezpečuje sa tým optimálna starostlivosť o trávnatý povrch pri súčasnom zvýšení efektivity hospodárenia s vodnými zdrojmi.
Kľúčové komponenty automatického závlahového systému
Automatický závlahový systém pre futbalové ihriská zahŕňa niekoľko kľúčových komponentov, ktoré spoločne zabezpečujú efektívne a spoľahlivé zavlažovanie. Sú to:
- Postrekovače: Rozmiestnené na hracej ploche.
- Elektromagnetické ventily: Umožňujú precízne riadenie jednotlivých sekcií zavlažovania.
- Rozvody vody z PE rúr: Zabezpečujú distribúciu vody po celom ihrisku.
- Riadiaca jednotka: Automatizuje chod systému.
- Senzor: Často zrážkové čidlo, ktoré blokuje zavlažovanie počas prirodzených zrážok.
Je dôležité mať informácie o výdatnosti vodného zdroja pre plánovanie systému, či už je to studňa, vodný tok, retenčná nádoba alebo kombinácia zdrojov s doplneným čerpadlom na požadovaný výkon. Závlahový systém pre futbalové ihrisko využíva k dispozícii dostupný vodný zdroj na určenie počtu sekcií a postrekovačov. V prípade nedostatku vody môže byť doplňovaná z retenčnej nádoby, aby bola záruka dostatočného množstva vody pre závlahový systém.
Význam filtračného systému
Pri zavlažovaní futbalového ihriska je dôležité mať k dispozícii čistú vodu, preto sa odporúča inštalácia kvalitného filtračného systému. Tým sa zabráni poruchovosti rotačného postrekovača a zabezpečí sa efektívne zavlažovanie trávnika.
Manažment vodných zdrojov a jeho modernizácia
Pred modernizáciou systému prevádzkovateľ ihriska často čelil viacerým technickým komplikáciám. Pôvodný odber vody z blízkeho potoka bol neefektívny, vyžadoval časté čistenie nasávacieho koša a manuálne dopĺňanie vody do nasávacej vetvy pred každým spustením čerpadla. Takýto spôsob napájania nebol kompatibilný s nárokmi nového plnoautomatického systému. Staré čerpadlo malo navyše veľkú spotrebu elektrickej energie, čo bolo nehospodárne.

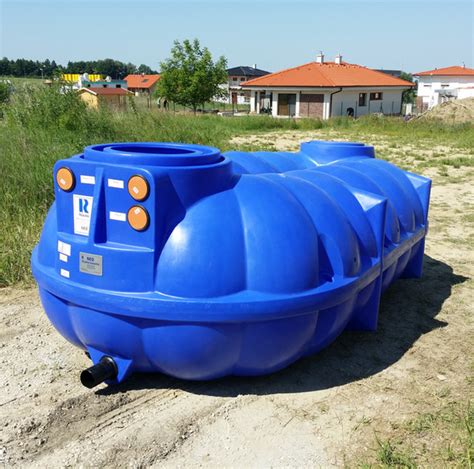

Ako efektívnejšie riešenie býva zvolená vlastná studňa. Voda z tohto zdroja je následne čerpaná do akumulačnej nádrže, ktorá slúži ako rezervoár pre automatizovaný systém. Voda z takejto nádrže nemusí slúžiť len na zavlažovanie futbalového trávnika, ale aj pre potreby mestského hasičského zboru a na zavlažovanie kvetinových záhonov v meste.
Varianty rozmiestnenia postrekovačov na futbalovom ihrisku
V praxi sa používa niekoľko variant návrhu automatického závlahového systému. Variantmi sa zohľadňuje výdatnosť vodného zdroja a rozmery futbalového ihriska, ktoré sa veľmi často líšia. Nasledujúca tabuľka sumarizuje základné varianty rozmiestnenia postrekovačov:
| Variant | Počet postrekovačov / sekcií | Prietok vody na sekciu (l/min) | Pripojenie postrekovača | Závit elektromagnetického ventilu | Počet ventilových boxov | Výhody |
|---|---|---|---|---|---|---|
| A | 24 (18 okrajových + 6 stredových) / 12 sekcií | 160-230 | 1“ výsuvný | 6/4“ | 6 (každý s 2ks ventilmi) | Menšie množstvo vydrážkovaných rýh |
| B | 24 (18 okrajových + 6 stredových) / 24 sekcií | 80-115 | 1“ výsuvný | 1“ | 6 (každý s 4ks ventilmi) | Skrátený zavlažovací čas (s rýchlou rotáciou postrekovača) |
| C | 13 (10 okrajových + 3 stredových) / 13 sekcií | 210-240 | 6/4“ výsuvný (často s integrovaným ventilom) | Integrovaný v tele postrekovača | 2 (s odvodňovacími ventilmi) | Minimálny vstup drážkovacieho mechanizmu, nízky počet komponentov |
Rozmiestnenie postrekovača - Variant A
Variant s 24 postrekovačmi (18 okrajových + 6 stredových) a 12 sekciami sa vyznačuje prietokom vody na jednej sekcii 160-230 l/min, v závislosti od tlaku, typu a konkrétnej značky postrekovača. Všeobecne sa jedná o výsuvný postrekovač s 1“ pripojením. Do systému je zaradený elektromagnetický ventil so 6/4“ závitom. Na ihrisku je rozmiestnených 6 ks ventilových boxov, každý jeden je vybavený 2ks elektromagnetickými ventilmi. Výhodou tohto variantu je menšie množstvo vydrážkovaných rýh v hracej ploche ihriska potrebných pre uloženie PE rúr.
Rozmiestnenie postrekovača - Variant B
Variant s 24 postrekovačmi (18 okrajových + 6 stredových) a 24 sekciami sa vyznačuje prietokom vody na jednej sekcii 80-115 l/min, v závislosti od tlaku, typu a konkrétnej značky postrekovača. Všeobecne sa jedná o výsuvný postrekovač s 1“ pripojením. Z dôvodu skrátenia zavlažovacieho času pri každom jednom postrekovači je v tomto variante vhodné použiť postrekovač s rýchlou rotáciou. Do systému je zaradený elektromagnetický ventil s 1“ závitom. Na ihrisku je rozmiestnených 6 ks ventilových boxov, každý jeden box je vybavený 4ks elektromagnetickými ventilmi. V prípade, ak je zdroj vody dostatočný, to znamená že máme k dispozícii prietok vody v rozmedzí 160-230 l/min, môžeme riadiacou jednotkou otvárať 2ks elektromagnetických ventilov súčasne, čo znamená, že reálne máme len 12 sekcií. Je to variant s výhodnou obstarávacou cenou za závlahový materiál a zároveň je zaujímavý z dôvodu skrátenej doby zavlažovania trávnika na ihrisku oproti základnému variantu 24 postrekovačov = 24 sekcií.
Rozmiestnenie postrekovača - Variant C
Tento variant (13 postrekovačov = 13 sekcií, z toho 10 okrajových + 3 stredové) sa vyznačuje prietokom vody na jednej sekcii 210-240 l/min, v závislosti od tlaku, typu a konkrétnej značky postrekovača. Všeobecne sa jedná o výsuvný postrekovač so 6/4“ pripojením, prevažne už so zabudovaným elektromagnetickým ventilom v tele postrekovača. Na ihrisku sú umiestnené 2 ks ventilových boxov s odvodňovacími ventilmi určených pre hlavný rozvod. Tento variant zavlažovania ihriska sa vyznačuje minimálnym vstupom drážkovacieho mechanizmu do hracej plochy ihriska, oproti ostatným používaným variantom a tiež nízkym počtom použitých komponentov - postrekovače a elektromagnetické ventily. Požiadavka na tlak vody kolíše taktiež v závislosti od typu a konkrétnej značky postrekovača.
Špecifické postrekovače a rozmetadlá pre futbalové trávniky
Existujú špecializované postrekovače a rozmetadlá, ktoré sú ideálnou voľbou pre efektívnu aplikáciu hnojív, piesku alebo iných materiálov na futbalové trávniky. V ponuke nájdete produkty od osvedčených značiek ako sú Toro a Dakota, ktoré vynikajú precíznosťou, spoľahlivosťou a jednoduchou obsluhou.
SUPER 6452” rotačný postrekovač
Je to výsuvný postrekovač pre športové ihriská, vyrobený ako veľká zavlažovacia pištoľ. Umožňuje veľký polomer zavlažovania a môže byť použitý na športové ihriská ako futbal, rugby, baseball. Veľký polomer umožňuje inštaláciu na vonkajších častiach mimo ihriska, čím sa predchádza jeho poškodeniam. Môže pracovať s vysokým tlakom pre dosiahnutie maximálnej vzdialenosti.
Hunter G885 E
Tento model je vlajkovou loďou v segmente golfových rotorov, navrhnutý pre precíznu závlahu veľkých športových plôch. Disponuje integrovaným elektromagnetickým ventilom v hlave, čo umožňuje individuálne ovládanie každého postrekovača zvlášť. Vďaka technológii PressurePort a systému troch trysiek dosahuje G885 bezkonkurenčnú rovnomernosť distribúcie vody. Model je vybavený pokročilým dekodérom priamo v hlave (verzia E) a umožňuje prepínanie režimov On / Off / Auto manuálne priamo na postrekovači.
Ďalšie typy postrekovačov a rozmetadiel
- Eco 250G: Pozinkovaný stroj vhodný na celoročné použitie vrátane zimy. Veľký objem a vysoká výkonnosť sú pre tento univerzálny stroj charakteristické.
- Diskové rozmetadlá: Umožňujú široké spektrum aplikácií od jemného práškovania až po plnenie dier po prevzdušňovaní hrubou vrstvou piesku.
- Rozmetadlo hnojiva: Určené pre iný sypký materiál, ktorý sa upevňuje na úžitkové vozidlo Workman.
- Ťahaný rozmetač: S väčšou kapacitou zásobníka než u modelu 1800.
- Kompaktné postrekovače: Vhodné pre poľnohospodárstvo, záhradníctvo, športový trávnik a postrek postrekovania.
- Postrekovače Demount: Kompletné samostatné postrekovacie systémy pre montáž na úžitkové vozidlá, pick-upy a iné vhodné vozidlá.
- Postrekovače namontované na traktore: Vhodné na postrekovanie v poľnohospodárstve, záhradníctve, na športových trávnikoch a záhradných postrekoch.
Úspešná realizácia projektu automatického zavlažovania
V mesiaci august bol na miestnom futbalovom ihrisku úspešne zrealizovaný projekt, ktorého cieľom bola modernizácia a vybudovanie plne automatického zavlažovacieho systému hracej plochy. Hlavným zámerom bolo zabezpečiť optimálnu starostlivosť o trávnatý povrch pri súčasnom zvýšení efektivity hospodárenia s vodnými zdrojmi.
Technické riešenie zavlažovania
Inštalácia bola vykonaná v súlade s vypracovanou projektovou dokumentáciou, ktorá zohľadňuje špecifické nároky futbalového trávnika na rovnomernú distribúciu vlahy. Kľúčovými komponentmi systému sú:
- Postrekovače: Na hracej ploche bolo inštalovaných celkovo 24 postrekovačov, ktoré sú strategicky rozmiestnené na vzájomný dostrek a tvoria pravidelný štvorcový spon.
- Riadiaca jednotka: Automatizovaný chod zabezpečuje modulárna ovládacia jednotka.
- Elektroventily: Skupina elektroventilov je umiestnená v šachtách po obvode hracej plochy, čo umožňuje precízne riadenie jednotlivých sekcií zavlažovania.
- Zrážkové čidlo: Systém disponuje funkciou automatického blokovania závlahy počas prirodzených zrážok, čím sa predchádza nadmernému podmáčaniu plochy a šetrí sa voda.
Zabezpečenie zdroja vody
Ako efektívnejšie riešenie bola zvolená vlastná studňa. Voda z tohto zdroja je následne čerpaná do akumulačnej nádrže s objemom 14 m³, ktorá slúži ako rezervoár pre automatizovaný systém. Voda z tejto nádrže nebude slúžiť len na zavlažovanie futbalového trávnika, ale bude slúžiť aj pre potreby mestského hasičského zboru a na zavlažovanie kvetinových záhonov v meste.
Prínosy pre údržbu trávnika
Hlavnou výhodou implementovaného systému je zabezpečenie pravidelnej a automatizovanej závlahy. Tento proces je kľúčový najmä pre:
- Rýchlu a efektívnu regeneráciu trávnika po záťaži.
- Zvýšenie odolnosti a celkovej trvácnosti trávnatého koberca.
- Nižšiu spotrebu vody v porovnaní s doteraz aplikovaným systémom.
Celkové náklady na realizáciu tohto projektu činili sumu 23 866,66 EUR, pričom suma 12 000,- EUR je hradená z poskytnutej dotácie Slovenským futbalovým zväzom a rozdiel z rozpočtu mesta.
